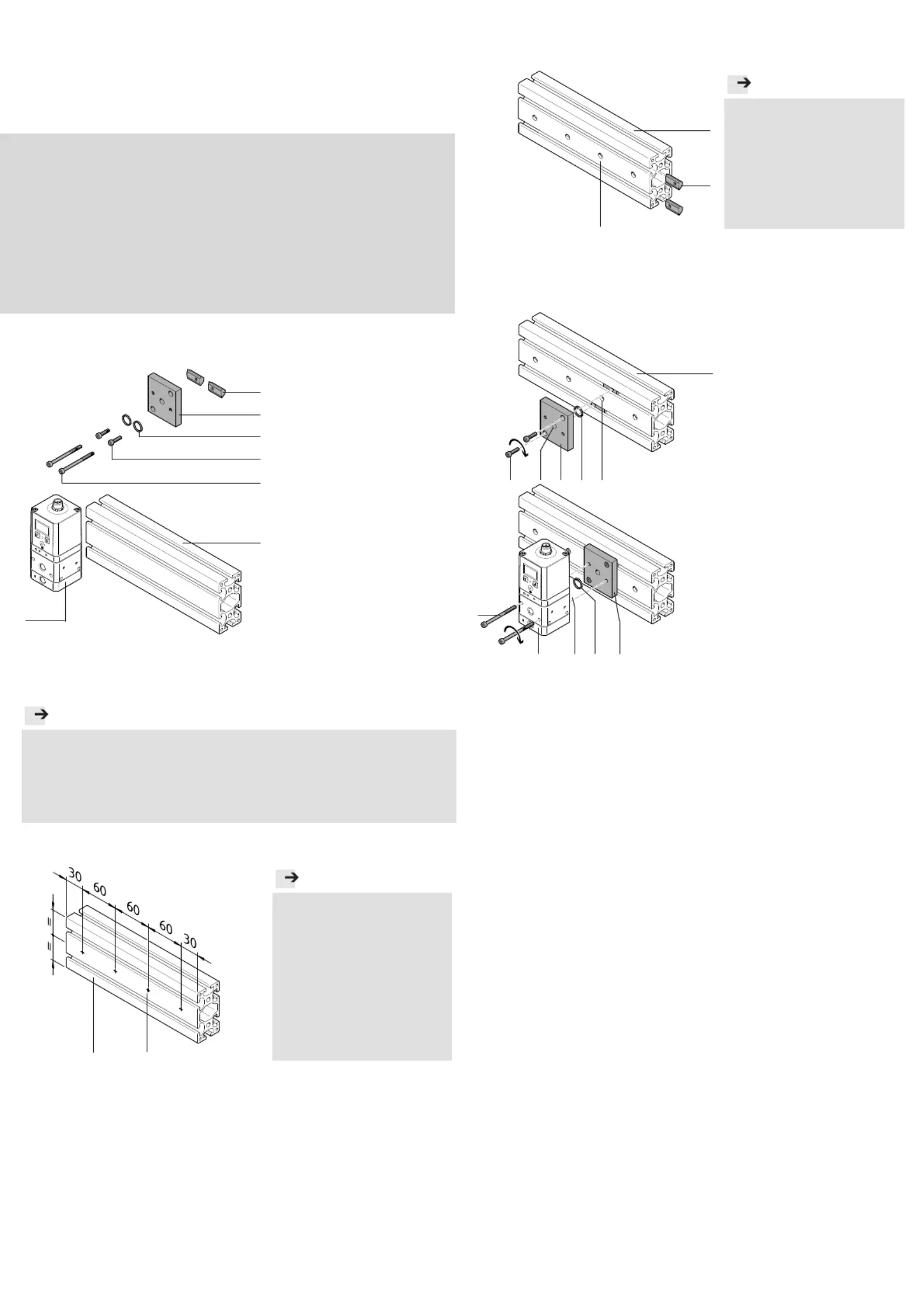

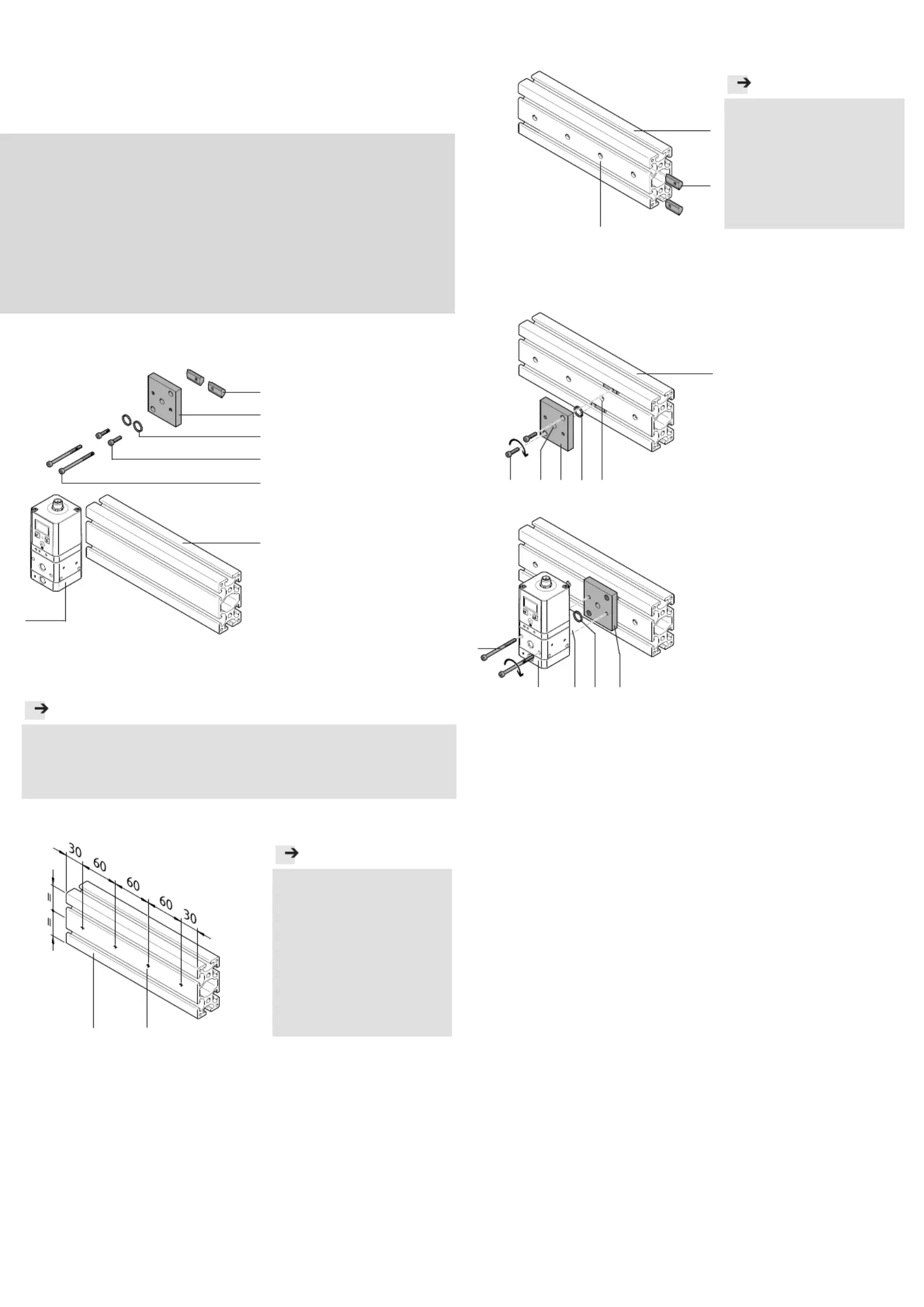

Montageanleitung (Original: de)

8001363

1212NH

†‡

Montageplatte

VAME-P5-MK

Festo SE & Co. KG

Postfach

D-73726 Esslingen

+49 711 347-0

www.festo.com

1. Te

ileliste

18214d_1

Montageplatte VAME-P5-MK:

1 Nutenstein

2 Platte

3 O-Ring

4 Schraube M4x16

5 Schraube M4x55

(2x)

(1x)

(2x)

18214d_7

Nicht im Lieferumfang:

6 Profilleiste

(1x)

IPM-PN-08-40x80-AL

7 Proportional-

Druckregelventil (1x)

VPPE-3-1/8-...,

VPPE-3-1-...-T

Bestimmungsgemäß dient die Montageplatt

e als

Schnittstelle zwischen der

Profilleiste 6 und einem Proportional-Druckregelventil 7.

Hinweis

Wählen Sie weiteres Zubehör aus dem Katalog (z. B. Endplatte VABE-P5-C

bzw. Druck-/Zwischeneinspeiseplatte VABF-P5-P3A3/-P1A3).

Zur Montage einer Endplatte bzw. Druck-/Zwischeneinspeiseplatte

( zugehörige Montageanleitung).

2. Vormontage

18214d_2

Hinweis

Um eine Kollision zwischen den

Platten 2 zu vermeiden.

Beachten Sie die Mindest-

abstände zwischen

– Rand und Bohrung

– 2 Bohrungen.

Beachten Sie den Abstand

zwischen Oberkante und

Bohrung.

Markieren Sie die Positionen für die Bohrungen (A).

Bohren Sie die Bohrungen (A) @ 8 mm.

Falls eine Zwischeneinspeiseplatte VABF-P5-P1A3 benötigt wird, bohren

Sie diese Bohrung ebenfalls gleich auf ( zugehörige Montageanleitung).

Entgraten Sie die Bohrungen (A).

Entfernen Sie alle Späne aus der Profilleiste 6.

3. Montage

18214d_3

Hinweis

Um Befestigungsprobleme bei

der Montagereihenfolge zu

vermeiden:

Platzieren Sie die Nuten-

steine 1 aus der Mitte der

Profilleiste 6 heraus

( mittlere Bohrung (A)).

Schieben Sie die Nutens

teine 1 in die Profilleiste 6.

Beachten Sie dabei die Ausrichtung der Gewinde im:

– oberen Nutenstein  Gewinde ist auf der rechten Seite

– unteren Nutenstein  Gewinde ist auf der linken Seite.

18214d_4

Platzieren Sie den O-Ring 3

in der Senkung der Plat-

te 2.

Positionieren Sie die Plat-

te 2 auf der Profilleiste 6,

bis die Bohrungen (A)

und (C) fluchten.

Drehen Sie die Schrau-

ben 4 fest.

Halten Sie das zulässige An-

ziehdrehmoment ein.

1821

4d_5

 Platzieren Sie den O-Ring 3

in der Senkung (D) des

Druckregelventils 7.

Drehen Sie die Schrau-

ben 5 fest.

Halten Sie das zulässige An-

ziehdrehmoment ein.

2 Nm

_ 10 %

2 Nm

_ 10 %
