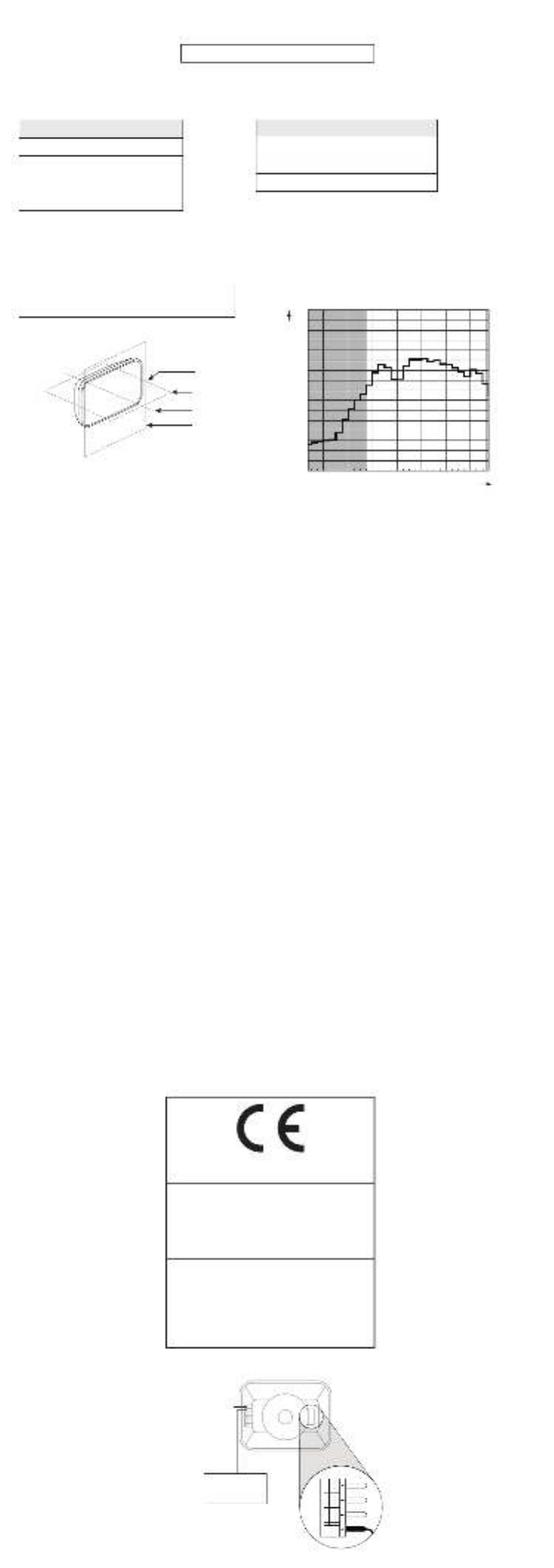

Side 1/4

QUICK START GUIDE/GUÍA RÁPIDA/

GUIDE DE DÉMARRAGE RAPIDE/GUIA RÁPIDO

BS-106TP-EN

WALL LOUDSPEAKER EN 54

ALTAVOZ DE PARED EN 54

HAUT-PARLEUR MURAL EN 54

COLUNA DE PAREDE EN 54

INSTALLATION GUIDE BS-106TP-EN-001

DESCRIPTION/DESCRIPCIÓN/DESCRIPTION/DESCRIÇÃO

- Wall loudspeaker for voice alarm systems EN 54

- High-quality sound, perfect for vocals and musical ambience

- New practical design for easy installation. Easily integrated into any space

- Complies with the essential characteristics of EN 54-24, allows for use in EN 54 voice ﬁre and

evacuation alarm systems

- Excellent design for interiors, a long-lasting loudspeaker for any environment

- Recommended for PA installations in small rooms, ofﬁces, classrooms, corridors, etc.

- Altavoz de pared para sistemas de alarma por voz EN 54

- Sonido de gran calidad, perfecto para voz y ambientación musical

- Nuevo diseño practico para facilitar la instalación. Fácilmente integrable en cualquier espacio

- Cumple con las características esenciales de la norma EN 54-24, permite su uso en sistemas de

alarma por voz contra incendios y evacuación EN 54

- Excelente diseño para interiores, un altavoz de gran duración para cualquier entorno

- Recomendado para instalaciones de megafonía en pequeños recintos, oﬁcinas, aulas, pasillos, etc

- Haut-parleur mural pour systèmes d’alarme vocale EN 54

- Son de grande qualité, parfait pour la voix et l’ambiance musicale

- Nouveau design pratique pour faciliter l’installation. Facilement intégrable dans tout espace

- Conforme aux caractéristiques essentielles de la norme EN 54-24, il permet son utilisation dans des

systèmes d’alarme vocale contre les incendies et d’évacuation EN 54

- Excellente conception pour les intérieurs, un haut-parleur de longue durée pour tout environnement

- Recommandé pour les installations de sonorisation dans de petits espaces, bureaux, salles de classe,

couloirs, etc

- Coluna de parede para sistemas de alarme de voz EN 54

- Som de grande qualidade, perfeito para voz e música ambiente

- Novo design prático para facilitar qualquer instalação. Facilmente integrável em qualquer espaço

- Em conformidade com as características essenciais da norma EN 54-24, permitindo a sua utilização

em sistemas de alarme de voz contra incêndios e evacuação EN 54

- Design excelente para interiores, uma coluna de grande durabilidade para qualquer ambiente

- Recomendada para instalações de megafonia em pequenos recintos, escritórios, salas de aulas,

corredores, etc

SENSITIVITY/SENSIBILIDAD/SENSIBILITÉ/SENSIBILIDADE

91 dB (1 W / 1 m) | 79 dB (1 W / 4 m)

COVERED ANGLES NOMINAL IMPEDANCE

ÁNGULOS CUBIERTOS IMPEDANCIA NOMINAL

ANGLES COUVERTS IMPÉDANCE NOMINALE

ÂNGULOS COBERTOS IMPEDÂNCIA NOMINAL

FREQ: H/V

500 Hz: 180º/180º

1 KHz: 160º/160º

2 KHz: 125º/125º

4 KHz: 89º/89º

100 V LINE

1,667 Ω (6 W)

3,333 Ω (3 W)

6,667 Ω (1.5 W)

MAXIMUM SOUND PRESSURE LEVEL FREQUENCY RESPONSE

NIVEL MÁXIMO DE PRESIÓN ACÚSTICA RESPUESTA EN FRECUENCIA

NIVEAU MÁXIMUM DE PRESSION ACOUSTIQUE RÉPONSE ENFRÉQUENCE

NÍVEL MÁXIMO DE PRESSÃO ACÚSTICA RESPOSTA EM FREQUÊNCIA

100’8 dB (MAX 1 W/1 m)

88’8 dB (MAX1 W/4 m)

1. LOUDSPEAKER ENCLOSURE

2. REFERENCE AXIX

3. HORIZONTAL PLANE

4. REFERENCE PLANE

100

105

110

115

120

40 100 250 630 1600 4000 10000 20000

Frequency, f, Hz

Sound pressure level L, dB

All these measures have been carried out un an anechoic chamber

EN Instructions of maintenance:

1. Please, refer to installation manual for the installation of the speaker.

2. Qualiﬁed personnel must perform the installation. Always insulate connector lugs, or the unused cable ends.

3. In case of long period of storage before installation or not use for a long time, check the speaker and connections

before use.

4. Not install the speaker near a heat source, expose to the rain or moisture.

5. Once the speaker is connect to the 70 V /100 V line, there is a risk of electric shock.

6. Perform a visual inspection regularly; the following points need to be check:

- Wall or ceiling mounting is tight ﬁt.

- Housing condition.

- Connection Cable condition.

7. Clean the speaker regularly, use a clean cloth to wipe the dust on the speaker. Do not use solvents.

ES Instrucciones de mantenimiento:

1. Consulte el manual de instalación para la instalación del altavoz.

2. Personal cualiﬁcado debe realizar la instalación. Aísle siempre los terminales de los conectores o los extremos de los

cables no utilizados.

3. En caso de un período de almacenamiento prolongado antes de la instalación o si no se usa durante un período

prolongado, veriﬁque el altavoz y las conexiones antes de usarlo.

4. No instale el altavoz cerca de una fuente de calor, no lo exponga a la lluvia o la humedad.

5. Una vez que el altavoz está conectado a la línea de 70 V / 100 V, existe el riesgo de descarga eléctrica.

6. Realice una inspección visual con regularidad, se deben veriﬁcar los siguientes puntos:

- El montaje en pared o techo está ajustado.

- Estado de la carcasa, rejilla, etc.

- Estado del cable de conexión.

Limpie el altavoz con regularidad, use un paño limpio para limpiar el polvo del altavoz. No utilice disolventes.

FR Instructions d’entretien:

1. Veuillez vous référer au manuel d’installation pour l’installation de l’enceinte.

2. Un personnel qualiﬁé doit effectuer l’installation. Isolez toujours les cosses de connecteur ou les extrémités de câble

non utilisées.

3. En cas de stockage prolongé avant l’installation ou de non utilisation pendant une longue période, vériﬁez le haut-parleur

et les connexions avant utilisation.

4. N’installez pas l’enceinte à proximité d’une source de chaleur, ne l’exposez pas à la pluie ou à l’humidité.

5. Une fois l’enceinte connectée à la ligne 70 V / 100 V, il existe un risque de choc électrique.

6. Effectuez une inspection visuelle régulièrement, les points suivants doivent être vériﬁés:

- Le montage mural ou au plafond est bien ajusté.

- État du boîtier, grille, etc.

- État du câble de connexion.

7. Nettoyez régulièrement le haut-parleur, utilisez un chiffon propre pour essuyer la poussière sur le haut-parleur. N’utilisez pas

de solvants.

PT Instruções de manutenção:

1. Consulte o manual de instalação para a instalação do alto-falante.

2. Pessoal qualiﬁcado deve realizar a instalação. Sempre isole os terminais do conector ou as extremidades não utilizadas

dos cabos.

3. Em caso de longo período de armazenamento antes da instalação ou não usar por um longo período, veriﬁque o

alto-falante e as conexões antes de usar.

4. Não instale o alto-falante perto de uma fonte de calor, exponha à chuva ou umidade.

5. Assim que o alto-falante for conectado à linha de 70 V / 100 V, há risco de choque elétrico.

6. Realize uma inspeção visual regularmente, os seguintes pontos precisam ser veriﬁcados:

- A montagem na parede ou no teto é bem ajustada.

- Estado da armação, grelha, etc.

- Condição do cabo de conexão.

7. Limpe o alto-falante regularmente, use um pano limpo para limpar a poeira no alto-falante. Não use solventes.

FONESTAR SISTEMAS, S.A.

Polígono Trascueto

39600 Revilla de Camargo, Cantabria (Spain)

1438

EN 54-24

Loudspeaker for voice alarm systems for ﬁre detection

and ﬁre alarm systems

Altavoces para sistemas de alarma por voz de sistemas de

detección y alarma de incendios en ediﬁcios

BS-106TP-EN

Type B - Tipo B

CONNECTION EXAMPLE/EJEMPLO DE CONEXIÓN/EXEMPLE DE CONNEXION/EXEMPLO DE LIGAÇÃO

AMPLIFIER OUTPUT

- 100 V LINE

- min: 6 W

COM 3 W

1,667 Ω

6 W

1.5 W

3,333 Ω

3 W

0.75 W

6,667 Ω

1.5 W

100 V 70 V Z
