Side 1/4

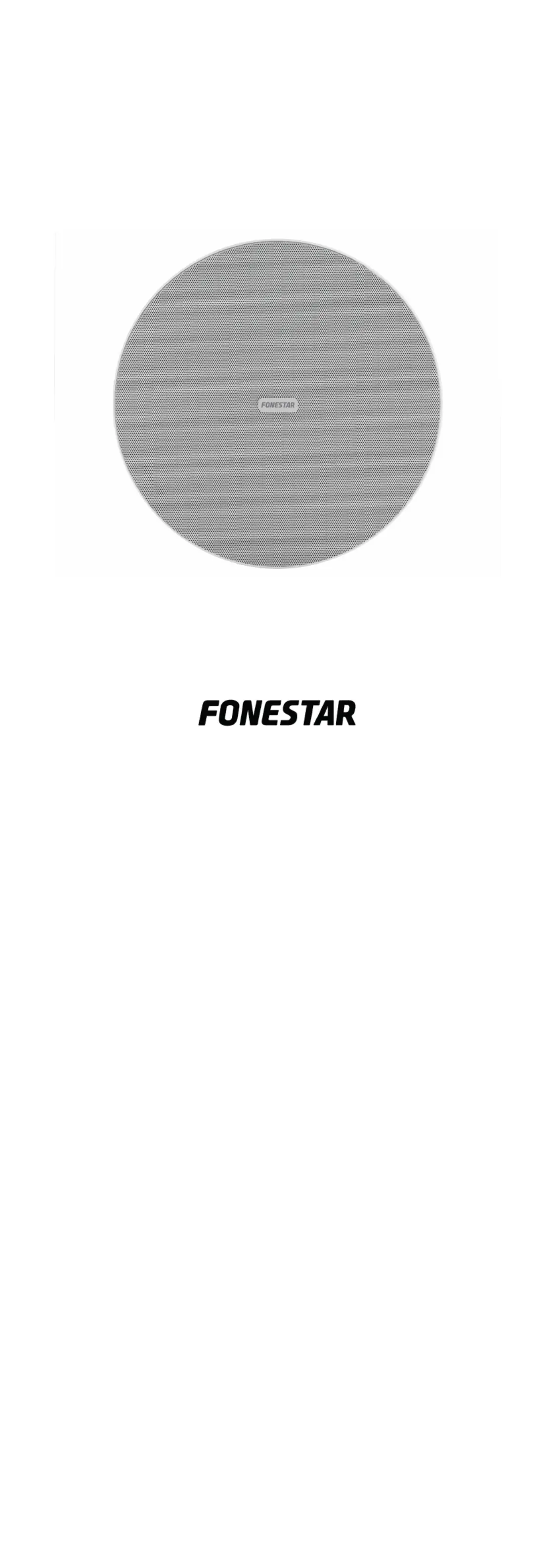

INSTRUCTION MANUAL/MANUAL DE USUARIO/

MODE D’EMPLOI/MANUAL DE INSTRUÇÕES

SKY-6T-DOME

LOW IMPEDANCE, 100 V LINE TRANSFORMER

CEILING LOUDSPEAKER

ALTAVOZ DE TECHO CON TRANSFORMADOR DE LÍNEA 100 V Y BAJA IMPEDANCIA

HAUT-PARLEUR DE PLAFOND AVEC TRANSFORMATEUR DE LIGNE 100 V

ET BASSE IMPÉDANCE

COLUNA DE TETO COM TRANSFORMADOR DE LINHA 100 V E BAIXA IMPEDÂNCIA

DESCRIPTION/DESCRIPCIÓN/DESCRIPTION/DESCRIÇÃO

- 100 V line transformer low-impedance ceiling loudspeaker

- Protective dome type rear cover

- Low proﬁle frameless grille, built from rust-resistant aluminium. Detachable, lockable by turning.

The logo can be removed, and the grille painted

- High conductivity TAP-LOCK quick-connect terminals

- Junction box in the rear cover with inlet and outlet port

- Anti-fall system for installation assistance

- Hook for safety cable

- Stable ﬁxing ceiling brackets by means of a worm screw

- Altavoz de techo con transformador de línea 100 V y baja impedancia

- Cubierta posterior tipo domo de protección

- Rejilla sin marco y perﬁl bajo, construida en aluminio resistente a la oxidación. Desmontable,

bloqueable mediante giro. Se puede quitar el logo y pintar

- Terminales TAP-LOCK de conexión rápida y gran conductividad

- Caja de conexión en la cubierta posterior con oriﬁcio de entrada y salida

- Sistema anticaída para ayuda en la instalación

- Gancho para cable de seguridad

- Soportes de sujeción al techo estables, mediante tornillo sin ﬁn

- Haut-parleur de PA avec transformateur de ligne 100 V et basse impédance

- Couvercle arrière de type dôme protecteur

- Grille sans cadre, à proﬁl bas, en aluminium résistant à la rouille. Amovible, verrouillable par

rotation. Le logo peut être retiré et peint

- Bornes TAP-LOCK à connexion rapide et haute conductivité

- Boîte de connexion dans le couvercle arrière avec oriﬁce d’entrée et de sortie

- Système anti-chute pour faciliter l’installation

- Crochet pour câble de sécurité

- Supports de plafond stables à vis sans ﬁn

- Coluna de teto com transformador de linha 100 V e baixa impedância

- Cobertura posterior de proteção tipo cúpula

- Grelha sem moldura e de perﬁl baixo, produzida em alumínio resistente à oxidação. Desmontável,

bloqueável por rotação. É possível remover o logo e pintar

- Terminais TAP-LOCK de ligação rápida e grande condutividade

- Caixa de ligação na cobertura posterior com orifício de entrada e saída

- Sistema antiqueda para ajudar na instalação

- Gancho para cabo de segurança

- Suportes estáveis de ﬁxação ao teto, através de parafuso sem ﬁm

IMPORTANT

For proper functioning and performance, use appropriate power, impedance and frequency limits.

Before connecting to other equipment, take into account the necessary conditions for a LOW

IMPEDANCE installation. Further information can be found at:

fonestar.com/downloads/install_fonestar_en.pdf

IMPORTANTE

Para un correcto funcionamiento y aprovechamiento de las prestaciones del equipo utilice la

potencia, impedancia y límites de frecuencia adecuados. Antes de proceder a la conexión con otros

equipos tenga en cuenta las condiciones necesarias en una instalación de BAJA IMPEDANCIA.

Puede encontrar más información en:

fonestar.com/downloads/install_fonestar_es.pdf

IMPORTANT

Pour le fonctionnement correct et l’utilisation et exploitation des prestations de l’appareil, utilisez la

puissance, impédance et limites de fréquences adéquats. Avant de procéder à la connexion avec

d’autres appareils, prenez en compte les conditions nécéssaires pour une installation de BASSE

IMPÉDANCE. Vous pouvez trouver plus d’informations sur la:

fonestar.com/downloads/install_fonestar_fr.pdf

IMPORTANTE

Para o correto funcionamento e aproveitamento das funcionalidades do equipamento, utilize a

potência, impedância e limites de frequência adequados. Antes de fazer a ligação com outros

equipamentos, tenha em atenção as condições necessárias para uma instalação de BAIXA

IMPEDÂNCIA. Poderá encontrar mais informação em:

fonestar.com/downloads/install_fonestar_pt.pdf

CONNECTION EXAMPLE/EJEMPLO DE CONEXIÓN/

EXEMPLE DE CONNEXION/EXEMPLO DE LIGAÇÃO

LOW Z 100 V LINE

AMPLIFIER

SKY-DOME-6T

INPUT OUTPUT

- 8 Ω

- MAX: 20 W RMS

COM

AMPLIFIER

INPUT OUTPUT

SKY-DOME-6T

- LINE 100 V

- MIN: 20 W RMS

COM

INSTALLATION/INSTALACIÓN/INSTALLATIONS/INSTALAÇÃO

Remove the grille: place the palm of your hand on the grille and turn it

anti-clockwise

Extraiga la rejilla: apoye la palma de la mano y gírela en el sentido

contrario a las agujas del reloj

Retirer la grille : placer la paume de la main sur la grille et la

tourner dans le sens inverse des aiguilles d’une montre

Retirar a grelha: colocar a palma da mão na grelha e rodá-la no

sentido contrário ao dos ponteiros do relógio

Insert the cables

Introduce los cables

Insérer les câbles

Introduzir os cabos

Safety cable. Not included

Cable de seguridad. No incluido

Câble de sécurité. Non inclus

Cabo de segurança. Não incluído

Steel wire rope

Cable de acero

Câble en acier

Cabo de aço

Speaker hook

Gancho altavoz

Crochet pour haut-parleur

Gancho para altifalante

Carabiner

Mosqueton

Mousqueton

Mosquetão

Click

TAP-LOCK CONNECTOR

Connect the cables, select the

power and replace the cover again

Conecte los cables, seleccione la

potencia y vuelva a colocar la tapa

Connectez les câbles, sélectionner

la puissance et remettez le

couvercle en place

Ligue os cabos, selecionar potência

e volte a colocar a tampa

SKY-DOME-6T

INPUT OUTPUT
