バックロード・バスレフエンクロージャー
FE-Eシリーズは、ESコーンに新開発計量布エッジを投入し新たな
『FE-En』シリーズとして生まれ変わりました。繊維が細くしなやかで
密度の高いESコーンに軽量布エッジを採用することで、伝統の明る
く張りのある中高域はそのままに、よりナチュラルで繊細な音色にな
りました。FE126Enは、大型フェライトマグネットを搭載したオーバー
ダンピングな性能を保有しており、本格的バックロードホーンの入
門用に最適なスピーカーユニットです。
FE126Enをを使って、バックロード・バスレフエンクロージャーを組
み立てます。このバックロード・バスレフエンクロージャーは、従来の
バックロードホーンエンクロージャーの低域再生能力をさらに増強
させる目的で考案したものです。バックロードホーンの低域再生限
界はホーンのサイズに制限されるため、実用的なサイズにすると、
低域に関しては通常のバスレフ型に比べ、やや高めになることがが
ります。そこで、実用的サイズでバックロードのスピード感を維持し
ながらバスレフ型のメリットを取り込み、低域の再生能力を拡大す
る目的でバックキャビティにバスレフダクトを取り付けて低い周波
数で共振を取り、さらなるワイドレンジ化を図ります。作例では、ホー
ン長172cm/fc = 100Hz、ダクトのチューニングを55Hzに設定してい
ます。斜めカットは現物合わせか、隙間をパテなどで埋めると良いで
しょう。
●中高域の滑らかさを実現するESコーン採用
繊維が細くしなやかな密度の高いESコーンを採用し、伝統のFEに中
高音域の張りと繊細さを実現。12cmならではのバランスと軽快さを
兼ね備えた小口径ユニット。
●Ø100mmの大型フェライト磁気回路
バックロードホーンエンクロージャー使用を前提に強化された磁気
回路は直径100mmのフェライトマグネットを採用し、Q
0
=0.3を実現。
FEならではの中高域にかけての張りのある再生音とともに、力強い
低音再生を可能にします。
●高能率で高耐入力、ワイドレンジ
ダイナミックレンジの広いAVソースにも余裕をもって対応できる、高
い能率/入力を実現。次世代フォーマットにも対応するワイドレンジ
設計。

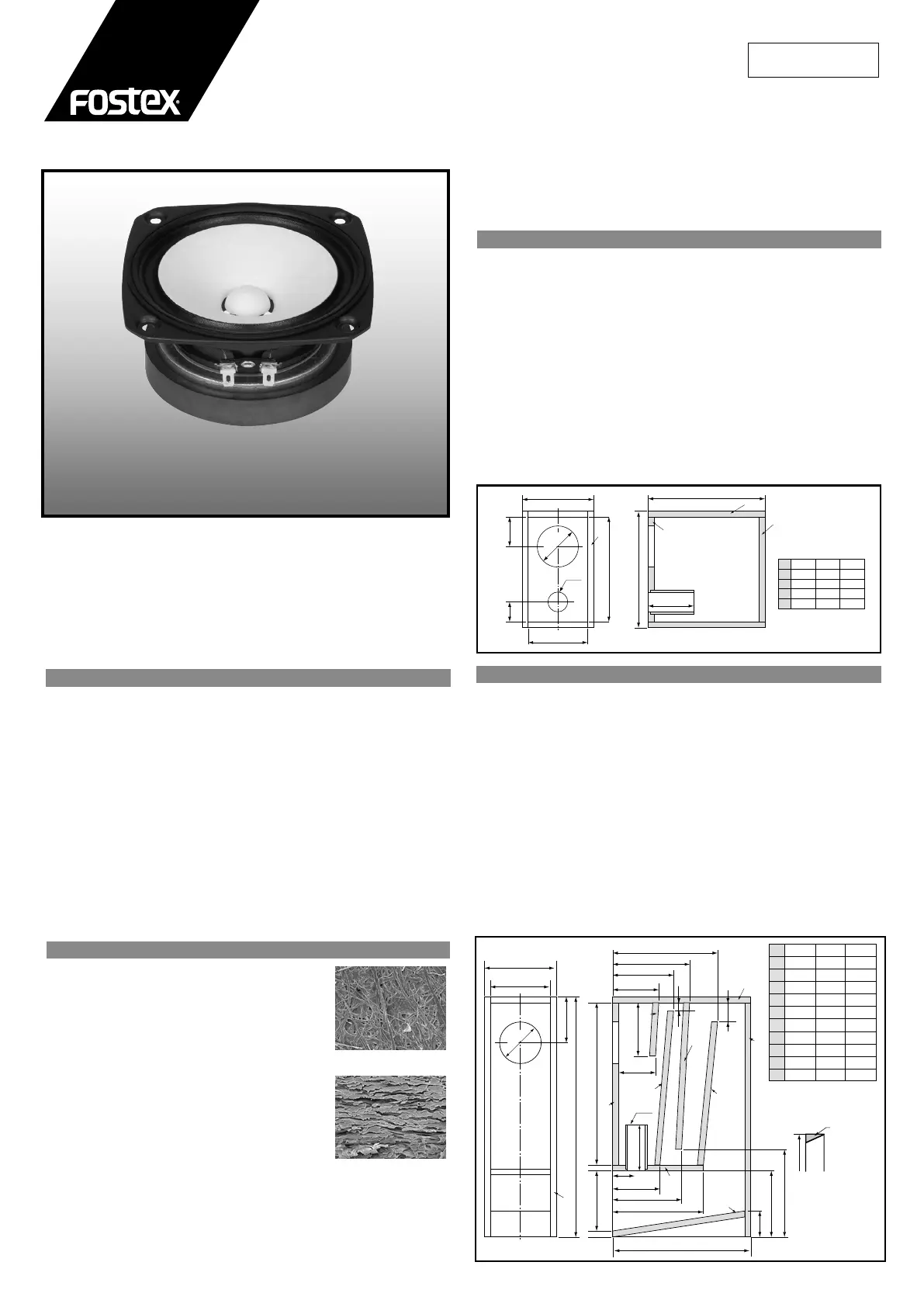

FULL RANGE SPEAKER UNIT
このたびは当社製品をお買い上げいただき、ありがとうございました。
ご使用前にこの取扱説明書をよくお読みいただきまして、正しくご使用下さい。
FE126En
FE126Enの主な特長
取扱説明書
スピーカーのコーン紙に適した非木材系パルプとし
て FF シリーズなどでも採用しているケナフ繊維があ
ります。ケナフは葵の仲間に属する草本類ですが、
ES コーンの原料となる植物は芭蕉の仲間に属する
多年生植物です。芭蕉類から取れる繊維は、細く長
くしなやかで物性の良好なものが得られます。この
繊維の特長として、繊維に澱粉質を含み、この澱粉
質が繊維同士の結着を強固にし、従来のパルプに
あった繊維同士の擦れによる雑音(紙臭さ)が極め
て少なくなる点があります。しかし一方ではこの澱
粉質によってコーン紙の抄紙成型が難しく、コーン
紙として利用することができませんでした。それを
解決するために抄紙の難しい素材から紙を作ってきた日本の伝統的な和紙
製造技術を応用し、コーン紙の開発に成功しました。ES コーンは繊維が細
くしなやかで、繊維同士がよく絡み合い、繊維の断面形状が幅広でアスペ
クト比が高いため、繊維同士の接触面積が大きく取れ、密度の高いコーン
ESコーン繊維
ESコーン繊維(断面)
ESコーン
紙となっています。このため非常にロスの少ない振動板となり、情報量が
飛躍的に増大しました。特に中高音域において伸びやかできめの細かい再
生が可能になりました。
FE126Enは、バックロードホーンエンクロージャーに適したユニット
として設計されています。バックロード向きとされるユニットはオー
バーダンピングであるため、一般的にはバスレフ型エンクロー
ジャーにはやや不向きとされています。同口径のバスレフ型向きの
ユニットに比べ、バスレフ型ではナチュラルに繋がる低音再生が難
しく、バランスの良い低域再生が難しい点があるとされるためです。
FE126Enも同様にバスレフ型での使用は前述のような理由でやや
難しい点がありますが、強力な磁気回路による駆動力を活かして、
大きめのダクトで付加を掛けてチューニングすることで、明るく張り
のある中高音とスピード感のある低域を再生することも可能です。
作例では、φ50mmのダクトを使いユニットのf
0
より低い周波数に
チューニングして低域の再生を狙っています。
標 準 バスレフ型エンクロージャー
150
180
265
50
75
Ø50
Ø105
295
115
295
①
②
③
④
幅
長さ
150
150
150
295
265
265
295
295
枚数
2
2
2
4
*枚数は2台分です。
板厚:15mm
④
①
③
②
115
152
192
262
59
118
172
226
345
92
405150
65
165
219
64
133
115
24
150
180
100
600
①
②
③
④
⑤
⑥
*長さは全て下図の寸法を
含んだ長さです。
カット
(斜めの部分)
長さ
Ø30
⑦
⑧
⑨
⑩
①
②
③
④
⑤
⑥
幅
長さ
150
150
150
150
150
150
343
367
383
135
228
349
150
150
150
405
585
345
345 600⑩
⑦
⑧
⑨
枚数
2
2
2
2
2
2
2
2
2
4
*枚数は2台分です。
Ø104
