Side 1/4

AVERTISSEMENT

IL FAUT OBSERVER LES

PRÉCAUTIONS SUIVANTES POUR

RÉDUIRE LES RISQUES D’INCENDIE, DE

CHOC ÉLECTRIQUE OU DE BLESSURES.

A. Utiliser cet appareil uniquement de la manière

prévue par le constructeur. Pour toute question

concernant cet appareil, contacter le constructeur

à l’adresse ou au numéro de téléphone indiqué

dans la garantie.

B. Avant une intervention ou le nettoyage de l’appareil,

le débrancher ou couper l’alimentation électrique

au panneau électrique et verrouiller le coupe-circuit

pour empêcher la remise accidentelle sous tension.

Quand il n’est pas possible de verrouiller le coupe-

circuit, mettre fermement en place un dispositif

d’avertissement, une pancarte par exemple, sur le

panneau électrique.

C. Les travaux d’installation et de câblage électrique

doivent être faits par des personnes qualifiées,

conformément aux codes et réglementations, y

compris une construction résistant aux incendies.

D. Il doit y avoir suffisamment d’air pour permettre la

combustion et l’évacuation des gaz dans la

cheminée de tout équipement à foyer, afin d’éviter

un retour de flamme. Il faut suivre les directives du

constructeur de l’équipement de chauffage et les

normes de sécurité telles que celles publiées par le

Code national de prévention des incendies du

Canada et l’American Society for Heating,

Refrigeration and Air Conditioning Engineers

(ASHRAE) et les codes locaux.

E. Lors de la coupe ou du perçage dans un mur, un

plafond ou un sol, il faut prendre soin de ne pas

endommager les fils électriques et autres services

cachés.

. Les ventilateurs canalisés doivent toujours être

évacués à l’extérieur.

• Pour utilisation pour la ventilation générale

seulement. Ne pas utiliser pour évacuer des

matériaux ou des gaz dangereux ou explosifs.

PRUDENCE – Avant de com-

mencer l’installation, il faut lire les instructions fournies

avec l’évent vertical vers le bas. Vérifier que la

longueur du conduit n’est pas supérieure à la longueur

maximale permise pour l’appareil de cuisson à installer.

WARNING

TO REDUCE THE RISK OF FIRE,

ELECTRIC SHOCK OR INJURY TO PER-

SONS, OBSERVE THE FOLLOWING:

A. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer at the address or telephone number

listed in the warranty.

B. Before servicing or cleaning unit, unplug or switch

power off at service panel and lock service

disconnecting means to prevent power from being

switched on accidentally. When the service

disconnecting means cannot be locked, securely

fasten a prominent warning device, such as a tag,

to the service panel.

C. Installation work and electrical wiring must be done

by qualified person(s) in accordance with all

applicable codes and standards, including fire rated

construction.

D. Sufficient air is needed for proper combustion and

exhausting of gasses through the flue (chimney) of

fuel burning equipment to prevent back drafting.

Follow the heating equipment manufacturer’s

guideline and safety standards such as those

published by the National Fire Protection

Association (NFPA), and the American Society for

Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE), and the local code authorities.

E. When cutting or drilling into a wall, ceiling or floor,

do not damage electrical wiring and other hidden

utilities.

F. Ducted fans must always be vented to the outside.

• For general ventilating use only. Do not use to

exhaust hazardous or explosive materials and

vapors.

CAUTION: Before beginning

installation, read the Installation Instructions provided

with the Downdraft Vent. Insure that the duct run does

not exceed maximum permissible length for the

cooking product being installed.

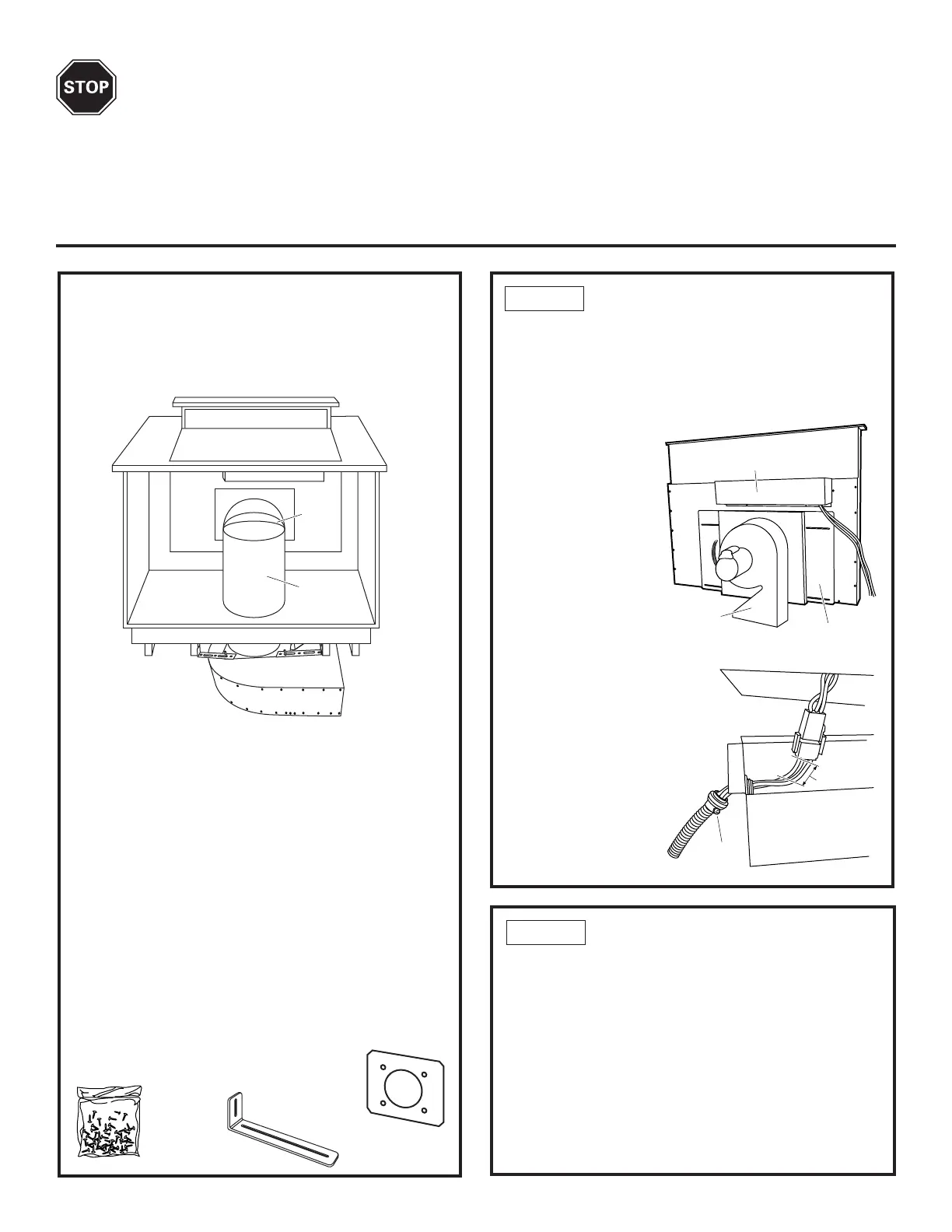

JXRB67 Kit

For Indoor Remote Blower Locations

Installation

Instructions

JXRB67 KIT

This kit provides for the installation of the blower and

motor outside of the cabinet, such as below the floor.

Use this kit for indoor remote installations only. It

must be installed in an accessible location.

STEP 1 PREPARE THE VENT

• Flatten the shipping box to use as a pad.

• Place the unit on its back and onto the protective

pad.

• Remove the 3 screws holding the control box on the

plenum. Retain screws.

• Cut the blower

leads approxi-

mately 3” from the

plug on the end of

the vent.

• Remove the blower

conduit by loosen-

ing the screw on the

fitting.

BEFORE YOU BEGIN

Read these instructions completely and carefully.

IMPORTANT - Save these instructions for local inspector’s use.

IMPORTANT - Observe All Governing Codes and Ordinances.

Note to Installer - Be sure to leave these instructions with the Consumer.

Note to Consumer - Keep these instructions for future reference.

Tools and Materials required:

• Chalk or Pencil

• Measuring tape

• Drill with appropriate bits

• 1/4", 3/8" and 7/16" Nut driver

• Junction box with cover (per local codes)

• Wire nuts

• Duct Tape

• Safety glasses

• 6" round 90° elbow

• 6" round duct, length to reach blower location

• 3-1/4" x 10" duct, sufficient length to reach the

outdoor wall cap or roof cap.

• Electrical cable and connectors, sufficient length to

connect the downdraft vent to the remote blower

location. 14-guage min. is recommended, must

conform to local codes.

Parts Supplied

Package

of Screws

8 Hanger

Brackets

2 Adapter

Plates

90°

Elbow

Round

Duct

Blower/

Motor

Control Box

Mounting

Plate

STEP 2 REMOVE THE BLOWER

• Remove the 4 screws holding the blower to the

mounting plate. Retain all screws.

• Lift the blower off the assembly, turn it over to

access the 4 nuts holding the blower to the mounting

plate. Remove the nuts, lift the mounting plate off the

blower.

• Reinstall the mounting plate onto the plenum with

the 4 original screws.

IMPORTANT: Do not lift motor by power cable.

Damage will occur!

Control Box

Loosen

Screw
