Side 1/2

Handbrause losschrauben; den Kunststoffteil der Handbrause herausziehen und

den Schlauch mit einem 13 mm Schlüssel losschrauben (3) und den Schlauch

vollständig herausziehen und durch den neuen ersetzen, wobei man die Tätigkeiten

in umgekehrter Reihenfolge wiederholt.

ERSATZTEILE Abb. 6b

1 Kartusche Ø25 mm

2 Ring

3 Bediengriff

4 Brausekopf

5 Perlator

6 Befestigungsset

7 Brauseschläuche M15x1 - M15x1 L 2000

8 Anschlüßschläuche G3/8” L 470

9 Gewicht

INSTRUCCIONES DE MONTAJE, DE USO Y MANUTENCION

Fig. 1 - Antes de introducir el monomando en el agujero del fregadero, asegúrense

que la junta de base esté bien posicionada en su propio asiento y que los ﬂ exibles de

alimentación estén bien atornillados al cuerpo del grifo. Posicionen el monomando

sobre el agujero del fregadero, orientando el caño de erogación hacia la cubeta del

fregadero.

Fig. 2 - Introduzcan el juego de ﬁ jación según la secuencia indicada y

respectivamente:

· la junta moldurada y la brida en el caso de que se instale el monomando sobre un

fregadero de 3-4 cm de espesor;

· la junta moldurada, la brida triangular de plástico y la brida en el caso de que

se instale el monomando sobre un fregadero de acero inoxidable de 1-2 mm de

espesor.

Cierren hasta el fondo el tirante o la tuerca roscada. Conecten el ﬂ exible al tubo de

salida interponiendo la junta de cierre.

Fig. 3 - Fijen el contrapeso de plomo sobre el tubo del ﬂ exible a una distancia de 40

cm de la conexión del tubo de salida. Efectúen la conexión de los ﬂ exibles a la red

de alimentación.

SUSTITUCIÓN DEL CARTUCHO

Fig. 4 - Antes de sustituir el cartucho, asegúrense que la conexión del agua esté

cerrada. Destornillen el tornillo de ﬁ jación (A) utilizando una llave de allén, extraigan

la maneta (B) sacándola del cartucho (F). Levanten la virola cubre-cartucho (C)

utilizando la ranura de referencia (como indicado en la ﬁ gura). Quiten el anillo

indicador (D), destornillen la virola de ﬁ jación (E) y extraigan el cartucho (F) del

cuerpo del mezclador (G). Finalmente introduzcan el cartucho nuevo, asegurándose

que las dos clavijas de centraje se encuentren en su asiento y que las juntas estén

posicionadas correctamente.

SUSTITUCIÓN DEL FLEXIBLE DE LA DUCHA TELÉFONO

Fig. 5 - Saquen la ducha-teléfono de su alojamiento (1) y destornillen el aireador (2);

sucesivamente destornillen la ducha-teléfono del ﬂ exible ayudándose con una llave

de allén de 10 mm (3). Bloqueen el ﬂ exible con una llave de 13 mm, desensamblen

la conexión (4) y saquen el ﬂ exible desacoplado. Vuelvan a ensamblar el conjunto

según el procedimiento inverso.

PIÉZAS DE REPUESTAS Fig. 6b

1 Cartucho Ø25 mm

2 Virola de ﬁ jación

3 Palanca compléta

4 Ducha-teléfono compléta

5 Aerador

6 Juego de ﬁ jación

7 Flexible por la ducha-teléfono M15x1-M15x1 L 2000

8 Flexibles de alimentación G3/8” L 470

9 Plomo de contrepeso

· the shaped gasket and ﬂ ange in case the single lever group is installed on

a sink having thickness of 3-4 cm;

· the shaped gasket, the triangular plastic ﬂ ange and the ﬂ ange in case of a

stainless steel sink having thickness of 1-2 mm.

Tighten well the tie rod or the threaded nut. Connect the ﬂ exible hose to the

outlet pipe interposing the gasket.

Fig. 3 - Fix the lead counterweight to the ﬂ exible hose at a distance of approx.

40 cm from the connection to the outlet pipe. Proceed connecting the ﬂ exible

hoses to the plumbing.

CARTRIDGE REPLACEMENT

Fig. 4 - Before carrying out this operation make sure that water connection

is closed. Unscrew the fastening screw (A) using an Allen wrench, take out

the handle (B), removing it from the cartridge (F). Lift the ﬁ nishing ring nut (C)

using the reference notch (as indicated in the ﬁ gure). Remove the indicator

ring (D), unscrew the ﬁ xing ring nut (E) and take the cartridge (F) out form the

mixer body. Then put the new cartridge, verifying that the two centering pins

enter into the respective seats and that gaskets are well positioned.

REPLACEMENT OF THE FLEXIBLE OF THE HAND SHOWER

Fig. 5 - Pull the hand shower outwards from its place (1) and unscrew the

aerator (2), unscrew the hand shower from the ﬂ exible by means of a 10mm

key keeping ﬁ rm the ﬂ exible with a 13mm key and disassemble the joint (3).

Pull out the disassembled ﬂ exible. Finally reassemble the whole with the

opposite procedure.

SPARE PARTS Fig. 6b

1 Cartridge Ø25 mm

2 Metal ring

3 Complete lever

4 Complete Handshower

5 Aerator

6 Fastening set

7 Hose for handshower M15x1 - M15x1 L 2000

8 Supply hoses G3/8” L 470

9 Lead counterweight

MONTAGE-, WARTUNGS- UND GEBRAUCHSANNWEISUNG

Abb. 1 - Bevor Sie die Einhebel-Mischbatterie in die Bohrung des

Spülbeckens einführen, vergewissern Sie sich, dass die Basisdichtung

perfekt in ihrem Sitz positioniert ist und das die Versorgungsschläuche gut

am Armaturenkörper festgeschraubt sind. Die Einhebel-Mischbatterie auf der

Bohrung des Spülbeckens positionieren, wobei der Auslauf in Richtung des

Spülbeckens orientiert sein muß.

Abb. 2 - Anschließend den Befestigungssatz in der angegebenen Reihenfolge

einführen, und zwar:

· die geformte Dichtung und den Flansch, falls man die Einhebel-Mischbatterie

auf einem Spülbecken mit einer Dicke von 3-4 cm installiert;

· die geformte Dichtung, den dreieckigen Kunststoffﬂ ansch und den Flansch,

falls man diese auf einem Inoxstahl-Spülbecken mit einer Dicke von 1-2

mm installiert.

Die eigens dafür vorgesehene Zugstange oder die gestrehlte

Schraubenmutter bis zum Anschlag festziehen. Schließt man Den Schlauch

an dem Rohrausgang an, wobei man die Dichtung dazwischen einlegt.

Abb. 3 - Das Gegengewicht aus Blei in einem Abstand von 40 cm vom

Anschluss des Ausgangsrohr an dem Schlauch ﬁ xieren. Dann schließt man

die Schläuche an das Versorgungsnetz an.

AUSTAUSCHEN DER KARTUSCHE

Abb. 4 - Bevor man die Kartusche austauscht muß man sich vergewissern,

dass das Wasserversorgungsnetz geschlossen ist. Die Befestigungsschraube

(A) unter Einsatz eines Sechskantschlüssel losschrauben, dann den Griff (B)

herausziehen, indem man ihn von der Kartusche (F) abzieht. Die Nutmutter,

welche die Kartusche (C) abdeckt, entfernen, wobei man Druck auf die

eigens dafür vorgesehene Bezugsrille (entsprechend der Abbildung) ausübt.

Den Anzeigering (D) entfernen, die Befestigungsnutmutter (E) losschrauben

und die neue Kartusche (F) vom Körper der Mischbatterie (G) entfernen.

Schließlich eine neue Kartusche einsetzen, wobei man sich vergewissert,

dass sich die beiden Zentrierstifte in ihrem Sitz beﬁ nden und das die

Dichtungen korrekt positioniert sind.

AUSTAUSCHEN VOM SCHLAUCH DER HANDBRAUSE

Fig. 5 - Die Handbrause herausziehen (1), den Perlator abschrauben (2).

Unter Einsatz eines 10mm Sechskantschlüssel den Kunststoffteil der

ET 38826 - R1









Art. 20577

PROGRAMMA MISCELAZIONE CUCINA

KITCHEN MIXING PROGRAM

PROGRAMME DU MITIGEUR POUR LA CUISINE

KÜCHEN-MISCHUNGSPROGRAMM

PROGRAMA MEZCLADORES COCINA

JUST

ISTRUZIONI DI MONTAGGIO, D’USO E MANUTENZIONE

Fig. 1 - Prima di inserire il monocomando nel foro del lavello assicurarsi che la guarnizione di base sia ben posizionata nella propria

sede e che i ﬂessibili di alimentazione siano ben avvitati al corpo del rubinetto. Sistemare il monocomando sul foro del lavello

orientando la bocca di erogazione verso la vasca del lavello.

Fig. 2 - Inserire quindi il Kit di ﬁssaggio nella sequenza indicata e rispettivamente:

· la guarnizione sagomata e la ﬂangia nel caso si installi il monocomando su un lavello di spessore 3-4 cm;

· la guarnizione sagomata, la ﬂangia triangolare in plastica e la ﬂangia nel caso si installi il monocomando su un lavello in acciaio

inox di spessore 1-2 mm. Serrare a fondo l’apposito tirante o dado ﬁlettato. Collegare il ﬂessibile al tubetto di uscita interponendo

la guarnizione di tenuta.

Fig. 3 - Fissare il contrappeso di piombo sul tubo del ﬂessibile ad una distanza di 40 cm dall’attacco del tubetto di uscita. Procedere

al collegamento dei ﬂessibili alla rete di alimentazione.

SOSTITUZIONE DELLA CARTUCCIA

Fig. 4 - Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Svitare la vite di ﬁssaggio (A) utilizzando

una chiave a brugola, estrarre quindi la maniglia (B) sﬁlandola dalla cartuccia (F). Sollevare la ghiera copricartuccia (C) facendo

leva ( come in ﬁgura) tramite l’apposita scanalatura di riferimento. Allontanare l’anello indicatore (D), svitare la ghiera di ﬁssaggio

(E) e togliere la cartuccia (F) dal corpo del miscelatore (G). Inﬁne introdurre la nuova cartuccia, accertandosi che le due spine di

centraggio siano nella loro sede e che le guarnizioni siano correttamente posizionate.

SOSTITUZIONE DEL FLESSIBILE DELLA DOCCETTA

Fig. 5 - Sﬁlare la doccetta dal proprio alloggiamento (1) e svitare l’aeratore (2), svitare la doccetta dal raccordo del ﬂessibile

aiutandosi con una chiave a brugola da 10mm e tenendo fermo il ﬂessibile con una chiave da 13mm disassemblare il raccordo (3)

e sﬁlare il ﬂessibile completamente scollegato. Procedere inversamente per riassemblare il tutto.

PARTI DI RICAMBIO Fig. 6b

1 Cartuccia Ø25 mm

2 Ghiera

3 Maniglia completa

4 Doccetta completa

5 Aeratore

6 Set di ﬁssaggio cucina

7 Flessibile per la doccetta M15x1 - M15x1 L 2000

8 Flessibili di alimentazione G3/8” L 470

9 Peso in piombo

INSTRUCTIONS DE MONTAGE, D’EMPLOI ET D’ENTRETIEN

Fig. 1 - Avant d’insérer le monocommande dans le trou de l’évier, il faut s’assurer que le joint de base est bien placé dans son

emplacement et que les ﬂexibles d’alimentation sont bien vissés au corps du robinet. Il faut placer le monocommande sur le trou de

l’évier en orientant la bouche de distribution vers le bac de l’évier.

Fig. 2 - Insérer donc le kit de ﬁxage dans la séquence indiquée et respectivement:

· le joint façonné et la bride si on installe le monocommande sur un évier d’une épaisseur de 3-4 cm;

· le joint façonné, la bride triangulaire en plastique et la bride dans le cas d’un évier en acier inox d’une épaisseur de 1-2 mm.

Serrer à fond le tirant ou l’écrou ﬁleté. Il faut relier le ﬂexible au tuyau de sortie en interposant le joint d’étanchéité.

Fig. 3 - Il faut ﬁxer le contrepoids de plomb sur le tuyau du ﬂexible à une distance de 40 cm du raccord du tuyau de sortie. Procéder

à la liaison des ﬂexibles au réseau d’alimentation.

SUBSTITUTION DE LA CARTOUCHE

Fig. 4 - Avant d’effectuer la substitution de la cartouche, vériﬁer que la connexion de l’eau est fermée. Dévisser la vis de ﬁxation

(A) utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant de la cartouche (F). Soulever la virole de ﬁnition (C) en

utilisant (comme indiqué en la ﬁgure) la rainure de référence. Quitter la bague d’indication (D), dévisser la virole de ﬁxation (E) et

enlever la cartouche (F) du corps de mitigeur (G). Introduire enﬁn la cartouche nouvelle, en vériﬁant que les deux pivots de centrage

entrent dans les sièges respectifs et que les garnitures sont bien positionnées.

SUBSTITUTION DU FLEXIBLE DE LA DOUCHETTE

Fig. 5 - Extraire la douchette dans la propre siège ( 1 ) et dévisser l’ aérateur ( 2 ), dévisser la partie de plastique de la douchette en

utilisant une clé anglaise de 10mm, extraire la partie en plastique de la douchette et dévisser avec une clé de 13mm et avec la clé

anglaise le ﬂexible à substituer ( 3 ). Extraire complètement le ﬂexible et répéter l’ opération selon l’ ordre inverse.

PIÉCES DE RECHANGE Fig. 6b

1 Cartouche Ø25 mm

2 Anneau de ﬁxage

3 Levier complét

4 Douchette complét

5 Aerateur

6 Set de ﬁxage

7 Flexible pour la douchette M15x1 - M15x1 L 2000

8 Flexibles de aliméntation G3/8” L 470

9 Poids en plomb

INSTALLATION, USE AND MAINTENANCE INSTRUCTIONS

Fig. 1 - Before inserting the single lever group in the hole of the sink, make sure that the base gasket is properly positioned in its

seat and that the ﬂexible hoses are well tightened to the body of the tap. Place the single lever group in the hole of the sink, orienting

the spout toward the sink tank.

Fig. 2 - Insert the ﬁxing kit with the indicated sequence, and respectively:

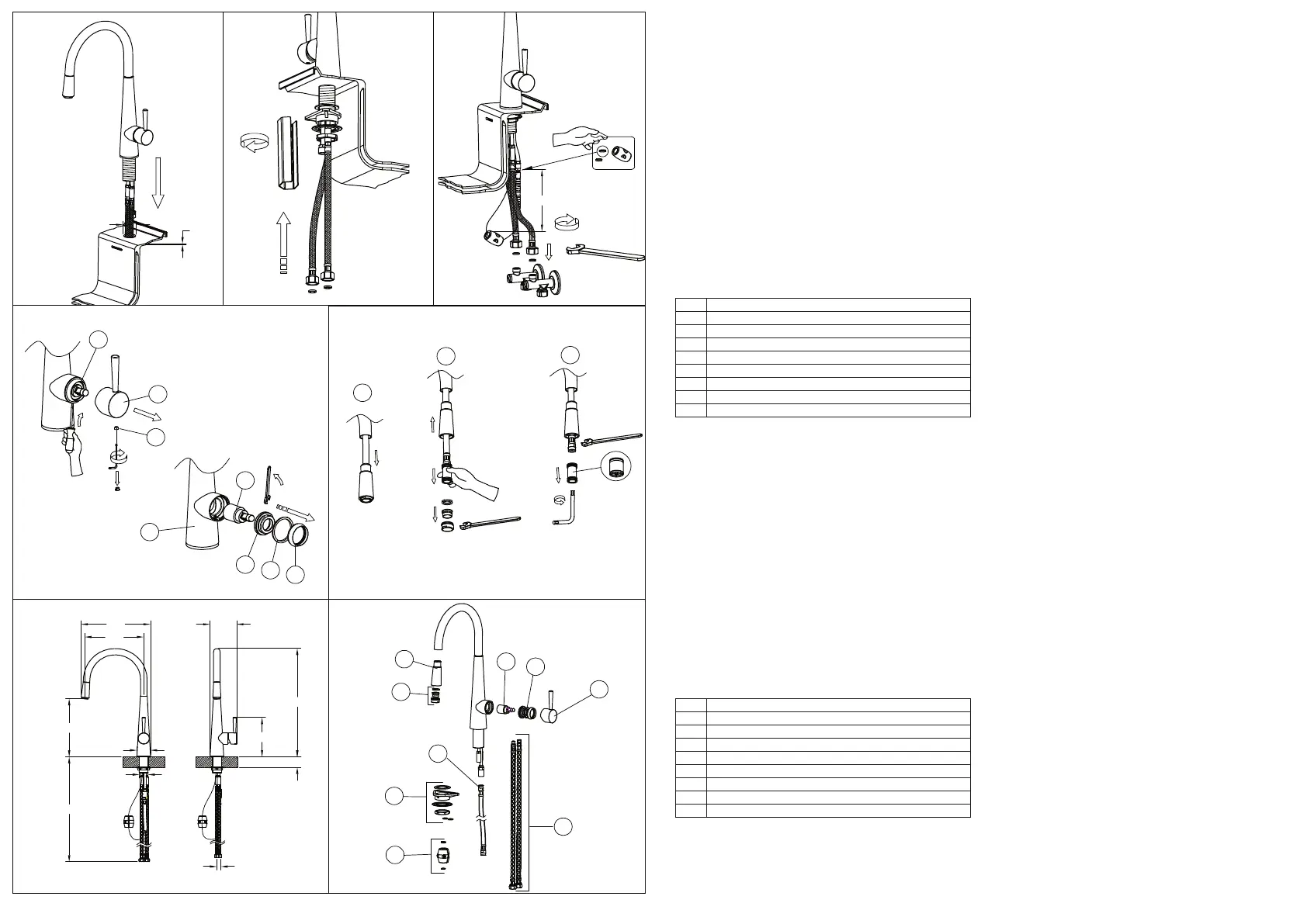

measures in mm - dimensions en mm - Maß im mm - dimensioni in mm - medidas en milímetros

Fig. 1 Fig. 2 Fig. 3

Ch. 45mm

Fig. 4

Ch. 19mm

Ø33.5min

40max

Fig. 6a Fig. 6b

217

256

412

150

Ø50

Ø33.5

40 MAX

565

221

G 3/8"

Fig. 5

Ch. 22mm

Ch. 10mm

Ch. 13mm

Ch. 28mm

Ch. 2.5mm

40 cm

Produkt Specifikationer

Mærke:	Gessi
Kategori:	Vandhane
Model:	20577
Slangelængde:	2 m
Monteringstype:	Dæk
Oprindelsesland:	Italien
Drejelig:	Ja
Drejelig vinkel:	170 °
Afstand fra udgående rør til indstøbt overflade:	220 mm
Antal ventiler/håndtag:	Enkelt
Kontrol af vandtilstrømning:	Dørgreb
Vandhane forbindelsesstørrelse:	3/8 "
Tud facon:	Type C
Indstøbt område, diameter:	33.5 mm
Indstøbt overflade, tykkelse (maks.):	40 mm
Højde over indstøbt overflade (maks.):	412 mm
Afstand fra indkommende slange til udgående rør:	217 mm
Diameter over indstøbt overflade:	50 mm
Tudtype:	Træk ud
Vinkel på vandstrøm:	5 °
