INFORMAZIONI SUL SISTEMA EIB

Questo apparecchio è un prodotto del sistema BUS EIB ed è conforme alle

direttive KNX. Una conoscenza tecnica dettagliata acquisita tramite

formazioni specifiche costituisce un prerequisito per comprendere il

sistema. Le funzioni dell’apparecchio sono legate al software.

Per informazioni dettagliate su quale software è possibile caricare e sul

relativo ambito delle funzioni, nonché sul software stesso, vi preghiamo di

consultare la banca dati prodotti Gewiss.

La progettazione, l’installazione e la messa in funzione dell’apparecchio

vengono effettuati con l’ausilio di un software certificato KNX.

La banca dati prodotti e le descrizioni tecniche sempre aggiornate sono

disponibili in Internet all’indirizzo www.gewiss.com.

COSA POTETE FARE CON L’ATTUATORE DIMMER UNIVERSALE

Con l’attuatore dimmer universale è possibile collegare a ogni canale (a

seconda del tipo di attuatore sono disponibili uno o più canali) i carichi

seguenti, e poi attivarli e regolarne l’intensità luminosa:

• carichi ohmici (per es. lampade a incandescenza da 230 V)

• carichi induttivi (per es. trasformatori induttivi con lampade alogene a

bassa tensione)

• carichi capacitivi (per es. trasformatori elettronici con lampade alogene a

bassa tensione)

• una combinazione di carichi ohmici e induttivi

• una combinazione di carichi ohmici e capacitivi

L’attuatore varialuce universale riconosce automaticamente i carichi

collegati, vedi la sezione Riconoscimento dei Carichi.

ATTENZIONE

la combinazione di carichi capacitivi e induttivi in un canale non è

consentita, e può danneggiare gli apparecchi!

Il funzionamento con trasformatori ai quali sul circuito secondario

non sono collegati carichi o sono collegati carichi minimi (vedi Dati

Tecnici) può danneggiare gli apparecchi!

In caso di carico misto (combinazione di carichi ohmici e induttivi o di

carichi ohmici e capacitivi) in un canale, il carico ohmico può ammontare al

massimo al 30% del carico complessivo collegato di tale canale. In caso

contrario potrebbe essere riconosciuto un carico errato.

E’ possibile collegare carichi diversi a canali diversi.

In presenza di trasformatori induttivi il carico collegato sul circuito

secondario deve essere almeno la metà del carico nominale del

rasformatore.

La presenza di carichi troppo piccoli può comportare la disattivazione

automatica del canale.

ATTENZIONE

Ogni canale dimmer utilizzato richiede per il funzionamento un carico

minimo (vedi la sezione Dati Tecnici). Se si scende al di sotto di

esso, vi potrebbero essere dei disturbi di funzionamento.

Nota

Le prese di energia non possono avere una regolazione dell’intensità

luminosa! Il pericolo di un sovraccarico e di un collegamento di apparecchi

non idonei è troppo grande.

COME FAR FUNZIONARE L’ATTUATORE DIMMER UNIVERSALE

Il dimmer può operare tramite

- EIB

- derivazioni meccaniche (pulsanti tradizionali, comandi di tipo elettronico)

- tasti del canale sull'attuatore varialuce

In presenza di tensione bus, la possibilità di comandare l’attuatore dimmer

tramite pulsanti convenzionali e i tasti del canale dipende dai parametri

dell’applicazione (vedi descrizione dell’applicazione).

Se non è presente la tensione bus, con i pulsanti convenzionali e i tasti del

canale è possibile:

• accendere/spegnere: premere brevemente il tasto

• aumentare/diminuire l’intensità luminosa: premere il tasto più a lungo

• attivare/disattivare la funzione memoria ( accensione con l’ultimo valore

di luminosità): premere brevemente il tasto per 10 volte

Riconoscimento del carico

Quando si attiva per la prima volta un canale dopo aver attivato la tensione

di rete, dopo aver collegato un carico o aver eliminato un cortocircuito o

un sovraccarico in uscita, viene eseguito automaticamente un

riconoscimento del carico (per accertare se è collegato un carico

induttivo, capacitivo o ohmico).

In questo caso il canale passa per circa 5 secondi alla massima luminosità,

si spegne brevemente e poi regola l'intensità luminosa fino alla massima

luminosità o fino alla luminosità impostata con i parametri.

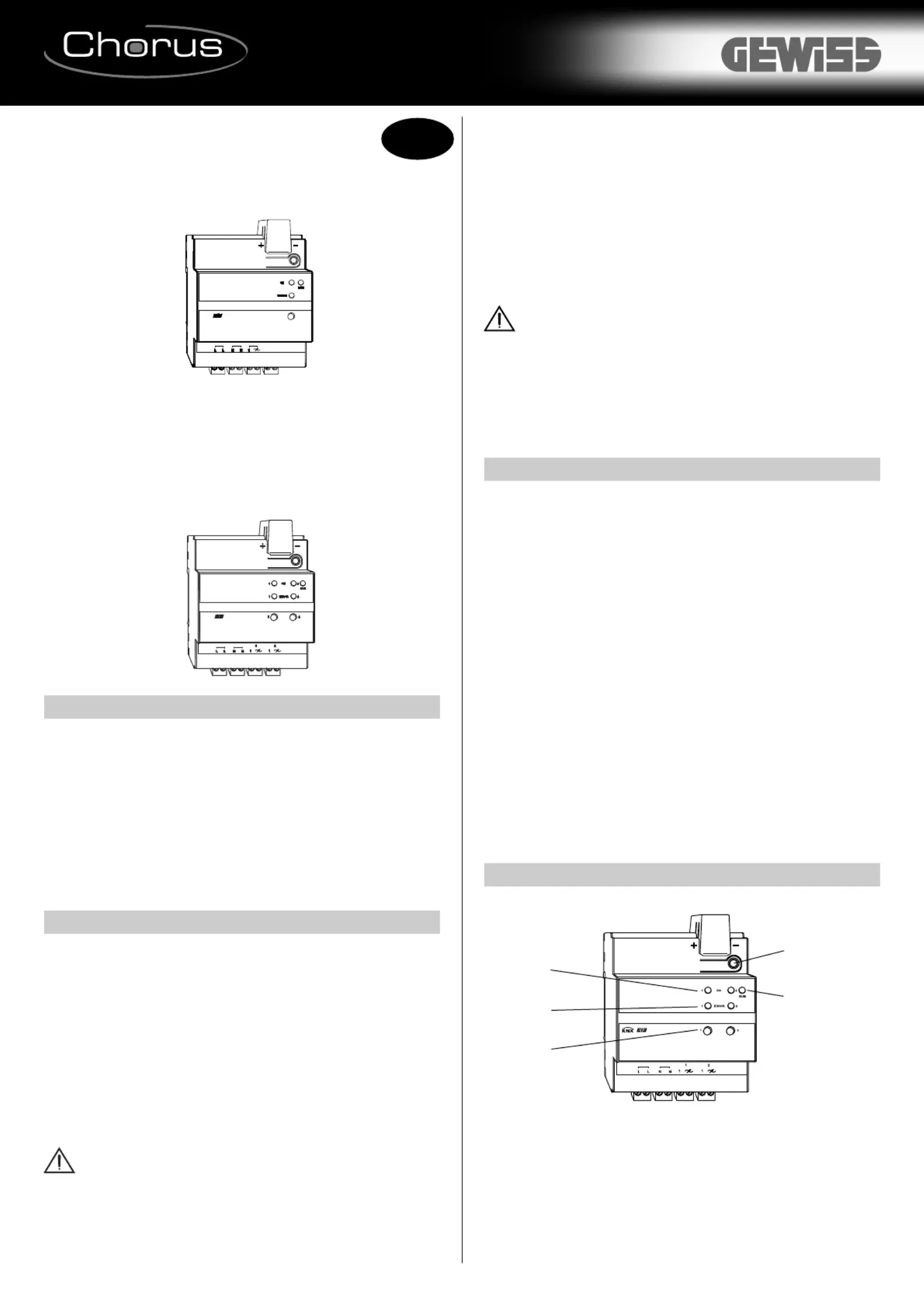

STRUMENTAZIONE E INDICATORI

AIndicatore di stato del canale (giallo)

BIndicatore di errore del canale (rosso)

CTasto del canale (azionamento manuale)

DIndicatore di funzionamento (verde)

ETasto di programmazione/indicatore di programmazione

ATTUATORE DIMMER UNIVERSALE

1 x 500W

ATTUATORE DIMMER UNIVERSALE

2 x 300W

Articolo n.

GW 90 743

Articolo n.

GW 90 744

Figura 1

Significato degli indicatori

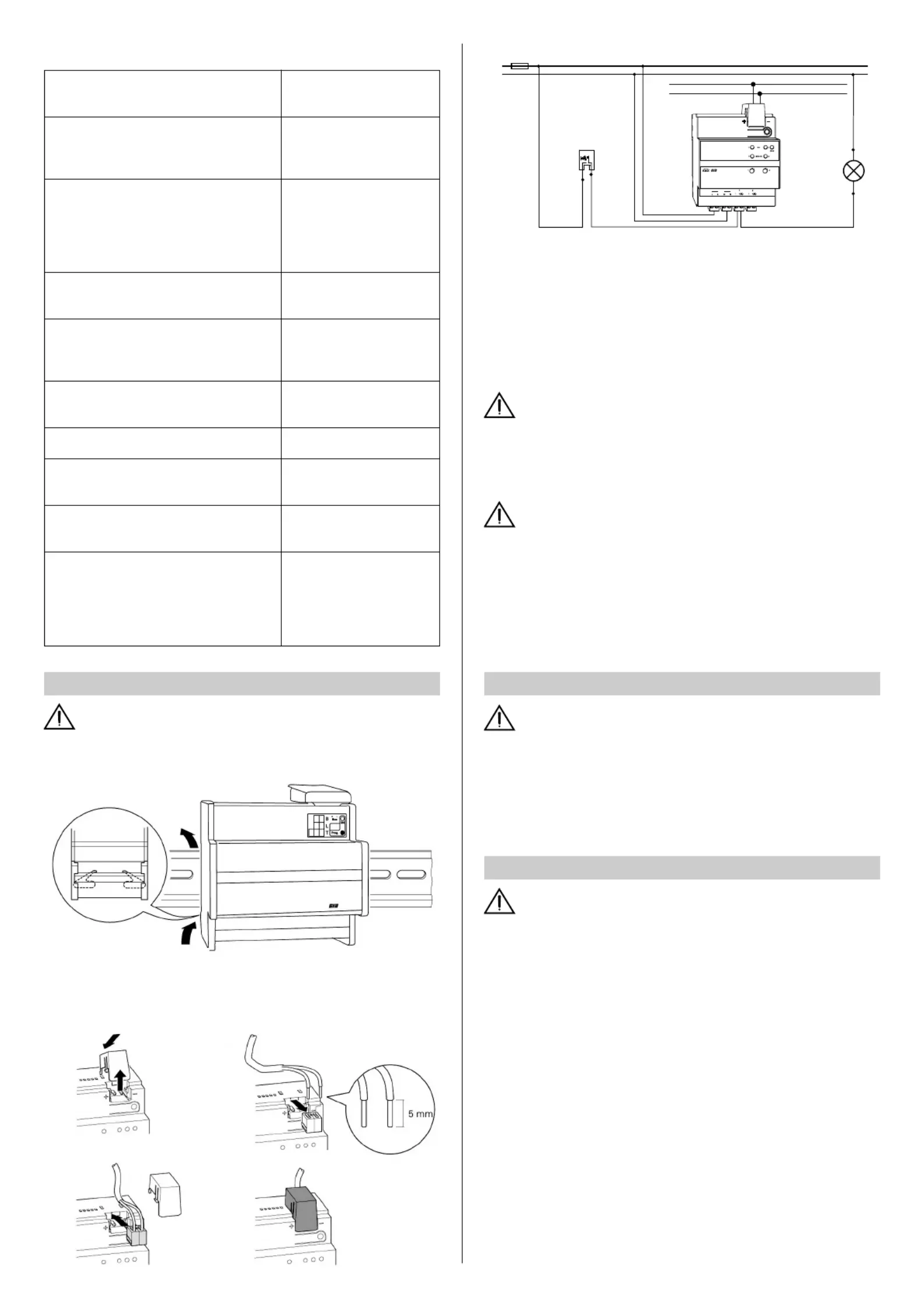

COME MONTARE L’ATTUATORE DIMMER UNIVERSALE

ATTENZIONE

Tutti gli apparecchi montati accanto all’attuatore dimmer devono

essere dotati almeno di un isolamento base!

1Agganciare sulla guida profilata da 35 x 7,5 mm come da DIN EN 50022

(un esempio di collegamento è illustrato nella ).Figura 2

2Collegare il connettore bus e infilare la copertura del morsetto bus (un

esempio di collegamento è illustrato nella ).Figura 3

3Collegare le linee per la tensione di rete, le uscite e gli ingressi dei comandi

convenzionali (un esempio di collegamento è illustrato nella Figura 4).

Pericolo di morte dovuto alla corrente elettrica.

Anche quando il dimmer è spento vi può essere tensione alle uscite.

Durante l’installazione rispettare le norme di sicurezza.

L’apparecchio può essere installato solo da un elettricista

specializzato, in caso contrario vi può essere pericolo di incendio o

pericolo di scosse elettriche!

ATTENZIONE

Gli ingressi dei comandi convenzionali devono essere collegati alla

stessa fase dell'alimentazione di rete dell’attuatore dimmer.

In tutti gli attuatori dimmer universali i due morsetti per il

collegamento L e i due per il collegamento N sono collegati

internamente con un ponticello.

A seconda del tipo di attuatore dimmer, i collegamenti dell’uscita

dimmer e dell’ingresso dei comandi convenzionali di un canale sono

costituiti da singoli morsetti o da due morsetti collegati internamente

con un ponticello (fare attenzione alle diciture).

COME METTERE IN FUNZIONE L’ATTUATORE DIMMER UNIVERSALE

PERICOLO DI MORTE:

Tutti gli interventi sull’apparecchio possono essere eseguiti solo da

elettricisti specializzati.

Vi preghiamo di osservare le disposizioni specifiche del luogo di

installazione nonché le direttive EIB in vigore!

1Caricare l’indirizzo fisico dall’ETS nell’attuatore dimmer universale

via EIB.

2Inserire le impostazioni di configurazione nell’ETS e trasmetterle.

COME RICONOSCERE I POSSIBILI GUASTI

PERICOLO DI MORTE:

Tutti gli interventi sugli impianti elettrici possono essere eseguiti solo

da elettricisti specializzati.

La luminosità delle lampade collegate si riduce al minimo (le lampade

potrebbero spegnersi automaticamente).

Se la temperatura nell'attuatore dimmer universale è troppo elevata,

l'intensità l uminosa di tutti i canali inseriti viene regolata su lla

luminosità/potenza minima.

E’ possibile solo disattivare i canali, non è più possibile attivarli o regolarne

l'intensità luminosa. Se la temperatura si riabbassa entro circa 15 minuti, i

valori precedenti vengono reimpostati.

Se la temperatura aumenta ulteriormente, i ca nali vengono

automaticamente disattivati.

E’ possibile riattivare i canali solo quando la temperatura si è notevolmente

abbassata. I comandi EIB nel frattempo vanno persi.

Successivamente è possibile ritornare a utilizzare normalmente l’attuatore

dimmer universale.

Una temperatura troppo elevata dell’attuatore dimmer universale è legata

per lo più a un sovraccarico delle uscite o a una dissipazione di calore

insufficiente dell’attuatore.

In presenza di diversi attuatori dimmer montati l’uno accanto all’altro è

possibile che si verifichi anche un “riscaldamento” reciproco.

Indicatore di Indicatore di Indicatore di

unzionamento stato del canale errore del canale

(

verde) (giallo) (rosso)

acceso spento spento

acceso acceso spento

cceso spento acceso

cceso acceso acceso

pento spento spento

pento acceso spento

spento spento acceso

pento acceso acceso

ampeggia acceso/spento tutti accesi

Attuatore dimmer universale

pronto per il funzionamento

(

tensione di rete e tensione bus

resenti) e canale disattivato

Attuatore dimmer universale

ronto per il funzionamento

(

tensione di rete e tensione bus

presenti), canale attivato (oggetto

del collegamento = „1") o

iconoscimento del carico

ovraccarico o cortocircuito.

Il canale si è disinserito. Tensione

i rete e tensione bus presenti

essun carico in uscita

(corrente a vuoto). Il canale si

è disinserito. Tensione di rete

tensione bus presenti

ensione bus non presente

e canale disinserito o tensione

di rete non presente

ensione bus non presente

e canale attivato

Sovraccarico o cortocircuito

tensione bus non presente.

l canale si è disinserito.

Nessun carico in uscita (corrente a

vuoto) e tensione bus non

resente. Il canale si è disinserito.

Sovratemperatura: tutti i canali

inseriti vengono impostati sulla

uminosità/potenza minima. I canali

isattivati non possono essere

attivati. Vedi anche la sezione

“Come riconoscere i possibili guasti”.

Bus

10 A

Figura 4

Figura 3

Figura 2

A B

C D

Produkt Specifikationer

Mærke:	Gewiss
Kategori:	Ikke kategoriseret
Model:	GW90744
Kode for international beskyttelse (IP):	IP20
Produktfarve:	Hvid
Strøm:	300 A
Spænding:	230 V
Antal udgangskanaler:	2
Antal DIN moduler:	4
