Side 1/4

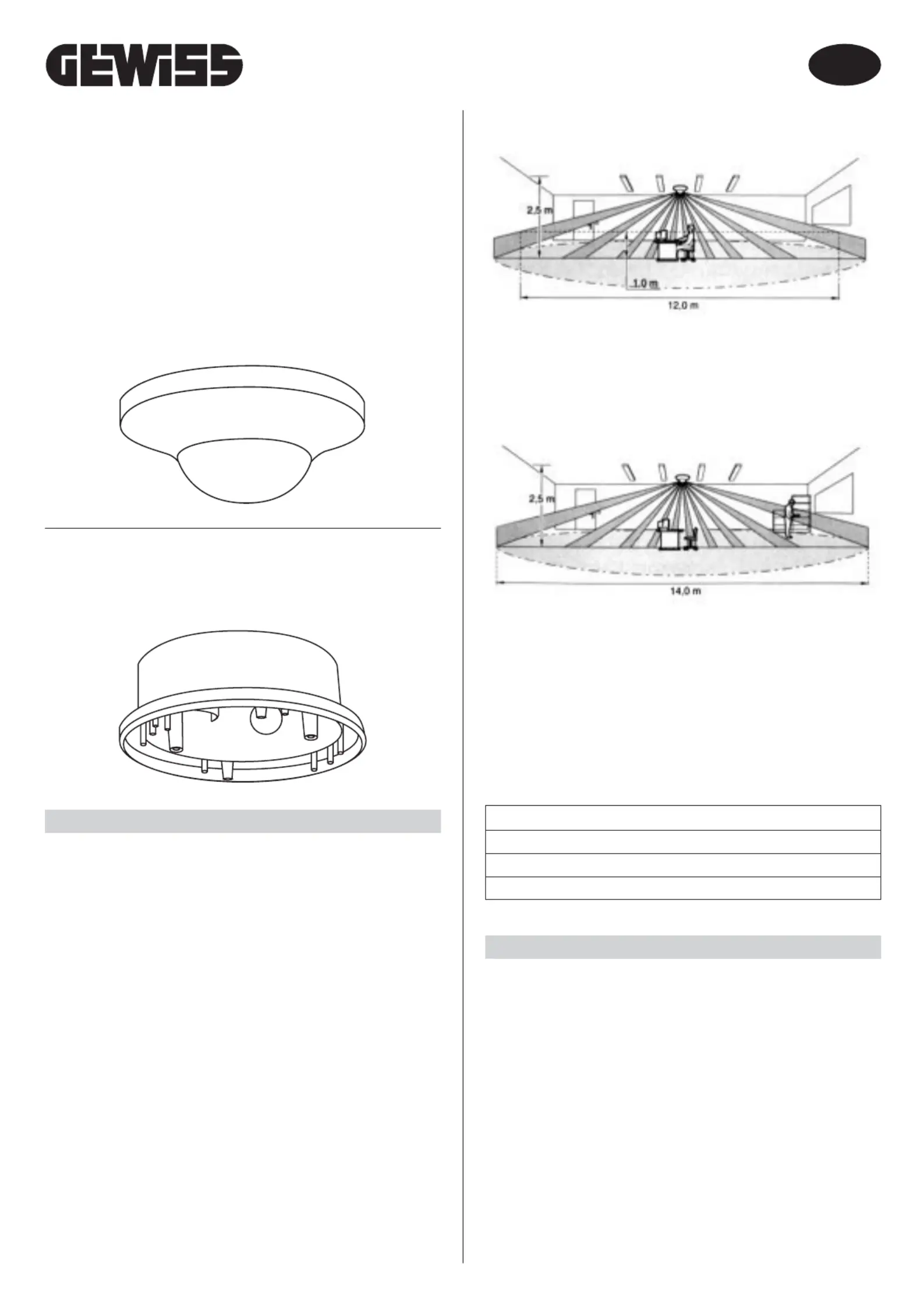

Range di monitoraggio:
Range di monitoraggio interno:
Quando una persona è seduta, diminuisce il movimento verso il rilevatore di
presenza. Minore è la distanza tra la persona monitorata e il rilevatore di
presenza, maggiore è l’efficacia nel rilevamento di movimenti di lieve entità.
Range di monitoraggio esterno:
Una persona che cammina dà adito a un range di monitoraggio maggiore. Il
piano di riferimento per il processo di monitoraggio è il pavimento.
Altezza dell’installazione:
Maggiore è l’altezza a cui viene installato, minori saranno la sensibilità e il
raggio di copertura del dispositivo.
Non è necessario un alto livello di sensibilità per certe applicazioni (es. in
MONTAGGIO
Fare attenzione a quanto segue in fase di montaggio del rilevatore di presenza
Presenza:
- Il sensore di rilevamento presenza dovrebbe essere montato su una
superficie stabile, immobile, poiché ogni movimento del sensore stesso
può causare l’accensione del circuito o l’invio di un telegramma dati.
- Per evitare l’accensione accidentale del sistema da parte dell’utente, la
collocazione della stessa dovrebbe essere scelta in modo tale che la luce
non rientri direttamente nel range di monitoraggio del sensore di
presenza quando è accesa.
- Il dispositivo non dovrebbe essere montato direttamente sopra una fonte
di illuminazione (come una lampada standard). Il calore emesso dalla
lampada può alterare il funzionamento del dispositivo.
Quando la luce cade direttamente sul sensore, diventa impossibile anche
eseguire le misurazioni della luminosità.
Se entro il range di monitoraggio del rilevatore di presenza sono installate
delle luci, queste devono mantenere una distanza di almeno tre metri
quando il carico connesso è alto.
Altezza dell’installazione Persona seduta Persona in movimento
2,0 m 10 m 11 m
2,5 m 12 m 14 m
3,0 m 14,5 m 17 m
FUNZIONE
Rileva la presenza in ambienti interni.
I rilevatori di presenza rilevano piccoli movimenti nella stanza entro un
raggio di circa 6 m. (montati a un’altezza di 2,5 m.) e inviano telegrammi
dati tramite il sistema EIB. Ad esempio, i dispositivi accendono al luce nella
stanza finché non cessano di rilevare movimenti o non c’è sufficiente luce
naturale. I dispositivi sono progettati per l’utilizzo in uffici, scuole, edifici
pubblici o case private.
I sensori di movimento dipendenti dalla luce verificano costantemente la luce
nella stanza, spegnendo l’attuatore per l’illuminazione artificiale in caso di
sufficiente luce naturale, indipendentemente dalla presenza o meno di persone.
Il tempo di reazione può essere regolato tramite ETS. I movimenti registrati
vengono valutati dall’applicazione scelta in ETS. Il sensore di luce integrato
misura costantemente la luce nella stanza e l’applicazione processa tale
informazione.
Grazie alla sua funzione di regolazione costante della luce, il rilevatore di
presenza è sempre in grado di assicurare il corretto livello di illuminazione
stabilito in ETS. Il dispositivo calcola tale quantità dal livello della luce
diurna e della luce artificiale.
La luce viene mantenuta a un livello costante diminuendo la luce artificiale.
Se non viene rilevato alcun movimento o se la luce naturale è sufficiente, il
dispositivo spegne la luce.
Nota
Per garantire la funzionalità delle applicazioni con l’ETS2, è necessario
utilizzare la versione 1.1 con Service Release A o una versione superiore. La
Service Release è disponibile su internet al sito EIBA e si può scaricare
gratuitamente: www.eiba.com
RILEVATORE PRESENZA PER CONTROLLO
COSTANTE LUMINOSITÀ DA INTERNO
(10..1000LUX)
RILEVATORE DI PRESENZA (10..1000LUX)
ACCESSORIO PER MONTAGGIO A PARETE
I
Colore
bianco polare
Articolo n.
GW 90 783
Colore
bianco polare
Articolo n.
GW 90 785
Colore
bianco polare
Articolo n.
GW 90 784

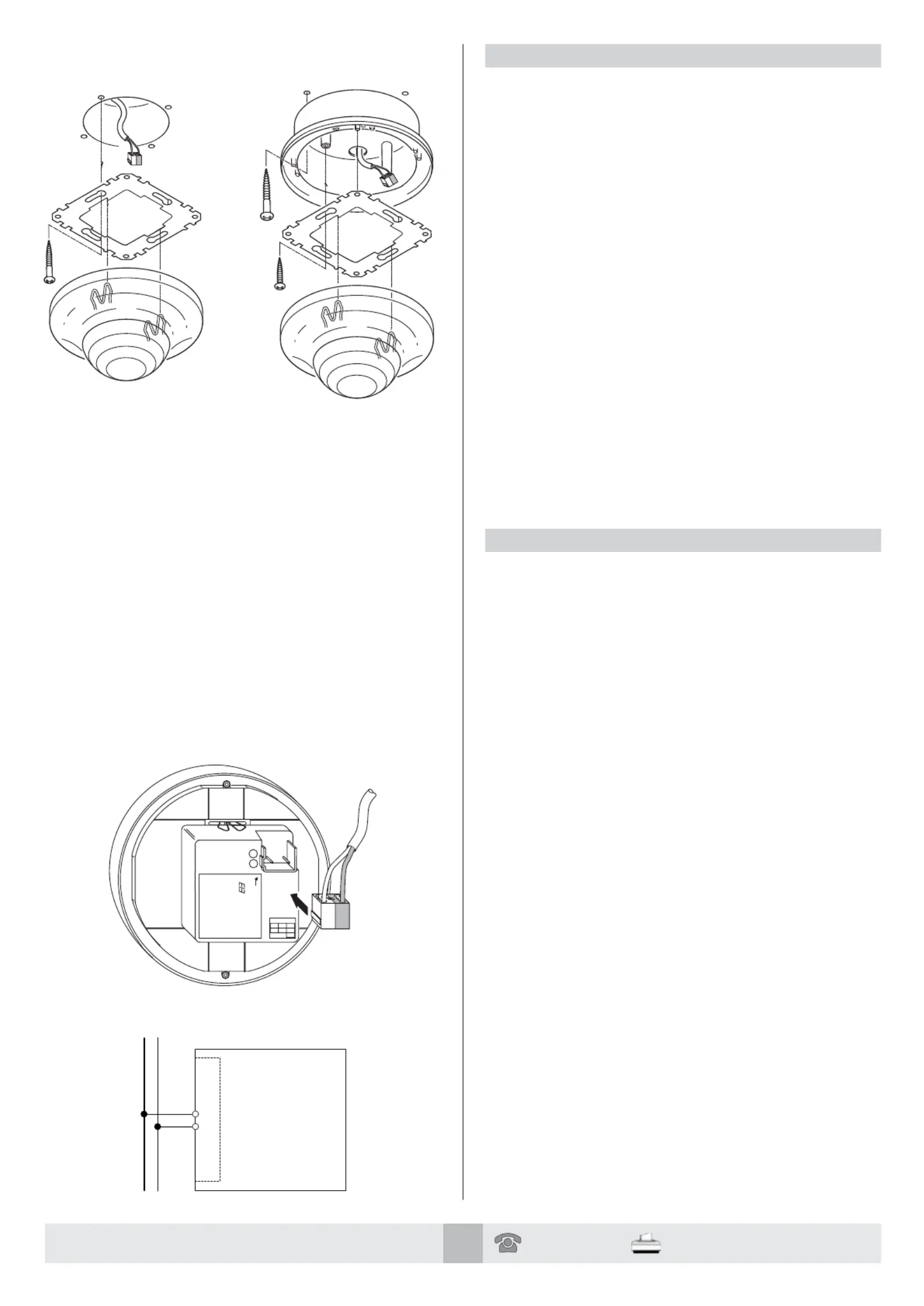

Montaggio nascosto Montaggio ad incasso
Il telaio di supporto incluso nella fornitura deve essere fissato con due viti a
una scatola di installazione di diametro 60 mm da incasso, oppure montato
nella scatola per montaggio a parete disponibile (articolo n° GW 90 785) per
il montaggio a superficie.
Montaggio di parecchi dispositivi:
Nel caso in cui parecchi sensori debbano essere collegati in successione per
monitorare lunghi corridoi o ampie stanze, prestare attenzione che i range di
monitoraggio dei singoli dispositivi siano intersecanti.
Se si devono utilizzare più dispositivi in una sola area, si dovrebbe
assegnare a ogni dispositivo un diverso canale IR (canali possibili da 1 a
10) oppure un dispositivo centrale dovrebbe regolare tutti i 10 canali.
Esempio di collegamento del rilevatore di presenza.
Il rilevatore di presenza viene collegato tramite il morsetto di connessione
al Bus e agganciato al telaio.
DATI TECNICI
Tensione nominale: CC 24 V(+6V/-4V)
Connessione al Bus: tramite morsetti di connessione Bus
Consumo corrente: max. 4,5 mA
Range di monitoraggio: 360°
- Numero di livelli: 6
- Numero di zone: 136 con 544 segmenti di accensione
Sensore luminosità: Regolabile da circa 10 fino a 1000 lux tramite
software. Generalmente, i valori misurati dal sensore sono diversi
dalle condizioni di luce effettive normalmente utilizzate dagli
occupanti (ad es. alla loro scrivania o piano di lavoro). L’ampiezza di
tale differenza dipende da dove è montato il sensore, dalla natura
della stanza (come si riflette la luce, come sono dipinti i muri e le
superfici) e dal tipo di illuminazione.
Altezza dell’installazione: 2 m - 5 m, altezza ottimale 2,5 m
Inizializzazione: a causa dei limiti della velocità di trasmissione, i
telegrammi dati non possono essere creati prima che siano trascorsi 17
secondi dall’inizializzazione.
Elementi di visualizzazione: LED rosso per controllo stato di programmazione.
Elementi di funzionamento: interruttore di programmazione sul retro del
dispositivo.
Temperatura ambiente:
- Temperatura di funzionamento: da –5° a +45° (La rilevazione del
movimento si riduce in efficacia con temperature superiori a 30°C).
- Immagazzinamento: da -25°C a +55°C
- Trasporto: da -25°C a +70°C
Fusibile: IP 20
Linee guida CE: Conforme alle linee guida CEM 89/336/CEE.
APPLICAZIONI
Il programma aggiornato può essere scaricato da internet al sito:
http://www.gewiss.com
B
L
T
Interruttore di
programmazione
Bus
+
-
Unità di accoppiamento Bus
Rilevatore
di Presenza
+39 035 946 111
8.30 - 12.30 / 14.00 - 18.00
da lunedì a venerdì
+39 035 946 260
24 ore al giorno
SAT on line
gewiss@gewiss.com
@
SAT
GEWISS - MATERIALE ELETTRICO
Cod. 7.00.8.985.9
