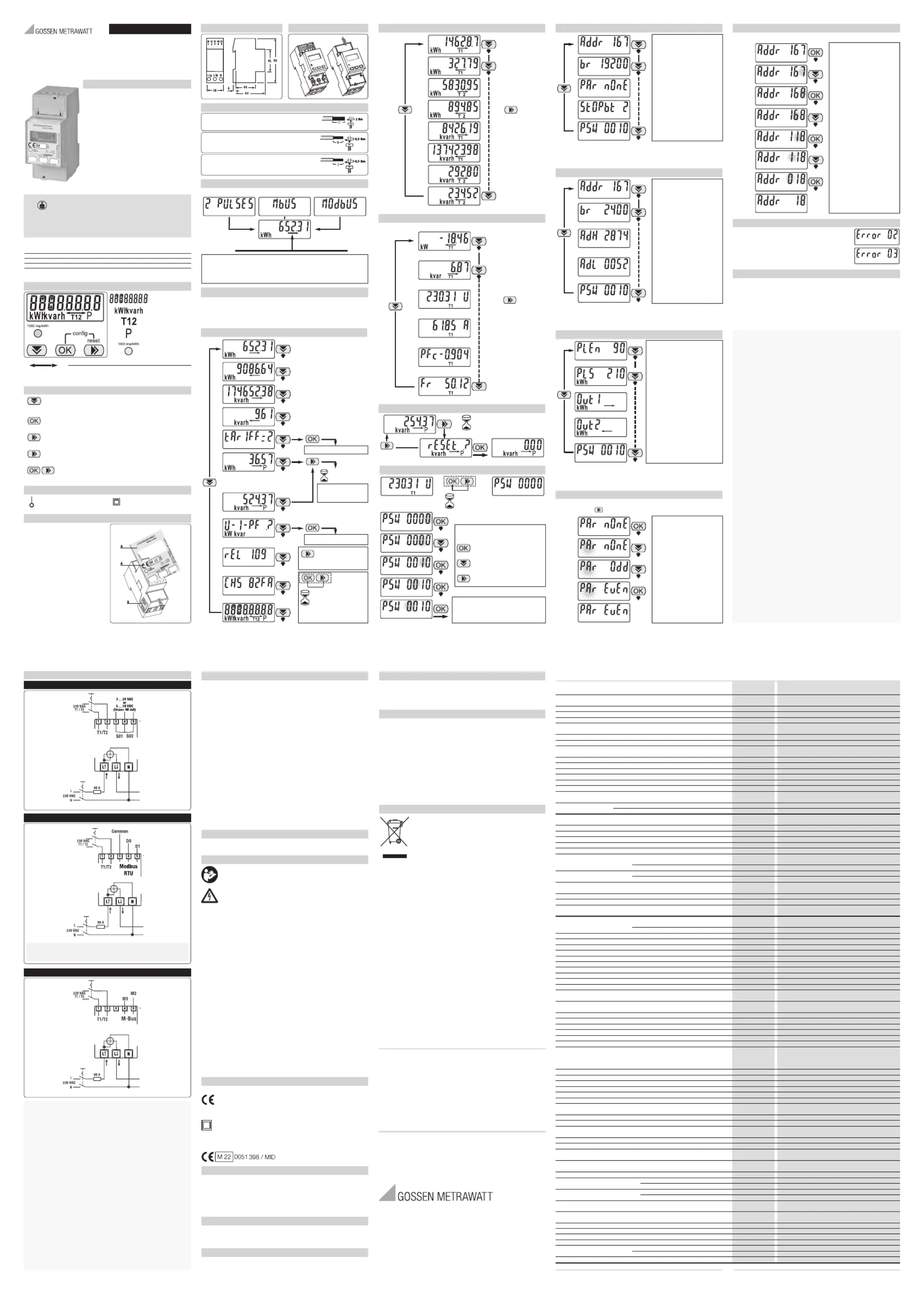

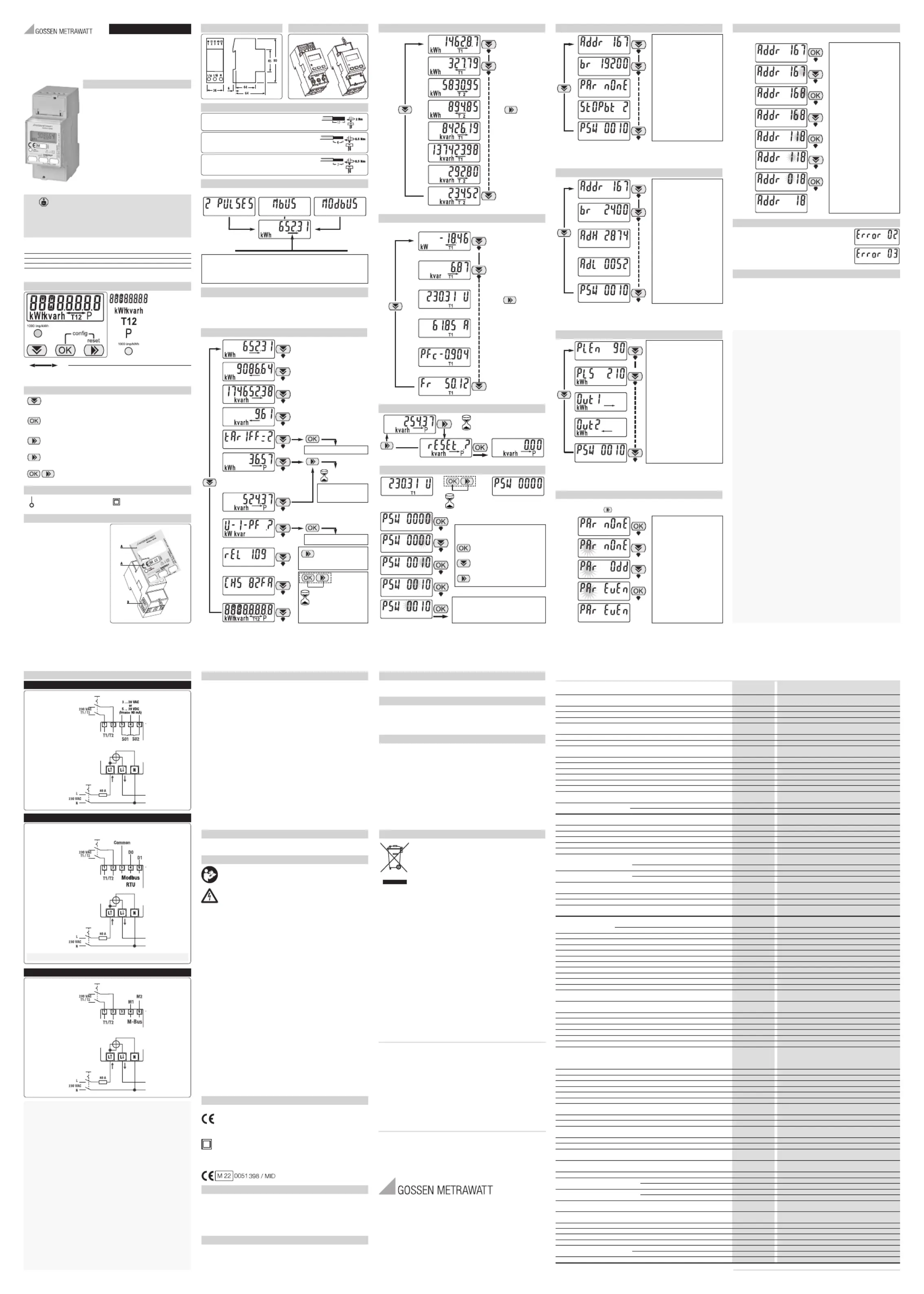

Plombierbare Klemmenabdeckungen
A) Platz für Gerätebezeichnung und
B) Siegel zwischen Gehäuseoberteil und -unterteil
Modell Kommunikationsmodul
U282A 2 S0 Impulsausgänge, MID-zertifiziert
U282B Eingebauter RS-485 Modbus RTU, MID-zertifiziert
U282C Eingebauter M-Bus (1 Einheitslast), MID-zertifiziert
(*) Für den Schweizer Markt wird nur aktive Energie angezeigt
• Diese Wechselstromzähler können die wichtigsten Parameter an
Ort und Stelle sowie über Kommunikations-Anschluß zeigen.
• Diese Familie wird in 3 Ausführungen-dargestellt.
) Zertifizierung Parameter: 0.25-5 (80) A, Klasse B, 230 VAC 50 Hz,
-25 °C ... +55 °C, 4 Quadranten in 2 Tarife.
• Wirkenergie Klasse B (gemäß EN-50470) und Blindenergie
Klasse 2 (nach IEC 62053-23)
• LCD-Display und 3 Drucktasten (um Energien, V, I, PF, F, P, Q
und zu lesen und weitere Parameter einzugeben)
• LCD Display mit 8 Digit
• Selbstzugeführt (durch die Eingangsspannung)
• 2 Tarife durch eine 230 VAC Digitaleingang
• In Abhängigkeit der Ausführungen:
- 2 Standard-Niederspannungs
- M-Bus Anschluß (1 Standardlast)
80 A Direktanschluss Hauptklemmen
Kabel-Abisolierlänge und Drehmoment der Klemmenschrauben
Tarif-und S0 Anschlußklemmen
Schraubendreher Klinke 0.8x3.5 mm
Schraubendreher Klinke 0.8x3.5 mm
STROMSCHLAG-,VERBRENNUNGS- UND
Das Gerät darf NUR von einem Elektriker installiert und gewartet werden.
Vor Installations- und Wartungsarbeiten sicherstellen, dass das Gerät nicht mit
• Energie Leistungsabgabe ()
•Energie Leistungsbezug ()
• OK Taste: Diese Taste wird verwendet, um eine neue Menüfunktion zu aktivieren
oder um einen Parameterwert während seiner Änderung zu bestätigen. Das Drüc-
ken dieser Taste wird nur akzeptiert, wenn es kürzer als 1,5 Sekunden ist.
• Ablauftaste: mit dieser Taste werden die verschiedenen Seiten gezeigt und
sind parametrierbar. Der Befehl wird nur durch kurzzeitiges Drücken
angenommen (kürzer als 1,5 Sek.)
• ESC-Taste: hiermit kann man einen bestehenden Parameter ändern oder
löschen oder auf die Hauptanzeige zurückgehen.
• Mit einem längeren Drücken der “ESC-Taste” (mehr als >1,5 Sek.) werden
die Partial-Energieregister gezeigt.
• Mit gemeinsamen Drücken dieser Tasten (für 1,5 Sek.) werden die
Hauptmenu-Parameter gezeigt.
Meßgeräte-Anschluß und Hauptseitenanzeige
•Energie Leistungsbezug ( )•Energie Leistungsabgabe (
• Wenn länger als 40 Sekunden keine Taste gedrückt wird, kehrt das Display zur Startseite
zurück und die Beleuchtung schaltet sich aus.
• Beim ersten Tastendruck wird die Seite nicht gewechselt, sondern die Beleuchtung des Displays
Beim Einschalten des Gerätes und wenn 30 Sekunden lang keine Taste gedrückt wird,
wird auf der Hauptseite die Gesamtenergie (Bezug oder Abgabe) angezeigt.
Tarif 1-2 Energieregister
Tarif 1-2 Energie Register
Partialregister Nullstellung
1.5 Sek. für Partialregister
Der Zugriff auf das Konfigurationsmenü
Modbus-Adresse: 1 ... 247
M-Bus Primäradresse: 0 ... 250
Impulsdauer (Einschaltzeit)
Multi Wert Parameter Änderung
In diesem Beispiel wird die Parität None Wert geändert. Jederzeit kann diese
Änderung mit der Taste “ ” gestoppt werden.
In diesem Beispiel wird die Adressierung von 167 auf 18 geändert.
Wenn im Display die Anzeige “Error 02” oder “Error 03”
erscheint, liegt eine Fehlfunktion vor und der
Energiezähler muß ausgetauscht werden.
Es sollte nicht notwendig sein, das Gerät während seiner Lebensdauer neu zu kalibrieren, da es sich
um ein elektronisches Messgerät ohne bewegliche Teile mit Elektronik und Spannungs- und Strom-
sensoren handelt, die sich unter bestimmten Umgebungsbedingungen nicht natürlich verschlechtern
oder mit der Zeit verändern. Wenn eine Verschlechterung der Leistung festgestellt wird, ist das Gerät
wahrscheinlich teilweise beschädigt und sollte zur Reparatur eingesandt oder ausgetauscht werden.
Wenn das Messgerät verschmutzt ist und gereinigt werden muss, verwenden Sie ein leicht angefeu-
chtetes Tuch mit einem milden Reinigungsmittel auf Wasserbasis. Achten Sie darauf, dass keine Flüs-
sigkeit in das Messgerät gelangt, da dies das Messgerät beschädigen könnte.
EN 50470-1, EN 50470-3, EN 62053-23 and EN 62053-31
• Gehäuse DIN 43880 DIN 2 Module 2 Module
• Befestigung EN 60715 35 mm DIN Verteilerschiene DIN Verteilerschiene
• Betriebsart einphasigen Netz (Anzahl der Leiter) n° Leiter 2 2
• Speicherung der Einstellung und Zählerstand über interne Flash -ja ja
• Tarife für Wirk-u. Blindenergie n° 2 T1 / T2 T1 / T2
Beglaubigte Parameter (nach EN 50470-1 und EN 50470-3)
• Referenzstrom (Iref) A 5 5
• Mindeststrom (Imin) A 0.25 0.25
• Höchster Strom (Imax) A 80 80
• Betriebsanlaufstrom (Ist) A0.015 0.015
• Nennfrequenz (fn) Hz 50 50
• Anzahl der Phasen und der Leiter -
• Beglaubigte Messgrößen kWh kWh T1, kWh T1 kWh T1, kWh T1
kWh T2, kWh T2 kWh T2, kWh T2
Wirkenergie und Wirkleistung
Blindenergie und Blindleistung
Betriebsspannung und Leistungsaufnahme
• Betriebsspannungsbereich V 92 ... 276 92 ... 276
• Höchste Leistungsaufnahme (Spannungmeßkreis) VA (W)
• Höchste Leistungsaufnahme in VA (Strommeßkreis) bei Imax VA
• Spannungs-Wellenform - AC AC
• Spannungsimpedanz MΩ 1 1
• Aktuelle Impedanz mΩ ⩽ ⩽20 20
• Spannung kontinuierlich
• Strom kontinuierlich A80 80
Momentane (10 ms) A2400 2400
Eigenschaft der Meßbereiche
• Strommeßbereich A 0.015 ... 80 0.015 ... 80
-V, A, kWh, kVARh, V, A, kWh, kVARh,
PF, Hz, kW, kVAR PF, Hz, kW, kVAR
• Displayart LCD -6.2 +3 6.2 +3
Abmessungen der Hauptanzeige mm 6 x 3 6 x 3
• Wirkenergie 6 Stellig + 2 Dezimale min. ... max. kWh 0.01 ... 999999.99 0.01 ... 999999.99
• Wirkleistung 6 Stellig + 2 Dezimale min. ... max. kvarh 0.01 ... 999999.99 0.01 ... 999999.99
92.00 ... 276.00 92.00 ... 276.00 V
A0.00 ... 80.00 0.00 ... 80.00
• Leistungsfaktor 1-stellig
mit Vorzeichen + capac. / induc. Anzeige -0.000 ... 1.000 0.000 ... 1.000
Hz 45.00 ... 65.00 45.00 ... 65.00
• Aktive und Leistungs 2-stellig
mit Vorzeichen kW 0.00 ... 17.40 0.00 ... 17.40
• Blindleistung 2-stellig
mit Vorzeichen kVAR 0.00 ... 17.40 0.00 ... 17.40
• Dargestellte Tarifanzeige 1 Ziffer -T1 / T2 T1 / T2
Optische Schnittstelle (metrologische LED)
• Front LED rot blinkend (Genauigkeitskontrolle)
Proportional zur Wirkenergie (Bezug u. Abgabe)
• Schutzklasse (EN 50470) Klasse II II
• AC Spannungsfestigkeitstest (EN 50470-3, 7.2) kV 4 4
• Verschmutzungsgrad -2 2
• Betriebsspannung V 300 300
• Prüfspannung 1.2/50 μs-kV 6 6
• Flammenwiderstand UL 94 Klasse V0 V0
• Siegel zwischen Gehäuseoberteil und -unterteil
S0 Schnittstellen (nach IEC 62053-31)
• Impulsausgang 1 oder 2, wählbar -
• Impulsrate einstellbar p/kWh - p/kvarh
• Impulsdauer einstellbar msec
• Erforderliche Spannung Min. - Max. VAC (DC)
• Zulässiger Strom ON im Bereich von 3 ... 28 VAC (5 ... 39 VDC) mA 90 -
• Verluststrom OFF im Bereich von 3 ... 28 VAC (5 ... 39 VDC) μA 1
• Isolationsklasse -SELV -
• Tarif 1 -Schließerkontakt Schließerkontakt
• Tarif 2 VAC 230 ±20% 230 ±20%
Eingebettete Kommunikation
• Modbus RTU RS-485 - 3 Leiter --
baud rate min.-max. 1200-38400 bps
baud rate min.-max. 300-9600 bps
• Isolationsklasse -- SELV
IR Adapter für Kommunikation
• Seitlich zur Anbindung von Kommunikationsmodulen (LAN-TCP/IP / M-Bus / Modbus RTU / KNX) ja ja -
• Schrauben Netzklemmen Kopf mit Z+/- POZIDRIV PZ2 PZ2
• Schrauben Kommunikationsschnittstelle Schlitzkopf mm 0.8 x 3.5 0.8 x 3.5
• Querschnitt Netzklemmen starr min. (max.) mm
flexibel, mit Hülse min. (max.) mm
• Querschnitt Kommunikationsschnittstelle starr min. (max.) mm
flexibel, mit Hülse min. (max.) mm
Umweltbedingungen für Lagerung
• Temperaturbereich °C -25 ... +70 -25 ... +70
Betriebs-Umweltbedingungen
• Temperaturbereich °C -25 ... +55 -25 ... +55
• Mechanische Umgebung M1 M1 -
• Elektromagnetische Umgebung -E2 E2
• Einbau für Innenräume -ja ja
• Feuchtigkeit Jahres durchschnitt (ohne Kondensation) -
für 30 Tage jährlich (ohne Kondensation) -
• Schutzart Eingebautes Gerät Frontseite/Klemmen -IP51(
(*) Für die MID-konforme Verwendung muss der Energiezähler in einem Verteilergehäuse installiert werden (Mindestschutzgrad IP51).
RT = Abschlusswiderstand (wird i.d.R. am weitesten entfernten Meßgerät installiert.)
Lesen Sie diese wichtigen Informationen!
Verwendungszweck / Bestimmungsgemäße Verwendung
Das Gerät ist ein gemäß MID zertifizierter digitaler Energiezähler. Er wird zur Erfassung
und Abrechnung der Wirkenergie eingesetzt. Die 4-Quadranten-Messung erlaubt die
Messung von Energiebezug und -abgabe.
Durch die MID-Zertifizierung können die gewonnen Daten (Display) auch zur Ener-
giekostenabrechnung gegenüber Dritten verwendet werden. Über integrierte Kom-
munikationsschnittstellen können die Werte parallel an übergeordnete
Managementsysteme übertragen werden. Der Manipulationsschutz wird durch geei-
gnete Maßnahmen (plombierbare Abdeckung) sichergestellt.
Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät
Bestimmungswidrige Verwendung
Alle Verwendungen des Gerätes, die nicht in der Produktdokumentation des Gerätes
beschrieben sind, sind bestimmungswidrig.
Haftung und Gewährleistung
Gossen Metrawatt GmbH übernimmt keine Haftung bei Sach-, Personen oder Folge-
schäden, die durch unsachgemäße oder fehlerhafte Anwendung des Produktes, in-
sbesondere durch Nichtbeachtung der Produktdokumentation, entstehen. Zudem
entfallen in diesem Fall sämtliche Gewährleistungsansprüche.
Auch für Datenverluste übernimmt Gossen Metrawatt GmbH keine Haftung.
3 Gerät (U282A) - (U282B) - (U282C)
Für einen ordnungsgemäßen und sicheren Gebrauch diese Anleitung sor-
gfältig und vollständig lesen und befolgen. Für späteres Nachschlagen auf-
Stromschlag durch spannungsführende Teile!
Lebensgefahr durch Lichtbogen!
Das Berühren spannungsführender Teile ist lebensgefährlich!
– Die Installation und alle Arbeiten am Gerät dürfen nur durch eine Elektrofachkraft
– Beachten und befolgen Sie alle nötigen Sicherheitsvorschriften für Ihre Arbeitsum-
– Tragen Sie bei allen Arbeiten mit dem Gerät eine geeignete und angemessene per-
sönliche Schutz-ausrüstung (PSA).
– Bei der Installation muss die Installationsumgebung spannungsfrei sein. Beachten
Sie dazu die fünf Sicherheitsregeln gem. DIN VDE 0105-100.
Unsachgemäße Installation & unsachgemäßer Betrieb
Eine fehlerhafte Installation/falscher Betrieb kann zu Sachschäden am Produkt
und/oder an der Anlage führen.
Risiko von Betriebsstörungen.
– Beachten Sie die angegebenen technischen Daten und Kennwerte sowie Umge-
– Betreiben Sie das Gerät nicht in explosionsgefährdeten Bereichen.
– Das Gerät darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
– Installieren und Betreiben Sie das Gerät nur, wenn es und alle Anschlussleitungen
und -kabel unversehrt sind sowie einwandfrei funktionieren. Untersuchen Sie re-
Falls das Gerät nicht einwandfrei funktioniert, nehmen Sie das Gerät dauerhaft
außer Betrieb und sichern es gegen unabsichtliche Wiederinbetriebnahme.
Europäische- Konformitätskennzeichnung
Doppelte Isolierung (Schutzklasse II)
CE- und Metrologiekennzeichnung mit Jahresangabe (M22) und Register-Nr. der be-
nannten Stelle für Modul D. Eichgültigkeitsdauer länderspezifisch
Transportieren und Lagern Sie das Gerät nur innerhalb der zulässigen Umweltbedin-
gungen. Sorgen Sie auch durch eine geeignete Verpackung für ausreichenden Schutz
vor Umgebungseinflüssen und mechanischer Beanspruchung.
Normen, Richtlinien, Vorschriften
Das Gerät ist wartungsfrei. Achten Sie auf eine saubere Oberfläche.
Reinigen Sie das Gerät ausschließlich mit einem trockenen Tuch.
Halten Sie die nationalen Vorschriften und Gesetze zur Nacheichung ein. Die Eichfrist
in Deutschland beträgt 8 Jahre.
Verletztes Herstellersiegel bedeutet, dass die Eichung erloschen ist. Das Gerät darf
nicht zu Abrechnungszwecken verwendet werden.
Sollte Ihr Gerät eine Reparatur benötigen, wenden Sie sich an unseren Service; siehe
Eigenmächtige konstruktive Änderungen am Gerät sind verboten. Dies beinhaltet auch
Falls feststellbar ist, dass das Gerät durch nicht autorisiertes Personal geöffnet wurde,
werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messge-
nauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folge-
schäden durch den Hersteller gewährt. Durch Beschädigen oder Entfernen des
Herstellersiegels verfallen jegliche Garantieansprüche.
Der Garantiezeitraum für die Geräte beträgt 2 Jahre nach Lieferung. Die Hersteller-
garantie umfasst Produktions- und Materialfehler, ausgenommen sind Beschädigun-
gen durch nicht bestimmungsgemäßen Gebrauch oder Fehlbedienung sowie jegliche
• Die folgenden Ausführungen beziehen sich grundsätzlich auf die
Rechtslage in der Bundesrepublik Deutschland. Besitzer oder En-
dnutzer, die abweichenden nationalen Vorgaben unterliegen, sind
zur Einhaltung der jeweils anwendbaren nationalen Vorgaben und
deren korrekter Umsetzung vor Ort verpflichtet.
• Das nebenstehende Symbol der durchgestrichenen Abfalltonne
auf Rädern verweist auf die gesetzliche Verpflichtung des Besit-
zers bzw. Endnutzers (Elektro- und Elektronikgerätegesetzes Elek-
troG und Batteriegesetz BattG), Elektro-Altgeräte und Altbatterien
nicht mit dem unsortierten Siedlungsabfall („Hausmüll“) zu en-
• Sie können Ihr in Deutschland genutztes Altgerät, elektrisches
oder elektronisches Zubehör sowie Altbatterien unter Einhaltung
der geltenden Vorgaben, insbesondere des Verpackungs- und Ge-
fahrgutrechts, unentgeltlich zur Entsorgung an Gossen Metrawatt
GmbH bzw. den beauftragten Dienstleister zurückgeben. Nähere
Informationen finden sich auf unserer Website.
Reparatur & Herstellergarantie
Entsorgung & Umweltschutz
Montag – Donnerstag: 08:00 Uhr – 16:00 Uhr
Freitag: 08:00 Uhr – 14:00 Uhr
support.industrie@gossenmetrawatt.com
Für Reparaturen, Ersatzteile und Kalibrierungen wenden Sie sich bitte an die GMC-I
service@gossenmetrawatt.com
Das Gerät erfüllt die Anforderungen der geltenden EU-Richtlinien und nationalen
Vorschriften. Dies bestätigen wir durch die CE-Kennzeichnung.
Die CE-Erklärung finden Sie auf unserer Website:
https://www.gmc-instruments.de/services/download-center/
Südwestpark 15 • 90449 Nürnberg • Germany
Telefon +49 911 8602-0 • Telefax +49 911 8602-669
E-Mail info@gossenmetrawatt.com • www.gossenmetrawatt.com
• Erstellt in Deutschland
• Änderungen / Irrtümer vorbehalten
• Eine PDF-Version finden Sie im Internet.
Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und
Firmennamen sind das Eigentum ihrer jeweiligen Besitzer.
