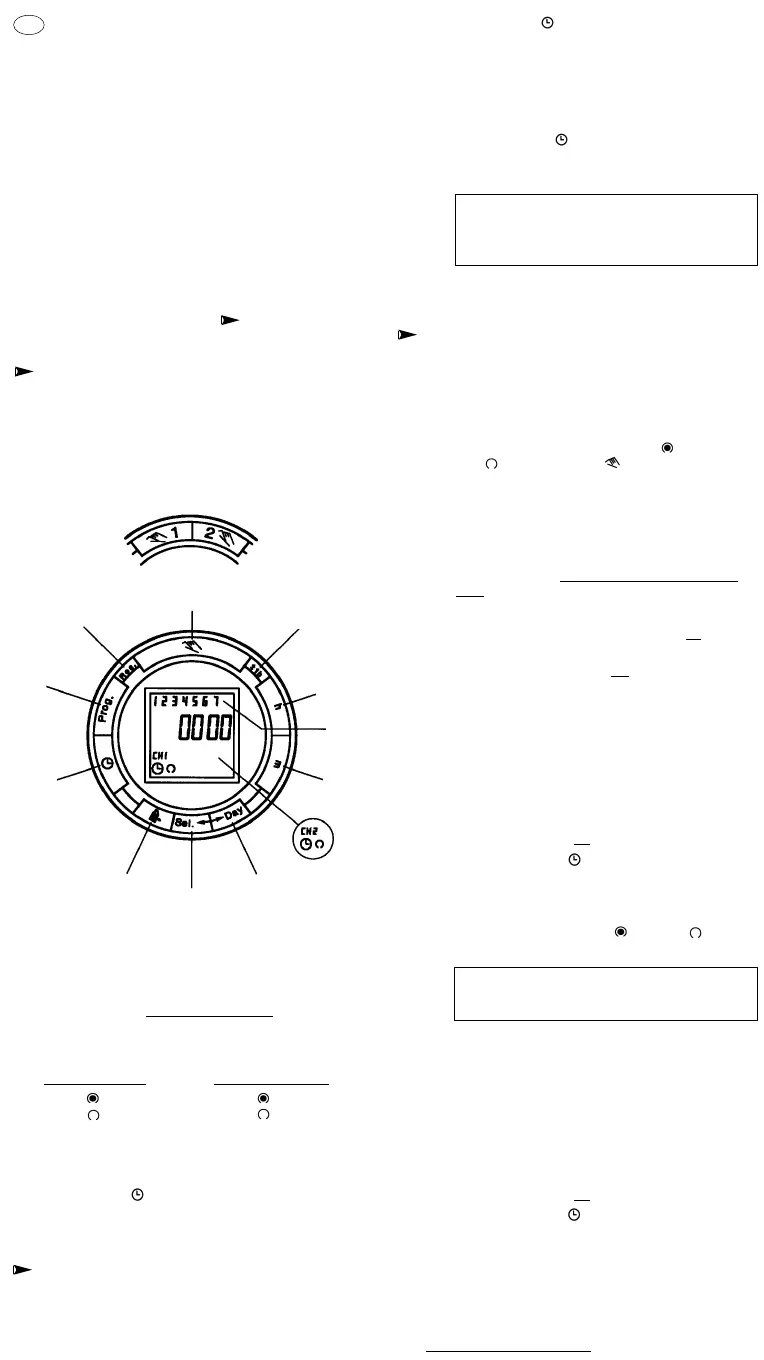

Side 1/2
Bedienungsanleitung
FM/1/2 digi 42
WA-EKF 2929/06.95/S:MMS/D:Str./80.10.0679.7
Anschluß
siehe Geräteaufdruck/Geräteaufkleber/Typenschild
Grässlin Zeitschaltmodule sind gegen Störungen von außen
weitgehend geschützt. Sollten dennoch Störungen auftreten,
so können gegen Spannungsspitzen mit bekannten
Bauelementen (Varistoren, Löschdioden usw.)
Gegenmaßnahmen getroffen werden.
Darauf ist insbesondere zu achten, wenn induktive
Verbraucher geschaltet werden.
1. Inbetriebnahme
Die mit gekennzeichneten Bedienschritte sind not-
wendig, damit ein Schaltprogramm ausgeführt wird.
1.1 Reset
"Res" Taste mit Bleistift oder ähnlichem Gegen-
stand betätigen. Dadurch wird die Zeitschaltuhr in
den Grundzustand gesetzt.
– vor jedem Neustart
– zum Löschen aller Schaltzeiten und der Uhrzeit
(mit Ausnahme des Standardprogramms)
Nach ca. 2 Sekunden erscheint:
Handschalter
Reset
Ferien-
programm
Schaltzeiten
eingeben
1.2 Standardprogramm
(auf Wunsch lieferbar)
Module die mit einem integrierten Standardprogramm
geliefert werden, können Montags – zeitgerecht – um
20:00 Uhr ohne Programmieraufwand aktiviert werden.
Das Standardprogramm beinhaltet folgende feste
Schaltzeiten, die jedoch auch verändert werden können.
Montag – Freitag Samstag + Sonntag
6:00 = EIN 7:00 = EIN
22:00 = AUS 23:00 = AUS
Aktivierung des Standardprogramms:
Nach Betätigung der "Res" Taste (siehe 1.1):
Montags um 20:00 Uhr " " Taste drücken:
das Standardprogramm ist aktiviert und läuft
zeitgerecht.
1.4 Schaltzeiten eingeben
Sie haben 42 Speicherplätze zur Verfügung.
Jede Schaltzeit belegt 1 Speicherplatz.
"Prog." Taste so oft drücken, bis ein freier
Speicherplatz "– – : – –" angezeigt wird.
mit " " Taste für Kanal 1 oder 2 (je nach
Ausführung) die Schaltfunktion " " = EIN
oder " " = AUS wählen.
mit "h"
Taste: Stunden eingeben
mit "m"
Taste: Minuten eingeben
Wenn ein Schaltbefehl jeden Tag ausgeführt
werden soll, mit Schritt weitermachen.
Falls 1 Schaltbefehl nur an 1 Tag oder an be-
stimmten Tagen ausgeführt werden soll, Schritt
überspringen und mit Schritt fortfahren.
mit "Prog." Taste speichern oder
mit "Day" Taste 1 Tag anwählen an dem der
Schaltbefehl nicht ausgeführt werden soll
(Cursor blinkt)
mit "Sel." Taste diesen Tag bestätigen
(Wochentag und Cursor blinken)
"Day" Taste drücken (Tag ist abgewählt)
Schritt , und für jeden Tag, der abgewählt
werden soll, wiederholen.
mit "Prog." Taste speichern (es wird der
nächste freie Speicherplatz angezeigt)
oder
mit " " Taste speichern
Die Schaltuhr wechselt in den automatischen
Betriebszustand und zeigt die aktuelle Uhrzeit an.
Jede weitere Schaltzeit und der dazugehörige
Schaltzustand = EIN oder = AUS wieder
mit 1.4 beginnen.
Hinweis:
Bei einer unvollständigen Eingabe werden die
noch nicht ausgewählten Segmente im Display
blinkend angezeigt.
Falls Sie einen Tag abgewählt haben an dem der
Schaltbefehl doch ausgeführt werden soll:
mit "Day" Taste den abgewählten Tag neu
anwählen (Wochentag und Cursor blinken)
mit "Sel." Taste diesen Tag bestätigen
(Cursor blinkt)
"Day" Taste drücken (Tag ist wieder angewählt)
mit "Prog." Taste speichern (es wird der
nächste freie Speicherplatz angezeigt)
oder
mit " " Taste speichern
1.5 Freie Kanalblockbildung
Bei der 2-Kanal-Version können jedem Schaltbefehl –
" " oder " " – die Kanäle 1 und 2 bzw. 1 oder 2
beliebig zugeordnet werden.
" " Taste während Schritt ,,gedrückt
halten
mit "h" Taste: Stunden eingeben
mit "m" Taste: Minuten eingeben
mit "Day" Taste: aktuellen Tag eingeben
1=Mo ...7=So
" " Taste loslassen
Jetzt blinkt der Doppelpunkt im Sekundentakt.
Hinweis:
Werden die "h/m" Tasten länger als 2 Sekun-
den gedrückt, erfolgt ein Schnelldurchlauf.
Wochentage
auswählen
Wochentage
anwählen
Stunden
eingeben
Minuten
eingeben
Uhrzeit
eingeben
Sommer- bzw.
Winterzeit
umstellung
Wochen-
tage
blinken
1.3 Uhrzeit und aktueller Wochentag
eingeben
Nach Betätigung der "Res" Taste (siehe 1.1):
Während der Sommerzeitperiode: "±1h" Taste
1x drücken
D
Cursor des
aktuellen
Wochen-
tags blinkt Ho = Holiday
Bild I
Soll das Ferienprogramm an einem anderen als
dem aktuellen Tag beginnen – Max. 6 Tage im vor-
aus – mit der "Day" Taste den Tag anwählen, an
dem das Ferienprogramm beginnen soll.
Falls das Ferienprogramm bis zu max. 99 Tagen lang
ausgeführt werden soll, mit Schritt +weitermachen.
Falls das Ferienprogramm zeitlich unbegrenzt ausge-
führt werden soll, Schritt auslassen und mit
Schritt weitermachen.
mit der "Sel." Taste gewünschte Anzahl der
Ferientage eingeben (1 bis max. 99 Tage)
" " Taste zur Speicherung der Eingaben drücken
Wurde der aktuelle Wochentag als Ferienprogramm-
Start eingegeben erscheint:
d = day Anzahl der
eingegebenen
Ferientage
Bild II
Bild II bleibt solange erhalten bis die Ferientage
"abgearbeitet" sind, zum Beispiel d:10, d:09,
d:08 .......... u.s.w.
Durch erneutes Drücken und Festhalten der " " Taste
kann jetzt der Wochentag, die Uhrzeit und der aktuelle
Schaltzustand – " " = EIN oder " " = AUS –
abgefragt werden.
Wurde ein anderer als der aktuelle Wochentag als
Ferienprogramm-Start eingegeben, wird nach Betäti-
gung der " " Taste die aktuelle Uhrzeit angezeigt.
Zu Beginn des angewählten Wochentags wird dann
das Ferienprogramm um Mitternacht gestartet und die
Dauer angezeigt (Bild II).
Nach Ablauf der eingegebenen Ferientage erscheint
im Display dann die aktuelle Uhrzeit.
Abbruch des Ferienprogramms
Falls das Ferienprogramm bereits begonnen hat:
●" " Taste 1x drücken
Falls das Ferienprogramm noch nicht begonnen hat:
●" " Taste 2x drücken
3. Technische Daten
Anschluß siehe Geräteaufdruck
Schaltleistung siehe Geräteaufdruck
Umgebungstemperatur –10 °C bis +55°C
Gangreserve siehe Geräteaufdruck
Speicherplätze 42
Kürzeste Schaltzeit 1 Min.
Programmierbar jede Minute
2.3 Lesen der einprogrammierten Schaltzeiten
"Prog." Taste mehrmals drücken:
–zeigt alle, beginnend mit dem ersten Speicher-
platz, eingegebenen Schaltzeiten an
–danach wird der erste freie Speicherplatz
"– – : – –" angezeigt
–anschließend wird die Anzahl der noch freien
Speicherplätze angezeigt
Falls alle Speicherplätze belegt sind erscheint auf
dem Display: "FR "
" " Taste betätigen:
Die Schaltuhr wechselt in den automatischen Betriebs-
zustand und zeigt die aktuelle Uhrzeit an.
Automatikbetrieb Handbetrieb Dauerbetrieb
= EIN
= AUS
= AUS
= EIN
= Dauer EIN
= Dauer AUS
Die Schaltzeiten Wird der aktuelle Aus den Schaltzu-
entsprechen dem Schaltzustand ständen bzw.
eingegebenen manuell verändert, kann nur durch
Programm wird der nächste Drücken der
Schaltbefehl wieder " " Taste in den
automatisch nach automatischen
dem eingege- Betrieb zurück-
benen Schalt- gekehrt werden.
programm aus-
geführt.
Schaltzeiten-Eingabe wie unter 1.4 bis
beschrieben
Zu jeder Schaltzeit muß zusätzlich die " " Taste
gedrückt werden. Dann mit "Prog." Taste oder " "
Taste die Ferienschaltzeiten speichern.
Eingabe der Dauer und Start des
Ferienprogramms
Nach Eingabe der Schaltzeiten für das
Ferienprogramm
" " Taste 1x drücken, es erscheint folgendes Bild:
2.7 Ferienprogramm
Hinweis:
Das Ferienprogramm hat Priorität gegenüber dem
Standardwochenprogramm. Das Ferienprogramm
kann nur eingegeben werden, wenn alle 7 Wochen-
tage (1234567) angewählt sind.
2.4 Ändern der einprogrammierten Schaltzeiten
"Prog." Taste so oft drücken, bis die Schaltzeit,
die geändert werden soll, angezeigt wird
Anschließend können die neuen Daten wie unter
Punkt 1.4 beschrieben, eingegeben werden
Hinweis zur Speicherung von Schaltzeiten:
Falls nach der Schaltzeiten-Eingabe (1.4) der
Programmiervorgang nicht mit der " " Taste
abgeschlossen wird, erfolgt dennoch nach ca.
90 Sekunden eine automatische Speicherung des
kompletten Schaltbefehls. Danach wechselt die
Schaltuhr in den automatischen Betriebszustand
und zeigt wieder die aktuelle Uhrzeit an.
2.5 Löschen einzelner Schaltzeiten
"Prog." Taste so oft drücken, bis die Schaltzeit,
die gelöscht werden soll, angezeigt wird
Mit der "h" Taste oder mit der "m" Taste auf
"– –" einstellen und die " " Taste ca. 3 Sekunden
gedrückt halten.
Die Schaltzeit ist gelöscht und nach dem Loslassen wird
die aktuelle Uhrzeit angezeigt.
2.6 AM/PM Zeitanzeige
Werden die "±1" Taste und die "h" Taste gleichzeitig
gedrückt, erfolgt eine Umschaltung der Zeitanzeige in
den AM/PM-Modus. (Wird hauptsächlich in englisch-
sprachigen Ländern verwendet.)
2. Zusatzfunktionen
2.1 Sommer- bzw. Winterzeitumstellung
●"±1h" Taste einmal drücken
2.2 Handschalter " "
Mit der " " Taste für Kanal 1 oder 2 (je nach Aus-
führung) kann der momentane Schaltzustand jederzeit
verändert werden. Das eingegebene Schaltprogramm
wird dabei nicht verändert.
