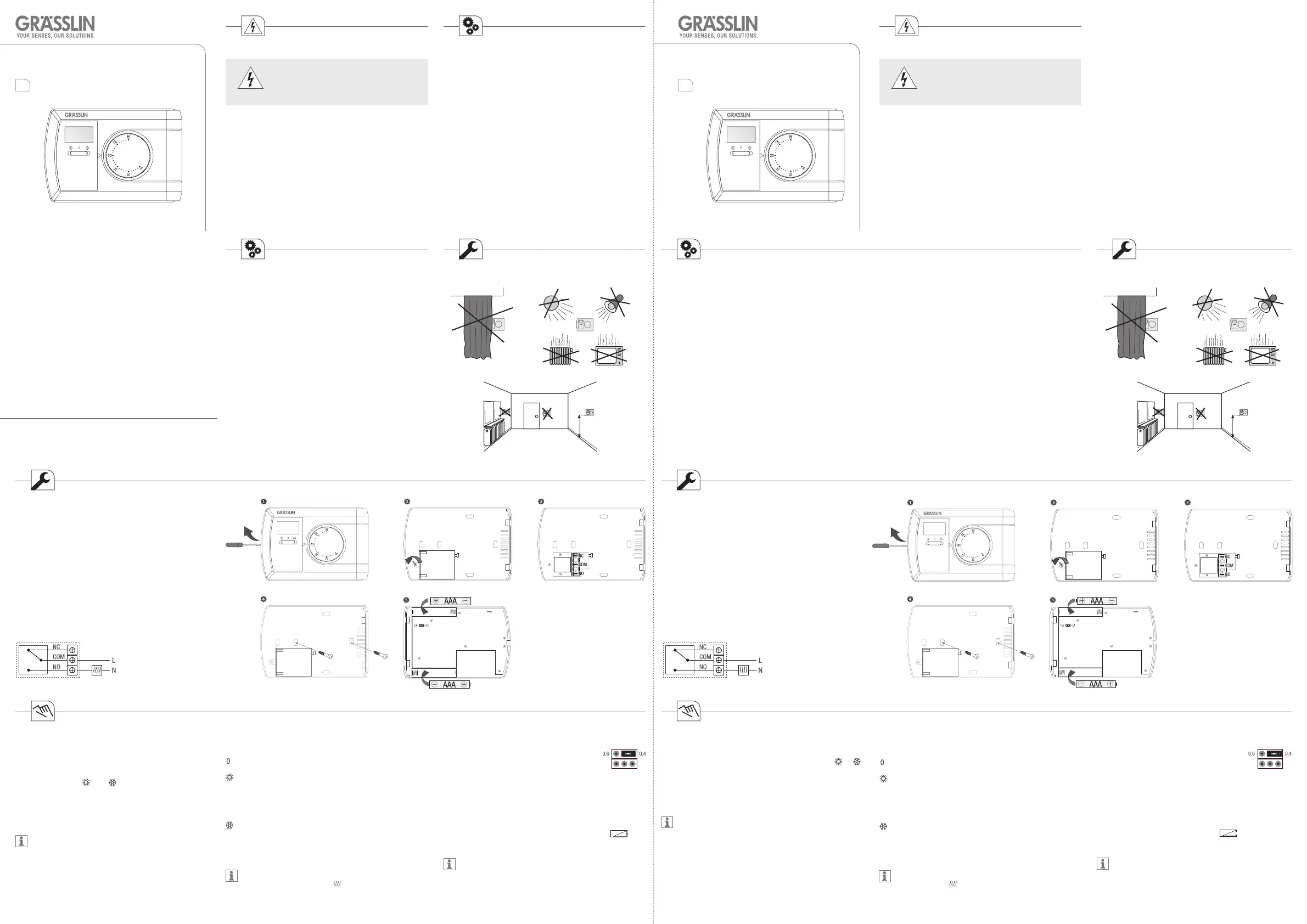

Bedienungsanleitung Operating Manual
thermio 603 thermio 603
Gerätebeschreibung
Der Raumthermostat thermio 603 ermöglicht eine praktische
Wärmeregelung, spart Energie und lässt sich auf einfache
Weise auf die gewünschte Raumtemperatur einstellen.
• Steuerung von Heizungen und Klimaanlagen innerhalb
einer Temperaturspanne von + 5°C bis + 30°C
• Automatischer Frostschutz
Bestimmungsgemäße Verwendung
• Aufputzgerät zur Installation an Wänden.
• Nur für den Einsatz in trockenen Räumen geeignet!
Installation und Montage
Anschlussplan
thermio_603/de/en/fr/nl/10/10/01
DE EN
20.9
°C 20.9
°C
1.5 m 1.5 m
Betriebsmodi
Schieben Sie den Regler auf die gewünschte Position:
AUS
Heizmodus
Stellen Sie die gewünschte Temperatur mit dem
Drehknopf ein. Je nach aktueller Raumtemperatur
wird der Boiler EIN oder AUS geschalten.
Kühlmodus
Stellen Sie die gewünschte Temperatur mit dem
Drehknopf ein. Je nach aktueller Raumtemperatur
wird die Klimaanlage EIN oder AUS geschalten.
Wenn der Boiler oder die Klimaanlage EIN geschalten
sind, erscheint das Symbol im Display.
Temperatureinstellung
Die Raumtemperatur können Sie mit dem Drehknopf
einstellen.
1. Stellen Sie den Regler auf den gewünschten
Betriebsmodus: oder
Die Hintergrundbeleuchtung des Displays geht an.
2. Stellen Sie die gewünschte Temperatur mit dem
Drehknopf ein.
Im Display wird immer die aktuelle Raumtemperatur
angezeigt.
Max. 6(2)A 250 VAC Max. 6(2)A 250 VAC
Technische Daten
Maße H x B x T (mm)
Anschlussspannung
Schutzklasse
Schaltleistung
– ohmsche Last (VDE, IEC)
– induktive Last cos 0,6φ
Schaltausgang
Funktions-Modus
Automatischer Frostschutz
Differential
Steuertemperatur
Temperaturmessbereich
Display Temperaturupdate
Umgebungstemperatur
Ganggenauigkeit
Auösung
Schutzart
82 x 121 x 18
2 x 1,5 V LR03/AAA
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potentialfrei
Heizen / Kühlen
+5°C
0.4 / 0.6°C
+5°C ... + 30°C
+0°C ... + 40°C
alle 10 Sek.
-5°C ... + 45°C
± 1°C bei +20°C
0,5°C
IP 30
RESET
SWING
RESET
SWING
SWING SWING
Installation
1. Gehäusedeckel mit einem Schraubenzieher von der
Gehäuserückseite lösen.
2. Relaisgehäuse aufschrauben und abnehmen.
3. Drähte anschließen, siehe Anschlussplan.
Anschließend das Relaisgehäuse wieder anschrauben.
4. Gehäuserückseite mit den mitgelieferten Schrauben an
der Wand befestigen.
5. Batterien (1,5 V AAA LR03) einsetzen und die
Gehäusehälften wieder schließen.
Differential (SWING)
Es können zwei Positionen für den Steckreiter
der Differential-Regelung gewählt werden:
0.4 oder 0.6°C
Drücken Sie anschließend die Reset-Taste um Ihre
Änderung zu aktivieren.
Batterieanzeige
Wenn die Batterien leer sind, erscheint das Symbol
im Display.
Erfolgt der Batteriewechsel innerhalb weniger
Minuten, bleiben das Differential und die eingestellte
Temperatur gespeichert.
Grässlin GmbH
Bundesstraße 36
D-78112 St. Georgen
Germany
Phone: +49 (0) 7724 / 933-0
Fax: +49 (0) 7724 / 933-240
www.graesslin.de
info@graesslin.de
Beachten Sie
• Die nationalen Vorschriften und Sicherheitsbedingungen.
• Eingriffe und Veränderungen am Gerät führen zum
Erlöschen der Gewährleistung und Garantie.
• Das Gerät darf nur für den beschriebenen
Verwendungszweck betrieben werden.
Lesen und beachten Sie diese Anleitung, um eine
einwandfreie Funktion des Gerätes und ein sicheres Arbeiten
zu gewährleisten.
Gefahr durch Stromschlag!
Anschluss und Montage ausschließ-
lich durch Elektrofachkraft!
WARNUNG
Sicherheitshinweise
Note
• The national regulations and safety instructions.
• Interferences and changes to the device will invalidate the
warranty and guaranty rights.
• The device must only be used for the described purpose.
Read and observe these instructions to guarantee a perfect
function of the device and a safe operation.
Risk of electric shock!
Connection and mounting must be
realized by a professional electrician!
WARNING
Safety Instructions
Description of the device
The room thermostat thermio 603 allows you a practical heat
regulation, saves energy and the desired room temperature
can be set easily.
• Control of heating and air-conditioning systems within a
temperature range from + 5°C to + 30°C
• Automatic anti-freeze protection
Designated use
• Surface mounted device which is mounted on walls.
• Suitable for use in dry rooms only!
Technical data
Dimensions H x W x D (mm)
Main voltage
Protection class
Switching capacity
– Ohmic load (VDE, IEC)
– Inductive load cos 0.6φ
Switching output
Function mode
Automatic anti-freeze protection
Differential
Controlled temperature
Temperature meas. range
Display temperature update
Ambient temperature
Accuracy
Resolution
Protection degree
82 x 121 x 18
2 x 1.5 V LR03/AAA
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potential-free
Heating / Cooling
+5°C
0.4 / 0.6°C
+5°C ... + 30°C
+0°C ... + 40°C
every 10 sec.
-5°C ... + 45°C
± 1°C for +20°C
0.5°C
IP 30
Installation and mounting
Connection diagram
Installation
1. Loosen the housing cover from the backside of the
housing using a screwdriver.
2. Unscrew the relay housing and remove it.
3. Connect the wires according to the wiring diagram.
Then mount the relay housing.
4. Fasten the backside of the housing on the wall by means
of the screws included in the delivery.
5. Insert the batteries (1.5 V AAA LR03) and close the two
halves of the housing.
Temperature setting
The room temperature can be set by turning the rotary knob.
1. Set the controller to the desired operating mode: or
The background illumination of the display is
switched on.
2. Turn the rotary knob to set the desired temperature.
The display always shows the current room
temperature.
Operating modes
Slide the controller to the desired position:
OFF
Heating mode
Turn the rotary knob to set the desired temperature.
According to the current room temperature, the boiler
will be set ON or OFF.
Cooling mode
Turn the rotary button to set the desired temperature.
According to the current room temperature, the air-
conditioning system will be set ON or OFF.
If the boiler or the air-conditioning system is switched
ON, the symbol appears in the display.
Differential (SWING)
Two positions for the jumper of the
differential regulation can be selected:
0.4 or 0.6°C
Afterwards press the Reset key to make your modication
effective.
Battery status display
If the batteries are empty, the symbol appears on the
display.
If the battery change is carried out within a few
minutes, the differential and the preset temperature
remain stored.
Mode d‘emploi Bedieningshandleiding
thermio 603 thermio 603
FR NL
20.9
°C 20.9
°C
1.5 m 1.5 m
Max. 6(2)A 250 VAC Max. 6(2)A 250 VAC
RESET
SWING
RESET
SWING
SWING
Important
• Respectez les prescriptions et consignes de sécurité
nationales.
• Toute intervention ou modication sur l'appareil entraîne la
perte de la garantie.
• L’appareil ne doit être utilisé que conformément à l'emploi
prévu décrit dans ce manuel.
Lisez et respectez ce mode d'emploi an de garantir un
fonctionnement correct de l'appareil et un travail en toute
sécurité.
Danger d’électrocution!
Le raccordement et le montage ne
doivent être effectués que par des
électriciens qualiés !
AVERTISSEMENT
Consignes de sécurité
Description de l'appareil
Le thermostat d'ambiance thermio 603 permet
une régulation pratique de la température, permet
d'économiser de l'énergie et il peut être réglé facilement
sur la température ambiante souhaitée.
• Commandes de chauffages et d'installations de
conditionnement d'air dans une plage de température
de + 5°C à + 30°C
• Mise hors gel automatique
Utilisation correcte
• Installation apparente du dispositif.
• Uniquement pour une utilisation dans des locaux secs !
Caractéristiques techniques
Dimensions H x L x P (mm)
Tension d'alimentation
Classe de protection
Puissance de commutation
– Charge ohmique (VDE, CEI)
– Charge inductive cos. 0,6φ
Sortie de commutation
Mode de fonctionnement
Mise hors gel automatique
Mode différentiel
Température régulée
Champ de mesure
Afchage actualisation de la
température
Température ambiante
Précision de marche
Résolution
Type de protection
82 x 121 x 18
2 x 1,5 V LR03/AAA
||
max. 6 A / 250 V CA/50 Hz
max. 2 A / 250 V CA/50 Hz
sans potentiel
Chauffage / refroidissement
+5°C
0,4 / 0,6°C
+5°C ... + 30°C
+0°C ... + 40°C
toutes les 10 sec.
-5°C ... + 45°C
± 1°C à +20°C
0,5°C
IP 30
Installation et montage
Schéma de raccordement
Installation
1. Dévisser le couvercle du boîtier de la face arrière du
boîtier à l'aide d'un tournevis.
2. Dévisser la carcasse de relais et l’enlever.
3. Connecter les ls, voir schéma de raccordement.
Ensuite, revisser la carcasse de relais.
4. Fixer la face arrière du boîtier sur le mur à l'aide des
vis livrées.
5. Mettre les batteries en place (1,5 V AAA LR03) et
fermer les deux moitiés du boîtier.
Réglage de la température
Utiliser le bouton tournant pour régler la température
ambiante.
1. Régler le régulateur sur le mode de fonctionnement
souhaité : ou
L'éclairage d'arrière-plan de l'afchage s'allume.
2. Utiliser le bouton tournant pour régler la température
souhaitée.
L'afchage indique toujours la température ambiante
actuelle.
Modes opératoires
Placer le régulateur sur la position souhaitée :
ARRÊT
Mode de chauffage
Utiliser le bouton tournant pour régler la température
souhaitée. En fonction de la température ambiante
actuelle, le surchauffeur est mis en marche ou arrêté.
Mode de refroidissement
Utiliser le bouton tournant pour régler la température
souhaitée. En fonction de la température ambiante
actuelle, la climatisation est mise en marche ou arrêtée.
Lorsque le surchauffeur ou la climatisation est mis(e) en
marche, le symbole est afché.
Différentiel (SWING)
Deux positions pour les cavaliers enchables
de la régulation différentielle peuvent être
sélectionnée.
0,4 ou 0,6°C
Ensuite, appuyer sur la touche Reset pour activer la
modication.
Afchage des batteries
Lorsque les batteries sont vides, le symbole est afché.
Lorsque le remplacement des batteries ne dure que
plusieurs minutes, le différentiel et la température
réglée restent enregistrés.
Neemt het volgende in acht
• De nationale voorschriften en veiligheidsvoorwaarden
• Modicaties en wijzigingen aan het apparaat leiden tot het
vervallen van de garantie.
• Het apparaat mag alleen worden gebruikt voor het
voorgeschreven gebruiksdoel.
Lees en neem beslist deze handleiding in acht om een
onberispelijke werking van het apparaat en een veilig werken
te waarborgen.
Gevaar door elektrische schok!
Aansluiting en montage uitsluitend
door een elektromonteur!
WAARSCHUWING
Veiligheidsaanwijzingen
Beschrijving apparaat
De kamerthermostaat thermio 603 maakt een praktische
warmteregeling mogelijk, spaart energie en kan op
eenvoudige wijze ingesteld worden op de gewenste
ruimtetemperatuur.
• Besturing van verwarmingen en airconditionings binnen
een temperatuurgebied van + 5°C tot + 30°C
• Automatische vorstbescherming
Gebruik volgens de voorschriften
• Opbouwapparaat voor installatie aan wanden
• Alleen geschikt voor gebruik in droge ruimtes!
Technische gegevens
Afmetingen h x b x d (mm)
Aansluitspanning:
Beschermingsklasse
Schakelvermogen
– ohmse belasting (VDE, IEC)
– inductieve belasting cos 0,6φ
Schakeluitgang
Functie-modus
Automatische vorstbescherming
Differentieel
Stuurtemperatuur
Temperatuurmeetgebied
Display temperatuurupdate
Omgevingstemperatuur
Gangnauwkeurigheid
Resolutie
Beschermingsklasse
82 x 121 x 18
2 x 1,5 V LR03/AAA
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potentiaalvrij
verwarmen / koelen
+5°C
0.4 / 0.6°C
+5°C ... + 30°C
+0°C ... + 40°C
elke 10 sec.
-5°C ... + 45°C
± 1°C bij +20°C
0,5°C
IP 30
Installatie en montage
Aansluitschema
Installatie
1. Deksel van de behuizing met een schroevendraaier
losmaken aan de achterkant van de behuizing.
2. Relaisbehuizing losschroeven en verwijderen.
3. Draden aansluiten, zie aansluitschema.
Vervolgens de relaisbehuizing weer vastschroeven.
4. Achterkant van de behuizing met de meegeleverde
schroeven bevestigen aan de wand.
5. Batterijen (1,5 V AAA LR03) erin zetten en de
behuizingsdelen weer sluiten.
Temperatuurinstelling
De ruimtetemperatuur kunt u instellen met de draaiknop.
1. Zet de regelaar op de gewenste modus: of
De achtergrondverlichting van de display gaat aan.
2. Stel de gewenste temperatuur in met de draaiknop.
Op de display wordt altijd de actuele ruimtetemperatuur
getoond.
Modi
Schuif de regelaar op de gewenste positie:
UIT
Verwarmingsmodus
Stel de gewenste temperatuur in met de draaiknop.
Afhankelijk van de actuele ruimtetemperatuur wordt de
boiler IN of UIT geschakeld.
Koelmodus
Stel de gewenste temperatuur in met de draaiknop.
Afhankelijk van de actuele ruimtetemperatuur wordt de
airconditioning IN of UIT geschakeld.
Wanneer de boiler of de airconditioning IN geschakeld
zijn, verschijnt het symbool op de display.
Batterij-indicatie
Wanneer de batterijen leeg zijn, verschijnt het symbool
op de display.
Vindt de vervanging van de batterij binnen enkele
minuten plaats, blijven het differentieel en de
ingestelde temperatuur opgeslagen.
Differentieel (SWING)
Er kunnen twee posities gekozen worden
voor de ruitertjes van de differentieel-
regeling:
0.4 of 0.6°C
Druk vervolgens op de reset-toets om uw wijziging te
activeren.
SWING

Produkt Specifikationer

Mærke: Grässlin
Kategori: Termostat
Model: Thermio 703

Har du brug for hjælp?

Hvis du har brug for hjælp til Grässlin Thermio 703 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Termostat Grässlin Manualer

Grässlin

Grässlin Famoso 500 Manual

12 Januar 2025
Grässlin

Grässlin FM1STUZH Manual

21 August 2024
Grässlin

Grässlin Famoso 601 RF Manual

18 August 2024
Grässlin

Grässlin Amica Mio Manual

15 August 2024
Grässlin

Grässlin Chronostat 6E Manual

14 August 2024
Grässlin

Grässlin Chronostat2 Manual

12 August 2024
Grässlin

Grässlin Chronostat 5E Manual

12 August 2024
Grässlin

Grässlin Famoso 801 Manual

11 August 2024
Grässlin

Grässlin Famoso 601rf Manual

11 August 2024
Grässlin

Grässlin Feeling RF Manual

10 August 2024

Termostat Manualer

Nyeste Termostat Manualer

Nest

Nest Learning Thermostat 4th Gen Manual

15 August 2025
Honeywell

Honeywell RTH9580WF1005 Manual

14 August 2025
Honeywell

Honeywell YCT30A1003 Manual

14 August 2025
Honeywell

Honeywell RTHL3550D1006 Manual

14 August 2025
Honeywell

Honeywell YCT87K1003 Manual

14 August 2025
Honeywell

Honeywell CT30A1005 Manual

14 August 2025
Honeywell

Honeywell RTH6450D Manual

14 August 2025
Honeywell

Honeywell CT62B1015/U Manual

14 August 2025
Renkforce

Renkforce MH-810HN Manual

14 August 2025
Honeywell

Honeywell RTH2310B1002/A Manual

13 August 2025
