thermio 713 thermio 713
Gerätebeschreibung
Der Raumthermostat thermio 713 ermöglicht eine praktische
Wärmeregelung, spart Energie und lässt sich auf einfache
Weise auf die gewünschte Raumtemperatur einstellen.
• Steuerung von Heizungen und Klimaanlagen innerhalb
einer Temperaturspanne von + 5°C bis + 35°C
• Regulierung von Fan Coils
• Automatischer Frostschutz
Bestimmungsgemäße Verwendung
• Aufputzgerät zur Installation an Wänden.
• Nur für den Einsatz in trockenen Räumen geeignet!
Installation und Montage
Anschlussplan
thermio_touch/de/en/fr/nl/10/10/01
20.9
°C
20.9
°C
1.5 m
Installation
1. Gehäusedeckel mit einem Schraubenzieher von der
Gehäuserückseite abschrauben.
2. Drähte anschließen, siehe Anschlussplan.
3. Gehäuserückseite mit den mitgelieferten Schrauben an
der Wand befestigen.
4. Gehäusedeckel auf die Gehäuserückseite setzen und
die beiden Gehäusehälften wieder verschrauben.
Betriebsmodi
Schieben Sie den Regler auf die gewünschte Position:
AUS
Heizmodus
Stellen Sie die gewünschte Temperatur mit den Tasten
+ und – ein. Je nach aktueller Raumtemperatur wird der
Boiler EIN oder AUS geschalten.
Kühlmodus
Stellen Sie die gewünschte Temperatur mit den Tasten
+ und – ein. Je nach aktueller Raumtemperatur wird die
Klimaanlage EIN oder AUS geschalten.
Wenn der Boiler oder die Klimaanlage EIN geschalten
sind, erscheint das Symbol
im Display.
Geschwindigkeits-Regler für den Fan Coil:
Stufe 1 (F1) = langsame Geschwindigkeit
Stufe 2 (F2) = mittlerer Geschwindigkeit
Stufe 3 (F3) = maximale Geschwindigkeit
Temperatureinstellung
Die Raumtemperatur können Sie mit den Tasten + und –
einstellen.
1. Stellen Sie den Regler auf den gewünschten
Betriebsmodus:
oder
2. Drücken Sie die Taste + oder – zweimal.
Die Hintergrundbeleuchtung des Displays geht an
und die Temperaturanzeige blinkt.
3. Stellen Sie die gewünschte Temperatur mit den Tasten
+ und – ein.
Erfolgt 10 Sekunden lang keine Eingabe, wird die
eingestellte Temperatur gespeichert und im Display
erscheint wieder die aktuelle Raumtemperatur.
Drücken Sie die Taste + oder – einmal um die
Hintergrundbeleuchtung des Displays für 15
Sekunden einzuschalten.
Technische Daten
Maße H x B x T (mm)
Anschlussspannung
Schutzklasse
Schaltleistung
– ohmsche Last (VDE, IEC)
– induktive Last cos φ 0,6
Schaltausgang
Funktions-Modus
Geschw. Fan Coil
Automatischer Frostschutz
Differential
Steuertemperatur
Temperaturmessbereich
Display Temperaturupdate
Umgebungstemperatur
Ganggenauigkeit
Auösung
Schutzart
82 x 111 x 26
220-240 V/50-60 Hz
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potentialfrei
Heizen / Kühlen
3 Geschwindigkeiten
+5°C
0.4 / 0.6°C
+5°C ... + 35°C
+0°C ... + 40°C
alle 10 Sek.
-5°C ... + 45°C
± 1°C bei +20°C
0,5°C
IP30
Differential (SWING)
Es können zwei Positionen für den Steckreiter
der Differential-Regelung gewählt werden:
0.4 oder 0.6°C
Drücken Sie anschließend die Reset-Taste um
Ihre Änderung zu aktivieren.
Der Differential-Steckreiter sowie die Reset-Taste
bendet sich auf der Innenseite des Gehäusedeckels.
PID
SWING
0.4/0.6
ON/OFF
Grässlin GmbH
Bundesstraße 36
D-78112 St. Georgen
Germany
Phone: +49 (0) 7724 / 933-0
Fax: +49 (0) 7724 / 933-240
www.graesslin.de
info@graesslin.de
Beachten Sie
• Die nationalen Vorschriften und Sicherheitsbedingungen.
• Eingriffe und Veränderungen am Gerät führen zum
Erlöschen der Gewährleistung und Garantie.
• Das Gerät darf nur für den beschriebenen
Verwendungszweck betrieben werden.
Lesen und beachten Sie diese Anleitung, um eine
einwandfreie Funktion des Gerätes und ein sicheres Arbeiten
zu gewährleisten.
Gefahr durch Stromschlag!
Anschluss und Montage ausschließ-
lich durch Elektrofachkraft!
WARNUNG
Sicherheitshinweise
HEATING/
COOLING
Max.
6(2)A 250 VAC
FAN
230 V AC 50Hz
Bedienungsanleitung Operating Manual
DE
EN
1.5 m
Note
• The national regulations and safety instructions.
• Interferences and changes to the device will invalidate the
warranty and guaranty rights.
• The device must only be used for the described purpose.
Read and observe these instructions to guarantee a perfect
function of the device and a safe operation.
Risk of electric shock!
Connection and mounting must be
realized by a professional electrician!
WARNING
Safety Instructions
Description of the device
The room thermostat thermio 713 allows you a practical heat
regulation, saves energy and the desired room temperature
can be set easily.
• Control of heating and air-conditioning systems within a
temperature range from + 5°C to + 35°C
• Automatic anti-freeze protection
• Regulation of fan coils
Designated use
• Surface mounted device which is mounted on walls.
• Suitable for use in dry rooms only!
Technical data
Dimensions H x W x D (mm)
Main voltage
Protection class
Switching capacity
– Ohmic load (VDE, IEC)
– Inductive load cos φ 0.6
Switching output
Function mode
Velocity fan coil
Automatic anti-freeze protection
Differential
Controlled temperature
Temperature meas. range
Display temperature update
Ambient temperature
Accuracy
Resolution
Protection degree
82 x 111 x 26
220-240 V/50-60 Hz
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potential-free
Heating / Cooling
3 different speeds
+5°C
0.4 / 0.6°C
+5°C ... + 35°C
+0°C ... + 40°C
every 10 sec.
-5°C ... + 45°C
± 1°C for +20°C
0.5°C
IP 30
Installation and mounting
Installation
1. Unscrew the housing cover from the backside of the
housing using a screwdriver.
2. Connect the wires according to the wiring diagram.
3. Fasten the backside of the housing on the wall by means
of the screws included in the delivery.
4. Place the housing cover on the backside of the housing
and screw the two halves together.
Connection diagram
Temperature setting
The room temperature can be set by pressing the keys +
and -.
1. Set the controller to the desired operating mode:
or
2. Press the keys + or - twice.
The background illumination of the display goes on
and the temperature indication ashes.
3. Use the keys + and - to set the desired temperature.
If you do not enter anything within 10 seconds, the set
temperature is stored and the current room temperature
is shown again on the display.
Press the key + or - once in order to switch on the
background illumination of the display for 15 seconds.
Operating modes
Slide the controller to the desired position:
OFF
Heating mode
Use the keys + and - to set the desired temperature.
According to the current room temperature, the boiler
will be set ON or OFF.
Cooling mode
Use the keys + and - to set the desired temperature.
According to the current room temperature, the air-
conditioning system will be set ON or OFF.
If the boiler or the air-conditioning system is switched
ON, the symbol
appears in the display.
Differential (SWING)
Two positions for the jumper of the differential
regulation can be selected:
0.4 or 0.6°C
Afterwards press the Reset key to make your
modication effective.
The differential jumper and the Reset key are located
on the inside of the housing cover.
Speed controller for the fan coil:
Step 1 (F1) = slow speed
Step 2 (F2) = medium speed
Step 3 (F3) = maximum speed
PID
SWING
0.4/0.6
ON/OFF
HEATING/
COOLING
Max.
6(2)A 250 VAC
FAN
230 V AC 50Hz
thermio 713 thermio 713
20.9
°C
20.9
°C
Mode d‘emploi Bedieningshandleiding
FR
NL
1.5 m
Diferenţial (SWING)
Pot  selectate două poziţii pentru modulul cu ştift
al reglării diferenţialului:
0.4 sau 0.6°C
Apăsaţi apoi tasta de reset, pentru a activa
modicarea efectuată.
Modulul cu ştift pentru diferenţial precum şi tasta
de resetare se aă pe partea interioară a capacului
carcasei.
PID
SWING
0.4/0.6
ON/OFF
Important
• Respectez les prescriptions et consignes de sécurité
nationales.
• Toute intervention ou modication sur l'appareil entraîne la
perte de la garantie.
• L’appareil ne doit être utilisé que conformément à l'emploi
prévu décrit dans ce manuel.
Lisez et respectez ce mode d'emploi an de garantir un
fonctionnement correct de l'appareil et un travail en toute
sécurité.
Danger d’électrocution!
Le raccordement et le montage ne
doivent être effectués que par des
électriciens qualiés !
AVERTISSEMENT
Consignes de sécurité
Description de l'appareil
Le thermostat d'ambiance thermio 713 permet une
régulation pratique de la température, permet d'économiser
de l'énergie et il peut être réglé facilement sur la
température ambiante souhaitée.
• Commandes de chauffages et d'installations de
conditionnement d'air dans une plage de température de
+ 5°C à + 35°C
• Mise hors gel automatique
• Régulation de ventilateurs
Utilisation correcte
• Installation apparente du dispositif.
• Uniquement pour une utilisation dans des locaux secs !
Caractéristiques techniques
Dimensions H x L x P (mm)
Tension d'alimentation
Classe de protection
Puissance de commutation
– Charge ohmique (VDE, CEI)
– Charge inductive cos. φ 0,6
Sortie de commutation
Mode de fonctionnement
Vitesse ventilateur
Mise hors gel automatique
Mode différentiel
Température régulée
Champ de mesure
Afchage actualisation de la
température
Température ambiante
Précision de marche
Résolution
Type de protection
82 x 111 x 26
220-240 V/50-60 Hz
||
max. 6 A / 250 V CA/50 Hz
max. 2 A / 250 V CA/50 Hz
sans potentiel
Chauffage / refroidissement
3 vitesses différentes
+5°C
0,4 / 0,6°C
+5°C ... + 35°C
+0°C ... + 40°C
toutes les 10 sec.
-5°C ... + 45°C
± 1°C à +20°C
0,5°C
IP 30
Installation et montage
Installation
1. Dévisser le couvercle du boîtier de la face arrière du
boîtier à l'aide d'un tournevis.
2. Connecter les ls, voir schéma de raccordement.
3. Fixer la face arrière du boîtier sur le mur à l'aide des
vis livrées.
4. Placer le couvercle sur la face arrière du boîtier et
revisser les deux moitiés du boîtier.
Schéma de raccordement
Neemt het volgende in acht
• De nationale voorschriften en veiligheidsvoorwaarden
• Modicaties en wijzigingen aan het apparaat leiden tot het
vervallen van de garantie.
• Het apparaat mag alleen worden gebruikt voor het
voorgeschreven gebruiksdoel.
Lees en neem beslist deze handleiding in acht om een
onberispelijke werking van het apparaat en een veilig werken
te waarborgen.
Gevaar door elektrische schok!
Aansluiting en montage uitsluitend
door een elektromonteur!
WAARSCHUWING
Veiligheidsaanwijzingen
Beschrijving apparaat
De kamerthermostaat thermio 713 maakt een praktische
warmteregeling mogelijk, spaart energie en kan op
eenvoudige wijze ingesteld worden op de gewenste
ruimtetemperatuur.
• Besturing van verwarmingen en airconditionings binnen
een temperatuurgebied van + 5°C tot + 35°C
• Automatische vorstbescherming
• Regulering van fan coils
Gebruik volgens de voorschriften
• Opbouwapparaat voor installatie aan wanden
• Alleen geschikt voor gebruik in droge ruimtes!
Technische gegevens
Afmetingen h x b x d (mm)
Aansluitspanning:
Beschermingsklasse
Schakelvermogen
– ohmse belasting (VDE, IEC)
– inductieve belasting cos φ 0,6
Schakeluitgang
Functie-modus
Snelh. fan coil
Automatische vorstbescherming
Differentieel
Stuurtemperatuur
Temperatuurmeetgebied
Display temperatuurupdate
Omgevingstemperatuur
Gangnauwkeurigheid
Resolutie
Beschermingsklasse
82 x 111 x 26
220-240 V/50-60 Hz
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potentiaalvrij
verwarmen / koelen
3 snelheden
+5°C
0.4 / 0.6°C
+5°C ... + 35°C
+0°C ... + 40°C
elke 10 sec.
-5°C ... + 45°C
± 1°C bij +20°C
0,5°C
IP 30

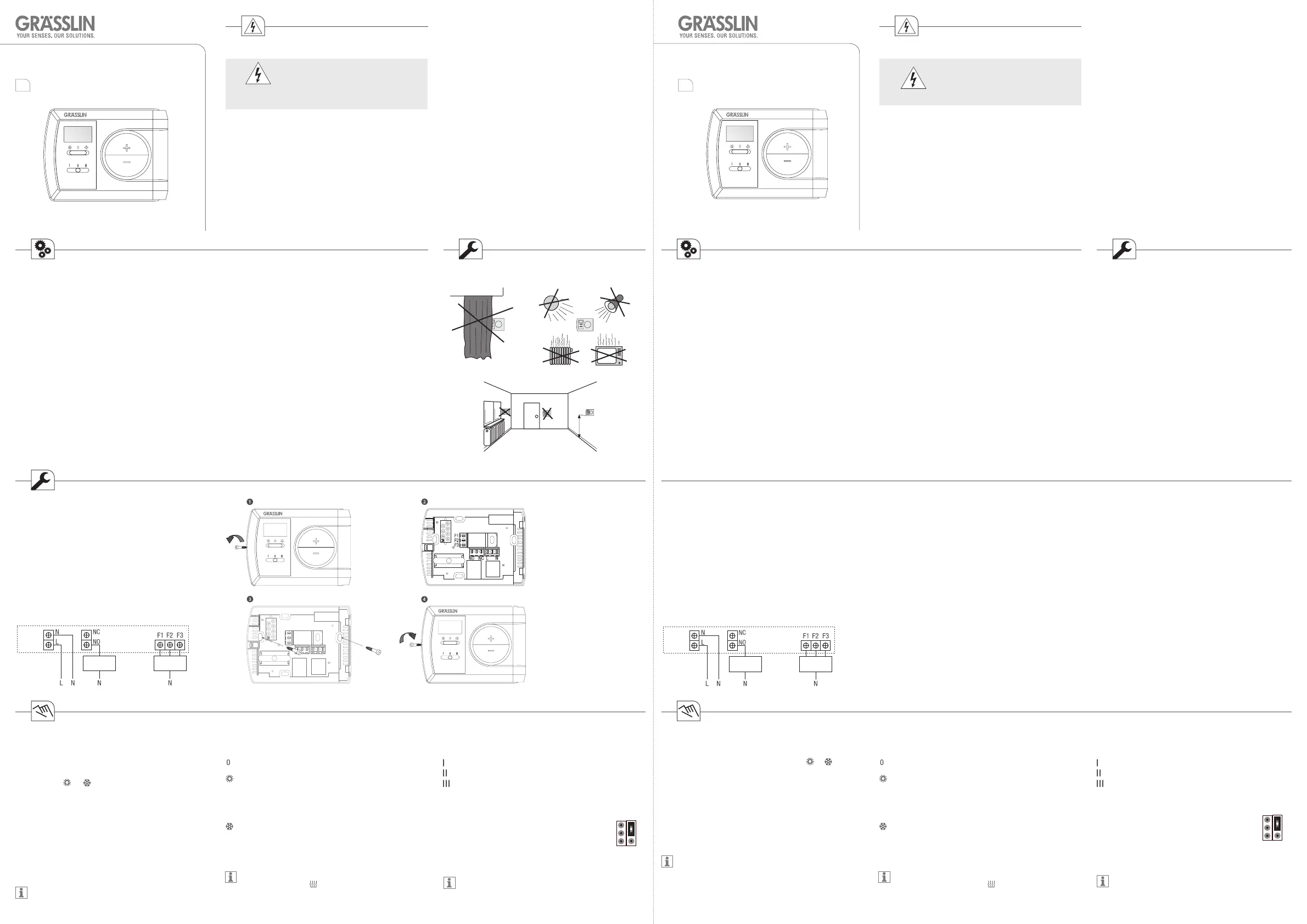

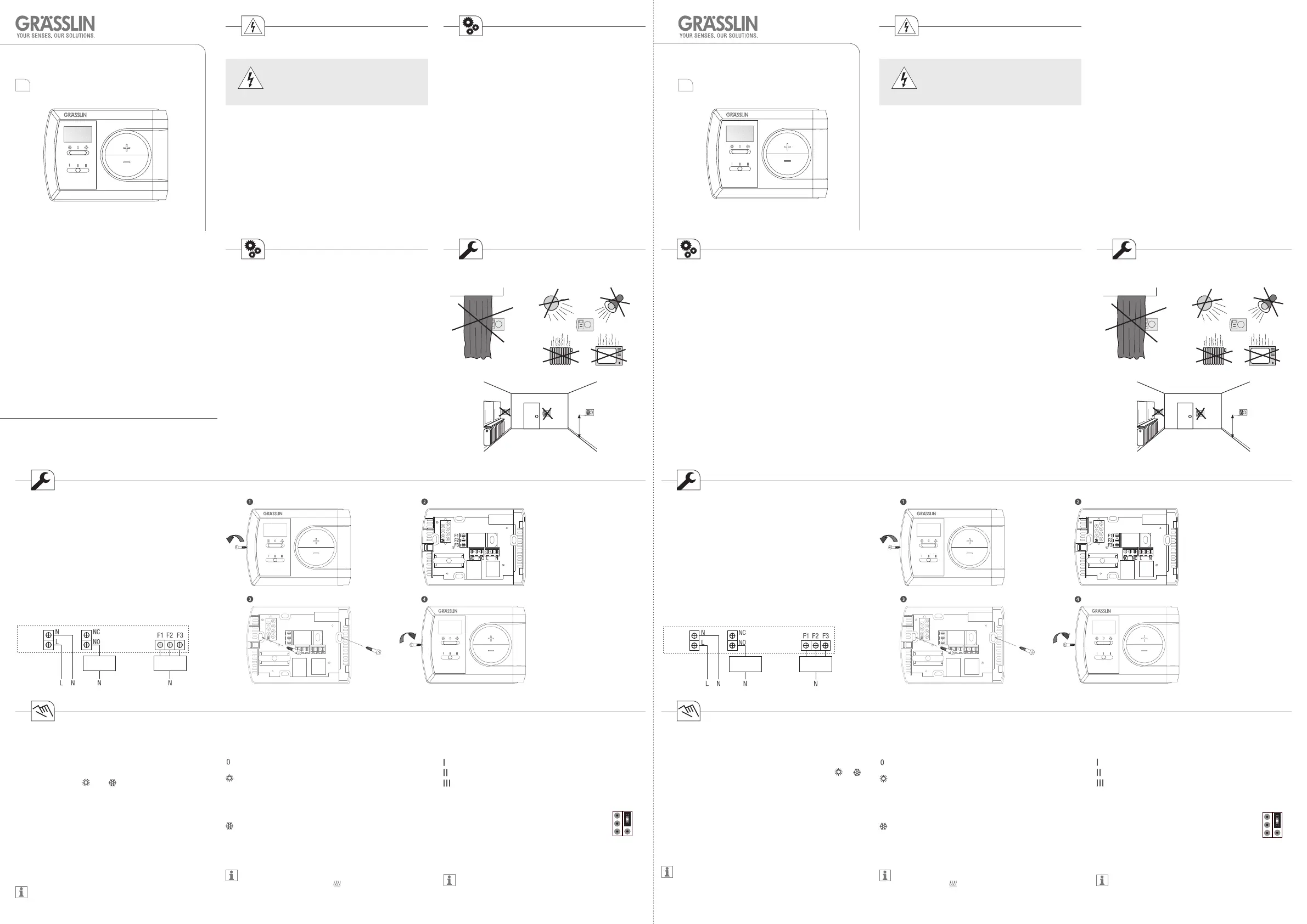

Installatie en montage
Installatie
1. Deksel van de behuizing met een schroevendraaier
losmaken aan de achterkant van de behuizing.
2. Draden aansluiten, zie aansluitschema.
3. Achterkant van de behuizing met de meegeleverde
schroeven bevestigen aan de wand.
4. Deksel van de behuizing op de achterkant van de
behuizing zetten en de beide behuizingsdelen weer
vastschroeven.
Aansluitschema
Temperatuurinstelling
De ruimtetemperatuur kunt u instellen met de toetsen + en –.
1. Zet de regelaar op de gewenste modus:
of
2. Druk twee keer op de toets + of –.
De achtergrondverlichting van de display gaat aan en
de temperatuurindicatie knippert.
3. Stel de gewenste temperatuur in met de toetsen + en –.
Vindt 10 seconden lang geen invoer plaats, wordt de
ingestelde temperatuur opgeslagen en op de display
verschijnt weer de actuele ruimtetemperatuur.
Druk één keer op de toets + of – om de
achtergrondverlichting van de display gedurende 15
seconden in te schakelen.
Modi
Schuif de regelaar op de gewenste positie:
UIT
Verwarmingsmodus
Stel de gewenste temperatuur in met de toetsen + en –.
Afhankelijk van de actuele ruimtetemperatuur wordt de
boiler IN of UIT geschakeld.
Koelmodus
Stel de gewenste temperatuur in met de toetsen + en –.
Afhankelijk van de actuele ruimtetemperatuur wordt de
airconditioning IN of UIT geschakeld.
Wanneer de boiler of de airconditioning IN geschakeld
zijn, verschijnt het symbool
op de display.
Snelheidsregelaar voor de fan coil:
Stand 1 (F1) = langzame snelheid
Stand 2 (F2) = middelste snelheid
Stand 3 (F3) = maximale snelheid
Réglage de la température
Utiliser les touches + et - pour régler la température
ambiante.
1. Régler le régulateur sur le mode de fonctionnement
souhaité :
ou
2. Appuyez deux fois sur la touche + et -.
L'éclairage d'arrière-plan de l'afchage s'allume et
l'afchage de la température clignote.
3. Utiliser les touches + et - pour régler la température
souhaitée.
Si aucune entrée n'est effectuée en l'espace de 10
secondes, la température réglée est enregistrée et la
température ambiante actuelle est afchée.
Appuyer une fois sur la touche + ou - pour allumer
l'éclairage d'arrière-plan pendant 15 secondes.
Modes opératoires
Placer le régulateur sur la position souhaitée :
ARRÊT
Mode de chauffage
Utiliser les touches + et - pour régler la température
souhaitée. En fonction de la température ambiante
actuelle, le surchauffeur est mis en marche ou arrêté.
Mode de refroidissement
Utiliser les touches + et - pour régler la température
souhaitée. En fonction de la température ambiante
actuelle, la climatisation est mise en marche ou arrêtée.
Lorsque le surchauffeur ou la climatisation est mis(e) en
marche, le symbole
est afché.
Reglaj viteză pentru Fan Coil:
Treapta 1 (F1) = viteză redusă
Treapta 2 (F2) = viteză medie
Treapta 3 (F3) = viteză maximă
Differentieel (SWING)
Er kunnen twee posities gekozen worden voor
de ruitertjes van de differentieel-regeling:
0.4 of 0.6°C
Druk vervolgens op de reset-toets om uw
wijziging te activeren.
Het differentiaal-ruitertje en de reset-toets bevinden
zich aan de binnenzijde van de deksel van de
behuizing.
PID
SWING
0.4/0.6
ON/OFF
HEATING/
COOLING
Max.
6(2)A 250 VAC
FAN
230 V AC 50Hz
HEATING/
COOLING
Max.
6(2)A 250 VAC
FAN
230 V AC 50Hz

Produkt Specifikationer

Mærke: Grässlin
Kategori: Termostat
Model: Thermio 713

Har du brug for hjælp?

Hvis du har brug for hjælp til Grässlin Thermio 713 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Termostat Grässlin Manualer

Grässlin

Grässlin Chronostat RTC 7 Manual

26 September 2025
Grässlin

Grässlin Chronostat 800 Manual

26 September 2025
Grässlin

Grässlin Thermio Eco C7SB Manual

26 September 2025
Grässlin

Grässlin Famoso 500 Manual

12 Januar 2025
Grässlin

Grässlin FM1STUZH Manual

21 August 2024
Grässlin

Grässlin Famoso 601 RF Manual

18 August 2024
Grässlin

Grässlin Amica Mio Manual

15 August 2024
Grässlin

Grässlin Chronostat 6E Manual

14 August 2024
Grässlin

Grässlin Chronostat2 Manual

12 August 2024
Grässlin

Grässlin Chronostat 5E Manual

12 August 2024

Termostat Manualer

Nyeste Termostat Manualer

Homematic IP

Homematic IP HMIP-eTRV Manual

30 September 2025
Xavax

Xavax UT 200 Manual

29 September 2025
Delta Dore

Delta Dore Tybox Control Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 XL Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 BK Manual

28 September 2025
Stiebel Eltron

Stiebel Eltron RTU-TC Manual

28 September 2025
Stiebel Eltron

Stiebel Eltron RTF-TC Manual

27 September 2025
GENERAL Life

GENERAL Life NORA 270S Manual

25 September 2025
GENERAL Life

GENERAL Life HT11S Manual

25 September 2025
