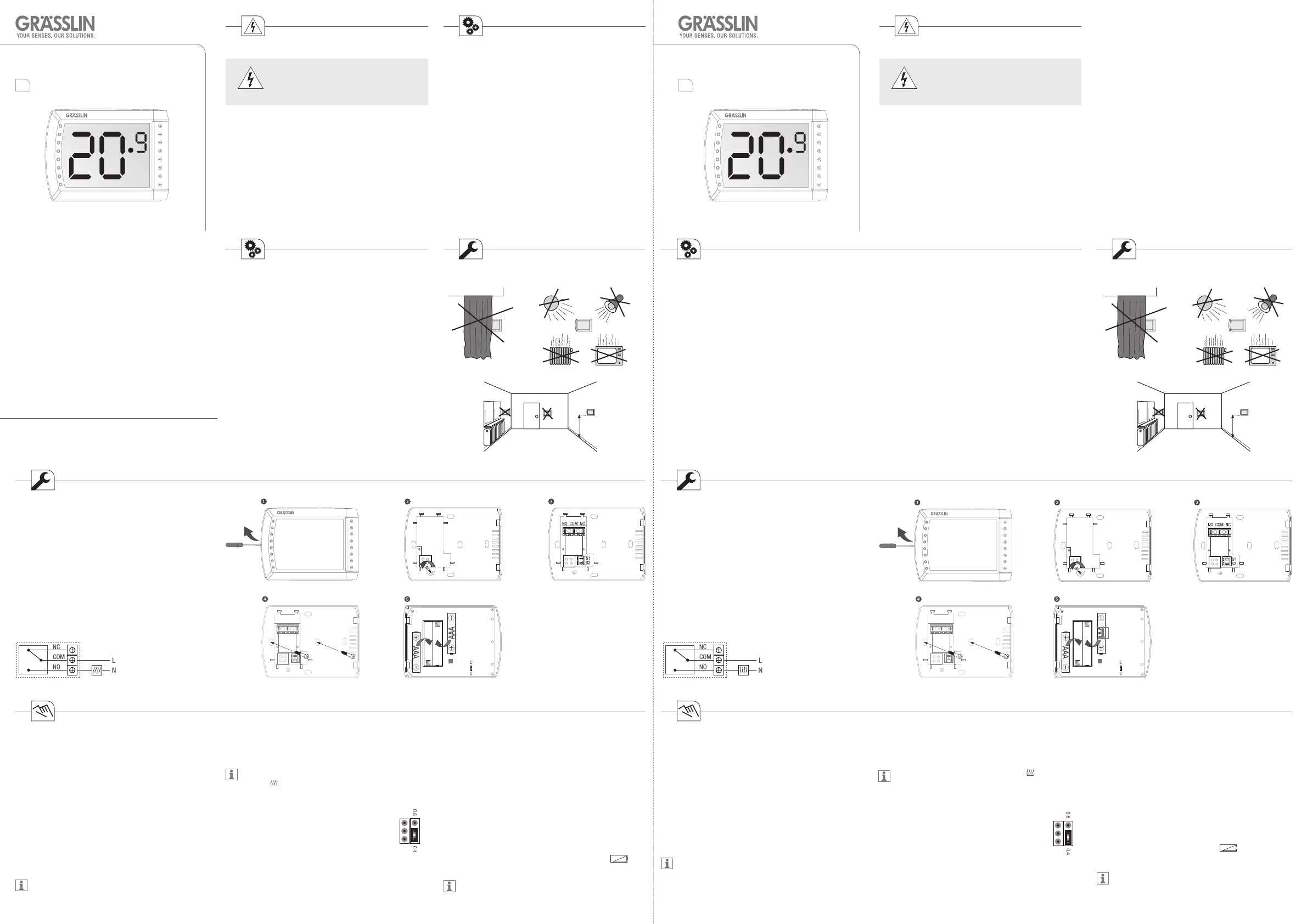

Side 1/4
Temperature reduction by means of a remote switch
An independent, potential-free switching element can
be connected to the input terminals S1-S2 (e.g. time
Differential (SWING)
Two positions for the jumper of the differential
regulation can be selected:
0.4 or 0.6°C
Afterwards press the Reset key to make your
modication effective.
thermio touch thermio touch
Gerätebeschreibung
Der Raumthermostat thermio touch ermöglicht eine
praktische Wärmeregelung, spart Energie und lässt sich
auf einfache Weise auf die gewünschte Raumtemperatur
einstellen.
• Steuerung von Heizungen innerhalb einer
Temperaturspanne von + 5°C bis + 35°C
• Automatischer Frostschutz
• Externer Eingang
Bestimmungsgemäße Verwendung
• Aufputzgerät zur Installation an Wänden.
• Nur für den Einsatz in trockenen Räumen geeignet!
Installation und Montage
Anschlussplan
thermio_touch/de/en/fr/nl/10/10/01
1.5 m 1.5 m
Installation
1. Gehäusedeckel mit einem Schraubenzieher von der
Gehäuserückseite lösen.
2. Relaisgehäuse aufschrauben und abnehmen.
3. Drähte anschließen, siehe Anschlussplan.
Anschließend das Relaisgehäuse wieder anschrauben.
4. Gehäuserückseite mit den mitgelieferten Schrauben an
der Wand befestigen.
5. Batterien (1,5 V AAA LR03) einsetzen und die
Gehäusehälften wieder schließen.
Betriebsmodi
Der Raumthermostat arbeitet im Dauerbetrieb auf der
eingestellten Raumtemperatur im Heizmodus.
Wenn der Boiler EIN geschalten ist, erscheint das
Symbol
im Display.
Temperaturabsenkung mit Fernschalter
An die Eingangsklemmen S1-S2 des externen Eingangs kann
ein unabhängiges potentialfreies Schaltelement,
Differential (SWING)
Es können zwei Positionen für den Steckreiter der
Differential-Regelung gewählt werden:
0.4 oder 0.6°C
Drücken Sie anschließend die Reset-Taste um Ihre
Änderung zu aktivieren.
Batterieanzeige
Wenn die Batterien leer sind, erscheint das Symbol
im Display.
Erfolgt der Batteriewechsel innerhalb weniger
Minuten, bleiben das Differential und die eingestellte
Temperatur gespeichert.
Temperatureinstellung
Die Raumtemperatur können Sie durch Berühren des
Displays einstellen.
1. Drücken Sie zweimal auf das Display.
Die Hintergrundbeleuchtung des Displays geht an
und die Temperaturanzeige blinkt.
2. Drücken Sie auf die rechte Seite des Displays um die
Temperatur zu reduzieren oder auf die linke Seite um
die Temperatur zu erhöhen.
Erfolgt 10 Sekunden lang keine Eingabe, wird die
eingestellte Temperatur gespeichert und im Display
erscheint wieder die aktuelle Raumtemperatur.
Drücken Sie einmal auf das Display, um die
Hintergrundbeleuchtung für 15 Sekunden
einzuschalten.
Max. 6(2)A 250 VAC Max. 6(2)A 250 VAC
Technische Daten
Maße H x B x T (mm)
Anschlussspannung
Schutzklasse
Schaltleistung
– ohmsche Last (VDE, IEC)
– induktive Last cos φ 0,6
Schaltausgang
Funktions-Modus
Automatischer Frostschutz
Differential
Steuertemperatur
Temperaturmessbereich
Display Temperaturupdate
Umgebungstemperatur
Ganggenauigkeit
Auösung
Schutzart
82 x 111 x 26
2 x 1,5 V LR03/AAA
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potentialfrei
Heizen
+5°C
0.4 / 0.6°C
+5°C ... + 35°C
+0°C ... + 40°C
alle 10 Sek.
-5°C ... + 45°C
± 1°C bei +20°C
0,5°C
IP 30
SWING
SWING
RESET
SWING
RESET
SWING
Grässlin GmbH
Bundesstraße 36
D-78112 St. Georgen
Germany
Phone: +49 (0) 7724 / 933-0
Fax: +49 (0) 7724 / 933-240
www.graesslin.de
info@graesslin.de
Beachten Sie
• Die nationalen Vorschriften und Sicherheitsbedingungen.
• Eingriffe und Veränderungen am Gerät führen zum
Erlöschen der Gewährleistung und Garantie.
• Das Gerät darf nur für den beschriebenen
Verwendungszweck betrieben werden.
Lesen und beachten Sie diese Anleitung, um eine
einwandfreie Funktion des Gerätes und ein sicheres Arbeiten
zu gewährleisten.
Gefahr durch Stromschlag!
Anschluss und Montage ausschließ-
lich durch Elektrofachkraft!
WARNUNG
Sicherheitshinweise
(z. B. Zeitschaltuhr, Tür-/Fensterkontakte, Bewegungsmelder,
manueller Schalter,...) angeschlossen werden. Ist dieser
Eingang aktiviert, reduziert sich die eingestellte Temperatur
automatisch um 3C°.
• Offener Schalter: Der Raumthermostat arbeitet auf der
eingestellten Raumtemperatur, z. B. 21°C.
• Geschlossener Schalter: Der Raumthermostat arbeitet 3°C
unter der eingestellten Raumtemperatur,
z. B. 21°C - 3°C = 18°C .
Bedienungsanleitung Operating Manual
DE
EN
Note
• The national regulations and safety instructions.
• Interferences and changes to the device will invalidate the
warranty and guaranty rights.
• The device must only be used for the described purpose.
Read and observe these instructions to guarantee a perfect
function of the device and a safe operation.
Risk of electric shock!
Connection and mounting must be
realized by a professional electrician!
WARNING
Safety Instructions
Description of the device
The room thermostat thermio touch allows you a practical
heat regulation, saves energy and the desired room
temperature can be set easily.
• Control of heating systems within a temperature range
from + 5°C to + 35°C
• Automatic anti-freeze protection
• External input
Designated use
• Surface mounted device which is mounted on walls.
• Suitable for use in dry rooms only!
Technical data
Dimensions H x W x D (mm)
Main voltage
Protection class
Switching capacity
– Ohmic load (VDE, IEC)
– Inductive load cos φ 0.6
Switching output
Function mode
Automatic anti-freeze protection
Differential
Controlled temperature
Temperature meas. range
Display temperature update
Ambient temperature
Accuracy
Resolution
Protection degree
82 x 111 x 26
2 x 1,5 V LR03/AAA
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potential-free
Heating
+5°C
0.4 / 0.6°C
+5°C ... + 35°C
+0°C ... + 40°C
every 10 sec.
-5°C ... + 45°C
± 1°C for +20°C
0.5°C
IP 30
Installation and mounting
Connection diagram
Installation
1. Loosen the housing cover from the backside of the
housing using a screwdriver.
2. Unscrew the relay housing and remove it.
3. Connect the wires according to the wiring diagram.
Then mount the relay housing.
4. Fasten the backside of the housing on the wall by means
of the screws included in the delivery.
5. Insert the batteries (1.5 V AAA LR03) and close the two
halves of the housing.
Temperature setting
The room temperature can be set by touching the display.
1. Touch the display twice.
The background illumination of the display goes on
and the temperature indication ashes.
2. Touch the right side of the display to reduce the
temperature and the left side to increase the temperature.
If you do not enter anything within 10 seconds, the set
temperature is stored and the current room temperature
is shown again on the display.
Touch the display once in order to switch on the
background illumination of the display for 15 seconds.
Operating modes
The room thermostat works continuously and regulates the
set room temperature in the heating mode.
If the boiler is switched ON, the symbol
appears in
the display.
Battery status display
If the batteries are empty, the symbol appears on the
display.
If the battery change is carried out within a few
minutes, the differential and the preset temperature
remain stored.
switch, door/window contacts, motion detector, manual
switch,...). If this input is activated, the set temperature is
automatically reduced by 3°C.
• Switch is open: The room thermostat controls the set
room temperature, e.g. 21°C.
• Switch is closed: The room thermostat regulates the
room temperature to the set temperature minus 3°C,
e.g. 21°C - 3°C = 18°C.

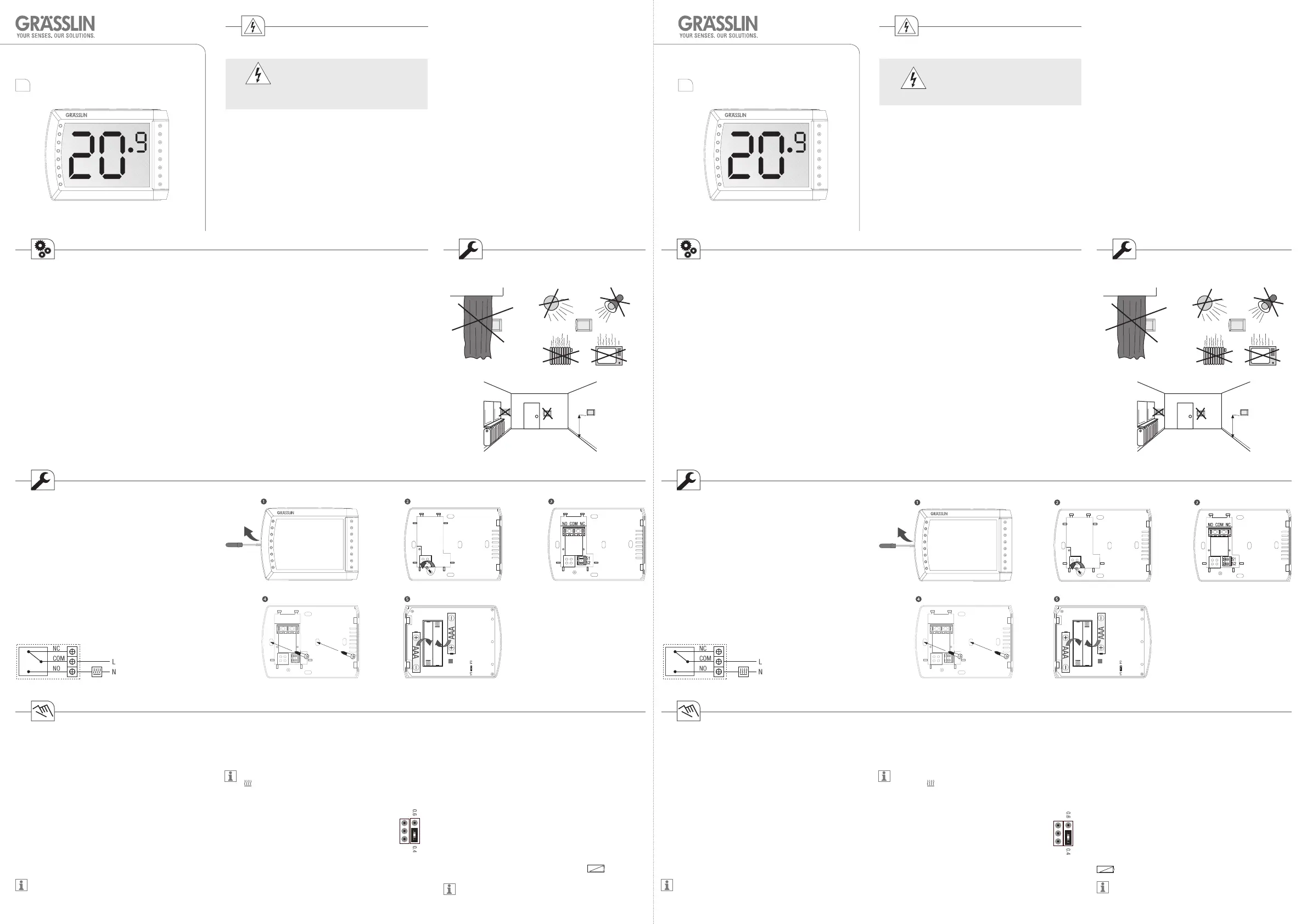

Réglage de la température
Vous pouvez régler la température ambiante en appuyant
sur l'afchage.
1. Appuyez deux fois sur l'afchage.
L'éclairage d'arrière-plan de l'afchage s'allume et
l'afchage de la température clignote.
2. Appuyez sur le côté droit de l'afchage pour réduire la
température ou sur le côté gauche pour augmenter la
température.
Si aucune entrée n'est effectuée en l'espace de 10
secondes, la température réglée est enregistrée et la
température ambiante actuelle est afchée.
Appuyer une fois sur l'afchage pour allumer
l'éclairage d'arrière-plan pendant 15 secondes.
(bijv. tijdschakelklok, deur-/venstercontacten,
bewegingsmelder, handmatige schakelaar,..) worden
aangesloten. Is deze ingang geactiveerd, wordt de
ingestelde temperatuur automatisch 3°C gereduceerd.
• Open schakelaars: De kamerthermostaat werkt op de
ingestelde ruimtetemperatuur, bijv. 21°C.
• Gesloten schakelaars: De kamerthermostaat werkt 3°C
onder de ingestelde ruimtetemperatuur,
bijv. 21°C - 3°C = 18°C .
Mode d‘emploi Bedieningshandleiding
thermio touch thermio touch
FR
NL
Important
• Respectez les prescriptions et consignes de sécurité
nationales.
• Toute intervention ou modication sur l'appareil entraîne la
perte de la garantie.
• L’appareil ne doit être utilisé que conformément à l'emploi
prévu décrit dans ce manuel.
Lisez et respectez ce mode d'emploi an de garantir un
fonctionnement correct de l'appareil et un travail en toute
sécurité.
Danger d’électrocution!
Le raccordement et le montage ne
doivent être effectués que par des
électriciens qualiés !
AVERTISSEMENT
Consignes de sécurité
Description de l'appareil
Le thermostat d'ambiance thermio touch permet une
régulation pratique de la température, permet d'économiser
de l'énergie et il peut être réglé facilement sur la
température ambiante souhaitée.
• Commandes de chauffages dans une plage de
température de + 5°C à + 35°C
• Mise hors gel automatique
• Entrée externe
Utilisation correcte
• Installation apparente du dispositif.
• Uniquement pour une utilisation dans des locaux secs !
Caractéristiques techniques
Dimensions H x L x P (mm)
Tension d'alimentation
Classe de protection
Puissance de commutation
– Charge ohmique (VDE, CEI)
– Charge inductive cos. φ 0,6
Sortie de commutation
Mode de fonctionnement
Mise hors gel automatique
Mode différentiel
Température régulée
Champ de mesure
Afchage actualisation de la
température
Température ambiante
Précision de marche
Résolution
Type de protection
82 x 111 x 26
2 x 1,5 V LR03/AAA
||
max. 6 A / 250 V CA/50 Hz
max. 2 A / 250 V CA/50 Hz
sans potentiel
Chauffage
+5°C
0,4 / 0,6°C
+5°C ... + 35°C
+0°C ... + 40°C
toutes les 10 sec.
-5°C ... + 45°C
± 1°C à +20°C
0,5°C
IP 30
Installation et montage
Schéma de raccordement
Installation
1. Dévisser le couvercle du boîtier de la face arrière du
boîtier à l'aide d'un tournevis.
2. Dévisser la carcasse de relais et l’enlever.
3. Connecter les ls, voir schéma de raccordement.
Ensuite, revisser la carcasse de relais.
4. Fixer la face arrière du boîtier sur le mur à l'aide des
vis livrées.
5. Mettre les batteries en place (1,5 V AAA LR03) et
fermer les deux moitiés du boîtier.
Neemt het volgende in acht
• De nationale voorschriften en veiligheidsvoorwaarden
• Modicaties en wijzigingen aan het apparaat leiden tot het
vervallen van de garantie.
• Het apparaat mag alleen worden gebruikt voor het
voorgeschreven gebruiksdoel.
Lees en neem beslist deze handleiding in acht om een
onberispelijke werking van het apparaat en een veilig werken
te waarborgen.
Gevaar door elektrische schok!
Aansluiting en montage uitsluitend
door een elektromonteur!
WAARSCHUWING
Veiligheidsaanwijzingen
Beschrijving apparaat
De kamerthermostaat thermio touch maakt een praktische
warmteregeling mogelijk, spaart energie en kan op
eenvoudige wijze ingesteld worden op de gewenste
ruimtetemperatuur.
• Besturing van verwarmingen binnen een
temperatuurgebied van + 5°C tot + 35°C
• Automatische vorstbescherming
• Externe ingang
Gebruik volgens de voorschriften
• Opbouwapparaat voor installatie aan wanden
• Alleen geschikt voor gebruik in droge ruimtes!
Technische gegevens
Afmetingen h x b x d (mm)
Aansluitspanning:
Beschermingsklasse
Schakelvermogen
– ohmse belasting (VDE, IEC)
– inductieve belasting cos φ 0,6
Schakeluitgang
Functie-modus
Automatische vorstbescherming
Differentieel
Stuurtemperatuur
Temperatuurmeetgebied
Display temperatuurupdate
Omgevingstemperatuur
Gangnauwkeurigheid
Resolutie
Beschermingsklasse
82 x 111 x 26
2 x 1,5 V LR03/AAA
||
max. 6 A / 250 V AC/50 Hz
max. 2 A / 250 V AC/50 Hz
potentiaalvrij
verwarmen
+5°C
0.4 / 0.6°C
+5°C ... + 35°C
+0°C ... + 40°C
elke 10 sec.
-5°C ... + 45°C
± 1°C bij +20°C
0,5°C
IP 30
Installatie en montage
Aansluitschema
Installatie
1. Deksel van de behuizing met een schroevendraaier
losmaken aan de achterkant van de behuizing.
2. Relaisbehuizing losschroeven en verwijderen.
3. Draden aansluiten, zie aansluitschema.
Vervolgens de relaisbehuizing weer vastschroeven.
4. Achterkant van de behuizing met de meegeleverde
schroeven bevestigen aan de wand.
5. Batterijen (1,5 V AAA LR03) erin zetten en de
behuizingsdelen weer sluiten.
1.5 m
Max. 6(2)A 250 VAC
SWING
RESET
SWING
1.5 m
Max. 6(2)A 250 VAC
SWING
RESET
SWING
Temperatuurinstelling
De ruimtetemperatuur kunt u instellen door de display aan te
raken.
1. Druk twee keer op de display.
De achtergrondverlichting van de display gaat aan en
de temperatuurindicatie knippert.
2. Druk op de rechterzijde van de display om te temperatuur
te reduceren of op de linkerzijde om de temperatuur te
verhogen.
Vindt 10 seconden lang geen invoer plaats, wordt de
ingestelde temperatuur opgeslagen en op de display
verschijnt weer de actuele ruimtetemperatuur.
Druk één keer op de display om de
achtergrondverlichting gedurende 15 seconden in te
schakelen.
Modi
De kamerthermostaat werkt continu op de ingestelde
ruimtetemperatuur in de de verwarmingsmodus.
Wanneer de boiler IN geschakeld is, verschijnt het
symbool
op de display.
Differentieel (SWING)
Er kunnen twee posities gekozen worden voor de
ruitertjes van de differentieel-regeling:
0.4 of 0.6°C
Druk vervolgens op de reset-toets om uw wijziging
te activeren.
Temperatuurverlaging met afstandsschakelaar
Op de ingangsklemmen S1-S2 van de externe ingang kan een
onafhankelijk potentiaalvrij schakelelement,
Batterij-indicatie
Wanneer de batterijen leeg zijn, verschijnt het symbool
op de display.
Vindt de vervanging van de batterij binnen enkele
minuten plaats, blijven het differentieel en de
ingestelde temperatuur opgeslagen.
Différentiel (SWING)
Deux positions pour les cavaliers enchables de la
régulation différentielle peuvent être sélectionnée.
0,4 ou 0,6°C
Ensuite, appuyer sur la touche Reset pour activer
la modication.
Modes opératoires
Le thermostat d'ambiance fonctionne en service continu et
règle la température ambiante dans le mode de chauffage.
Lorsque le surchauffeur est mis en marche, le symbole
est afché.
Afchage des batteries
Lorsque les batteries sont vides, le symbole est afché.
Lorsque le remplacement des batteries ne dure que
plusieurs minutes, le différentiel et la température
réglée restent enregistrés.
Réduction de la température à l'aide d'un interrup-
teur à distance
Un élément de commutation indépendant sans potentiel peut
être connecté aux bornes d'entrée S1-S2 de l'entrée externe,
(par ex. horloge, contacts de porte/fenêtre, détecteurs de
mouvements, commutateur manuel). Si cette entrée est
activée, la température réglée est automatiquement réduite
de 3°C.
• Commutateur ouvert : Le thermostat d'ambiance régule la
température à la température réglée, par ex. 21°C.
• Commutateur fermé : Le thermostat d'ambiance régule la
température à la température réglée moins 3°C
par ex. 21°C - 3°C = 18°C.

Produkt Specifikationer

Mærke: Grässlin
Kategori: Termostat
Model: Thermio Touch

Har du brug for hjælp?

Hvis du har brug for hjælp til Grässlin Thermio Touch stil et spørgsmål nedenfor, og andre brugere vil svare dig


Termostat Grässlin Manualer

Grässlin

Grässlin Chronostat RTC 7 Manual

26 September 2025
Grässlin

Grässlin Chronostat 800 Manual

26 September 2025
Grässlin

Grässlin Thermio Eco C7SB Manual

26 September 2025
Grässlin

Grässlin Famoso 500 Manual

12 Januar 2025
Grässlin

Grässlin FM1STUZH Manual

21 August 2024
Grässlin

Grässlin Famoso 601 RF Manual

18 August 2024
Grässlin

Grässlin Amica Mio Manual

15 August 2024
Grässlin

Grässlin Chronostat 6E Manual

14 August 2024
Grässlin

Grässlin Chronostat2 Manual

12 August 2024
Grässlin

Grässlin Chronostat 5E Manual

12 August 2024

Termostat Manualer

Nyeste Termostat Manualer

Delta Dore

Delta Dore Tybox Control Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 XL Manual

28 September 2025
Delta Dore

Delta Dore Tybox RF 210 BK Manual

28 September 2025
Stiebel Eltron

Stiebel Eltron RTU-TC Manual

28 September 2025
Stiebel Eltron

Stiebel Eltron RTF-TC Manual

27 September 2025
GENERAL Life

GENERAL Life NORA 270S Manual

25 September 2025
GENERAL Life

GENERAL Life HT11S Manual

25 September 2025
Crestron

Crestron HZ-THSTAT Manual

23 September 2025
Crestron

Crestron PC-TS Manual

23 September 2025
