Side 1/5

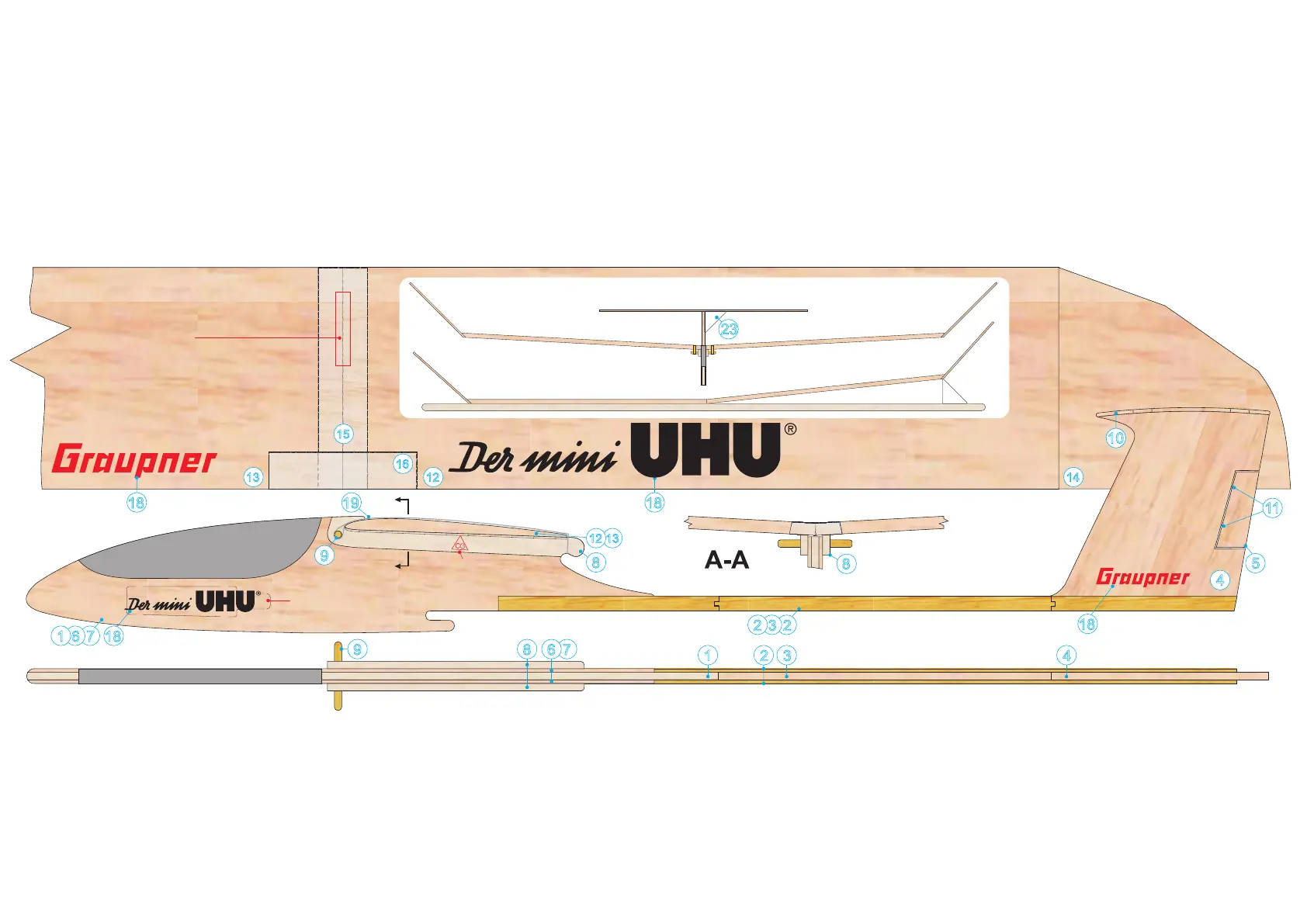

Kleben�Flügel

Spannweite�:��710�mm

Länge�: 505�mm

Gewicht�:��70�g

A-A

Streichrohpapier

Vorderansicht

zum Aufzug�klebt,�verwenden�Sie�eine�Vorlage

A-A

1818

pozor šířka�plánku�udělat��20�cm

b)VectorUnitMount

No.34001.50(nichtenthalten)

beiRC-Modellaufkleben.

a)Schwerpunkt

c)TeilNr.(1)und(7)bei

RC-Modellfür

LiPo-Akkuherausbrechen.

Graupner im Internet

Die Adressen der Servicestellen außerhalb Deutschlands entnehmen

Sie bitte unserer Webseite www.graupner.de

No. 4315

Freiflug- oder RC-Modell

Erforderliche Werkzeuge und Hilfsmittel

1. Stoßnadeln No.717 (nicht enthalten)

2. Schere (nicht enthalten)

3. Schleifwerkzeug (enthalten)

4. Klebstoff (enthalten)

Klebeanleitung

Der beiliegende UHU hart ist für alle erforderlichen Klebeverbindungen geeig

net. Metallteile, Trimmruderscharnier Nr.11 müssen jedoch angeschliffen wer-

den und es ist mindestens eine Trockenpause von 5 Stunden erforderlich.

Anleitung

Die Teile mit Stoßnadeln (No. 717) fixieren, bis der Klebstoff ausgehärtet ist,

mindestens 2 Stunden. Die Verstärkungsbänder (15) und (16) mit der Schere

ausschneiden und aufkleben. Die Rumpfkanten mit Schleifwerkzeug (21/22)

runden.

Modell im Schwerpunkt auswiegen

Die beiliegenden Trimmkugeln (17) in die vordere Trimmkammer einfüllen, bis

der Schwerpunkt stimmt. Der Schwerpunkt ist auf der Tragflächenauflage (8)

mit einem Dreieck markiert.

Teilliste

Nr. Bezeichnung Stück Werkstoff Abmessung in mm

1 Rumpfmittelteil 1 Sperrholz Laserteil 3

2 Leitwerksträger 2 Kiefer 300x6x1,5

3 Füllstück 1 Balsa Laserteil 3

4 Seitenleitwerk 1 Balsa Laserteil 3

5 Trimmruder 1 Balsa Laserteil 3

6 Rumpfseitenteil rechts 1 Balsa Laserteil 1,5

7 Rumpfseitenteil links 1 Balsa Laserteil 1,5

8 Tragﬂächenauﬂage 2 Sperrholz Laserteil 3

9 Dübel 1 Buche Ø 3 x 28

10 Höhenleitwerk 1 Balsa Laserteil 1,5

11 Trimmruderscharnier 2 Weichmetall Ø 0,5 x 15

12 Tragﬂächenhälfte rechts 1 Balsa Fertigteil 5

13 Tragﬂächenhälfte links 1 Balsa Fertigteil 5

14 Winglet 2 Balsa Laserteil 1,5

15 Verstärkungsband 1 Papier 190x20x0,1

16 Verstärkungsband 1 Papier 60x30x0,1

17 Trimmkugeln 20 g Stahl Ø 2

18 Dekorbogen 1 Selbstklebe

folie

145 x 52 x 0,1

19 Gummiring 2 Gummi Ø 55 x 1,5x 1,5

20 UHU hart 1 Hartklebstoff 7 g

21 Schleifwerkzeug 1 Sperrholz Laserteil 3

22 Schleifpapier 1 Körnung 220 60x15x0,4

23 Winkelschablone 90° 1 Sperrholz Laserteil 3

Empfohlenes Zubehör für RC-Modell (nicht enthalten)

No. S1031 Fernsteuerung mz-4 HoTT

No. 34003 Vector Unit Extreme

No. 34001.50 Vector Unit Mount

Anleitung

Servicehotline



(+49) (0)7021/722-130

Montag - Donnerstag:

9:15 -16:00 Uhr

Freitag:

9:15 - 13:00 Uhr

 service@graupner.de

Graupner-Zentralservice

Graupner/SJ GmbH

Henriettenstraße 96

D-73230 Kirchheim/Teck

Der mini UHU® = eingetragene Marke der Firma UHU GmbH & Co. KG, Bühl (Baden) ® = Reg. Marke

Nr. 15

Nr. 16

Bauplantexte

a) Schwerpunkt

b) Vector Unit Mount No. 34001.50(nicht enthalten) bei RC-Modell

aufkleben

c) Teil Nr. (1) und (7) bei RC-Modell für LiPo-Akku herausbrechen

Einﬂiegen, Trimmen

Nr. 17

Technische Daten

Spannweite ca. 725 mm

Länge ü.a. ca. 505 mm

Tragﬂächeninhalt ca. 6,8 dm²

Tragﬂächenproﬁl 5520

Höhenleitwerksinhalt ca. 1,4 dm²

Gesamtﬂächeninhalt ca. 8,2 dm²

Fluggewicht ca. 70 g

Flächenbelastung ca. 8,5 g/dm²
