Side 1/4

Présentation du produit

et principe de fonctionnement

Le télévariateur EVN002 permet de faire varier la

luminosité d’une charge incandescente, Halogène

BT (230V), halogène très basse tension (TBT 12V

ou 24V) avec transformateur électronique ou

ferromagnétique, ﬂuo-compacte dimmable avec

alimentation intégrée, lampe LED 230V dimmable

avec alimentation intégrée, lampe LED dimmable

très basse tension (TBT 12V ou 24V) avec

transformateur électronique.

Ce produit est un variateur universel à détection

automatique de charges qui

dispose d’une fonction apprentissage aﬁn

de commander plus ecacement les lampes Fluo-

Compactes et LED 230V.

Le réglage du niveau d’éclairement se fait soit par

le bouton poussoir 1 intégré sur la face avant du

produit, soit par des boutons poussoirs raccordés

au produit.

• Par appuis brefs : allumage ou extinction

de l’éclairage.

• Par appuis maintenus (à partir de 400ms) :

variation de la luminosité jusqu’au niveau

minimum ou maximum. Le sens de la variation

est inversé à chaque nouvel appui maintenu.

Apprentissage de la charge

L’apprentissage de la charge permet de détecter

les caractéristiques de la charge pour la

commander plus ecacement.

• Appuyer 10 secondes sur le bouton poussoir

jusqu’à ce que la charge clignote une fois.

Pendant l'appui, la charge peut clignoter.

• Faire un appui bref sur le bouton poussoir

pour lancer l’apprentissage. Cette opération

dure environ 30 s. et fait varier le niveau

d’éclairement.

• Après cet apprentissage, la charge s’allume

au niveau maximum et clignote une fois pour

signaler que l’apprentissage est terminé.

Selon la charge raccordée, le niveau d’éclairement

minimum peut être modiﬁé.

Retour usine (mode automatique)

Si une charge conventionnelle est à nouveau

installée, il est possible de revenir dans le mode

de variation “usine” : après l’appui de

10 s., faire 2 appuis brefs.

Le produit conﬁrmera le retour usine en faisant

clignoter la charge deux fois.

Si aucune action n’est eectuée 10 s. après

l’appui long, le produit retourne dans le mode de

variation précédent. Ce mode est le plus adapté

aux charges conventionnelles.

6LE003281A

Télévariateur universel 500W

EVN002

500

W 45°C

N L

EVN002

500 W 45°C

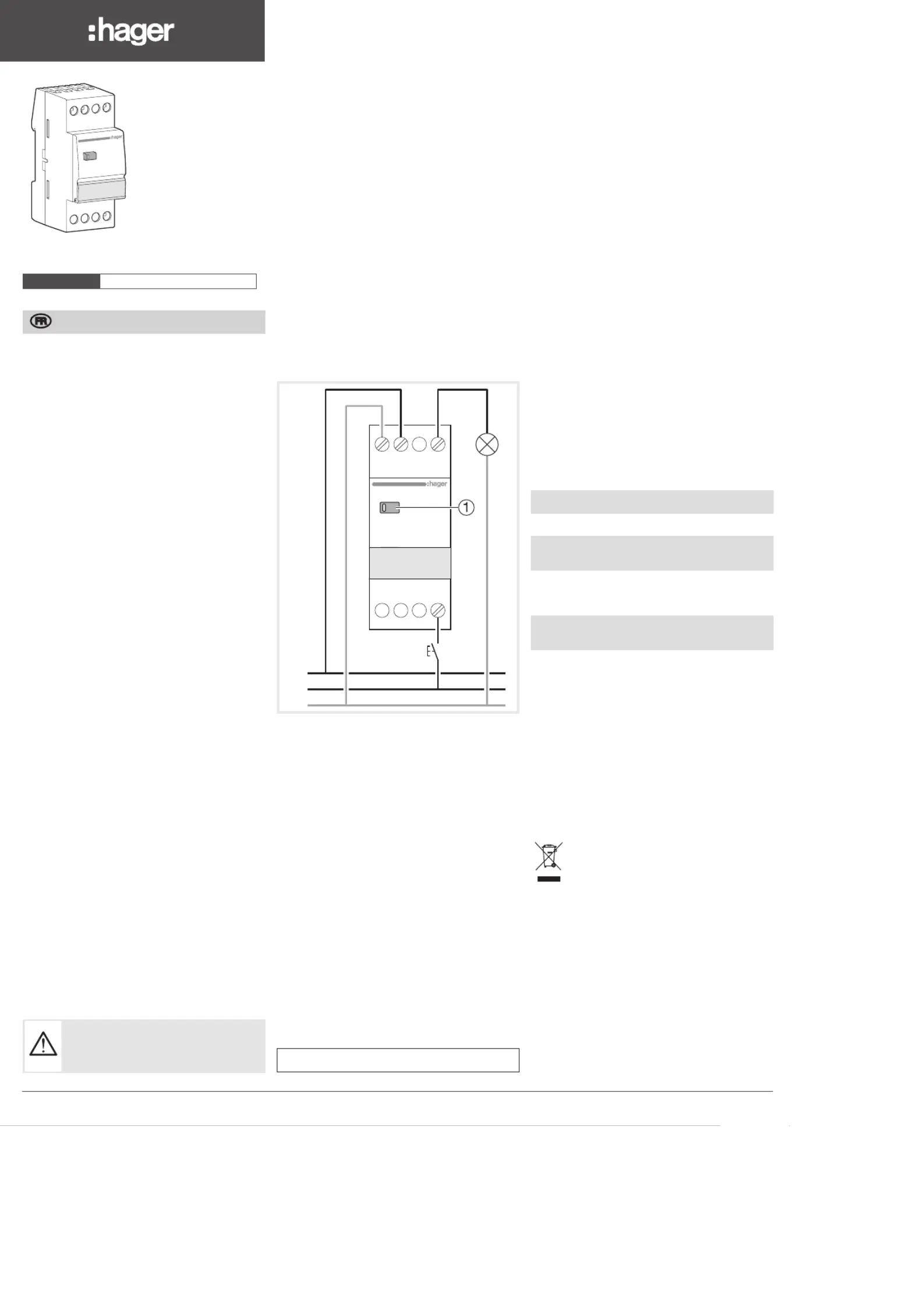

Schéma de raccordement

et présentation visuel produit

Recommandations de mise

en œuvre

Installer le produit dans le bas de l’armoire pour

éviter une température de fonctionnement trop

élevée.

Nous recommandons de séparer les variateurs

EVN002 des appareils électromécaniques de forte

puissance (contacteurs, disjoncteurs).

Protection contre la surchaue

ou contre les surcharges

En cas de surchaue ou surcharge, la puissance

disponible est automatiquement réduite.

Pour remédier à ce phénomène :

• adapter ou diminuer la charge raccordée sur la

sortie du variateur,

• diminuer la température du produit et celle de

l’enveloppe en insérant des intercalaires de

dissipation (ex : LZ060) de part et d’autre du

variateur EVN002 et en assurant une bonne

ventilation.

En cas de court-circuit ou de surcharge trop

importante, la charge n’est plus commandée.

Pour remédier à ce problème :

• vérier si la sortie est en court-circuit,

• diminuer la puissance de la charge raccordée

au produit.

Spéciﬁcations techniques

Caractéristiques électriques

• Tension d’alimentation : 230V v 50/60Hz

• Consommation à vide : 0.2W

• Dissipation maximum du produit : 4,5W

Caractéristiques fonctionnelles

Puissances délivrée

• Lampes à incandescence et halogènes 230V :

500W

• Lampes halogènes TBT 500VA via

transformateur ferromagnétique

Le transformateur ne devra pas être utilisé

à moins de 75% de sa charge nominale.

• Lampes halogènes TBT, LED TBT dimmable

500VA via transformateur électronique.

Il faut tenir compte du rendement des

transformateurs pour calculer le nombre maximum

de lampes.

• Lampes uocompactes dimmables à ballast

intégré 230V : 100W

• Lampes LED dimmables 230V : 100W

(10 lampes)

Les lampes ﬂuocompactes non dimmables et les

LED non dimmables ne sont pas compatibles avec

ce produit.

Entrée de commande

• Tension : 230V v 50/60Hz

• Distance de raccordement : 50m

• Boutons poussoir non lumineux

Environnement

• T° de fonctionnement : -10 °C à +45 °C

• T° de stockage : -25 °C à +70 °C

Raccordement :

• Capacité souple : 1,5 mm² à 6 mm²

• Capacité rigide : 1,5 mm² à 6 mm²

Encombrement :

• 2 x 17.5mm

Utilisable partout en Europe et en SuisseM

Comment éliminer ce produit

(déchets d’équipements électriques

et électroniques).

(Applicable dans les pays de l’Union Européenne et aux

autres pays européens disposant de systèmes de collecte

sélective).

Ce symbole sur le produit ou sa documentation indique

qu’il ne doit pas être éliminé en fin de vie avec les autres

déchets ménagers. L’élimination incontrôlée des déchets

pouvant porter préjudice à l’environnement ou à la santé

humaine, veuillez le séparer des autres types de déchets et

le recycler de façon responsable. Vous favoriserez ainsi la

réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur

ayant vendu le produit ou à se renseigner auprès de leur

mairie pour savoir où et comment ils peuvent se

débarrasser de ce produit afin qu’il soit recyclé en

respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs

et à consulter les conditions de leur contrat de vente. Ce

produit ne doit pas être éliminé avec les autres déchets

commerciaux.

Une charge doit être raccordée aﬁn de

procéder à l’apprentissage de la charge

ou au retour usine.

16LE003281A

EVN002

500

W 45°C

N L

6LE003281A

Universal Remote Control

Dimmer 500W

Product description and working

principle

Remote control dimmer EVN002 allows to dim

light of an incandescent load, low voltage LV

halogen (230V), extra-low voltage halogen (12V

or 24V ELV) with electronic or ferromagnetic

transformer, ﬂuo-compact dimmable light with

built-in supply, dimmable 230V LED lamp with

built-in supply, or very low voltage dimmable LED

lamp (ELV 12V or 24V) with electronic transformer.

This product is a universal dimmer with automatic

load control and built-in teaching feature for more

eciently uo-compact and 230V LED lamp

adjustment.

Dimming is done by using built-in pushbutton 1 on

the product front face, or pushbuttons connected

to the product.

• Short repeat pressure : to switch light on/o.

• Extended pressure (400ms and up) :

dimming up to the minimum or maximum lighting

level. Adjustment direction (down/up) is reversed

on each new extended pressure action.

Load teaching

Load teaching allows to detect load characteristics

in order to control it more eciently.

• Press the pushbutton for 10 seconds until the

load ickers once. Upon pressing, the load may

ﬂash.

• Press the pushbutton shortly once to start the

teaching procedure. This operation lasts for

about 30 seconds and makes the lighting level

vary.

• After the process has ended, the load switches

on to the maximum level and ickers once to

signal teaching completion. Depending on the

connected load, the minimum lighting level can

be modiﬁed.

Factory reset (automatic mode)

If a conventional load is installed again, it is

possible to reset the "factory" dimming mode :

extended pressure for 10 s., then 2 short repeat

pressure actions. The product will conrm factory

reset by making the load icker twice.

If no action occurs within 10 s. after extended

pressure, the product will be returned to the

previous dimming mode. This mode is most suited

to the conventional loads.

EVN002

500 W 45°C

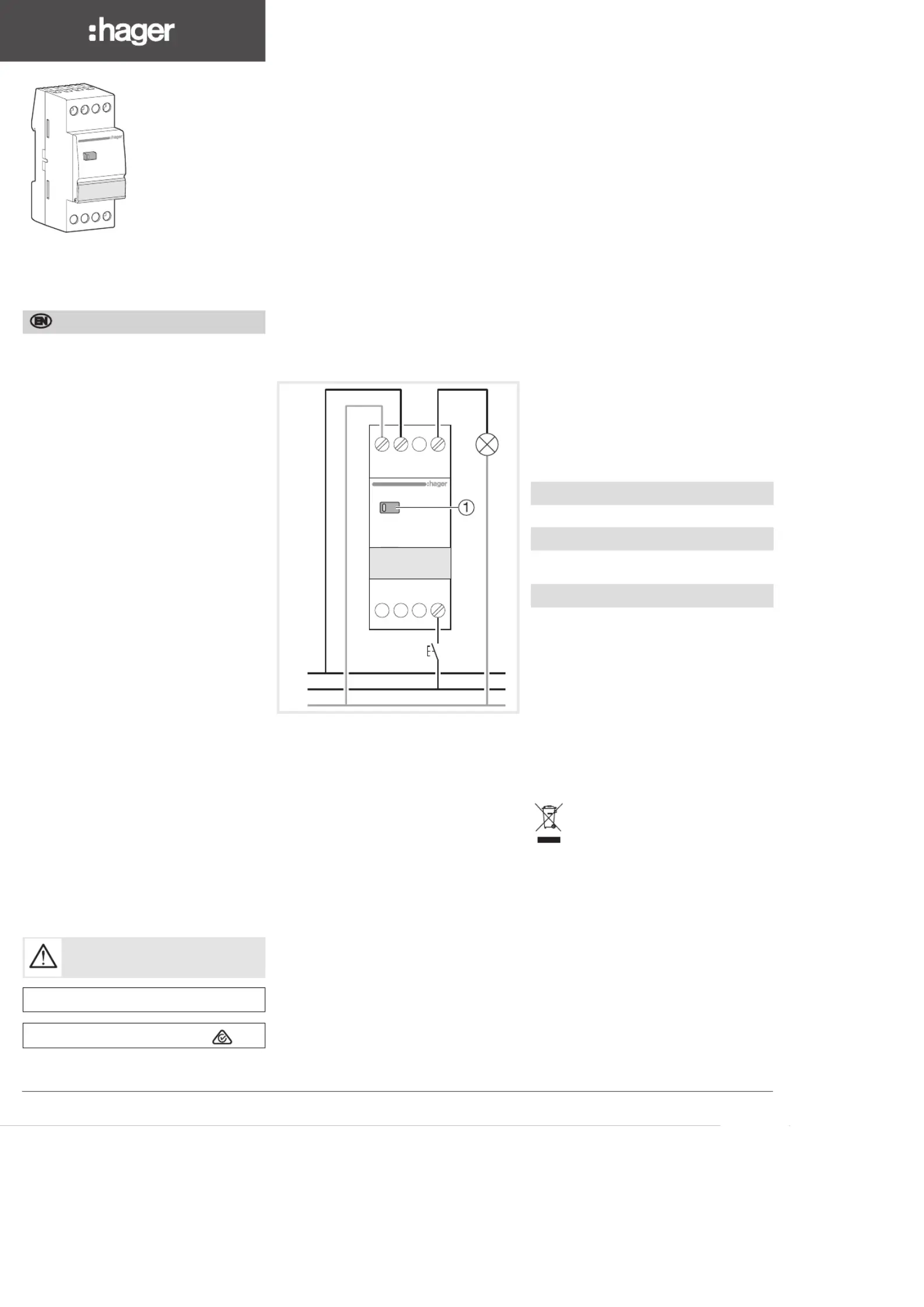

Connection diagram and visual

product presentation

Installation Instructions

Install the product at the bottom of the enclosure

to prevent excessive operating temperature.

We recommend separating dimmers EVN002 from

high power electromechanical devices (contactors,

circuit breakers).

Protection against overheating or

overloads

In the event of overheating or overload, power

available is automatically reduced.

In order to prevent this from happening :

• adjust or decrease the load connected to

dimmer output,

• decrease temperature of the product and the

enclosure by inserting heat dissipation inserts

(e.g. LZ060) on both sides of dimmer EVN002

and by ensuring adequate ventilation.

In the event of short-circuit or excessive overload,

the load is no longer controlled.

In order to prevent this from happening :

• check whether output is in short-circuit,

• reduce power of the load connected to the

product.

Technical speciﬁcations

Electric characteristics

• Supply voltage : 230V v 50/60Hz

• No-load consumption : 0.2W

• Maximum product dissipation : 4.5W

Functional characteristics

Supplied power

• 230V incandescent and halogen lamps : 500W

• ELV 500VA halogen lamps via ferromagnetic

transformer

The transformer shall not be used under

75% of its nominal load.

• ELV halogen and dimmable 500VA ELV LED

lamps via electronic transformer.

The maximum number of lamps allowed shall be

calculated based on transformers output.

• Dimmable uo-compact lamps with 230V built-in

ballast : 100W

• 230V dimmable LED lamps : 100W (10 lamps)

Non-dimmable ﬂuo-compact and LED lamps are

not compatible with this product.

Control input

• Voltage : 230V v 50/60Hz

• Connection distance : 50m

• Unlighted pushbuttons

Environment

• Operating T° : -10 °C to +45 °C

• Storage T° : -25 °C to +70 °C

Connection :

• Flexible capacity : 1.5 mm² - 6 mm²

• Rigid capacity : 1.5 mm² - 6 mm²

Size :

• 2 x 17.5mm

Usable in all Europe and in SwitzerlandM

For use in Australia and New Zeland

A load shall be connected to perform

the teaching or factory reset process.

26LE003281A

Correct Disposal of This product

(Waste Electrical & Electronic

Equipment)

(Applicable in the European Union and other European

countries with separate collection systems).

This marking shown on the product or its literature indicates

that it should not be disposed with other household wasted

at the end of its working life. To prevent possible harm to

the environment or human health from uncontrolled waste

disposal, please separate this from other types of wastes

and recycle it responsibly to promote the sustainable reuse

of material resources.

Household users should contact either the retailer where

they purchased this product, or their local government

office, for details of where and how they can take this item

for environmentally safe recycling.

Business users should contact their supplier and check the

terms and conditions of the purchase contract. This

product should not be mixed with other commercial wastes

of disposal.

Produkt Specifikationer

Mærke:	Hager
Kategori:	bryter
Model:	EVN002

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EVN002 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

bryter Hager Manualer

Hager JK212BDFG Manual

21 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

Hager EC801600CT Manual

21 Juli 2025

bryter Manualer

Nyeste bryter Manualer

Generac RXSC200A3 Manual

21 Juli 2025

D-Link DXS-1210-28T Manual

21 Juli 2025

Kramer VP-427X Manual

21 Juli 2025

Kramer VS-88DT Manual

21 Juli 2025

Kramer SWT3-21-H Manual

21 Juli 2025

D-Link DGS-1250-28XMP Manual

21 Juli 2025

D-Link DGS-F1210-26MPS-E Manual

21 Juli 2025

Kramer VP-438 Manual

21 Juli 2025

Kramer VP-440 Manual

21 Juli 2025

Kramer SWT3-41-U-T Manual

21 Juli 2025
