PUSH TO TRIP
6H5525.b
x160, x250
FR
GB
DE
IT
ES
NL
PT
GR
Notice d’instructions
User instructions
Montageanleitung
Istruzioni di montaggio
Instrucciones de uso
Gebruiksaanwijzing
Instruções de instalação
Bruksanvisning
Oδηγίες ρήσεως
Instrukcja obsługi
Руководство по эксплуатации
用户手册
PL
RU
112 (x160)
107,5 (x250)
104,5 (x250)
45
74,5
101,8
74,5 (x160)
x1
x1
x1
x1
PUSH TO TRIP
x1
x2x2x2
Icu 415 V :
18
kA
Icu 415 V :
25kA
Icu 415 V :
40kA
In :
16
A
In :
20A
In :
25A
In :
32
A
In :
40A
In :
50A
In :
63
A
In :
80A
In :
100A
In :
125
A
In :
160A
In :
200A
In :
250
A
Switch
IEC 60947-3
MCCB
IEC 60947-2
3P - 4 P
5,5
OFF
160 A
160
1
2
3 5
160
OFF
4

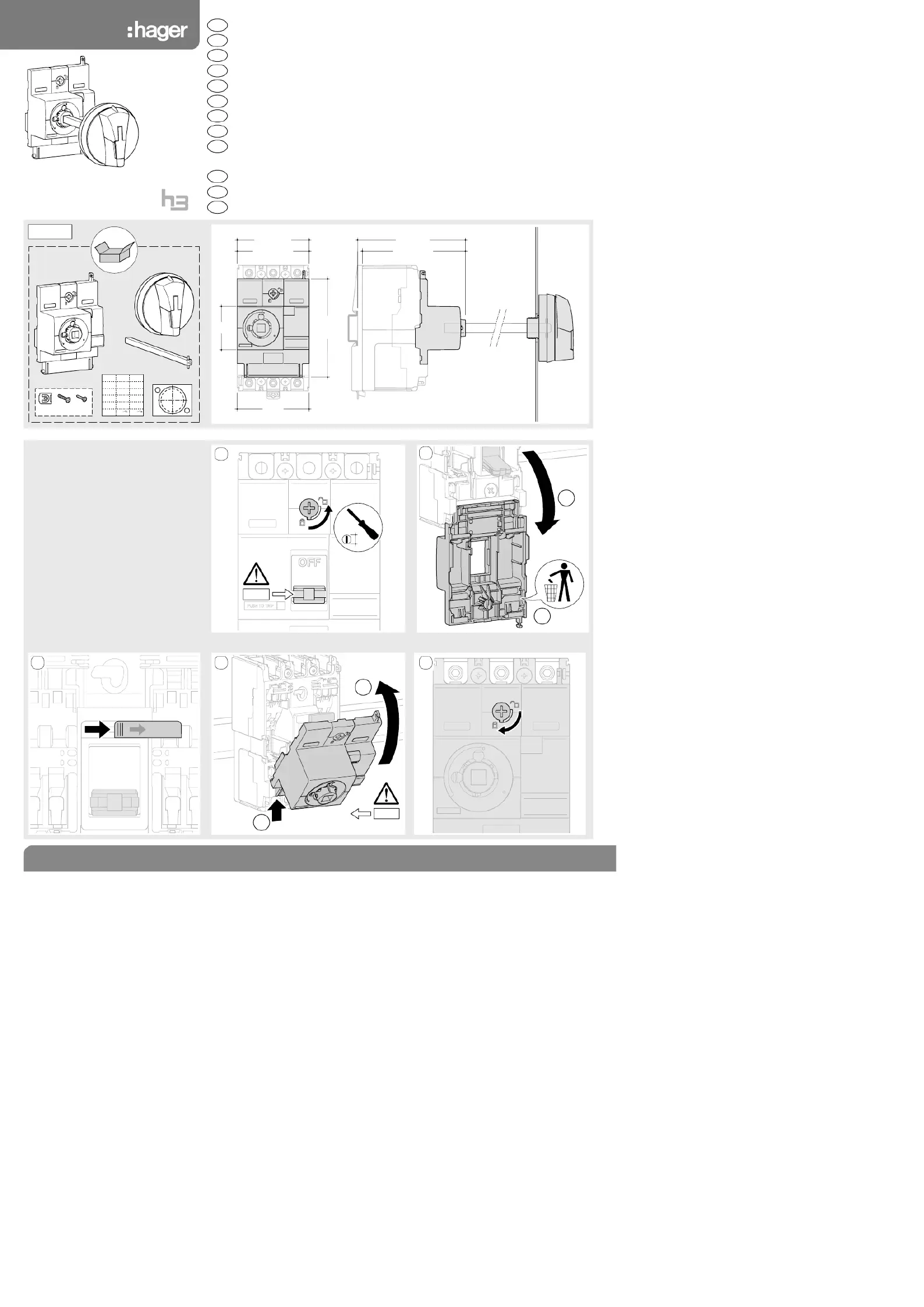

• Assemblage de la commande rotative sur
le disjoncteur
• Fitting the rotary handle on MCCB
Verbinden des Drehantriebs mit dem
Leistungsschalter
Installazione del comandi rotativi
sull’interruttore
• Ensamblaje del mandos rotativos sobre el
interruptor automático
Montage draaibediening aan vemogens-
automaat/-schakelaar
• Montagem do comando rotativo no disjuntor
• Montering av vrihåndtak på effektbryter
Συνένωση ρελέ διαϕυγής - διακ πτη
Ισ ύ ς
• Montaż napędu obrotowego na wyłączniku
Установка поворотной рукоятки на
автоматический выключатель
MCCB安装旋转手柄于
B
CN

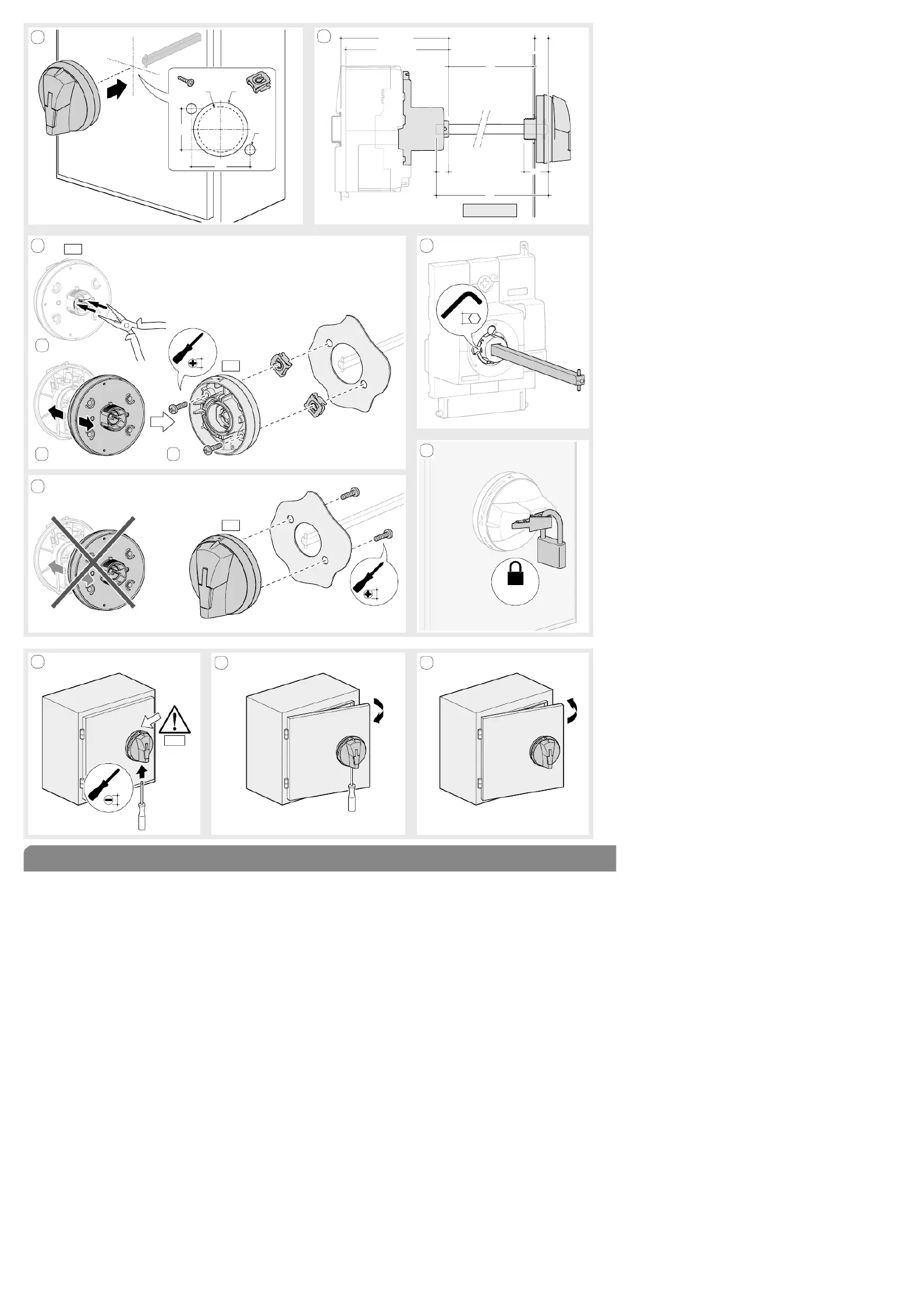

Commande rotativebrochable HXA031H, HXB031H
External rotary handle
HXA031H, HXB031H
Drehantrieb Türeinbau
HXA031H, HXB031H
Comandi rotativi rinviati
HXA031H, HXB031H
Mandos rotativos embrague
HXA031H, HXB031H
Afneembare draaibediening
HXA031H, HXB031H
Comando rotativo extraível
HXA031H, HXB031H
Vrihåndtak på døren
HXA031H, HXB031H
Περιστρσ ικ ειριστήρι µε πρεκτατικ
ά να
HXA031H, HXB031H
Nap d obrotowy ę
HXA031H, HXB031H
Выносная поворотная рукоятка
HXA031H, HXB031H
加长旋转手柄
HXA031H, HXB031H
1 6H5525.b
A
B
A
ON
2
12
30
112 (x160)
L = X + 38
L
X
107,5 (x250)
8
30
7
PUSH TO TRIP
1,5
9
Ø mini = 5
Ø maxi = 8
28
40
Ø 31 Ø 37
Ø 7
6
8a
4
ON
10
Hager 10.2018
1
3
2 6H5525.bOCOM 133172 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com
PZ2
6
ON
ON
A
B C
8b
