x250

Echelle 50 %

AI1_x250_Cde_motor_T1_01

Echelle 40 %

AI1_x250_Cde motorisée_T1_02

TRIP

OFF

Ech. 35%

AI1_x250_Cde_motor_T1_03

Ech. 50%

PUSH TO TRIP

155

172

AI1_x250_Cde motorisée_T1_02

Ech. 25%

(vis + connecteur = 30%

étiquette à 40%)

x1x1

3 P - 4 P

1 indicateur de position de la manette :

- rouge = ON

- gris = déclenché (Trip)

- vert = OFF / Reset

2 voyant de bon fonctionnement

3 manette rotative

4 levier de déclenchement

5 commande manuelle

a - tirer la manette vers l’avant

b - tourner

1 handle position indicator:

- red = ON

- grey = Trip

- green = OFF / Reset

2 «good work» light indicator

3 operating knob

4 manual Trip lever

5 manual operating

a - pull forward

b - turn knob

1 Position des Schalthebels:

- rot = EIN

- grau = ausgelöst

- grün = AUS / Reset

2 Anzeige = in Betrieb

3 Bedienknopf

4 Manueler Auslöser

5 Manuele Bedienung

a - rausziehen

b - Knopf drehen

1 indicatore di posizione della leva

di manovra:

- rosso = ON (discharged)

- bianco = scanciato (charged)

- verde = OFF / Reset (charged

)

2 LED = funzionamento corretto

3 leva comando manuale

4 leva scancio manuale

5 comando manuale

a - tirare la leva

b - ruotare la leva

1 Indicador de posición de la maneta:

- rojo = ON

- blanco = disparado

- verde = OFF / Reset

2 piloto indicador de funcionamiento

correcto

3 maneta rot ativa

4 palanca de fijación

5 mando manual

a - tirar de la maneta hacia delante

b - girar

hendelstand-indicator:

- rood = ON- wit = Uitgeschakeld

- groen = OFF / Reset

2 LED = goede werking

3 bedieningsknop

4 handleiding Trip hendel

5 handbediende

a - naar voren trekken

b - draai knop

1 indicador de posição do punho:

- encarnado = ON

- branco = Disparo

- verde = OFF / Reset

2 LED = bom funcionamento

3 botão de funcionamento

4 alavanca manual de viagem

5 manual

a - puxar para a frente

b - botão de ligar

bryterknappens posisjon indikerer:

- rød = PÅ£

- hvit = Utløst

- grønn = AV / Reset

2 LED = i drift

3 drift knotten

4 manuell Trip spake

5 manuell drift

a - trekk fremover

b - sving knott

1 Oπτική ένδειξη της κατάστασης

τoυ διακόπτη:

- κόκκινo = ON

- λευκό = πτώση διακόπτη

ισχύoς

- πράσινo = OFF / Reset

2 λυχνία ένδειξης καλής

λειτουργίας

3 κουμπί λειτουργίας

4 μοχλό ταξιδιού εγχειρίδιο

5 εγχειρίδιο λειτουργίας

a - προς τα εμπρός

b - χειριστήριο στροφή

1 Wskaźnik pozycji dźwigni:

- czerwony = ON

- biały = Trip

- zielony = OFF

2 Wskaźnik poprawnego działania

3 Pokrętło

4 wycieczki dźwigni ręcznej

5 instrukcja obsługi

a - pociągnąć do przodu

b - pokrętło kolei

1 Положение раб. органа:

- красный = ВКЛ

- белый = расцеплен

- зелёный = ВЫКЛ / Готов

2 Световой индикатор «работа

нормальная»

3 Работа с ручкой

4 Руководство поездки рычаг

5 Руководство по эксплуатации

a - вытяните вперед

b - свою очередь, ручку

1 手柄位置指示:

- 红 =ON

- 白 = Trip

- 绿 = OFF/Reset

2 «工作正常»指示灯

3 操作旋钮

4 手动杆之旅

5 手动操作

a - 十拉向前

b - 旋钮

6H5544.c

Commande motorisée HXB04.H Notice d’instructions

Motor operator HXB04.H User instructions

Motorantrieb HXB04.H Montageanleitung

Comando a motore HXB04.H Istruzioni di montaggio

Mando motor HXB04.H Instrucciones de uso

Motoraandrijving HXB04.H Gebruiksaanwijzing

Comando motorizado HXB04.H Instruções de instalação

Motorbetjening HXB04.H Bruksanvisning

Πιλότoς κινητήρα HXB04.H Oδηγίες χρήσεως

Napęd silnikowy HXB04.H

Instrukcja obsługi

Мотор-привод HXB04.H

Руководство по эксплуатации

电机操作 HXB04.H 用户手册

AI1_x250_Cde_motor_T1_05Ech. 35 %

Ech. 50 %

PUSH TO TRIP

TRIP

Ech. 30%

AI1_x250_Cde motorisée_T1_06

PUSH TO TRIP

UV V

Ech. 30 %

AI1_x250_Cde_motor_T1_08

Ech. 30%

AI1_x250_Cde motorisée_T1_07

PUSH TO TRIP

UV V

200

150

125

100

250

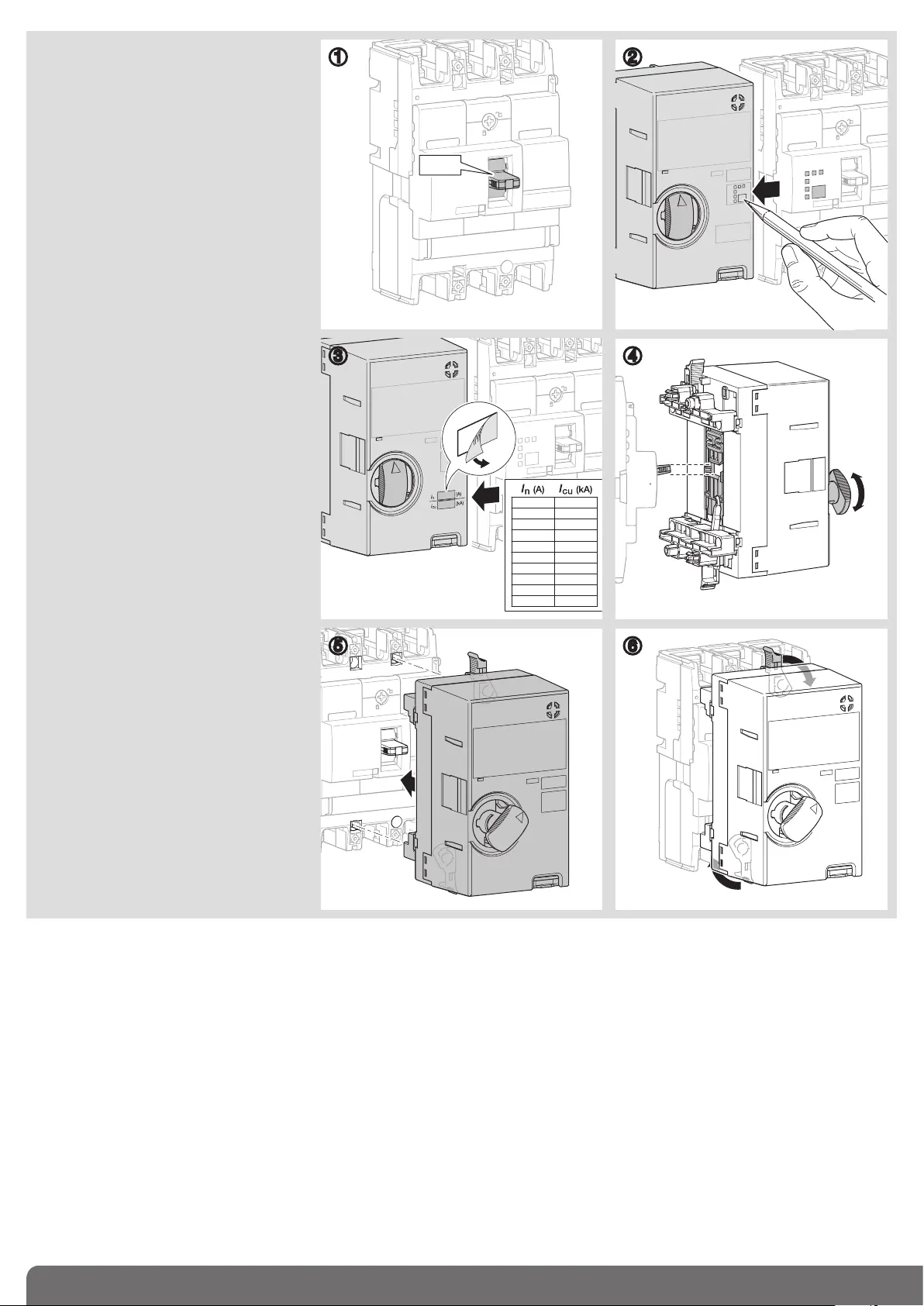

• Assemblage de la commande motorisée sur

le disjoncteur

• Fitting the motor operator on MCCB

• Verbinden des Motorantrieb mit dem

Leistungsschalter

• Installazione del comando a motore

sull’interruttore

• Montaje del mando motor sobre el

interruptor automático

• Montage motoraandrijving aan vermogensau

tomaat/-schakelaar

• Montagem do comando motorizado no

disjuntor

• Montering av motorbetjening på effektbryter

• Fitting the motor operator on MCCB

• Montaż napędu silnikowego na wyłączniku

• Установка s-привода на

автоматический выключатель

• 安装旋转手柄于MCCB上

Ech. 30%

AI1_x250_Cde motorisée_T1_09

PUSH TO TRIP

Ech. 30%

AI1_x250_Cde motorisée_T1_09b

PUSH TO TRIP

(

2 6H5544.c
