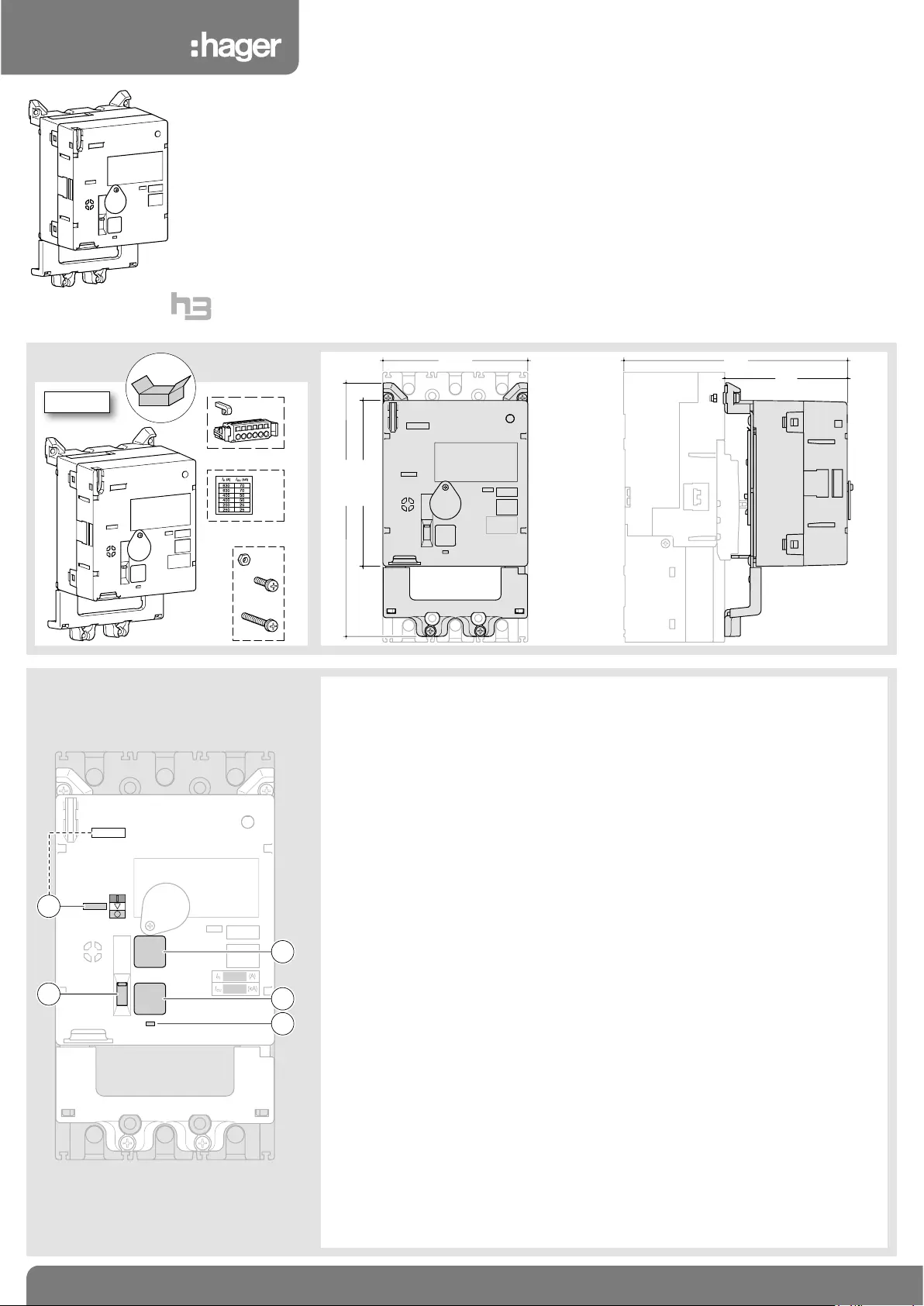

Commande motorisée HXD04.H Notice d’instructions

Motor operator HXD04.H User instructions

Motorantrieb HXD04.H Montageanleitung

Comando a motore HXD04.H Istruzioni di montaggio

Mando motor HXD04.H Instrucciones de uso

Motoraandrijving HXD04.H Gebruiksaanwijzing

Comando motorizado HXD04.H Instruções de instalação

Motorbetjening HXD04.H Bruksanvisning

Πιλότoς κινητήρα HXD04.H Oδηγίες χρήσεως

Napęd silnikowy HXD04.H Instrukcja obsługi

Мотор-привод HXD04.H Руководство по эксплуатации

电机操作 HXD04.H 用户手册

Ech. 35%

AI1_h400_Cde motorisée_T1_04

CHARGED

PUSH TO

TRIP

PUSH TO

TRIP

PUSH TO

1 indicateur de position de la manette :

- rouge = ON (discharged)

- blanc = déclenché (charged)

- vert = OFF / Reset (charged

)

2 bouton d’armement

3 bouton de déclenchement

4 voyant de bon fonctionnement

5 levier de sélection :

- position basse = manuel

- position haute = motorisé

1 handle position indicator:

- red = ON (discharged)

- white = trip (charged)

- green = OFF / Reset (charged

)

2 «put in on» button

3 button, Push-to-Trip

4 «good work» light indicator

5 select lever:

- low position = manual

- top position = motorized

1 Position des Schalthebels:

- rot = EIN (discharged)

- weiss = ausgelöst (charged)

- grün = AUS / Reset (charged

)

2 Startknopf

3 Prüftaste, zum auslösen drücken

4 Anzeige = in Betrieb

5 Auswahlschalter

- Untere Position = Handbetrieb

- Obere Position = Motorbetrieb

1 indicatore di posizione della leva di

manovra:

- rosso = ON (discharged)

- bianco = scanciato (charged)

- verde = OFF / Reset (charged

)

2 pulsante di riarmo

3 pulsante di sgancio

4 LED = funzionamento corretto

5 selettore funzionamento

- posizione bassa = manuale

- posizione alta = mototizzato

1 Indicador de posición de la maneta:

- rojo = ON (descargado)

- blanco = disparado (cargado)

- verde = OFF / Reset (cargado

)

2 botón de rearme

3 pulsador de disparo

4 piloto indicador de funcionamiento

correcto

5 Selector de modo de funcionamiento

- selector arriba = manual

- selector abajo = motorizado

1 hendelstand-indicator:

- rood = ON (discharged)

- wit = Uitgeschakeld (charged)

- groen = OFF / Reset (charged

)

2 bewapeningsknop

3 uitschakelknop

4 LED = goede werking

5 selectiehendel:

- laagstand = manueel

- hoogstand = gemotoriseerd

1 indicador de posição do punho:

- encarnado = ON (discharged)

- branco = Disparo (charged)

- verde = OFF / Reset (charged

)

2 botão para armar / ligar

3 botão de disparo

4 LED = bom funcionamento

5 selector de operação

- posição inferior = manual

- posição superior = motorizado

1 bryterknappens posisjon indikerer:

- rød = PÅ (discharged)

- hvit = Utløst (charged)

- grønn = AV / Reset (charged

)

2 startknapp

3 utløserknapp

4 LED = i drift

5 modusvelger

- nedre stilling = manuell

- øvre stilling = motorisert

1 Oπτική ένδειξη της κατάστασης

τoυ διακόπτη:

- κόκκινo = ON (discharged)

- λευκό = πτώση διακόπτη

ισχύoς (charged)

- πράσινo = OFF / Reset (charged)

2 πλήκτρο ενεργοποίησης

3 Πλήκτρo διακoπής

4 λυχνία ένδειξης καλής λειτουργίας

5 επιλογή κατάστασης του διακόπτη:

- κάτω θέση : χειροκίνητη

- επάνω θέση : αυτόματη

1 Wskaźnik pozycji dźwigni:

- czerwony = ON (załączony)

- biały = Trip (wyzwolony)

- zielony = OFF (wyłączony)

Przycisk załącz

3 Przycisk wyłącz

4 Wskaźnik poprawnego działania

5 Wybór sterowania:

- pozycja dolna = ręczne

- pozycja górna = silnikowe

1 Положение раб. органа:

- красный = ВКЛ (разряжен)

- белый = расцеплен (взведен)

- зелёный = ВЫКЛ / Готов

(взведен)

2 кнопка «»установить»

3 кнопка «снять»

4 Световой индикатор «работа

нормальная»

5 рычажок выбора:

- внизу = ручное

- вверху = моторизованное

手柄位置指示:

- 红 =ON (释能)

- 白 = t r i p ( 储能 )

- 绿 = OFF/Reset (储能)

2 进入 "ON" 按钮

3 进入 "OFF" 按钮

4 "工作正常" 指示灯

5 选择位 : 低位 = 手动, 高位 = 电动

3 P - 4 P

6H5533.d

h400, h630

6H5533.d

Ech. 25%

AI1_h400_Cde motorisée_T1_09

Ech. 30%

AI1_h400_Cde motorisée_T1_06

UV V

Ech. 40%

AI1_h400_Cde motorisée_T1_05

TRIP

AI1_h400_Cde motorisée_T1_07

Ech. 25%

(inclinaison commande : Y=+90°)

Ech. 30%

AI1_h400_Cde motorisée_T1_06a

UV V

400

250

630

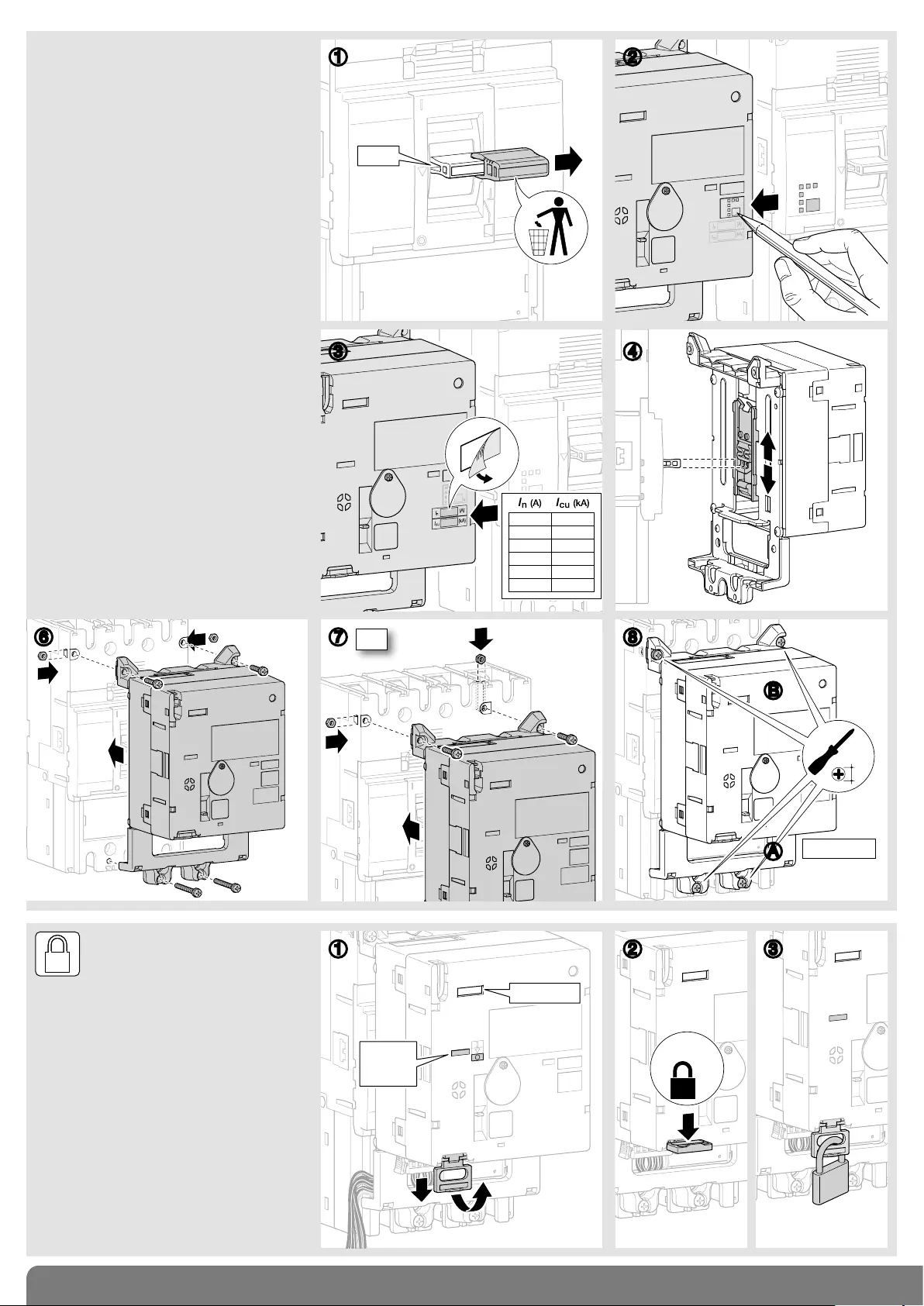

• Assemblage de la commande motorisée sur

le disjoncteur

• Fitting the motor operator on MCCB

• Verbinden des Motorantrieb mit dem

Leistungsschalter

• Installazione del comando a motore

sull’interruttore

• Ensamblaje del mando motor sobre el

interruptor automático

• Montage motoraandrijving aan vermogensau

tomaat/-schakelaar

• Montagem do comando motorizado no

disjuntor

• Montering av motorbetjening på effektbryter

• Fitting the motor operator on MCCB

• Montaż napędu silnikowego na wyłączniku

• Установка мотор-привода на

автоматический выключатель

• 安装旋转手柄于MCCB上

Ech. 25%

AI1_h400_Cde motorisée_T1_08

M5 x 45

M5 x 25

Ech. 25%

AI1_h400_Cde_motorisée_T1_08a

M5 x 45

M5 x 25

è§

Ech. 30%

AI1_H400_cde motorisée_T1_23

ø 5,5-8mm

max.

Ech. 30%

AI1_H400_cde motorisée_T1_23

CHARGED

OFF

(green)

Ech. 30%

AI1_H400_cde motorisée_T1_25

4 P

3,6 - 4,4 Nm

• Verrouillage

• Locking

• Verriegelung

• Blocco

• Bloqueo

• Grendeling

• Bloqueio

• Låsing

• Κλείδωμα

• Blokada

• Фиксировать

• 锁

& é "

2 6H5533.d
