Side 1/15

220846

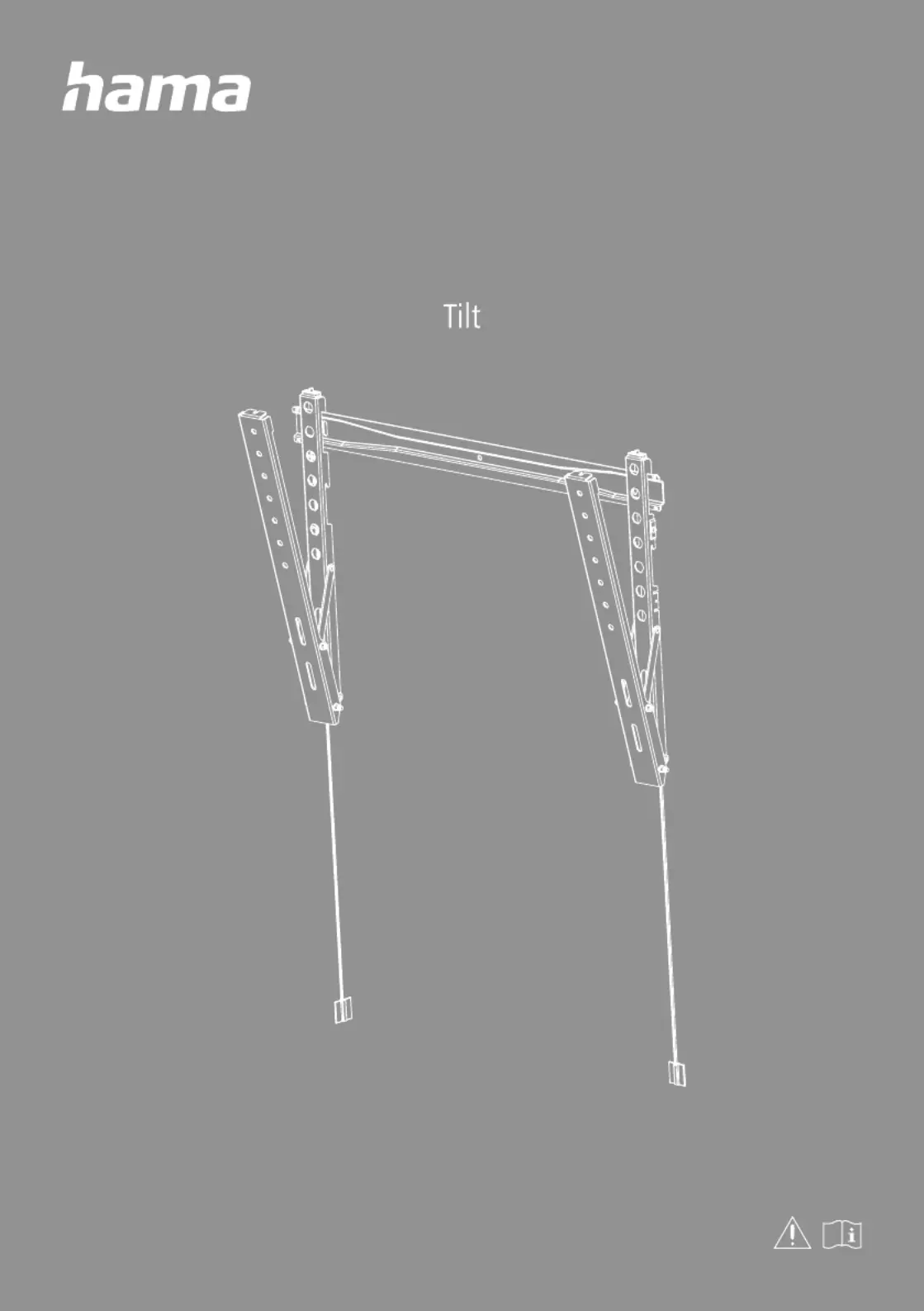

TV RACKETWALL B

GOperating Instructions

Contents

1. Explanation of warning symbols and notes . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. Package contents. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. Additionally required tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4. Safety instructions

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

5. Application and specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

6. Preparation and assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

6.1 Mounting on the wall

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6.1.1 Preparing the intended mounting surface . . . . . . . . . . . . . . . . . . . . . . . . 7

6.1.2 Attaching the bracketwall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6.1.3 Height adjustment

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6.2 Mounting on the TV set 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.2.1 Mount the VESA arms on the back of the TV set 11. . . . . . . . . . . . . . . . . . .

6.3 Mounting the on theTV wa acketll br

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

7. Adjustment & maintenance 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8. Setting options 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9. Technical tada

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

10. Warranty disclaimer 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11. Service and support 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12. Warranty conditions

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Produkt Specifikationer

Mærke:	Hama
Kategori:	Wandstøtte
Model:	Ultraslim 00118604
Bredde:	650 mm
Dybde:	23 mm
Højde:	420 mm
Produktfarve:	Sort
Panel montering grænseflade:	50 x 50,75 x 75,100 x 100,200 x 100,200 x 200,300 x 100,300 x 200,300 x 300,400 x 200,400 x 300,400 x 400,600 x 200,600 x 400,600 x 600,800 x 400,800 x 600,800 x 800,800 x 500 mm
Husmateriale:	Stål
Monteringstype:	Væg
Hældningsvinkelområde:	0 °
Rotationsvinkel:	0 °
Maksimal vægtkapacitet:	60 kg
Pivot vinkel:	0 °
Maksimal skærmstørrelse kompatibilitet:	56 "
Minimal skærmstørrelse kompatibilitet:	37 "
Montering interface kompatibilitet (min.):	50 x 50 mm
Montering interface kompatibilitet (maks.):	800 x 800 mm
