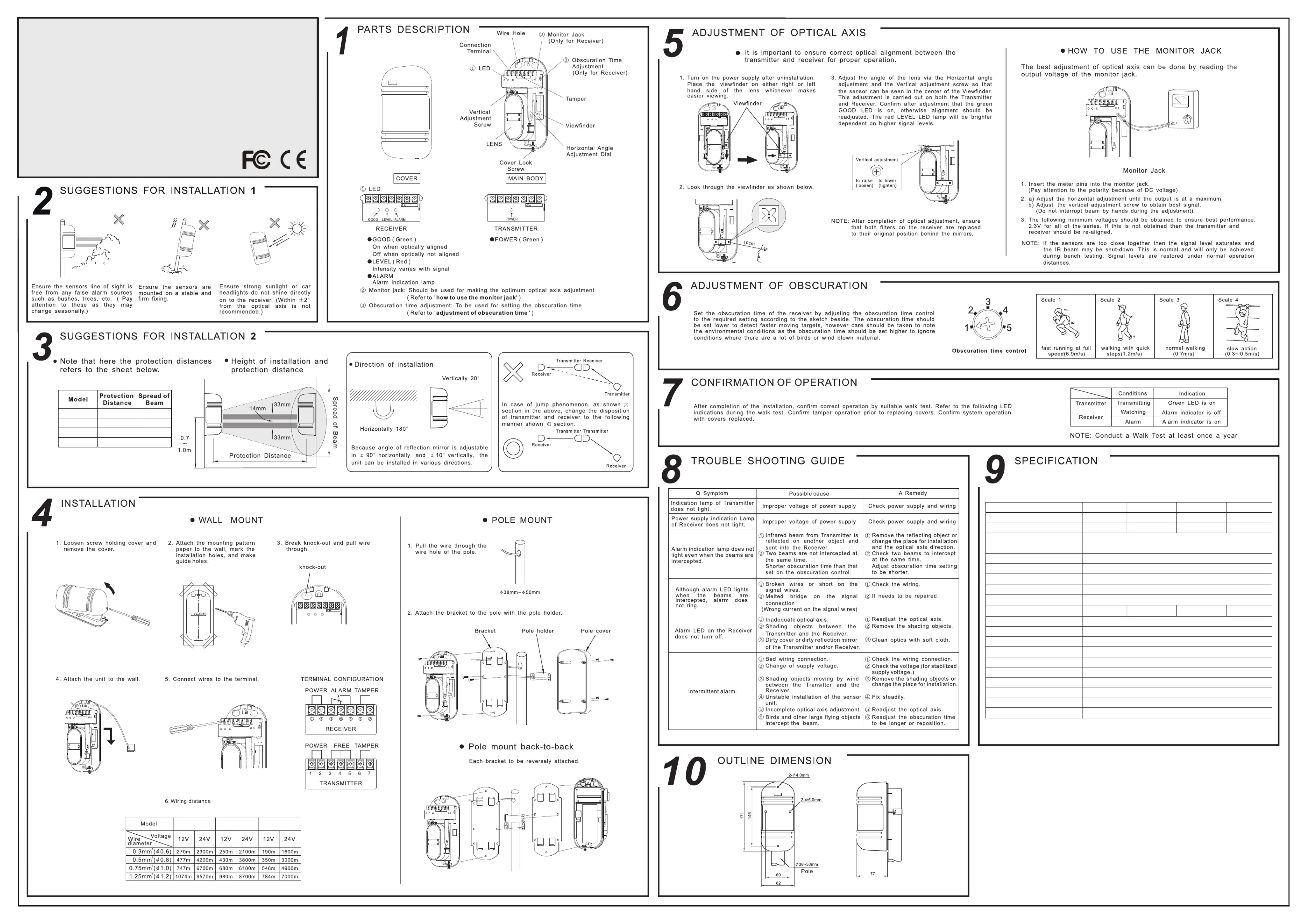

DUAL BEAM PHOTOELECTRIC DETECTOR

INSTRUCTION MANUAL

DS-PI-D40 40m 1.2m

DS-PI-D60 60m 1.8m

DS-PI-D80 80m 2.4m

DS-PI-D100 100m 3.0m

DS-PI-D40 DS-PI-D60

DS-PI-D80/

DS-PI-D100

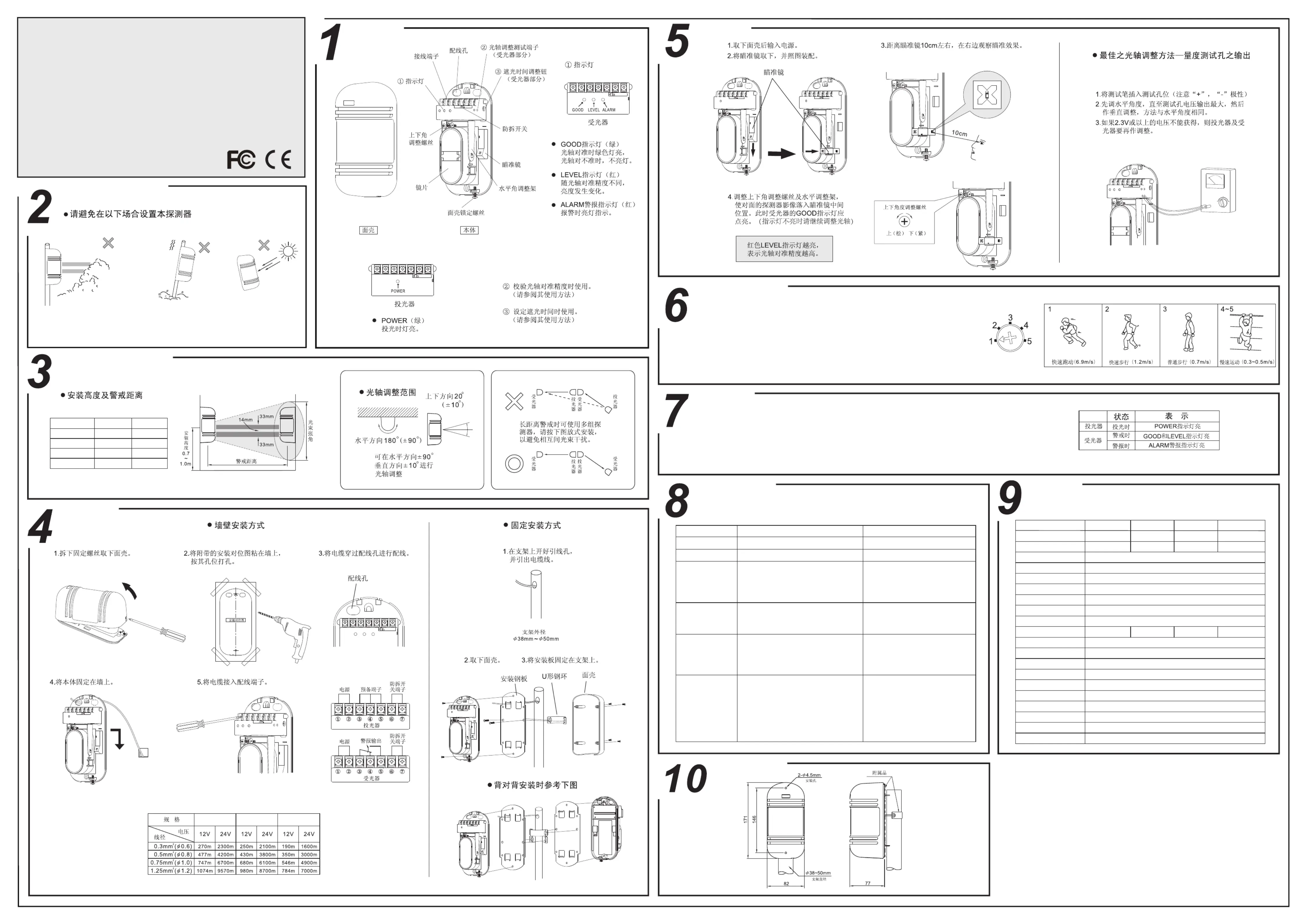

双光束主动红外对射

使用说明书

安装上的注意事项1

安装上的注意事项2

安装方法

部件名称光轴调整

遮光时间的调整

动作确认

异常时的检查

外形尺寸图

技术参数

故障现象可能原因维修对策

投光器指示灯不亮电源电压不合适检查电源和连线

受光器指示灯不亮电源电压不合适检查电源和连线

光线被遮断时报警

指示灯不亮

① 来自于投光器的红外光束被另一个物体

反射进入受光器

② 两个光束没有同时被遮断

③ 遮断时间小于遮断控制设额定的时间

① 移开反射物体或者改变安装位置和

光轴方向

② 检查两个光束被同时遮断。

③ 将遮断时间设置调整到较短值

光线被遮断时虽然

报警指示灯亮，但

报警铃不响

① 信号线开路或者短路

② 在信号连接端有桥接

（信号线上有不正常的电流）

① 检查连线

② 需要返修

在受光器上的报警

灯常亮不熄灭

① 光轴调整不恰当

② 在投光器和受光器之间有障碍物。

③ 投光器和受光器的外罩或者反射镜上

有污物

① 重新调整光轴

② 移开障碍物

③ 用软布清洁光学部分

断断续续报警

① 不良配线连接

② 供电电压变化

③ 在投光器和受光器有被风吹动的障碍物

④ 安装不稳固

⑤ 未完成光轴调整

⑥ 鸟或者其它大的飞行物遮断光束

① 检查配线连接

② 检查供电电压（稳定的供电电压）

③ 移开障碍物或者改变安装位置

④ 安装牢固

⑤ 重行调整光轴

⑥ 重新调整

遮断时间，把时间调长或

重

新选置

确保在探测器的视线上没有任何

误报源，例如灌木丛、树木等。

(注意这些物体可能随季节而改变)

确保在探测器被安装

在一个稳定和坚固的

安装物上面。

确保强力阳光或者汽车的车

灯不直接照射到受光器上。

(不建议在离光轴±2°内)

6.配线距离

在完成安装后，通过恰当的步行测试来确认运行正常。在步行测试时参考下列指示灯。

安装面罩前确认防拆功能运作正常。盖面罩后确认系统运作正常。

注意：步行测试至少每年进行一次

通过旁边的草图得到要求的设置值，调节“遮光时间的调整”来设置受光器的遮光时间。

遮光时间必须设置成较小值以便检测较快的移动目标。然而应该考虑各种环境情况，比

如当有鸟或者被风吹动的物体时，遮光时间应该设置为较大值来忽略这些情况。

约600g (受光器+投光器)

DS-PI-D40

DS-PI-D60

DS-PI-D80

DS-PI-D100

DS-PI-D40 40m 1.2m

DS-PI-D60 60m 1.8m

DS-PI-D80 80m 2.4m

DS-PI-D100 100m 3.0m

型号警戒距离光束张角

DS-PI-D40 DS-PI-D60

DS-PI-D80/

DS-PI-D100

171mm×82mm×77mm

FROM C (NO/NC DC 30V 0.5Amax.可转换), 接点容量

型号

警戒距离

最大到达距离

光束数

探测方式

光源

感应速度

报警输出

电源电压

防拆输出

使用温度范围

光轴调整角度（水平）

光轴调整角度（垂直）

瞄准器

结露、霜对策

其他附加功能

材质

外形尺寸

重量

消耗电流(DC 12V)

45mA 55mA 65mA 65mA

450m 650m 900m 1100m

40m 60m 80m 100m

DS-PI-D40 DS-PI-D60 DS-PI-D80 DS-PI-D100

-25°C~+55°C

接点输出1b DC 30V 0.05A max

180°(±90°)

20°(±10°)

50~700ms

2束

2光束同时遮断检知式

红外LED

DC10.5~28V(无极性)

推荐工作电压

DC 12V或者 (无极性)24V

可拆卸式

超声波结构

受光指示、指示、测试端子OK

面罩树脂; 底壳树脂PC ABS

遮光时间的调整
