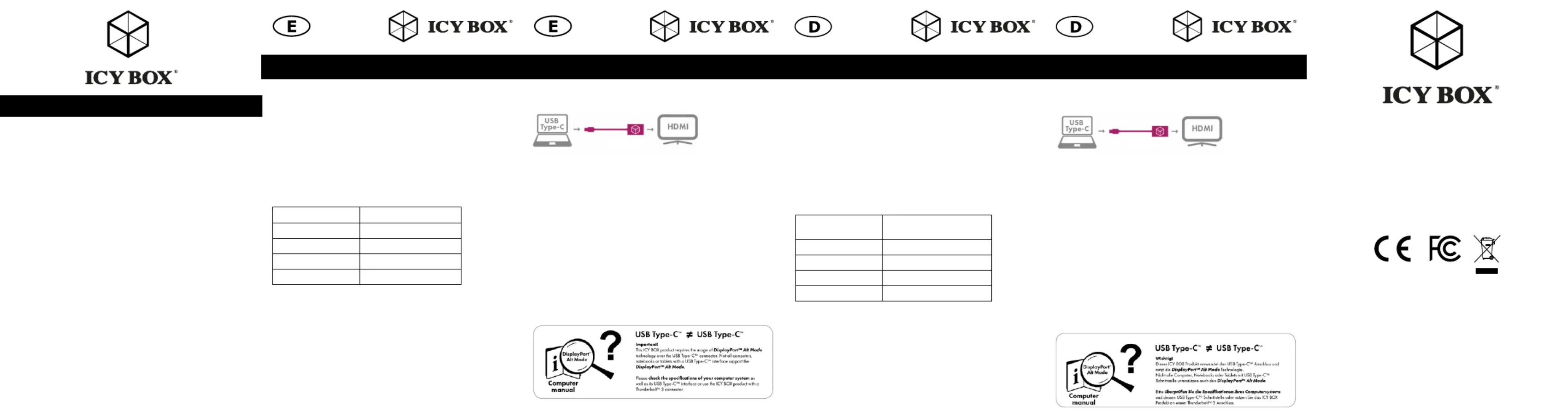

User's Manual (English) IB-AC534-C

USB Type-C

™

to HDMI

adapter

Handbuch (Deutsch) IB-AC534-C

USB Type-C

™

zu HDMI

Adapter

FR: Adaptateur USB Type-C

™

vers HDMI

, Résolution 4K@60Hz

ES: Adaptador USB Type-C

™

a HDMI

, Resolución 4K@60Hz

IT: Adattatore USB Type-C

™

per HDMI

, Risoluzione 4K@60Hz

GR: Prosarmogéas USB Type-C ™ pros HDMI®

PL: Adapter USB Type-C

™

na HDMI

, Rozkład 4K@60Hz

CZ: Adaptér USB Type-C

™

na HDMI

, Rozlišení 4K@60Hz

NL: Adapter USB Type-C

™

naar HDMI

, Resolutie 4K@60Hz

HU: Adapter USB Type-C

™

- HDMI

, Felbontás 4K@60Hz

Manual IB-AC534-C

USB Type-C

™

to HDMI

- Sharp picture

The IB-AC534-C USB Type-C

™

to HDMI

adapter connects USB Type-C

™

outputs,

such as a notebook, smartphone or desktop PC with HDMI

devices like televisions,

monitors, etc.. With the DisplayPort

™

Alt Mode speciﬁcations and HDMI

this

adapter may constitute a resolution of 4K Ultra HD (4096x2160@60 Hz). Simple

to use without the installation of any driver, since the IB-AC534-C is completely

Plug & Play.

Key features

• USB Type-C

™

(input) to HDMI

connector (output)

• Support HDMI

resolution with up to 4096x2160@60 Hz

• Support content protection of HDCP 2.2

Input/Output Connector

Input 1x USB Type-C

™

male

Output 1x HDMI

female

Resolutions (HDTV)

Resolutions Max up to 4096x2160@60 Hz

Package Content

1x IB-AC534-C, quick installation guide

Usage

• Connect the USB Type-C

™

male port of this product to the computers USB

Type-C

™

interface

• Connect HDMI

female port of this item to HDTV via HDMI

cable (not

included)

Manual IB-AC534-C

Connection Diagram

Conﬁgure a display device

Please setup your display settings accordingly to your operating system and

requirements. For detailed information, see the corresponding operation manual and

description of your operating system.

System requirements and information

• Host computer with an available USB Type-C

™

port (to ensure full functionality,

the host USB Type-C

™

port must support DisplayPort

™

Alt Mode or Thunderbolt

™

3).

• HDMI

enabled display with cable as needed (not included)

• A 4K-capable display is required to achieve 4096x2160@60 Hz resolution

• Any of the following operating systems: Windows

, macOS

Note:

• For some compatible device, it might take a few seconds for the video to display.

USB Type-C

™

Not all USB Type-C

™

ports support the full functionality of the USB Type-C

™

stan-

dard. Some ports might only provide data transfers, and might not support video or

Power Delivery over USB.

Handbuch IB-AC534-C

USB Type-C

™

auf HDMI

- Gestochen scharf

Der IB-AC534-C USB Type-C

™

zu HDMI

Adapter verbindet USB Type-C

™

Aus-

gänge wie beispielsweise von einem Notebook, Smartphone oder Desktop-PC

mit HDMI

Geräten, wie Fernseher, Monitore, etc. Mit den Speziﬁkationen

DisplayPort

™

Alt Mode und HDMI

kann dieser Adapter eine Auﬂösung von Ultra

HD (4096x2160@60 Hz) darstellen und Sie können entweder den Spiegelmodus

oder den Erweiterungsmodus für Monitore verwenden. Dabei wird kein extra Treiber

benötigt, die IB-AC534-C funktioniert einfach per Plug & Play.

Hauptmerkmale

• USB Type-C

™

(Eingang) zu HDMI

Schnittstelle (Ausgang)

• Unterstützt HDMI

Auﬂösungen mit bis zu 4096x2160@60 Hz

• Unterstützt HDCP 2.2 geschützte Inhalte

Eingabe-/Ausgabe-

schnittstelle

Eingabe 1x USB Type-C

™

Stecker

Ausgabe 1x HDMI

Buchse

Auﬂösung (HDTV)

Auﬂösung Bis zu max. 4096x2160@60 Hz

Verpackungsinhalt

1x IB-AC534-C, Schnellinstallationsleitung

Verwendung

• Verbinden Sie den USB Type-C

™

-Stecker dieses Produkts mit der USB Type-C

™

Schnittstelle des Computers.

• Verbinden Sie die HDMI

-Buchse dieses Produktes mit der HDMI

- Schnittstelle

des Anzeigegerätes über ein HDMI

-Kabel (nicht im Lieferumfang enthalten).

Handbuch IB-AC534-C

Verbindungsdarstellung

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheit gehen Sie bitte entsprechend Ihres

Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie

bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Systemanforderungen und Informationen

• Host Computer mit freier USB Type-C

™

Schnittstelle (um den vollen Funktions-

umfang zu gewährleisten muss der verwendete USB Type-C

™

Anschluss den

DisplayPort

™

Alt Mode oder Thunderbolt 3

™

unterstützen)

• HDMI

-fähiges Display mit Kabel nach Bedarf (nicht im Lieferumfang enthalten)

• Ein 4K-fähiges Display ist erforderlich, um eine Auﬂösung von 4096x2160@60

Hz zu erreichen.

• Eines der folgenden Betriebssysteme: Windows

, macOS

Hinweis:

• Bei einigen kompatiblen Geräten kann es mehrere Sekunden dauern, bis das

Video angezeigt wird.

USB Type-C

™

Nicht alle USB Type-C

™

Schnittstellen am Markt unterstützen den vollen Funktions-

umfang des USB Type-C

™

Standards. Einige Schnittstellen ermöglichen unter Um-

ständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder

Stromversorgung via USB.

The information contained in this manual is believed to be accurate and reliable. RaidSo-

nic Technology GmbH assumes no responsibility for any errors contained in this manual.

RaidSonic Technology GmbH reserves the right to make changes in the speciﬁcations and/

or design of the above-mentioned product without prior notice. The diagrams contained in

this manual may also not fully represent the product that you are using and are there for

illustration purposes only. RaidSonic Technology GmbH assumes no responsibility for any

differences between the product mentioned in this manual and the product you may have.

DisplayPort

™

and the DisplayPort

™

logo are trademarks owned by the Video Electronics

Standards Association (VESA

) in the United States and other countries. The terms HDMI

and HDMI

High-Deﬁnition Multimedia Interface, and the HDMI

logo are trademarks or

registered trademarks of HDMI

LA, Inc. in the United States and other countries. Apple

and macOS are registered trademarks of Apple Computer Inc.Microsoft, Windows and the

Windows logo are registered trademarks of Microsoft Corporation.

Quick installation guide IB-AC534-C

6. Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht

möglich

Mögliche Umweltbelastung durch Bestandteile,

Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol

zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden

darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elekt-

ronik-Altgeräte ( ) darf dieses Elektrogerät und ggf. enthaltene WEEE

Batterien nicht im normalen Hausmüll oder dem entGelben Sack -

sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien

entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück

oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de

oder besuchen Sie unsere Internetseite www.raidsonic.de.

ACHTUNG

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau

(wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung

beachten

• Produkt nur verwenden, wenn Speziﬁkationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

VORSICHT

ACHTUNG

WARNUNG

ACHTUNG

Safety information

Please read carefully the following information to prevent injuries, da-

mage to material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide immediate

information in terms of the probability of occurrence as well as the type and severity

of the consequences if the measures to prevent hazards are not complied with.

Warns of a hazardous situation causing directly

death or serious injury.

Warns of a hazardous situation that potentially may

cause death or serious injury.

Warns of a hazardous situation that potentially may

cause minor injury.

Warns of a situation that cause ma-potential may

terial or environmental damage and disrupt operative

processes.

1. Risk of electrical shock

Contact with parts conducting electricity

Risk of death by electrical shock

• Read the operating instructions prior to use

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the speciﬁcations of the type plate

only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

DANGER

WARNING

CAUTION

IMPORTANT

WARNING

Safety information

3. Hazards caused by a development of heat

Insufﬁcient device/power unit ventilation

Overheating and failure of the device/power unit

• Prevent externally heating up components and ensure an exchange of air

• Do not cover the fan outlet and passive cooling elements

• Avoid direct sunlight on the device/power unit

• Guarantee sufﬁcient ambient air for the device/power unit

• Do not place objects on the device/power unit

2. Hazards during assembly (if intended)

Sharp components

Potential injuries to ﬁngers or hands during assembly (if

intended)

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

Insufﬁcient device/power unit ventilation

Overheating and failure of the device/power unit

• Prevent externally heating up components and ensure an exchange of air

• Do not cover the fan outlet and passive cooling elements

• Avoid direct sunlight on the device/power unit

• Guarantee sufﬁcient ambient air for the device/power unit

Do not place objects on the device/power unit

4. Hazards caused by very small parts and packaging

Risk of suffocation

Risk of death by suffocation or swallowing

• Keep small parts and accessories away from children

• Store/dispose of plastic bags and packaging in an area that is inaccessible to

children

• Do not hand over small parts and packaging to children

IMPORTANT

CAUTION

IMPORTANT

WARNING

Safety information

5. Potential data loss

Data lost during commissioning

Potentially irreversible data loss

• Always comply with the information in the operating instructions/quick installation guide

• Exclusively use the product once the speciﬁcations have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

Harmful cleaning agents

Scratches, discolouration, damage caused by moisture

or short circuit in the device

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device

Environmental pollution, unsuitable for recycling

Potential environmental pollution caused by

components, recycling circle interrupted

This icon on product and packaging indicates that this product must

not be disposed of as part of domestic waste. In compliance with the

Waste Electrical and Electronic Equipment Directive ( ) this elecWEEE -

trical device and potentially included batteries must not be disposed

of in conventional, domestic waste or recycling waste. If you would

like to dispose of this product and potentially included batteries, please

return it to the retailer or your local waste disposal and recycling point.

If you have any questions, please do not hesitate to contact our support at

support@raidsonic.de www.raidsonic.de or visit our website at .

Potential injuries to ﬁngers or hands during assembly (if intended)

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

IMPORTANT

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden

und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen

sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die

Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer gefährlichen Situation, die unmittelbar

zum Tod oder zu schweren Verletzungen führen .wird

warnt vor einer gefährlichen möglicherweise

Situation, die zum Tod oder zu schweren Verletzungen

führen kann.

warnt vor einer gefährlichen Situa-möglicherweise

tion, die zu leichten Verletzungen führen .kann

warnt vor einer Situation, die zu Sach- und möglichen

Umweltschäden führen und den Betriebsablauf stören

kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modiﬁkationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

Sicherheitshinweise

Sicherheitshinweise Sicherheitshinweise

Produkt Specifikationer

Mærke:	Icy Box
Kategori:	Ikke kategoriseret
Model:	IB-AC534-C
Bredde:	65 mm
Dybde:	15 mm
Højde:	30 mm
Vægt:	33 g
Antal pr. pakke:	1 stk
Brugervejledning:	Ja
Produktfarve:	Sort
Pakkevægt:	73 g
Pakkedybde:	20 mm
Pakkebredde:	205 mm
Pakkehøjde:	110 mm
Antal HDMI-porte:	1
Maksimal opløsning:	4096 x 2160 pixel
Husmateriale:	Plast
Pakketype:	Kasse
Harmoniseret systemkode (HS):	84733020
Hovedkassen højde (udvendigt):	220 mm
Hovedkassens længde (udvendigt):	230 mm
Hovedkassens bruttovægt (udvendigt):	2500 g
Hovedkassens bredde (udvendigt):	215 mm
Oprindelsesland:	Kina
Plug and play:	Ja
USB-stik type:	USB Type-C
Produkter pr. hovedkasse (udvendigt):	40 stk
Stik 1:	USB Type-C
Stik 2:	HDMI
Stik 1 køn:	Hanstik
Stik 2 køn:	Hunstik
HDMI udgang:	Ja
Antal understøttede skærme:	1
USB-stik formfaktor:	Lige
USB-stik køn:	Hanstik
Udgang DisplayPort:	Ingen
DVI-udgang:	Ingen
Opdateringshastighed ved maksimal opløsning:	60 Hz
