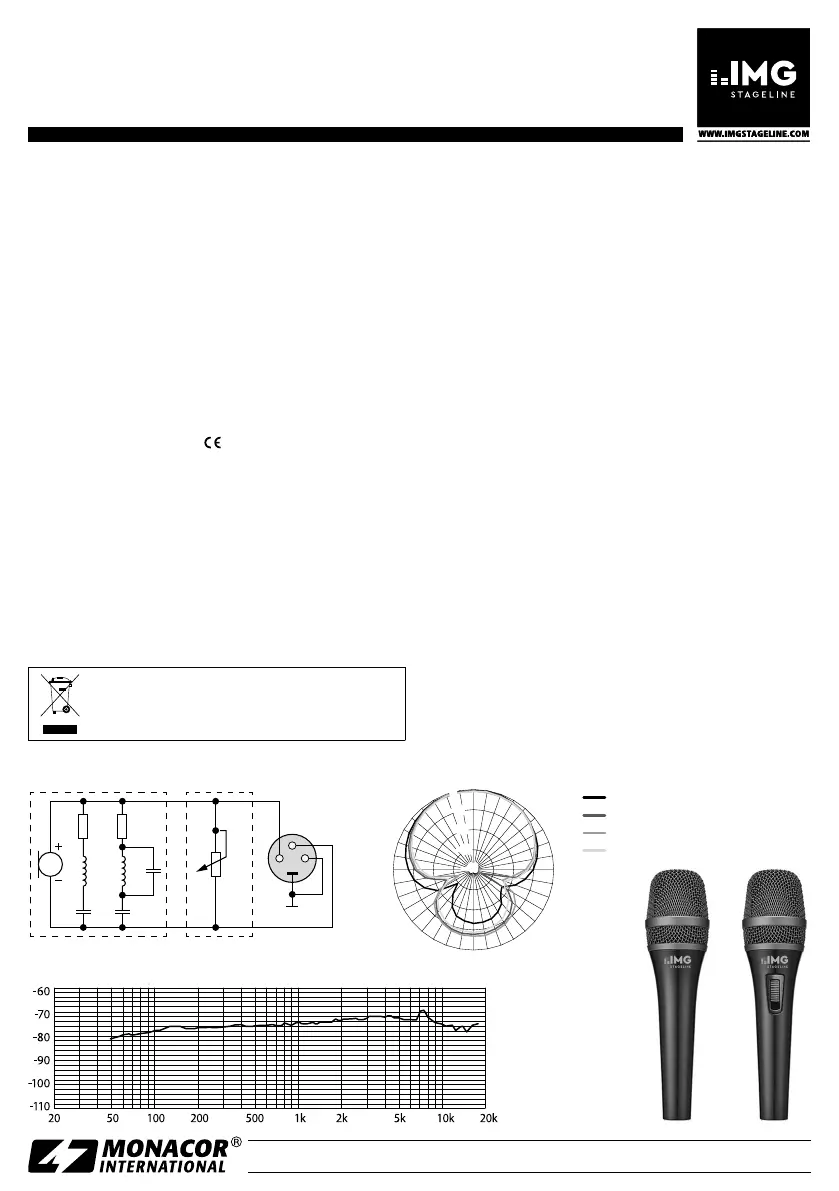

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

DM-730 Bestellnummer 1000614

DM-730S Bestellnummer 1000615

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Dynamisches Mikrofon

Diese Anleitung richtet sich an Benutzer ohne be-

sondere Fachkenntnisse. Bitte lesen Sie die Anlei-

tung vor dem Betrieb gründlich durch und heben

Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses dynamische Gesangsmikrofon eignet sich opti-

mal für Live-Auftritte auf der Bühne. Zum Liefer umfang

gehören ein Mikrofonhalter inkl. Gewinde adapter und

eine Tasche.

2 Wichtige Hinweise

Das Produkt entspricht allen relevanten Richtlinien der

EU und trägt deshalb das -Zeichen.

•

Verwenden Sie das Produkt nur im Innenbereich und

schützen Sie es vor Tropf- und Spritzwasser sowie vor

hoher Luftfeuchtigkeit. Die zulässige Einsatztempera-

tur beträgt 0 – 40 °C.

•

Verwenden Sie zum Reinigen nur ein trockenes, wei-

ches Tuch, niemals Chemikalien oder Wasser.

•

Wird das Produkt falsch verwendet oder nicht fach-

gerecht repariert, kann keine Haftung für daraus re-

sultierende Sach- oder Personenschäden und keine

Garantie für das Produkt übernommen werden.

Soll das Produkt endgültig aus dem Betrieb

genommen werden, entsorgen Sie es gemäß

den örtlichen Vorschriften.

3 Inbetriebnahme

1) Bei Verwendung eines Mikrofonstativs den Mik-

rofonhalter auf das Stativ schrauben. Besitzt das

Stativ ein 9,5-mm-Gewinde (

⁄

”), den Halter mit

dem Gewindeadapter auf das Stativ schrauben,

bei einem Stativ mit 15,9-mm-Gewinde (

⁄

”) den

Halter ohne den Adapter auf das Stativ schrauben.

Das Mikrofon in den Halter schieben.

2) Das Mikrofon über ein XLR-Kabel (z. B. aus der

MEC-Serie) mit dem Mikrofoneingang eines Audio-

gerätes (z. B. Mischpult, Aufnahmegerät, Verstärker)

verbinden.

3) Das Modell DM-730S ist mit einem Potentiometer-

Schiebeschalter ausgestattet. Mit diesem lässt sich

das Mikrofon ein- und ausschalten.

4 Technische Daten

System: . . . . . . . . . . dynamisch, mit Neodym-Magnet

Richtcharakteristik:. Superniere

Frequenzbereich: . . 50 –18 000 Hz

Empﬁndlichkeit:. . . 2,3 mV/ Pa bei 1 kHz

Impedanz: . . . . . . . 300 Ω

Gehäuse: . . . . . . . . Zink-Druckguss

Abmessungen:. . . . ⌀ 48 mm × 182 mm

Gewicht: . . . . . . . . 290 g (DM-730) / 279 g (DM-730S)

Anschluss: . . . . . . . XLR, symmetrisch

Änderungen vorbehalten.

Deutsch

dB Ref. 1V/μBar

Frequenzgang

90°

0°

30°30°

60°60°

180°

90°

120°120°

150°150°

−

1kHz

500Hz

100Hz

2kHz

Richtcharakteristik

nur bei

DM-730S

Beschaltung

Kapsel

DM-730S

DM-730

OFF

20 kΩ

Filter

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Dynamic Microphone

These instructions are intended for users without

any speciﬁc technical knowledge. Please read the

instructions carefully prior to operation and keep

them for later reference.

1 Applications

This dynamic vocal microphone is ideally suited for live

performance on stage. It is supplied with a holder in-

cluding thread adapter and a bag.

2 Important Notes

The product corresponds to all relevant directives of the

EU and is therefore marked with .

•

The product is suitable for indoor use only. Protect

it against dripping water, splash water and high air

humidity. The admissible ambient temperature range

is 0 – 40 °C.

•

For cleaning the product only use a dry, soft cloth;

never use water or chemicals.

•

No guarantee claims for the product and no liability

for any resulting personal damage or material damage

will be accepted if the product is not correctly used or

if it is not expertly repaired.

If the product is to be put out of operation

deﬁnitively, dispose of the product in accord-

ance with local regulations.

3 Operation

1) When a microphone stand is used, screw the micro-

phone holder onto the stand. If the stand is provided

with a 9.5 mm (3⁄8”) thread, use the thread adapter to

screw the holder onto the stand. If the stand is pro-

vided with a 15.9 mm (

⁄

”) thread, screw the holder

onto the stand without using the adapter. Place the

microphone in the holder.

2) Use an XLR cable (e. g. from the MEC-… series) to

connect the microphone to the microphone input of

an audio device (e. g. mixer, recorder, ampliﬁer).

3) Model DM-730S is provided with a slide potentiome-

ter switch. Use this switch to switch the microphone

on and off.

4 Speciﬁcations

System: . . . . . . . . . . dynamic, with neodymium magnet

Polar pattern:. . . . . supercardioid

Frequency range: . . 50 –18 000 Hz

Sensitivity: . . . . . . . 2.3 mV/ Pa at 1 kHz

Impedance: . . . . . . 300 Ω

Body:. . . . . . . . . . . die-cast zinc

Dimensions:. . . . . . ⌀ 48 mm × 182 mm

Weight. . . . . . . . . . 290 g (DM-730) / 279 g (DM-730S)

Connection:. . . . . . XLR, balanced

Subject to technical modiﬁcation.

DM-730 Order number 1000614

DM-730S Order number 1000615

English

dB Ref. 1V/μBar

Frequency response

90°

0°

30°30°

60°60°

180°

90°

120°120°

150°150°

−

1kHz

500Hz

100Hz

2kHz

Polar pattern

OFF

20 kΩ

Filter

only for

DM-730S

Wiring

cartridge

DM-730S

DM-730

Produkt Specifikationer

Mærke:	IMG Stageline
Kategori:	Mikrofon
Model:	DM-730S
Type:	Scene/optræden mikrofon
Tænd-/slukkontakt:	Ja
Bredde:	182 mm
Produktfarve:	Sort
Kontroltype:	Slider
Pakkevægt:	342 g
Pakkedybde:	125 mm
Pakkebredde:	260 mm
Pakkehøjde:	70 mm
Driftstemperatur (T-T):	0 - 40 °C
Husmateriale:	Zink
Forbindelsesteknologi:	Ledningsført
Diameter:	48 mm
Enhedsgrænseflade:	XLR-3
Mikrofonindgangsimpedans:	300 ohm (Ω)
Mikrofon frekvens:	50 - 18000 Hz
Mikrofonretningstype:	Superkardioid
Mikrofon vægt:	279 g
Følsomhed (1 kHz):	2.3
Svingspole type:	Dynamisk
Konfiguration af output:	Balanceret
