PoE Splitter • User Manual English
PoE Splitter • Handbuch Deutsch
Thank you for purchasing the INTELLINET NETWORK SOLUTIONS ™ PoE Splitter, Model
502900.

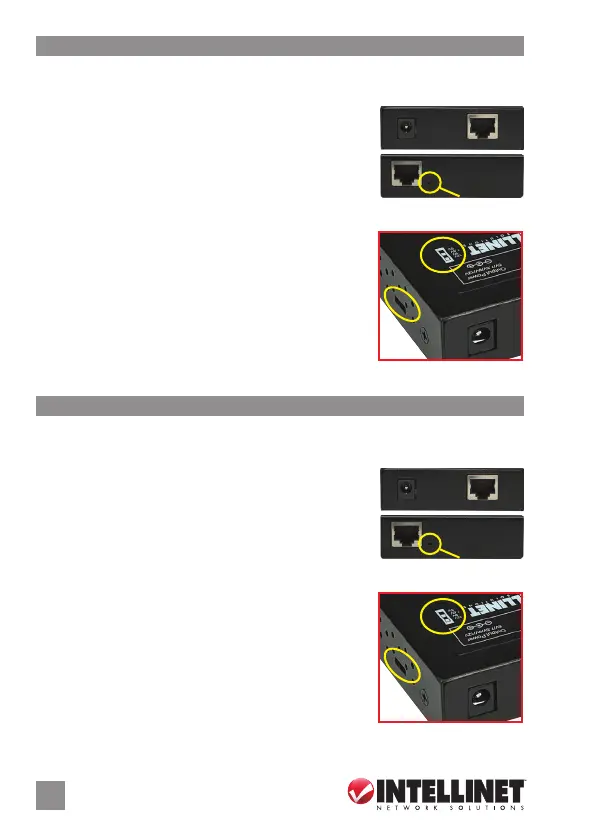

installation
1. Using Cat5/5e/6 Ethernet cable, connect the input port
of the splitter to a PSE port on the PoE injector/switch
(the yellow Link LED should light), and connect the
output port of the splitter to any RJ45 data input port
on the client device.
2. Check that the selectable voltage switch on the side
panel of the splitter is set to the proper output level:
5V (default), 7.5V, 9V or 12V settings are shown on the
front panel, as highlighted at right. CAUTION: Setting
the output voltage of the splitter to a level higher than
the maximum input level of the client device is likely to
result in damage to that device.
3. Use the included power output cable to connect the
power output jack on the splitter to a power jack on the client device.
Power out
jack
Link LEDPower & data
input port
Data output
port
Voltage
switch
Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS ™
PoE Splitters, Modell
502900.
installation
1. Verbinden Sie den Eingang des Splitters über ein
Cat5/5e/6-Kabel mit dem PSE-Port eines PoE-Injektors/
Switches (die gelbe “Link”-LED sollte leuchten) und
verbinden Sie den Ausgang des Splitters mit einem
RJ45-Dateneingang am Client-Gerät.
2. Prüfen Sie, ob der Spannungsumschalter am seitlichen
Feld des Splitters auf die korrekte Ausgangsspannung
eingestellt ist: 5V (Standard), 7,5V, 9V oder 12V, jeweils
auf der Vorderseite angezeigt (s. Abb. rechts). ACHTUNG:
Ist die Ausgangsspannung am Splitter höher eingestellt,
als die Eingangsspannungskapazität des Client-Geräts,
kann das Client-Gerät Schaden nehmen.
3. Verwenden Sie das beiliegende Stromkabel, um die
Strombuchse des Splitters mit einer Strombuchse des Client-Geräts zu verbinden.
Strom-
buchse
LED “Link”Strom- & Daten-
eingang
Datenausgang
Spannungs-
umschalter
