PoE+ SPLITTER

INSTRUCTIONS

MODEL 560443

REGULATORY STATEMENTS

FCC Class A

This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the Federal Communications Commis-

sion (FCC) Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial

environment. This equipment generates, uses and can radiate radio frequency energy, and if not installed and used in accordance with the instruction manu-

al may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which

case the user will be required to correct the interference at his own expense. Any changes or modiﬁcations made to this equipment without the approval of

the manuafacturer could result in the product not meeting the Class A limits, in which case the FCC could void the user’s authority to operate the equipment.

CE / R&TTE

English: This device complies with the requirements of R&TTE Directive 1999/5/EC. The Declaration of Conformity for this product is available at:

Deutsch: Dieses Gerät enspricht der Direktive R&TTE Direktive 1999/5/EC. Die Konformitätserklärung für dieses Produkt ﬁnden Sie unter:

Español: Este dispositivo cumple con los requerimientos de la Directiva R&TTE 1999/5/EC. La declaración de conformidad para este producto esta disponible en:

Français: Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE. La Déclaration de Conformité pour ce produit est disponible à l’adresset :

Polski: Urządzenie spełnia wymagania dyrektywy R&TTE 1999/5/EC. Deklaracja zgodności dostępna jest na stronie internetowej producenta:

Italiano: Questo dispositivo è conforme alla Direttiva 1999/5/EC R&TTE. La dichiarazione di conformità per questo prodotto è disponibile al:

intellinet-network.com

ENGLISH

This symbol on the product or its packaging indicates that this product

shall not be treated as household waste. Instead, it should be taken to an ap-

plicable collection point for the recycling of electrical and electronic

equipment. By ensuring this product is disposed of correctly, you will

help prevent potential negative consequences to the environment and

human health, which could otherwise be caused by inappropriate waste

handling of this product. If your equipment contains easily removable batteries or

accumulators, dispose of these separately according to your local requirements.

The recycling of materials will help to conserve natural resources. For more de-

tailed information about recycling of this product, contact your local city oﬃce,

your household waste disposal service or the shop where you purchased this

product. In countries outside of the EU: If you wish to discard this product, contact

your local authorities and ask for the correct manner of disposal.

DEUTSCH

Dieses auf dem Produkt oder der Verpackung angebrachte Symbol

zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgtwerden darf. In Über-

einstimmung mit der Richtlinie 2002/96/EG des Europäischen Parlaments und des

Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht

im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses

Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder

zum Recycling-Sammelpunkt Ihrer Gemeinde.

ESPAÑOL

Este símbolo en el producto o su embalaje indica que el producto no

debe tratarse como residuo doméstico. De conformidad con la Directiva 2002/96/

CE de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este pro-

ducto eléctrico no puede desecharse se con el resto de residuos no clasiﬁcados.

Deshágase de este producto devolviéndolo a su punto de venta o a un punto de

recolección municipal para su reciclaje.

FRANÇAIS

Ce symbole sur Ie produit ou son emballage signiﬁe que ce produit

ne doit pas être traité comme un déchet ménager. Conformément à la Directive

2002/96/EC sur les déchets d’équipements électriques et électroniques (DEEE), ce

produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet

municipal non trié. Veuillez vous débarrasser de ce produit en Ie renvoyant à son

point de vente ou au point de ramassage local dans votre municipalité, à des ﬁns

de recyclage.

POLSKI

Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol,

wówczas w czasie utylizacji nie wolno wyrzucać tego produktu wraz z odpadami

komunalnymi. Zgodnie z Dyrektywą Nr 2002/96/WE w sprawie zużytego sprzętu

elektrycznego i elektronicznego (WEEE), niniejszego produktu elektrycznego

nie wolno usuwać jako nie posortowanego odpadu komunalnego. Prosimy o

usuniecie niniejszego produktu poprzez jego zwrot do punktu zakupu lub odd-

anie do miejscowego komunalnego punktu zbiórki odpadów przeznaczonych

do recyklingu.

ITALIANO

Questo simbolo sui prodotto o sulla relativa confezione indica che il

prodotto non va trattato come un riﬁuto domestico. In ottemperanza alla Diret-

tiva UE 2002/96/EC sui riﬁuti di apparecchiature elettriche ed elettroniche (RAEE),

questa prodotto elettrico non deve essere smaltito come riﬁuto municipale misto.

Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta

municipale locale per un opportuno riciclaggio.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

Disposal of Electric and Electronic Equipment (applicable in the European Union and other European countries with separate collection systems)

Important: Read before use. • Importante: Leer antes de usar.

intellinet-network.com

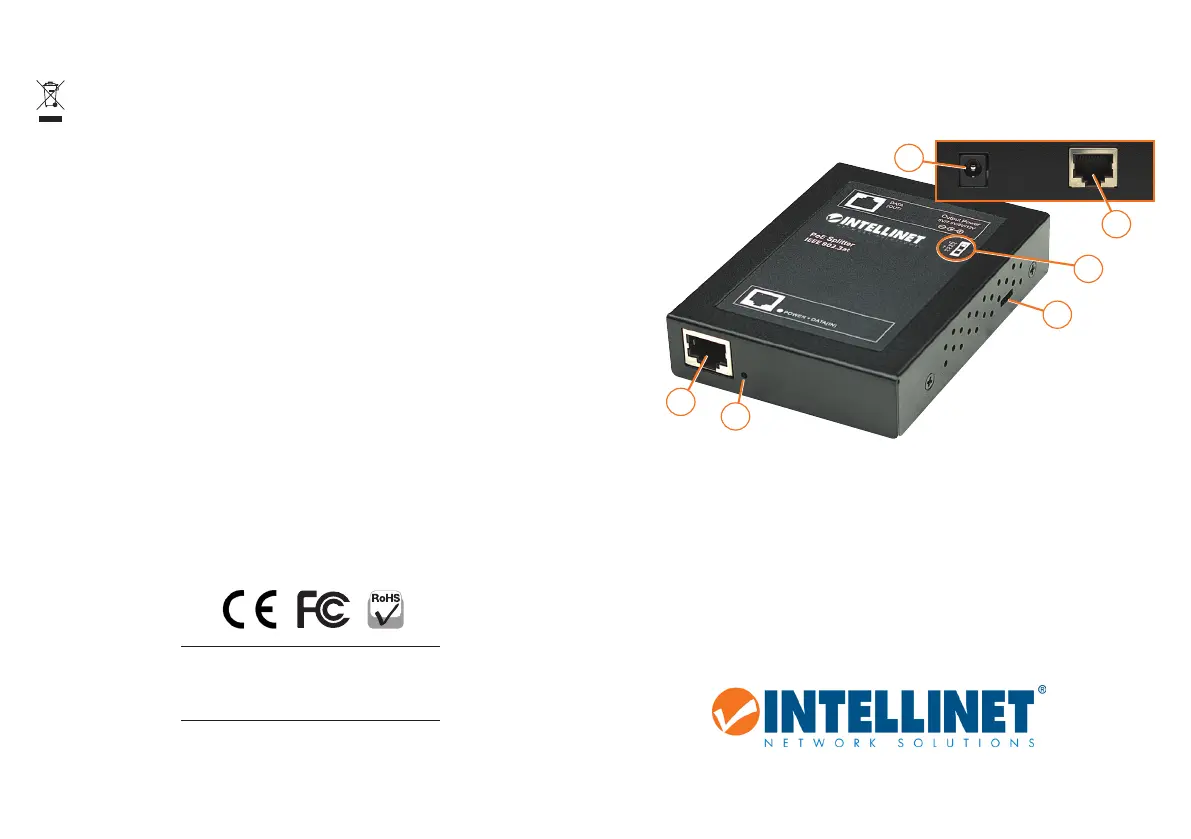

1 Using Cat5/5e/6 Ethernet cable, connect the input port of the splitter (A) to

a PSE port on the PoE injector/switch — the yellow Link LED (B) should light

— and connect the output port of the splitter (C) to any RJ45 data input

port on the client device.

2 Check that the selectable voltage switch on the side panel of the splitter (D)

is set to the proper output level: 5V (default), 7.5V, 9V or 12V settings are

shown on the front panel (E). CAUTION: Setting the output voltage of the

splitter to a level higher than the maximum input level of the client device

is likely to result in damage to that device.

3 Use the included power output cable to connect the power output jack on

the splitter (F) to a power jack on the client device.

For speciﬁcations, go to intellinet-network.com.

All trademarks and trade names are the property of their respective owners.

Alle Marken und Markennamen sind Eigentum Ihrer jeweiligen Inhaber.

Todas las marcas y nombres comerciales son propiedad de sus respectivos dueños.

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

Wszystkie znaki towarowe i nazwy handlowe należą do ich właścicieli.

Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari.

North & South America

IC Intracom Americas

550 Commerce Blvd.

Oldsmar, FL 34677

USA

Asia & Africa

IC Intracom Asia

4-F, No. 77, Sec. 1, Xintai 5th Rd.

Xizhi Dist., New Taipei City 221

Taiwan

Europe

IC Intracom Europe

Löhbacher Str. 7

D-58553 Halver

Germany

English: For warranty information, go to intellinet-network.com/warranty.

Deutsch: Garantieinformationen ﬁnden Sie unter intellinet-network.com/warranty.

Español: Si desea obtener información sobre la garantía, visite intellinet-network.com/warranty.

Français: Pour consulter les informations sur la garantie, visitez intellinet-network.com/warranty.

Polski: Informacje dotyczące gwarancji znajdują się na stronie intellinet-network.com/warranty.

Italiano: Per informazioni sulla garanzia, accedere a intellinet-network.com/warranty.

En México: Póliza de Garantía Intellinet — Datos del importador y responsable ante el consumidor IC Intracom México, S.A.P.I.

de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México, C.P. 54730, México. • Tel.

(55)1500-4500

La presente garantía cubre este producto por 3 años contra cualquier defecto de fabricación en sus materiales y mano de obra, bajo

las siguientes condiciones:

1. Todos los productos a que se reﬁere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor.

2. El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni

refacciones, p2-ya que su garantía es de cambio físico.

3. La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas de fábrica y no incluye

en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario o distribuidor.

Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio donde fue adquirido o en el

domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza

debidamente llenada y sellada por la casa vendedora (indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura

o ticket de compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y fecha de adquisición.

Esta garantía no es válida en los siguientes casos: Si el producto se hubiese utilizado en condiciones distintas a las normales; si el

producto no ha sido operado conforme a los instructivos de uso; o si el producto ha sido alterado o tratado de ser reparado por el

consumidor o terceras personas.

WARRANTY INFORMATION

Deutsch PoE+ Splitter

Español Splitter PoE+

Français Diﬀuseur PoE+

Polski Rozdzielacz PoE+

Italiano Splitter PoE+

INT-560443-QIG-ML1-0714-03

Printed on recycled paper.

1 Verbinden Sie den Eingang des Splitters (A) über ein Cat5/5e/6-Kabel mit dem

PSE-Port eines PoE-Injektors/Switches — die gelbe “Link”-LED (B) sollte

leuchten — und verbinden Sie den Ausgang des Splitters (C) mit einem RJ45-

Dateneingang am Client-Gerät.

2 Prüfen Sie, ob der Spannungsumschalter am seitlichen Feld des Splitters (D) auf

die korrekte Ausgangsspannung eingestellt ist: 5V (Standard), 7,5V, 9V oder 12V,

jeweils auf der Vorderseite angezeigt (E). ACHTUNG: Ist die Ausgangsspannung

am Splitter höher eingestellt, als die Eingangsspannungskapazität des Client-

Geräts, kann das Client-Gerät Schaden nehmen.

3 Verwenden Sie das beiliegende Stromkabel, um die Strombuchse des Splitters

(F) mit einer Strombuchse des Client-Geräts zu verbinden.

Die Speziﬁkationen ﬁnden Sie auf intellinet-network.com.

1 Utilice cable Ethernet Cat5/5e/6, conecte el puerto de entrada del splitter (A)

al puerto del PSE del injector/switch PoE — LED amarillo (B) se iluminará — y

conecte el puerto de salida del splitter (C) a cualuier puerto de entrada de

datos RJ45 en el dispositivo cliente.

2 Revise la posición del switch de voltaje ubicado en panel lateral del splitter (D)

sea el voltaje de salida correcto: 5V (default), 7,5V, 9V ó 12V ajustes que se

muestran en el palel frontal (E). PRECAUCIÓN: Conﬁgurar la tensión de salida

de voltaje del splitter a un nivel superior del maximo nivel de entrada del

dispositivo cliente puede provocar daños en el dispositivo.

3 Use el cable de corriente incluido para conectar del jack de alimentación del

splitter (F) al jack de corriente del dispositivo cliente.

Para más especiﬁcaciones, visite intellinet-network.com.

1 En utilisant un câble Ethernet Cat5/5e/6, connectez l’entrée du répartiteur (A) à

un port PSE d’un injecteur/commutateur PoE — le DEL “Link” (B) doit être

allumé — et connectez la sortie du répartiteur (C) à une entrée de données sur

l’appareil du client.

Vériﬁez que le commutateur de tension sur le panneau latéral du répartiteur (D)

est ajusté au niveau de sortie propre: Les ajustages 5V (défaut), 7,5V, 9V ou 12V

sont indiqués sur le panneau avant (E). ATTENTION: Ajuster la tension de sortie

sur le répartiteur plus haute que le niveau d’entrée maximum sur l’appareil de

client peut endommager l’appareil du client.

3 Utilisez le câble d’alimentation aﬁn de connecter la sortie de courant (F) du

répartiteur jack de courant de l’appareil du client.

Vous trouvez les spéciﬁcations sur intellinet-network.com.

1 Używając kabla Ethernet Cat5/5e/6 podłącz port wejścia danych rozdzielacza (A)

z portem PSE adaptera/przełącznika PoE — zielona dioda linku (B) powinna

świecić — a następnie port wyjścia danych rozdzielacza (C) połącz kablem z

dowolnym portem RJ45 urządzenia klienckiego.

2 Sprawdź, czy przełącznik znajdujący się na bocznej części rozdzielacza (D) jest

ustawiony na odpowiedni poziom napięcia wyjściowego: 5V (domyślnie), 7.5V,

9V lub 12V. Schemat ustawienia pozycji przełącznika narysowany jest na górnej

części rozdzielacza (E). UWAGA: Ustawienie napięcie wyjściowego w rozdzielaczu

na poziom wyższy niż maksymalny poziom napięcia wejściowego urządzenia

klienckiego może doprowadzić do uszkodzenia tego urządzenia.

3 Używając dołączonego kabla zasilającego połącz gniazdo wyjścia napięcia

rozdzielacza (F) z gniazdem zasilania urządzenia klienckiego.

Pełną specyﬁkację produktu znajdziecie Państwo na stronie intellinet-network.com.

1 Usando il cavo di rete Cat5/5e/6, collegare la porta di ingresso dello splitter (A)

alla porta PSE sull’iniettore/switch PoE — il led giallo Link (B) dovrebbe

illuminarsi — e collegare la porta d’uscita dello splitter (C) a qualsiasi porta di

ingresso dati RJ45 al dispositivo client.

2 Veriﬁcare che il selezionatore di voltaggio sul pannello laterale dello splitter (D)

sia regolato sul livello di uscita corretto: i settaggi 5V (predeﬁnita), 7.5V, 9V o 12V

sono visualizzabili sul pannello frontale (E). ATTENZIONE: Settare il voltaggio di

uscita dello splitter a un livello superiore al livello massimo dell’ingresso

supportato dal dispositivo client potrebbe causare danneggiamenti

all’apparecchiatura stessa.

Utilizzare il cavo di alimentazione incluso per collegare l’uscita di alimentazione

dello splitter (F) con la presa di alimentazione del dispositivo client.

Per ulteriori speciﬁche, visita il sito intellinet-network.com.

Produkt Specifikationer

Mærke:	Intellinet
Kategori:	Ikke kategoriseret
Model:	560443
Bredde:	74 mm
Dybde:	102 mm
Højde:	22 mm
Vægt:	445 g
Produktfarve:	Sort
Opbevaringstemperatur (T-T):	-20 - 90 °C
Relativ luftfugtighed ved drift (H-H):	10 - 90 %
Ethernet LAN-porte (RJ-45):	2
Driftstemperatur (T-T):	0 - 60 °C
Husmateriale:	Metal
Kabler inkluderet:	Vekselstrøm
Udgangseffekt:	25.4 W
Certificering:	FCC Class A, CE
Kabelteknologi:	10Base-T, 100Base-TX
Netværksstandarder:	IEEE 802.3, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u
Udgangsspænding:	12 V
Strøm over Ethernet (PoE):	Ja
Stik køn:	Hunstik
Standard for kabler:	Cat5
