16280 Gitarrenwandhalter
-Dieses Produkt dient als Wandhalter für viele Gitarrentypen; wir können jedoch nicht ausschließen, dass es auch Bauformen gibt, die nicht funktionieren.
-Die zwei Aufnahmebügel sind unabhängig voneinander verdrehbar (Abb.4).
-Gerade auch asymmetrische Gitarrenhälse lassen sich problemlos anpassen. Voraussetzung ist eine Verdickung zwischen Hals und Kopf (Abb.4).
-Das Gewicht der Gitarre bewirkt, dass ein zusätzlicher Klemmeffekt durch die beweglichen Bügel eintritt.
-Die Aufnahmebügel sind komplett mit einer gummiähnlichen Schutzschicht überzogen.
- B x T x H: 93 x 66 x 138 mm, Eigengewicht: 0,2 kg.
GEBRAUCHSANLEITUNG

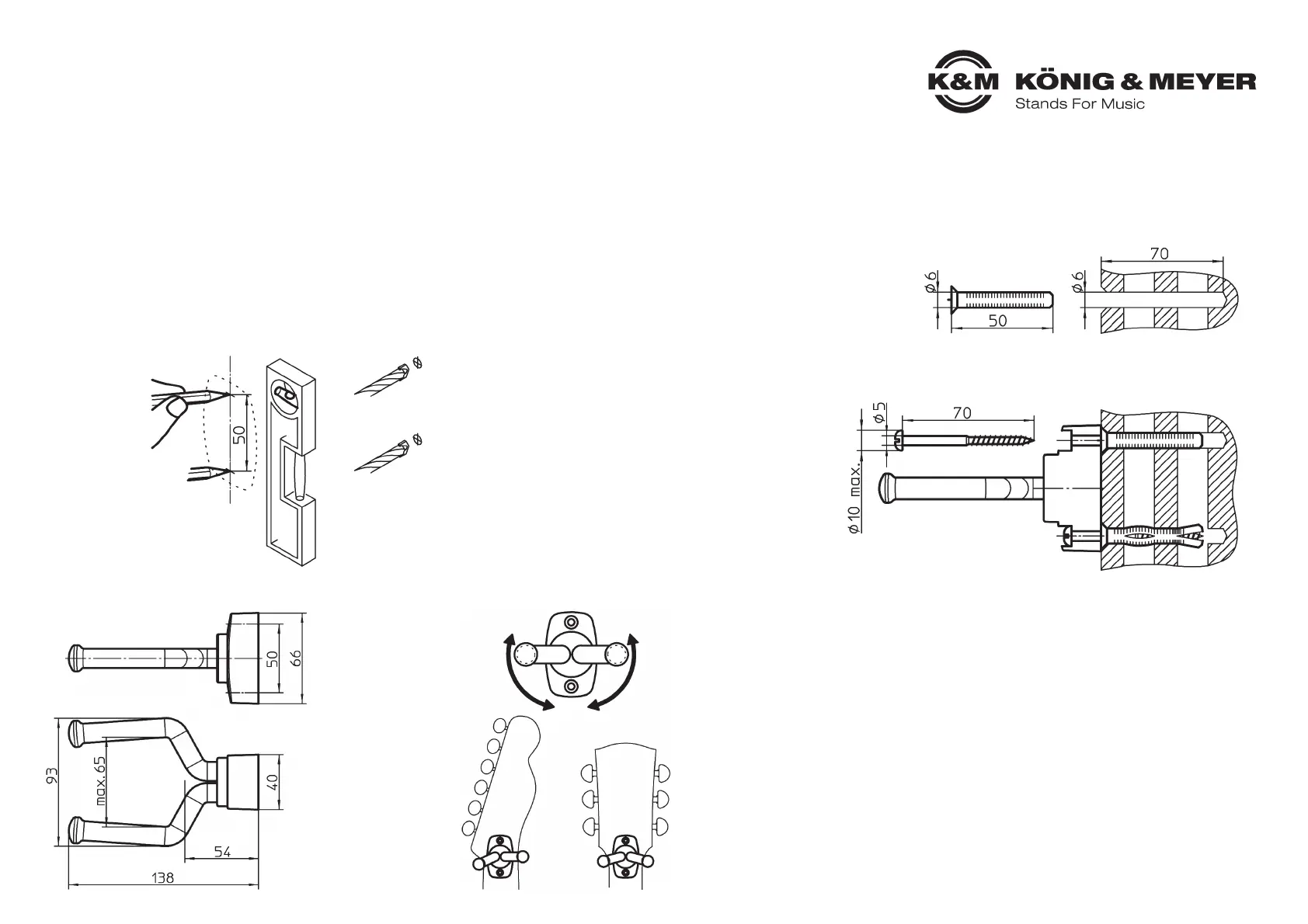

2. BEFESTIGUNGSBEISPIELE
1.a
Halteplatte senkrecht ausrichten,
Bohrlöcher markieren
1.b
Dübellöcher bohren (2x)
Durchmesser 6 mm
Betonwand / Lochsteine (s. Abb.)
Bsp.:
-Spreizdübel 6 x 50 mm mit
-Linsenkopf-Holzschraube 5 x 70 mm
-Löcher bohren, senken und ausblasen,
-Dübel setzen, Halterung anbringen,
-Schrauben eindrehen
1. WANDMONTAGE
3. ABMESSUNGEN 4. EINSTELLUNGEN
Gitarre in Halter führen
und beide Bügel an den
Gitarrenhals anlegen.
Instrument vorsichtig
loslassen und sicheren
Sitz überprüfen.
SICHERHEITSHINWEISE
-Beachte: die sichere Funktion des Gitarrenhalters ist abhängig von der Form der
-Gitarre (Korpustiefe, Kopf- und Halsform) und von der Sorgfalt mit der die Gitarre
-eingehängt wird.
-Wählen Sie eine mit den örtlich gültigen Vorschriften übereinstimmende
-Befestigungsmethode
-Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im
-Lieferumfang) Beispiele siehe 2. (Setzanweisungen der Dübelhersteller beachten)
-Ungeeignet sind Wände, die zu schwach sind oder hinter denen Strom- und
-Wasserleitungen oder dgl. verlegt sind. Im Zweifelsfall einen qualifizierten Fachmann
-zu Rate ziehen.
-Vergewissern Sie sich, dass nach der Installation die Schrauben fest angezogen sind
-und wiederholen Sie diese Prüfungen in regelmäßigen Abständen
-Anwendung nur im Innenbereich
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2a, 97877 Wertheim, www.k-m.de
16280-000-55 Rev.10 / 16280-000-95 Rev.09 / 16280-014-00 Rev.07 03-79-148-00 11/19
16280 Guitar Wall Mount
-This wall mount fits for many guitar designs, but some special types may not work. Please check before use.
-Each of both brackets is twistable on its own (Fig.4).
-Even asymmetric guitars could be fitted, provided that there is a swelling on the guitar head (Fig.4).
-The guitars weight provides a self-locking effect by the brackets.
-Both brackets are covered with non-marring rubber by vulcanised rubber.
-W x D x H: 93 x 66 x 138mm, weight: 0.2 kg.
INSTRUCTION MANUAL
2. WALL MOUNT OPTIONS
1.a
Adjust wall plate vertically,
mark drilling holes
1.b
Drill anchor holes (2x)
diameter 6 mm
concrete wall / perforated bricks (Fig.)
e.g.:
-expansion anchor 6 x 50 mm with
-slotted pan head screw 5 x 70 mm
-drill, countersink and blow out hole,
-place anchor and bracket, fix slotted
- pan head screw
1. WALL BRACKET FASTENING
3. DIMENSIONS 4. SETTINGS
Put guitar in the wall
mount and set up the
two brackets. Release
guitar carefully and
check for a safe fit.
SAFETY INSTRUCTIONS
-Caution: function safety depends on the guitar design (corpus depth, guitar-head-
-form) and requires careful guitar placement.
-Choose a position and mounting method compliant with local building codes and
-regulations
-For use only at proper walls with adequate anchors (see 2.; not included in delivery)
-Not suitable for fragile walls. Beware of power supply lines and water conduits. In
-case ask an expert.
-Inspect bolted assemblies regularly
-For indoor use only
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2a, 97877 Wertheim, www.k-m.de
16280-000-55 Rev.10 / 16280-000-95 Rev.09 / 16280-014-00 Rev.07 03-79-148-00 11/19
