SICHERHEITSHINWEISE

AUFBAU

EINSTELLUNGEN

TECHNISCHE DATEN / SPEZIFIKATIONEN

23860 Mikrofonarm

- besonders geeignet für Broadcast Studios

- zur flexiblen Positionierung von Studiomikrofonen

- Tragkraft: bis zu 1,5 kg bei 0,8 m Reichweite

- mit innenliegendem Mikrofonkabel:

- Länge: 6 m, 3-polige-XLR-Anschlüsse

- mit Tischklammer

- Gewindeanschlüsse 3/8" und 5/8"

- Tischklammer 1 muss fest fixiert sein

- max. Last: 1,5 kg

BEACHTE:

Im unbelasteten Zustand zieht das Federband die Arme in die senkrechte Ausgangsstellung. Zur Vermeidung dieser unkontrollierten

Bewegung ist vor Entfernen des Mikrofons bzw. vor dem Lösen der Flügelmuttern der Mikrofonarm 5 mit der Hand festzuhalten.

FUNKTIONSWEISE

Das einwandfreie Funktionieren des Mikrofonarmes basiert auf dem

Zusammenspiel dreier Faktoren.

1. Mikrofongewicht - 2. Federbandspannung - 3. Festigkeit der Flügelmuttern 4

- Ohne Mikrofon und bei nicht angezogenen Flügelmuttern wandern die Arme

- durch die Spannung des Federbandes in ihre Ausgangsposition (senkrechte Lage).

- Die Last des Mikrofons wirkt der Federbandspannung entgegen, so dass der

- Arm mehr oder weniger exakt die gewünschten Position einnimmt.

- Damit das Mikrofon die vorgesehene Position hält, werden die Flügelmuttern 4 etwas

- angezogen - aber nur soviel um eine selbständige Verstellung der Arme zu verhindern.

- Richtig eingestellt lässt sich der Mikrofonarm in jede mögliche Position ziehen bzw. schieben -

- und das ohne lästiges Öffnen und Schließen der Flügelmuttern.

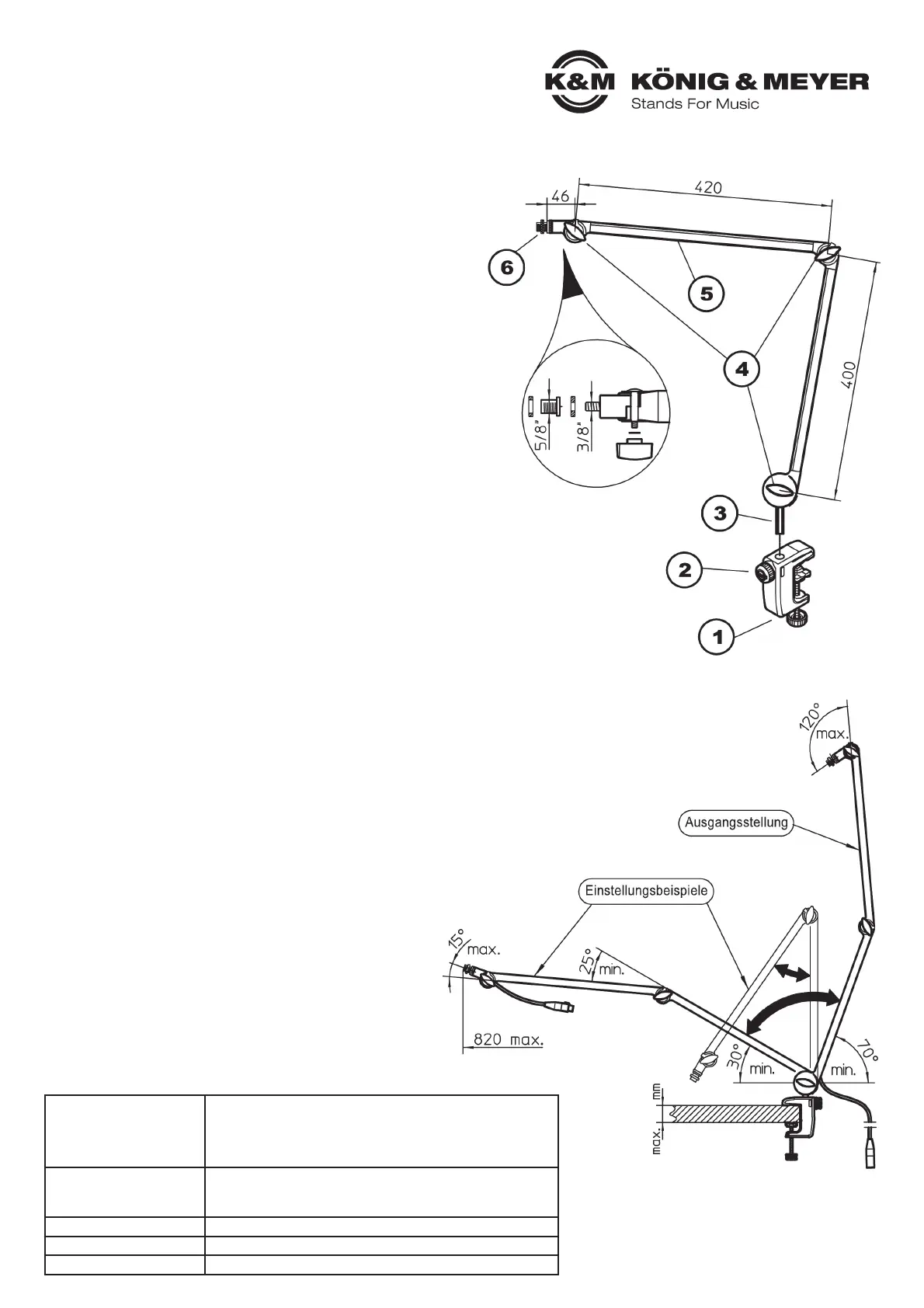

1. Tischklammer 1 an Platte befestigen (max. 52 mm)

2. Stab 3 des Mikrofonarmes in Öffnung der

2. Tischklammer 1 stecken und sichern durch

2. Festziehen der Klemmschraube 2.

3. Gewindeanschluß 6 wählen und Mikrofon befestigen

4. Mikrofonarm einstellen wie unter FUNKTIONSWEISE beschrieben

Der Mikrofonarm ist äußerst flexibel einstellbar.

Dies wird möglich durch drei stufenlos verstellbare Gelenke.

Innerhalb der durch die Armlänge begrenzten Abstände ist so

nahezu jede Position erreichbar.

Siehe Kapitel FUNKTIONSHINWEISE.

KABEL

Praktisch, sicher und eine gute Optik:

dank hochwertigem, innen verlegtem Mikrofonkabel

- der Mikrofonarm ist sofort betriebsbereit

- Länge 6 m,

- Mikroseitig: 3-polige XLR-Buchse

- Mixerseitig: 3-poliger XLR-Stecker

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese

Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung.

Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

Material

Mikrofonarme: Alu-Profile, schwarz

Tischklammergehäuse, Bügel, Bänder: Stahl

Gelenke, Klemmelemente: Kunststoff, schwarz

Schrauben: Stahl, verzinkt

Abmessungen

max. Auslage: 820 mm

Armlängen: 400 + 420 + 46 mm

Klemmbereich: bis 48 mm

Gewicht 1,4 kg

Karton, Bruttogewicht H x B x T: 530 x 120 x 65 mm, 1,5 kg

Zubehör (optional) Tisch-Flansch 23855

Winkel und Maßangaben

stellen Grenzwerte dar.

Produkt Specifikationer

Mærke:	Konig & Meyer
Kategori:	Mikrofon
Model:	23860
Vægt:	1500 g
Antal pr. pakke:	1 stk
Produktfarve:	Sort
Produkttype:	Desktop mikrofonstativ
Materiale:	Aluminium, Steel
Tilslutningsgevind:	3/8 5/8 "
Boom arm længde (min.):	460 mm
Boom arm længde (maks.):	960 mm
