Side 1/14

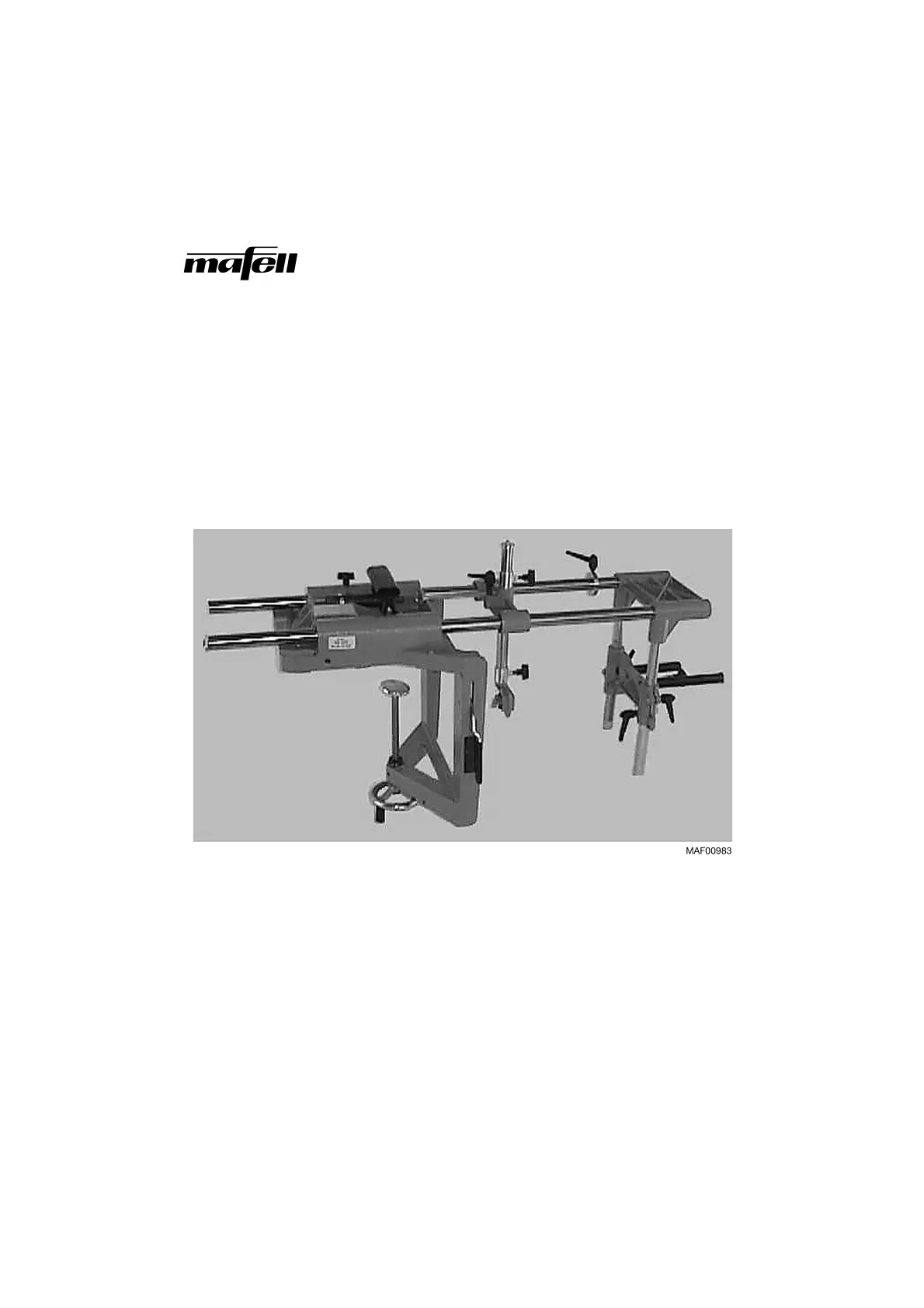

Schlitzgerät SG 500 zu LS 103 Ec

Betriebsanleitung und Ersatzteilliste

Slot Mortising Device SG 500 for LS 103 Ec

Operating instructions and spare parts list

Dispositif d’entaillage SG 500

pour LS 103 Ec

Notice d´emploi et liste des pièces détachées

Dispositivo per fresate a catena SG 500

per LS 103 Ec

Istruzioni d’uso e lista delle parti di ricambio

ACHTUNG!

Diese Betriebsanleitung enthält Hinweise, die für das sichere Arbeiten mit diesem Gerät wichtig sind.

Lesen Sie deshalb unbedingt diese Betriebsanleitung sorgfältig durch!

CAUTION!

These operating instructions contain important notes on safe working practices with this device.

It is therefore essential that you read these operating instructions carefully!

AVERTISSEMENT !

Cette notice d´emploi contient des indications importantes pour la sécurité du travail avec cet appareil.

Veuillez la lire attentivement !

ATTENZIONE!

Le presenti istruzioni per l’uso contengono avvertenze importanti per lavorare con sicurezza con questo appa-

recchio. Per questo motivo leggete assolutamente le presenti istruzioni per l’uso con la dovuta accuratezza!

070556.0207/a

-2-

Dieses Gerät dient als Zusatzeinrichtung zum Kettenstemmer LS 103 Ec zum Bearbeiten von Holz. Nicht

bestimmungsgemäßer Gebrauch kann zu Unfällen führen.

1 Erzeugnisangaben

zu Schlitzgerät SG 500 mit Art.-Nr. 201005

1.1 Angaben zum Hersteller

MAFELL AG

Postfach 1180, D-78720 Oberndorf / Neckar

Telefon (07423) 812-0, Fax (07423) 812-218

1.2 Technische Daten

³ Stemmtiefe 500 mm

³ Stemmbreite 10 - 17 mm

³ Stemmlänge 50 mm

³ Schwenkbar bis 45°

³ Gewicht 42 kg

1.3 Lieferumfang

1 Schlitzgerät

1 Spanneinrichtung

1 Bedienwerkzeug

1 Stoßpresse

je 1 Führungsstück 3, 5, 7 mm

2 Sicherheitshinweise

Die im jeweiligen Verwenderland geltenden Sicher-

heitsbestimmungen sowie die sonstigen allgemein

anerkannten arbeitsmedizinischen und sicherheits-

technischen Regeln sind einzuhalten.

³ Sichern Sie, wenn immer möglich, das Werk-

stück gegen Wegrutschen, Umkippen und

Hochwippen, z. B. durch Spannzwingen.

³ Verwenden Sie nur Werkzeuge mit den in dieser

Betriebsanleitung angegebenen Kenndaten.

³ Es dürfen nur original MAFELL-Ersatz- und

Zubehörteile verwendet werden. Es besteht

sonst kein Garantieanspruch und keine Haftung

des Herstellers.

³ Zu beachten sind auch die in der Betriebsanlei-

tung des Kettenstemmers LS 103 Ec aufgeführ-

ten Sicherheitshinweise.

3 Rüsten / Einstellen

3.1 Hinweis zum Wechseln der Fräskettengar-

nitur

Die Führungsschienen des SG 500 sind mit einer

Nut versehen, wodurch sie zusätzlich abgestützt

werden.

3.2 Montage des LS 103 Ec an SG 500

• Am Kettenstemmer LS 103 Ec Klemmhebel 1

(Abb. 1) lösen und den Tiefenanschlag ganz ein-

schieben.

• Klemmhebel anziehen und so verstellen, dass der

Hebel entgegen der Stemmrichtung zeigt. (Sämt-

liche Klemmhebel am LS 103 Ec und am SG 500

sind verstellbar und können durch Hochziehen in

jede gewünschte Stellung gebracht werden.)

• Queranschlag 2 entfernen und Fräskettengarni-

tur zum Schlitzen montieren.

Deutsch
