Aanvulling op handleiding

Martin 2518 DMX controller,

Nederlandstalig

Versie 1, 20 december 1999 Pagina 1 van 9

C:\Documents and Settings\ejong\Bureaublad\temp\Martin 2518.doc Door: Jan Willem Frederiks

Aanvulling op handleiding 2518 DMX controller,

Nederlandstalig

Inhoudsopgave:

1- Inleiding pagina 2

2- Aansluiten van de bekabeling en het instellen van het adres pagina 2

2.1- DMX-link pagina 2

2.2- DMX-adres pagina 2

2.3- Fasedraaikabel pagina 3

3- Hoe werkt het aansturen van (intelligent) licht d.m.v. DMX pagina 4

3.1- Wat is DMX (officieel DMX-512) algemeen pagina 4

3.2- Wat is de beperking van de DMX-uitgang van de Martin 2518 DMX pagina 4

controller

3.3- Hoe stuurt DMX een intelligente lamp aan pagina 4

4- Het programmeren en de bediening van de Martin 2518 DMX controller pagina 5

4.1- Overzicht van de Martin 2518 DMX controller pagina 5

4.2- DMX channels buttons pagina 5

4.3- De eerste lamp aansturen pagina 6

4.4- Blackout (standby) button pagina 6

4.5- Het opslaan, manueel oproepen, kopiëren, veranderen en deleten pagina 6

van een scène

4.6 Automatisch oproepen van scenes met behulp de Auto, Music en pagina 7

Midi buttons

4.7 Overige Midi functies pagina 7

Aanvulling op handleiding

Martin 2518 DMX controller,

Nederlandstalig

Versie 1, 20 december 1999 Pagina 2 van 9

C:\Documents and Settings\ejong\Bureaublad\temp\Martin 2518.doc Door: Jan Willem Frederiks

1- Inleiding

Deze aanvulling is geschreven om snel aan de gang te kunnen met de Martin 2518 DMX controller.

Omdat dit een aanvulling is, wordt het aangeraden om de originele Engelstalige handleiding ook te

gebruiken.

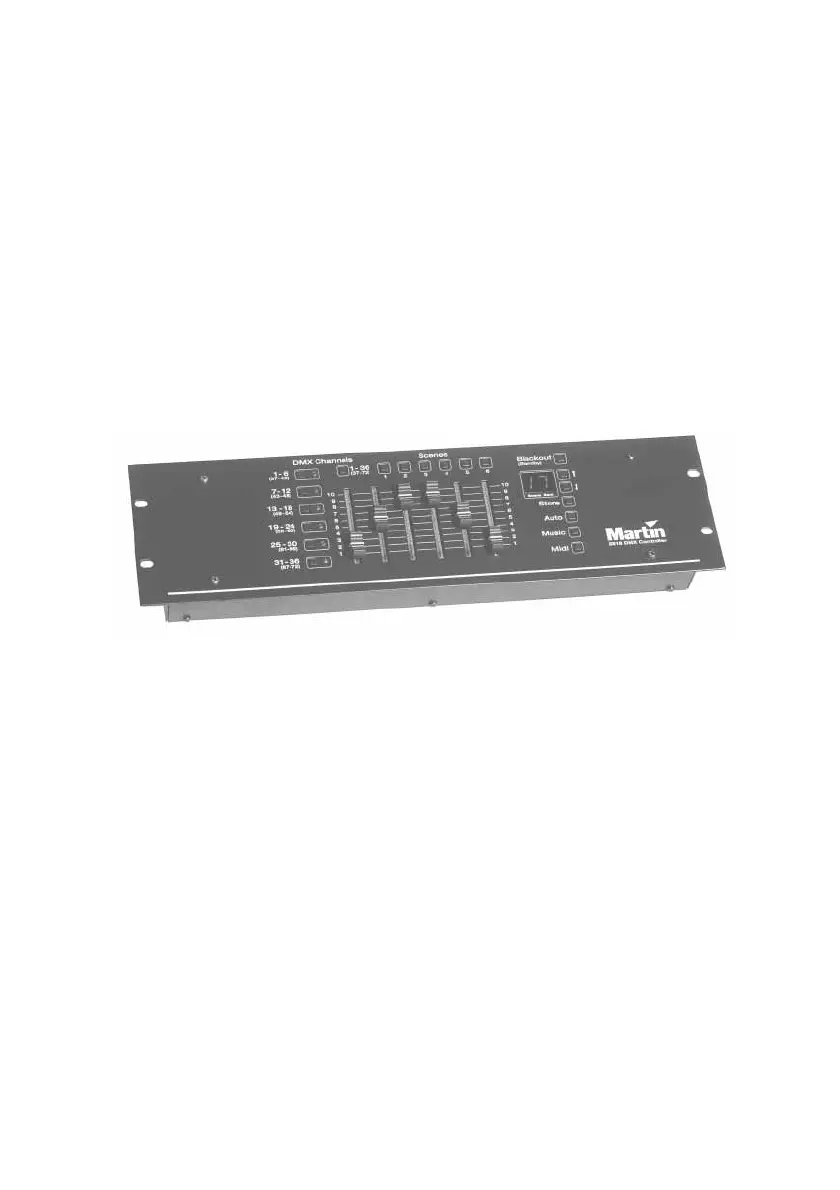

De Martin 2518 DMX controller is een kleine lichtbesturingstafel met als uitgang DMX (72 kanalen).

Hoe het aansturen van (intelligent) licht door middel van DMX werkt wordt in hoofdstuk 3 behandeld.

Voordat er begonnen kan worden moeten de lampen en de Martin 2518 DMX controller aan elkaar

worden aangesloten door middel van een DMX-link, eventueel met toevoeging van een

fasedraaikabel. Ook moet het adres van een lamp op de lamp zelf of op het dimmerpack worden

ingesteld. Hoe dat moet wordt in hoofdstuk 2 behandeld.

Met behulp van de Martin 2518 DMX controller kunnen 30 programma's geschreven worden die uit 6

stappen bestaan. Omdat een stap bestaat uit een combinatie van lampen die aanstaan wordt zo'n

stap een scène genoemd. Het programma wordt ook wel een programmabank of kortweg bank

genoemd. De scènes zijn met de hand op te roepen of automatisch te doorlopen. Automatisch

doorlopen kan met een in te stellen tijd tussen de scènes, muziek gestuurd of midi gestuurd. Hoe het

programmeren van programmabanken gaat en hoe de Martin 2518 DMX controller verder bediend

kan worden wordt in hoofdstuk 4 beschreven.

2- Aansluiten van de bekabeling en het instellen van het adres

2.1- DMX-link

Alle lampen en dimmerpacks worden aangesloten door middel van een DMX-link. Dat is een link van

kabels die begint bij de Martin 2518 DMX controller: Eerst wordt er een DMX kabel aangesloten

tussen de Martin 2518 DMX controller en de eerste lamp of dimmerpack (zie ook onder fasedraaikabel

of er een fasedraaikabel nodig is). Vervolgens wordt er een DMX-kabel aangesloten van deze eerste

lamp of dimmerpack naar een tweede lamp of dimmerpack enzovoort tot alle lampen en / of

dimmerpacks zijn aangesloten. De uitgang van de laatste lamp wordt voorzien van een eindstop om

de link af te sluiten.

2.2- DMX-adres

In hoofdstuk 3 wordt behandelt hoe DMX werkt. Daaruit zal blijken dat iedere lamp op zijn eigen DMX

kanaal zal reageren. Dit kanaal moet worden ingesteld op de lamp of het dimmerpack zelf. Het

instellen van het adres kan door middel van dipswitches of een gebruikersmenu. Het instellen van

dipswitches gaat net als binair tellen. Zie bijlage 1 voor een overzichtstabel. Dipswitch nummer 1

vertegenwoordigt 20 = 1, dipswitch nummer 2 vertegenwoordigt 21 = 2, nummer 2: 22 = 4 enzovoort.

Als een dipswitch aan staat moet de waarde worden meegeteld anders niet. Als voorbeeld een

instelling van het tweede, vierde en vijfde dipswitch op aan levert het volgende adres op:

21 + 23 + 24 = 26.

Let er bij intelligent licht op dat er voldoende kanalen worden gereserveerd voor alle functies /

parameters. Zie ook paragraaf 3.2 en bijlage 2. Een lamp die 6 DMX-kanalen gebruikt, heeft zijn

ingestelde kanaal (bijvoorbeeld kanaal 1) en de 5 daarop volgende kanalen in gebruik (dus tot en met

kanaal 6). De volgende lamp kan dan pas op het eerst vrije kanaal worden ingesteld (in dit geval

kanaal 7).
