Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
After Installation and connecting mains power supply the outputs can be alive.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.

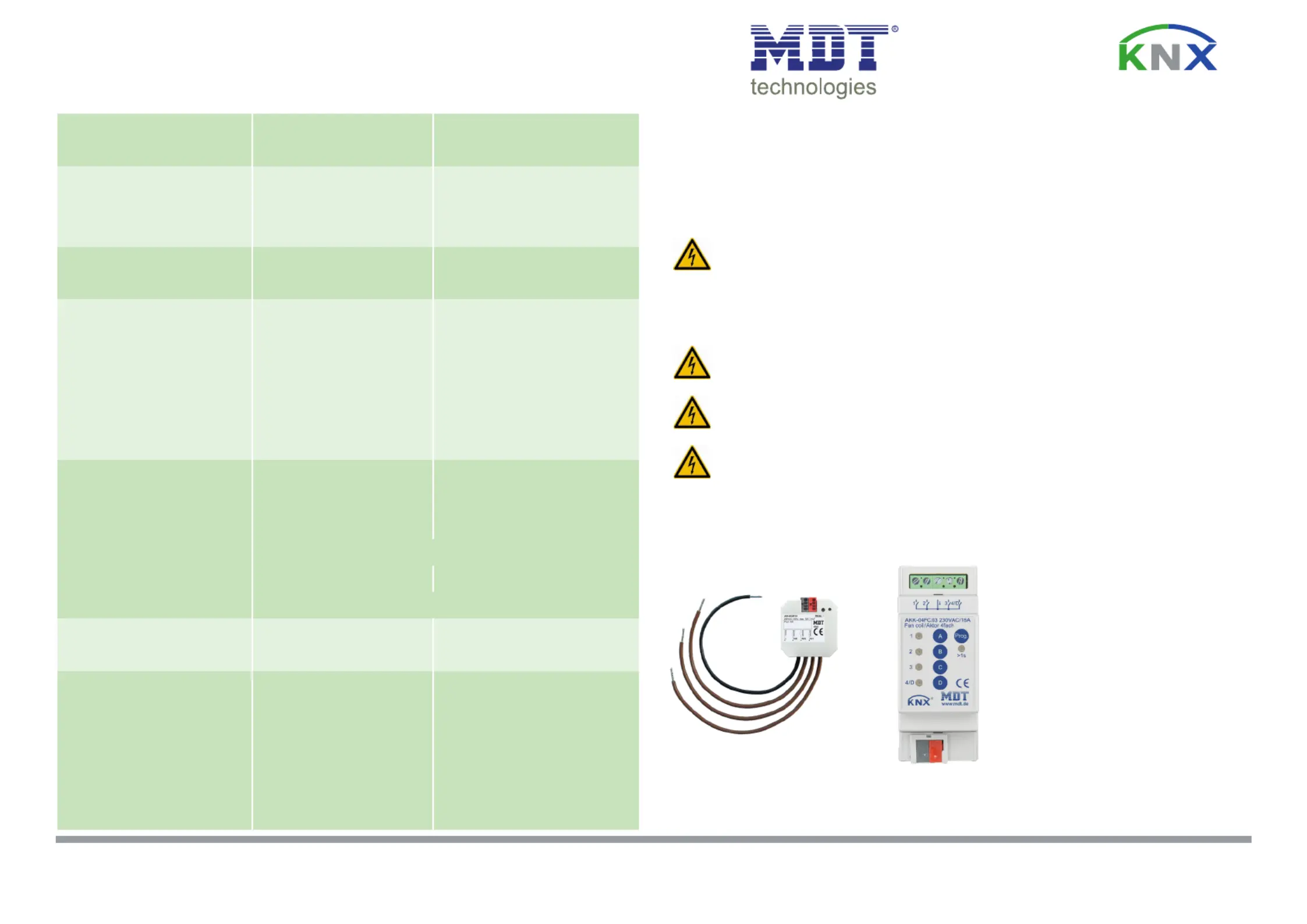

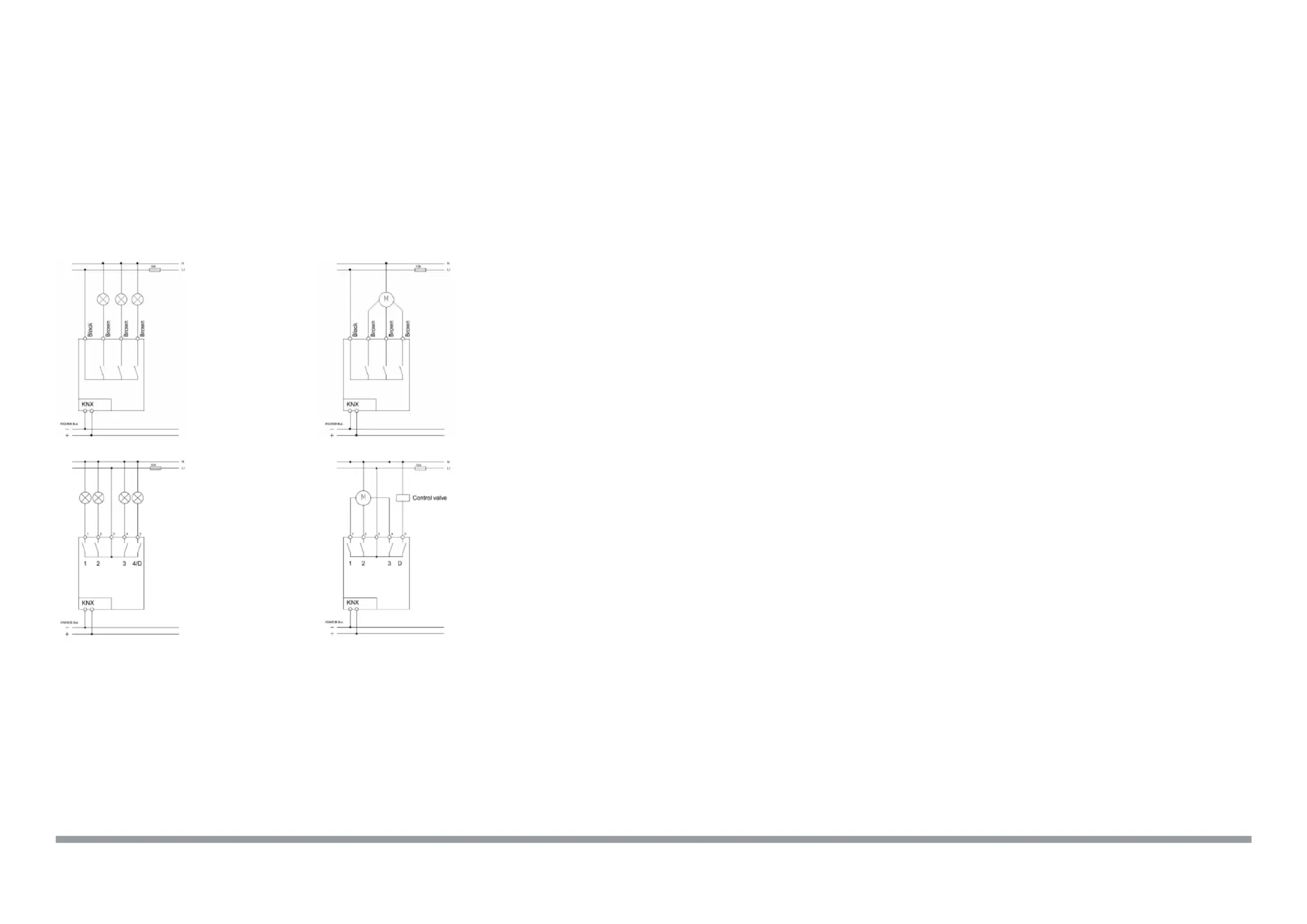

Anschlussklemmen, Bedien- und Anzeigeelemente Schaltakor AKK Fancoil
Terminals, Operating and Display Switch Actuator AKK Fancoil
Technische Daten Schaltaktor AKK Fancoil - Technical Data Switch Actuator AKK Fancoil
Betriebsanleitung Schaltaktor AKK Fancoil
nur für autorisiertes Elektrofachpersonal
Operating Instructions Switch Actuator AKK Fancoil
for authorised electricans
1 - Busanschlussklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
3 - Rote Programmier LED
- Red programming LED
4 - Anschlussklemmen
- Output power terminal
123
4
AKK-03UP.03
Technische Daten
Technical Data
AKK-03UP.03 AKK-04FC.03
Anzahl Ausgänge
Number of outputs
3 4
Maximale Schaltleistung
Output switching ratings
Ohmsche Last
Ohmic load
10A 16A
Capacitive load
14µF bei 10A 70µF
Spannung
Voltage
230VAC 230VAC
Maximaler Einschaltstrom
Maximum inrush current
150A/150µs
50A/600µs
300A/150µs
150A/600µs
Maximale Last
Maximum lamp loads
Glühlampen
Incandescent lamps
1500W 2000W
HV- Halogenlampen
Halogen lamp 230V
1200W 2000W
NV- Halogenlampen
Halogen lamp, electronic transformer
500W 1200W
Leuchtstofampen unkompensiert
Fluorescent lamp not compensated
500W 1800W
Leuchtstofampen parallelkompensiert
Fluorescent lamp parallel compensated
120W 800W
max. Anzahl EVG
max. number of electronic transformers
2 10
mech. Schalthäugkeit
Output life expectancy (mech.)
1.000.000 1.000.000
Summenstrombelastbarkeit des Aktors
Max. total current of the Actuator
16A 16A
Absicherung
Fuse protection
10A 16A
Spezikation KNX Schnittstelle
Specication KNX interface
TP-256 mit Long Frame Unterstützung für ETS5
TP-256 with long frame support for ETS5
Verfügbare KNX Datenbanken
Available application software
ETS 4/5 ETS 4/5
Max. Kabelquerschnitt
Permitted wire gauge
Schraubklemmen
Screw terminal
--
0,5 - 4,0mm² solid core
0,5 - 2,5mm² nely stranded
KNX Busklemme
KNX busconnection terminal
0,8mm Ø, solid core 0,8mm Ø, solid core
Versorgungsspannung
Power supply
KNX Bus KNX Bus
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
< 0,3W < 0,3W
Umgebungstemperatur
Operation temperature range
0 bis + 45°C 0 bis + 45°C
Schutzart
Enclosure
IP 20 IP 20
Abmessungen (B x H x T)
Dimensions (W x H x D)
41mm x 41mm x 22mm --
Abmessungen REG
Dimensions MDRC
-- 2TE
1
2
3
4
AKK-04FC.03
®
