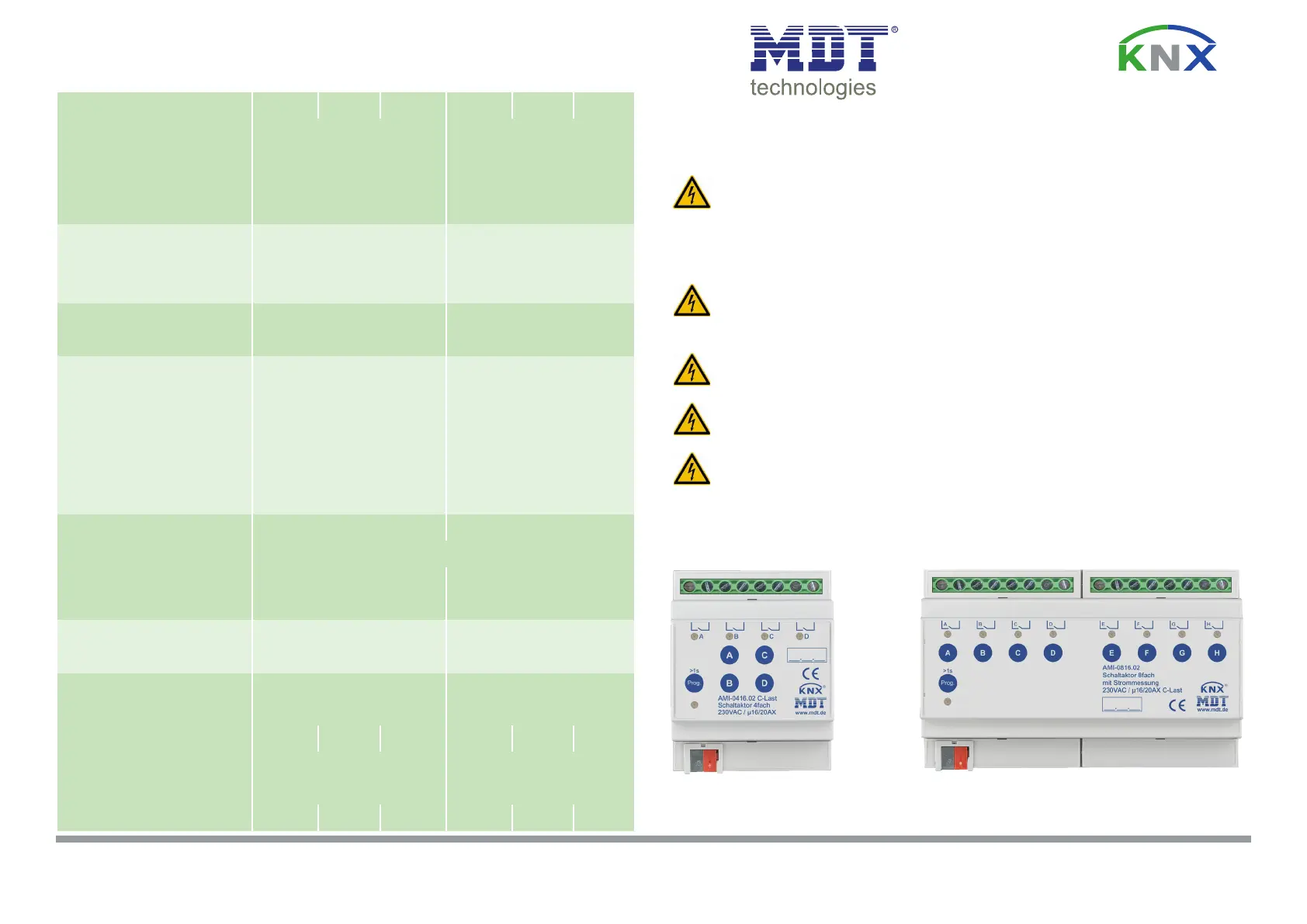

Side 1/4

MDT technologies GmbH • 51766 Engelskirchen

• Papiermühle 1

Tel.: + 49 - 2263 - 880 • Fax: + 49 - 2263 - 4588 • knx@mdt.de • www.mdt.de

Stand: 0217

Technische Änderungen und Irrtümer vorbehalten,

Abbildungen können abweichen.

Allgemeine Sicherheitshinweise - Important safety notes Lebensgefahr durch elektrischen Strom - Danger High Voltage

• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen

Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE

Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device

only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be

observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.

Über die eingebauten Kanaltaster lassen sich die Ausgänge ausschalten. After Installation and connecting mains power

supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.

• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.

After installation a KNX bus telegram can switch the outputs alive.

• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.

Disconnect the mains power supply prior to installation or disassembly.

• Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafel-

abdeckung berührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein.

All screw terminals and connections under current must be covered completely against touching by the switch panel.

It should not be possible to open the switch panel cover without using tools.

Anschlussklemmen, Bedien- und Anzeigeelemente Schaltakor AMI/AMS

Terminals, Operating and Display Switch Actuator AMI/AMS

Technische Daten

Technical Data

AMS-0416.02

AMS-0816.02

AMS-1216.02

AMI-0416.02

AMI-0816.02

AMI-1216.02

Anzahl Ausgänge

Number of outputs 4 8 12 4 8 12

Strommeßbereich

Current measurement range 10mA - 20A 10mA - 20A

Messungenauigkeit

Measuring inaccuracy 2% 2%

Abtastrate

Sampling rate

2000 Messungen/500ms

2000 samples/500ms

2000 Messungen/500ms

2000 samples/500ms

Maximale Schaltleistung

Output switching ratings

Ohmsche Last

Ohmic loads 16A 16/20A

Kapazitive Last

Capacitive loads 140uF 200uF

Spannung

Voltage 230VAC 230VAC

Maximaler Einschaltstrom

Maximum inrush current

600A/150µs

250A/600µs

600A/150µs

300A/600µs

Maximale Last

Maximum lamp loads

Glühlampen

Incandescent lamps 2500W 3680W

HV- Halogenlampen

Halogen lamp 230V 2500W 3680W

NV- Halogenlampen, elektr. Tranformator

Halogen lamp, electronic transformer 1500W 2000W

Leuchtstofampen unkompensiert

Fluorescent lamp not compensated 2300W 3680W

Leuchtstofampen parallelkompensiert

Fluorescent lamp parallel compensated 1500W 2500W

max. Anzahl EVG (elektronischer Trafo)

max. number of electronic transformers 20 28

Mech. Schalthäugkeit

Output life expectancy (mechanical.) 1.000.000 1.000.000

Spezikation KNX Schnittstelle

Specication KNX interface

TP-256 mit Long Frame Unterstützung für ETS5

TP-256 with long frame support for ETS5

Verfügbare KNX Datenbanken

Available application software

ETS 4/5

Project le for ETS 3 (*.pr5)

ETS 4/5

Project le for ETS 3 (*.pr5)

Max. Kabelquerschnitt

Permitted wire gauge

Schraubklemmen

Screw terminal

1 x (0,5 - 4,0mm²)

2 x (0,5 - 2,5mm²)

1 x (0,5 - 4,0mm²)

2 x (0,5 - 2,5mm²)

KNX Busklemme

KNX busconnection terminal 0,8mm Ø, solid core 0,8mm Ø, solid core

Anzugsmoment Schraubklemme

Torque screw terminal 0,5Nm 0,5Nm

Versorgungsspannung

Power Supply KNX bus KNX bus

Leistungsaufnahme KNX Bus typ.

Power consumption knx bus typ. < 0,3W < 0,4W < 0,4W < 0,3W < 0,4W < 0,4W

Umgebungstemperatur

Operation temperature range 0 bis + 45°C 0 bis + 45°C

Schutzart

Enclosure IP 20 IP 20

Abmessungen REG (Teilungseinheiten)

Dimensions MDRC (Space Units) 4TE 8TE 12TE 4TE 8TE 12TE

AMI/AMS-04xx.02 AMI/AMS-08xx.02

4 4

Betriebsanleitung Schaltaktor AMI/AMS - nur für autorisiertes Elektrofachpersonal

Operating Instructions Switch Actuator AMI/AMS - for authorised electricans

1 - Busanschlussklemme

- KNX busconnection terminal

2 - Programmiertaster

- Programming key

3 - Rote Programmier LED

- Red programming LED

4 - Anschlussklemmen

- Output power terminal

5 - Grüne Kanalanzeige LED

- Green ON/OFF Led

6 - Taster Handbetätigung

- Buttons for manual actuation
