Technische Daten
Technical Data
BE-JTA5504.01
Anzahl Tasterächen
Number of push buttons
4 single buttons
Spezikation KNX Schnittstelle
Specication KNX interface
TP-256
Verfügbare KNX Datenbanken
Available application software
ETS 5
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal
0,8mm Ø, solid core
Versorgungsspannung
Power Supply
KNX Bus
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ.
< 0,5W
Umgebungstemperatur
Operation temperature range
0 bis + 45°C
Schutzart
Enclosure
IP 20
Abmessungen (B x H)
Dimensions (W x H)
55mm x 55mm
Einbautiefe in Schalterdose
Installation depth in installation box
12mm
Technische Daten KNX Jalousietaster Smart 55
Technical Data KNX Blind Push Button Smart 55
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom - Danger High Voltage
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet. Installation and commissioning of the device
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
Betriebsanleitung KNX Jalousietaster Smart 55
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Blind Push Button Smart 55
for authorised electricans
Anschlussklemmen, Bedien- und Anzeigeelemente KNX Jalousietaster 55
Terminals, Operating and Display KNX Blind Push Button Smart 55
®
1,2,3,4 - Schaltächen zur Bedienung eingestellten Funktionen
- Push buttons to operate the adjusted functions
5 - Programmiertaster
- Programming key

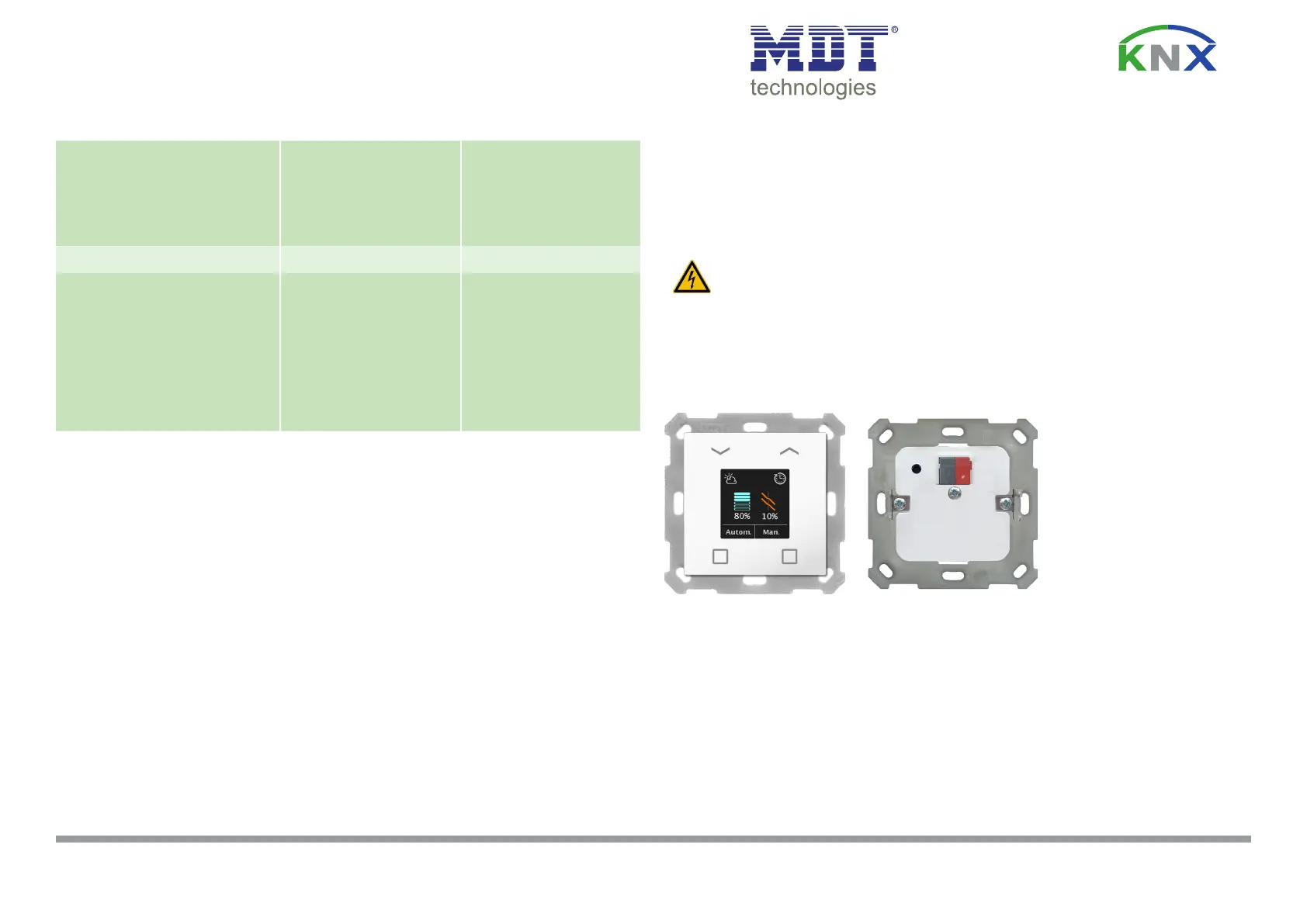

BE-JTA5504.01 Front
6 - Rote Programmier LED
- Red programming LED
7 - Busanschlussklemme
- KNX busconnection terminal
BE-JTA5504.01 Back
5
7
1
2
3
4
6
