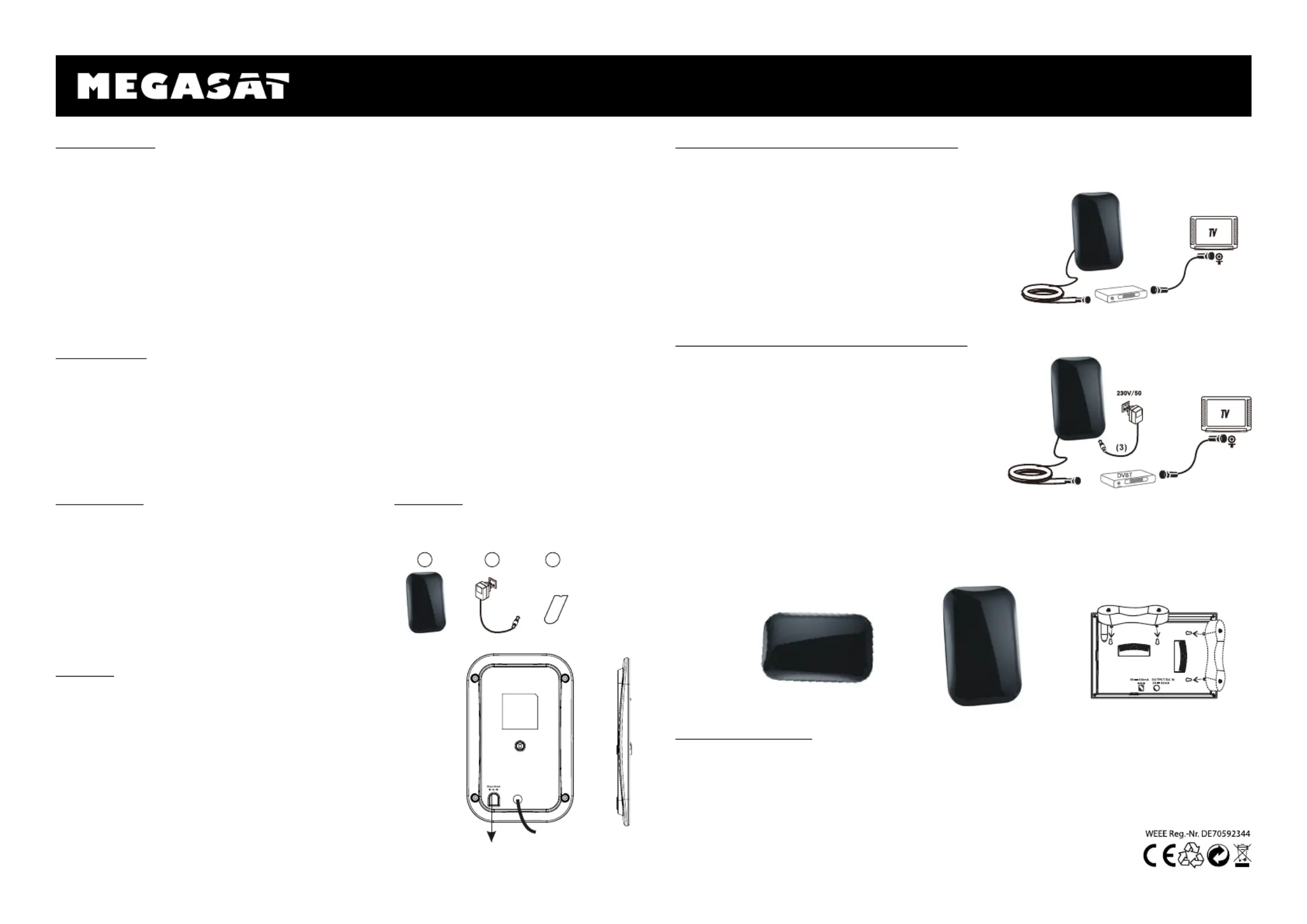

Bedienungsanleitung DVB-T 10

Installation 1: Stromversorgung über den Receiver (Abb. 1)

Vergewissern Sie sich, dass ihr Receiver die 5V DC Stromversorgung über das Koaxialkabel unterstützt.

Schritt 1: Nehmen Sie die Antenne und das Zubehör aus dem Karton.

Schritt 2: Verbinden Sie das Koaxialkabel mit der Antenne und dem Receiver.

Schritt 3: Verbinden Sie den Receiver mit dem Fernseher. Vergewissern Sie sich,

dass die Stromversorgungs-Funktion Ihres Receivers über das Koaxialkabel

eingeschaltet ist. (Lesen Sie optional in Ihrem Handbuch des Receivers)

Schritt 4: Stellen Sie die Antenne in die beste Position um digitale TV-Signale zu

empfangen. Drehen Sie die Antenne hierfür in verschiedene Richtungen oder legen

Sie diese in vertikale oder horizontale Position. (Es wird empfohlen, die Antenne

in der Nähe der Fenster zu platzieren, da hier der beste Empfang stattﬁndet.)

Schritt 5: Verlegen Sie das Koaxialkabel fachgerecht und sicher.

Konformitätsinformationen:

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderun-

gen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU beﬁndet:

Megasat DVB-T 10 (Art-Nr. 200168)

Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:

Megasat Werke GmbH

Industriestraße 4a

D-97618 Niederlauer

Installation 2: Stromversorgung über AC/DC Netzteil (Abb. 2)

Schritt 1: Nehmen Sie die Antenne und das Zubehör aus den Karton.

Schritt 2: Verbinden Sie das Koaxialkabel mit der Antenne und dem Receiver.

Schritt 3: Verbinden Sie den Receiver mit dem Fernseher.

Schritt 4: Stecken Sie das Netzteil DC-Ausgang in den DC-Eingang

der Antenne, und stecken Sie das Netzteil in die Steckdose.

Schritt 5: Stellen Sie die Antenne in die beste Position um digitale TV-Signale zu

empfangen. Drehen Sie die Antenne hierfür in verschiedene Richtungen oder legen

Sie diese in vertikale oder horizontale Position. (Es wird empfohlen, die Antenne

in der Nähe der Fenster zu platzieren, da hier der beste Empfang stattﬁndet.)

Schritt 6: Verlegen Sie das Koaxialkabel fachgerecht und sicher.

Hinweis: Nachdem die Installation abgeschlossen ist, überprüfen Sie am Receiver die Signalstärke und Qualität. Wenn Sie kein oder

ein schlechtes Bild haben, bewegen Sie bitte die Antenne um einen besseren Empfang zu erzielen.

Bemerkung: Abb. 3Die Antenne ist für vertikalen und horizontalen Empfang geeignet. Siehe .

Installation:

Hinweis: Für den besten Empfang, überprüfen Sie bitte die folgenden Schritte.

1. Halten Sie die Antenne entfernt von den Störquellen. Halten Sie die Antenne weg von

Geräten mit großem Stromverbrauch wie z.B. Klimaanlage, Aufzug, Fön, Mikrowelle,

usw.

2. Positionieren Sie die Antenne in der Nähe von einem Fenster, wenn die Antenne in

Innenräumen verwendet wird.

3. Installieren Sie die Antenne so hoch wie möglich, um Störungen und Unterbrechun-

gen zwischen Sendemast und Empfangsantenne zu vermeiden.

Horizontal Vertikal Wandbefestigung

Technische Daten:

• Frequenzbereich: VHF 87.5 - 230 MHz

UHF 470 - 862 MHz

• Empfangsbereich: UHF / VHF / FM

• Max. Verstärkung: 28 dB

• Ausgangssignal: max. 100 dBµV

• Widerstand: 75 Ohm

• Rauschmaß: < 3 dB

• Stromversorgung: separates AC/DC Netzteil (DC 6V / 100mA)

oder über DVB-T Receiver (DC 5V / 40mA)

• Anschluss: F-Stecker

Lieferumfang:

1. Antenne

2. AC/DC Netzteil

3. Standfuß

Abb. 1

Abb. 3

1 2 3

Produktmerkmale:

• SMD-Schaltungstechnik

• Abschirmung für minimale Interferenzen

• Integrierter High-Gain- und rauscharmer Verstärker

• Horizontale oder vertikale Positionierung für bestmöglichen Empfang

• Stilvolle und kompakte Größe. Design in modern glänzendem Schwarz

• Stromversorgung über DVB-T-Receiver oder externes Netzteil

• Kompatibel mit HDTV von verschiedenen digitalen terrestrischen Signalen

(DVB-T/T2, H.264, H.265, ISDB-T, DMB-T/H, ATSC und DAB/FM-Radios)

TV Ausgang

IEC Anschluss

DC Stromver-

sorgung

Abb. 2

Sicherheitshinweise:

Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebs-

spannung des Gerätes beträgt AC 100~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes

Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermög-

lichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie

keine anderen elektrischen Geräte auf die Oberseite des Gerätes.

Erstickungsgefahr: Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Standort: Stellen Sie das Gerät nicht ins Freie, um Schäden durch Blitz, Regen oder Sonneneinstrahlung zu vermeiden.

Önen des Gerätes: Öﬀnen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualiﬁziertes

und lizenziertes Service-Personal um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

Version: 1.1 (Juli 2016)

Technische Änderungen,

Druckfehler und Irrtümer vorbehalten.

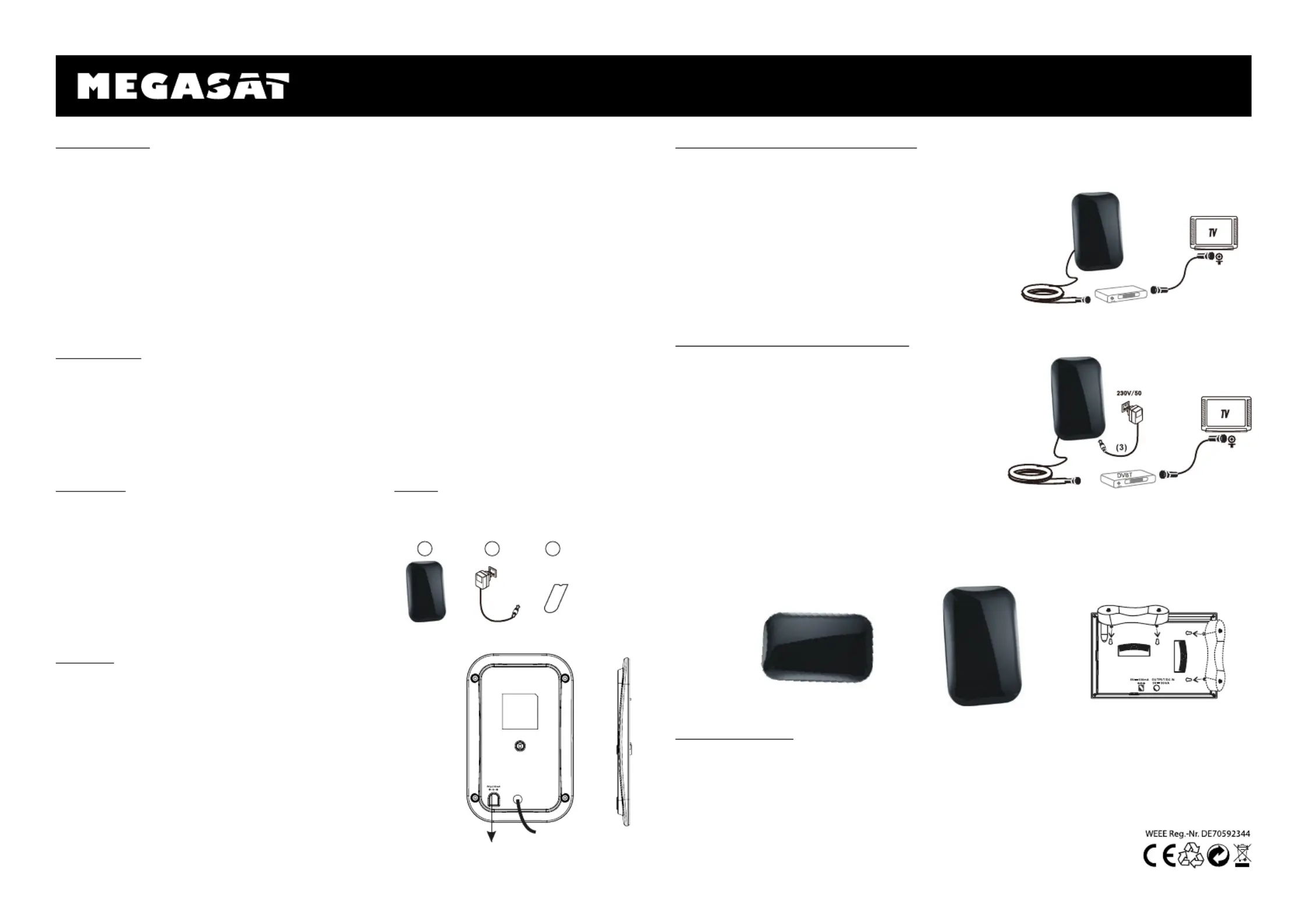

User manual DVB-T 10

Version: 1.1 (July 2016)

Technical changes,

misprints and errors reserved.

Installation 1: Powered by DTV set-top-box (Fig. 1)

Make sure that your set-top-box can support coaxial cable 5V DC

powering via the IEC or F-connector to antenna.

Step 1: Take out the antenna main unit and accessories from box.

Step 2: Connect the coax cable with antenna and DTV set-top-box.

Step 3: Connect the DTV set-top-box to your TV. Please make sure

the coax cable powering function of your STB is ON. (Please check

the operational manual of your STB for coax cable powering function)

Step 4: Adjust the antenna (turn around the antenna body in diﬀerent

direction or put it in vertical or horizontal) in the best position that

can receive digital TV signal. (It is recommended to place the antenna

near the window where the digital TV signal comes in.)

Step 5: Organize the coax cable for neat, tidy and safety.

Conformity information:

Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and

other relevant provisions of Directive Council 2014/30/EU:

Megasat DVB-T 10 (Art-No. 200168)

The Declaration of Conformity for these products is located at the company:

Megasat Werke GmbH

Industriestraße 4a

D-97618 Niederlauer

Installation 2: Powered by AC/DC adapter (Fig. 2)

Step 1: Take out the antenna main unit and accessories from box.

Step 2: Connect the coax cable with antenna and DTV set-top-box or TV.

Step 3: Connect the DTV set-top-box to your TV.

Step 4: Connect the power adapter DC output connector to the DC input

jack of the antenna, and then plug the AC/DC power adapter

into the AC power socket.

Step 5: Adjust the antenna (turn around the antenna body in diﬀerent

direction or put it in vertical or horizontal) in the best position that can

receive digital TV signal. (It is recommended to place the antenna near

the window where the digital TV signal comes in.)

Step 6: Organize the coax cable for neat, tidy and safety.

Note: After the installation is ﬁnished, you can use your set-top-box to check the signal strength and quality. If you can not have a

steady picture, please move the antenna to a better reception position.

Remark: Fig. 3This antenna can stand for vertical or horizontal reception, showed as when you ﬁnd the best position, please ﬁx it.

Installation:

Note: For the best reception, please check the following conditions.

1. Keep the antenna away from the sources of interference: Keep the antenna away from

those big power consumption devices, such as air conditioner, elevator, hair dryer and

microwave oven etc.

2. Place the antenna near windows when use the antenna in indoor environment.

3. Install the antenna as high as possible: In digitalterrestrial reception, if there are some

interceptions between antenna and transmission tower, it will cause the signal loss

temporarily. So if the antenna is installed as possible, those interceptions will be

reduced.

Horizontal Vertical Wall mounting

Specications:

• Frequency range: VHF 87.5 - 230 MHz

UHF 470 - 862 MHz

• Receiving range: UHF / VHF / FM

• Max. gain: 28 dB

• Output level: max. 100 dBµV

• Out Impedance: 75 Ohm

• Noise ﬁgure: < 3 dB

• Power supply: via separate AC/DC adapter (DC 6V / 100mA)

or via DTV set-top-box (DC 5V / 40mA)

• Connector: F-connector

Delivery:

1. Antenna main unit

2. AC/DC power adapter

3. Desktop standing

Fig. 1

Fig. 3

1 2 3

Product Features:

• SMD circuit technology design

• Shielded for minimum interference

• Built-In high gain and low noise ampliﬁer

• Horizontal or vertical positioning for best possible reception

• Stylish and compact size design with modern shiny black ﬁnish

• Powered by DTV set-top-box or included separate power adapter

• Specially compatible with HDTV of various digital terrestrial signal

(DVB-T/T2, H.264, H.265, ISDB-T, DMB-T/H, ATSC and DAB/FM radios)

TV output

IEC connector

DC power

input

Fig. 2

Safety instructions:

Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is 12 V

DC, 1 A, AC 100~240 V, 50/60Hz.

Overload: Do not overload a wall outlet, extension cord or adapter, neither use damaged power cord or touch it with wet hand as

this may result in electric shock.

Liquid: The device shall not be exposed to dripping or splashing water, and that no objects ﬁlled with liquids, such as base, shall be

placed on the apparatus.

Ventilation: Keep the slots on top of the receiver uncover to allow suﬃcient airﬂow to the unit. Do not expose the receiver to direct

light or do not place it near a heater or in humid conditions. Do no stack other electronic equipments on top of the receiver.

Risk of suocation: Do not let children play with ﬁlms or other packaging components, there is a risk of suﬀocation.

Cleaning: Plug out the device from the wall outlet before cleaning. Clean the receiver by a soft cloth or mild solution of washing-up

liquid (no solvents).

Location: Put the receiver indoor in order to avoid lightening, raining or sunlight.

Uncover: Do not remove the cover, to reduce the risk of electric shock. Contact qualiﬁed and licensed service personnel to repair the

device, or contact your dealer.

Produkt Specifikationer

Mærke:	Megasat
Kategori:	Satellit
Model:	DVB-T 10
Bredde:	120 mm
Dybde:	25 mm
Højde:	190 mm
Antal pr. pakke:	1 stk
Brugervejledning:	Ja
Produktfarve:	Sort
System for digitalt signalformat:	DVB-T, DVB-T2
Dimensioner (BxDxH):	120 x 25 x 190 mm
Impedens:	75 ohm (Ω)
AC-adapter inkluderet:	Ja
Effektkrav:	6V DC, 100 mA
Understøttede radiobånd:	FM, UHF, VHF
Intern:	Ingen
Stik:	F, DC
Forstærkning:	28 dB
Modtagelsesområde (VHF):	87.5 - 230 MHz
Modtagelsesområde (UHF):	470 - 862 MHz
