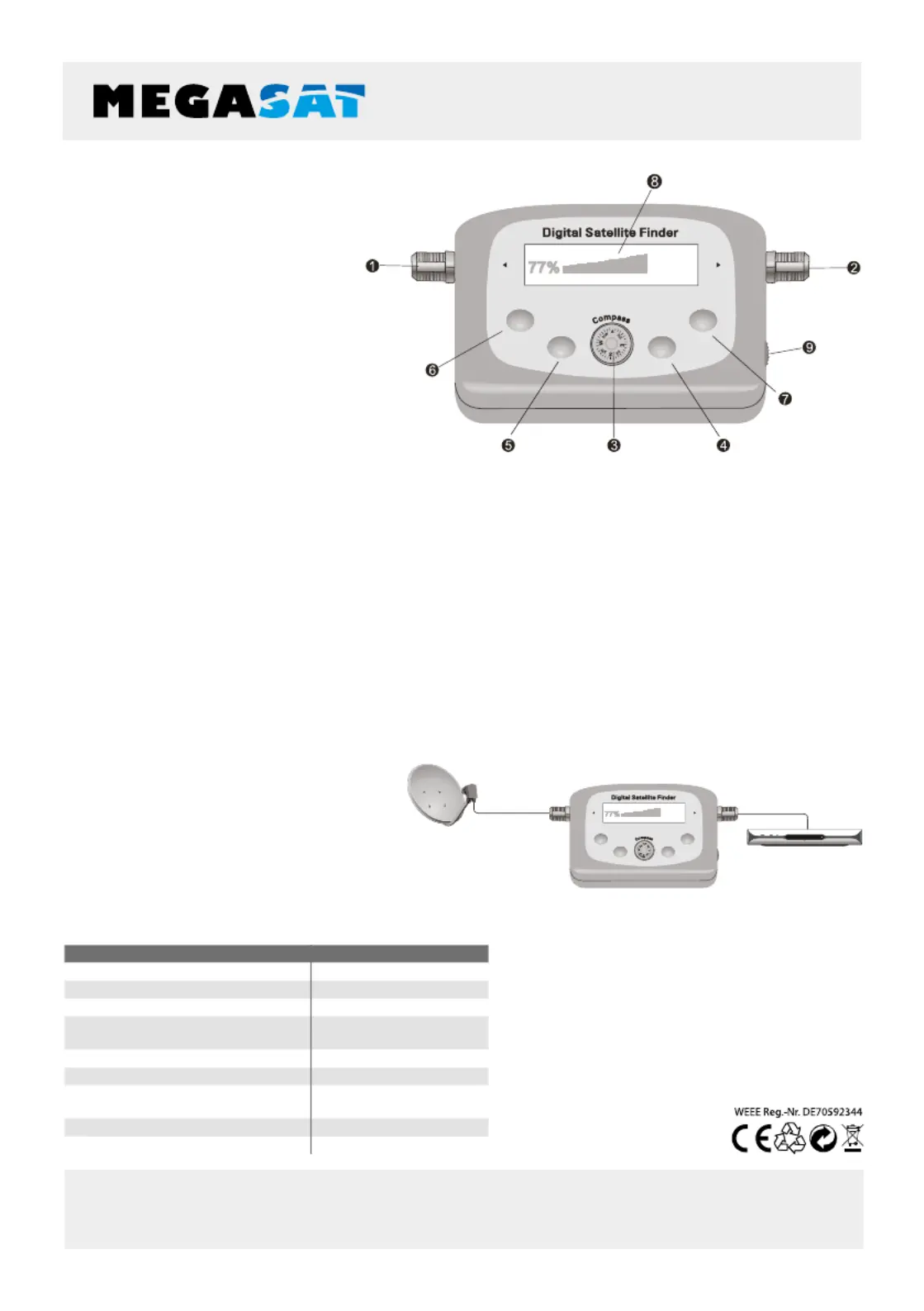

Side 1/2

1. LNB Anschluss (zum LNB)

2. Receiver Anschluss (zum Receiver)

3. Kompass

4. Buzzer (Signalton An/Aus)

5. Light (Hintergrundbeleuchtung An/Aus)

6. ATT - (Dämpfung erhöhen in 4Schritten)

7. ATT + (Dämpfung verringern in 4Schritten)

8. LCD Display

9. Dämpfungseinstellung

1. Schließen Sie das kurze Adapter Kabel an das LNB und am Satﬁnder an den Anschluss „LNB “.

2. Schließen Sie Ihr Koaxialkabel an den Receiver und am Satﬁnder an den Anschluss „REC“

3. Schalten Sie den Satellitenempfänger (Receiver) an. Die Anzeige des Satﬁnder sollte ca. auf der Position „0-10“ stehen. Mit dem

Stellrad (9) können Sie die grobe Dämpfung einstellen.

4. Stellen Sie an der Antenne den Höhenwinkel ein. (Der Winkel ist abhängig vom Satelliten und Ihrem Standort. Für Astra1

(19,2° Ost) liegt der Winkel in Deutschland je nach Position bei ca. 22-30°.

5. Drehen Sie die Antenne langsam nach links oder rechts, bis die Skala des Satﬁnder ausschlägt. Schlägt die Pegelanzeige bis zum

Anschlag aus, passen Sie die Einstellung mit der ATT Taste an.

6. Bewegen Sie die Antenne nun langsam nach links oder rechts, bis Sie den höchsten Wert erreicht haben. Ebenfalls bewegen

Sie die Antenne nach oben und unten bis Sie den höchsten Wert erreicht haben. Um das Ausrichten auch bei schlechter Sicht

zum Satﬁnder zu ermöglichen, gibt das Gerät gleichzeitig auch einen Signalton aus. Je höher der Ton um so besser das Signal.

(Abhängig vom Einstellen des Dämpfungsreglers) Ziehen Sie die Schrauben der Antenne vorsichtig und gleichmäßig fest.

7. Schalten Sie den Receiver aus und entfernen Sie das Zusatzkabel und den Satﬁnder. Schließen Sie Ihre Koaxialleitung wieder

an das LNB an. Ihre Antenne ist jetzt optimal ausgerichtet. Mit Hilfe des Fernsehers, können Sie alle Einstellungen überprüfen.

1. Wenn Sie LNB´s mit mehr als 60 dB Verstärkung

verwenden und die Anzeige immer vollen Aus-

schlag hat, verwenden Sie bitte ein Dämpfungs-

glied mit ca. 5dB.

2. Wenn kein Sat-Receiver zur Verfügung steht, kön-

nen Sie den Satﬁnder auch über ein 13-18 Volt DC

Netzteil am Receiver Eingang betreiben.

Anschließen und Bedienen

Hinweis

Steuerung / Funktion

Satnder SF-210

Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv

Version: 1.3 (Mai 2018) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.

Technische Daten

Pegelanzeige (in Prozent) Akustisch und digital

Hintergrundbeleuchtung ja (ein-/ausschaltbar)

Dämpfungsregler zur Feinjustierung ja (doppelt)

Buzzer Funktion

akkustisches Signal bei

gefundenem Satelliten

Integrierter Kompass ja

DC Stromversorgung vom Receiver

Durchschleifung der

LNB Versorgungsspannung

13-18 V DC

Eingangssignal min. -40 dBm

Eingangssignal max. -10 dBm

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich fol-

gendes Gerät in Übereinstimmung mit den grundlegenden

Anforderungen und den übrigen einschlägigen Bestimmun-

gen der Richtlinie EMV 2014/30/EU beﬁndet:

Satnder SF-210 (Art-Nr. 1200577)

Die Konformitätserklärung zu diesen Produkten liegt der

Firma vor:

Megasat Werke GmbH

Industriestraße 4a

D-97618 Niederlauer

ATT (-)

LNB

RECEIVER

ATT (+)

BuzzerLicht

ATT (-) ATT (+)

BuzzerLicht

LNB

RECEIVER

1. LNB Connecting Port

2. Receiver Connecting Port

3. Compass

4. Buzzer Control Key

5. LED Backlight Control Key

6. ATT Increasing Key

7. ATT Reducing Key

8. LCD Graphic Display

9. Adjustable knob

1. Connect the short adapter cable to the LNB and the satellite ﬁnder to the connection „LNB“.

2. Connect your coaxial cable to the set-top box and the satellite ﬁnder to the connection „REC“

3. Turn on the satellite set-top box The display of Satﬁnder should be approximately at the position „0-10“. With the thumbwheel (9)

you can adjust the rough attenuation.

4. Control the antenna elevation angle. The angle depends on the satellites and your location. For Astra1 (19.2 ° E), the angle is in

Germany, depending on the position at about 30-22°.

5. Turn the antenna slowly to the left or right until the scale of Satﬁnder deﬂects. Should the level indicator from the stop, adjust

the setting of the ATT button.

6. Move the antenna slowly to the left or right until you have reached the highest value. Also moving the antenna up and down

until reaching the highest value. To facilitate the alignment even in poor visibility for Satﬁnder, the unit simultaneously outputs an

alarm tone. The higher the pitch, the better the signal. (Depending on the setting of the variable attenuator) Tighten the screws

of the antenna ﬁxed carefully and evenly.

7. Turn oﬀ the receiver and remove the auxiliary cable and satellite ﬁnder. Connect your coaxial again to the LNB. Your antenna is

now optimally aligned. With the help of the TV, you can check all the settings.

1. To avoid a continuous full scale reading, do not use

the digital SATFINDER directly in front of the dish.

2. When using a LNB with gain higher than 60dB, in-

sert a 5dB attenuator between the LNB/LNBF and

the digital SATFINDER. In case no satellite receiver is

at hand a 13-18V DC power supply with F-connec-

tor can be connected on the Receiver side of the

digital SATFINDER to power the SATFINDER.

Connection and Operation

Note

Controls / Functions

Satnder SF-210

Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv

Version: 1.3 (May 2018) // Technical changes, misprints and errors reserved.

Technische Daten

Pegelanzeige (in Prozent) Akustisch und digital

Hintergrundbeleuchtung ja (ein-/ausschaltbar)

Dämpfungsregler zur Feinjustierung ja (doppelt)

Buzzer Funktion

akkustisches Signal bei

gefundenem Satelliten

Integrierter Kompass ja

DC Stromversorgung vom Receiver

Durchschleifung der

LNB Versorgungsspannung

13-18 V DC

Eingangssignal min. -40 dBm

Eingangssignal max. -10 dBm

Conformity information

Hereby declare the company Megasat Werke GmbH that the

following devices is in compliance with the essential require-

ments and other relevant provisions of Directive Council EMV

2014/30/EU:

Satnder SF-210 (Art-No. 1200577)

The Declaration of Conformity for these products is located

at the company:

Megasat Werke GmbH

Industriestraße 4a

D-97618 Niederlauer

ATT (-)

LNB

RECEIVER

ATT (+)

BuzzerLicht

ATT (-) ATT (+)

BuzzerLicht

LNB

RECEIVER
