Side 1/68

www.metabo.com

de Originalbetriebsanleitung 5

en Original instructions 9

fr Notice originale 13

nl Oorspronkelijke gebruiksaanwijzing 17

it Istruzioni originali 21

es Manual original 25

pt Manual original 29

sv Bruksanvisning i original 33

fi Alkuperäiset ohjeet 37

no Original bruksanvisning 41

da Original brugsanvisning 45

pl Instrukcja oryginalna 49

el Πρωτότυπο οδηγιών χρήσης 53

hu Eredeti üzemeltetési útmutató 57

ru Оригинальное руководство по

эксплуатации 61

B 650

BE 650

SB 650

SBE 650

SBE 650 Impuls

SB 650, SBE 650, SBE 650 Impuls

BE 650, SBE 650, SBE 650 Impuls

SB 650, SBE 650, SBE 650 Impuls

BE 650, SBE 650, SBE 650 Impuls

GRIP, ZU AUF, RELEASE

b a

3 x

SBE 650 Impuls

B 650

*1) 00260..

BE 650

*1) 00360..

SB 650

*1) 00670..

SBE 650

*1) 00671..

SBE 650 Impuls

*1) 00672..

P1 W650 650 650 650 650

P2 W320 320 320 320 320

n0 /min 2800 0-2800 2800 0-2800 0-2800

n1 /min 1500 1500 1500 1500 1500

s max. /min.

bpm - - 44800 44800 44800

ø max. mm

(in) - - 16

(5/8“)

ø max. mm

(in)

(1 3/16“)

ø max. mm

(in)

(1/2“)

GUNF

(in) 1/2“-20 1/2“-20 1/2“-20 1/2“-20 1/2“-20

Hmm

(in)

6,35

(1/4“)

6,35

(1/4“)

6,35

(1/4“)

6,35

(1/4“)

6,35

(1/4“)

mkg

(lbs)

1,8

(4.0)

1,8

(4.0)

1,8

(4.0)

1,8

(4.0)

1,8

(4.0)

Dmm

(in)

(1 11/16“)

ah, ID/Kh, ID m/s2 - - 24,4 / 1,5 24,4 / 1,5 24,4 / 1,5

ah, D/Kh, D m/s2 4,8 / 1,5 4,8 / 1,5 5,8 / 1,5 5,8 / 1,5 5,8 / 1,5

LpA/KpA dB(A) 85,8 / 3 85,8 / 3 91,5 / 3 91,5 / 3 91,5 / 3

WA/KWA dB(A) 96,8 / 3 96,8 / 3 102,5 / 3 102,5 / 3 102,5 / 3

*2) 2011/65/EU 2006/42/EC 2004/108/EC

*3) EN 60745-1: 2009+A11:2010, EN 60745-2-1: 2010

2015-03-04, Volker Siegle

Direktor Innovation, Forschung und Entwicklung

(Director Innovation, Research and Development)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

A B C D E F

BE 650,

SBE 650, 700 1200 1700 2000 2300 2800 .../min

SBE 650 Impuls

50 40 30 20 15 10 %

BE 650, SBE 650, SBE 650 Impuls

ALU

FFF

DEUTSCH de

Originalbetriebsanleitung

Wir erklären in alleiniger Verantwortlichkeit: Diese

Bohrmaschinen/Schlagbohrmaschinen, identifiziert

durch Type und Seriennummer *1), entsprechen

allen einschlägigen Bestimmungen der Richtlinien

*2) und Normen *3). Technische Unterlagen bei *4)

- siehe Seite 3.

SB 650, SBE 650, SBE 650 Impuls:

Die Schlagbohrmaschine ist geeignet zum Bohren

ohne Schlag in Metall, Holz, Kunststoff und

ähnlichen Materialien und zum Schlagbohren in

Beton, Stein und ähnlichen Materialien.

B 650, BE 650:

Die Bohrmaschine ist geeignet zum Bohren ohne

Schlag in Metall, Holz, Kunststoff und ähnlichen

Materialien.

BE 650, SBE 650, SBE 650 Impuls:

Die Maschine ist zum Gewindeschneiden und zum

Schrauben geeignet.

Für Schäden durch nicht bestimmungsgemäßen

Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften

und beigelegte Sicherheitshinweise müssen

beachtet werden.

Beachten Sie die mit diesem Symbol

gekennzeichneten Textstellen zu Ihrem

eigenen Schutz und zum Schutz Ihres

Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines

Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits-

hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und

Anweisungen können elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit

diesen Dokumenten weiter.

Tragen Sie Gehörschutz bei der Benutzung von

Schlagbohrmaschinen. Die Einwirkung von Lärm

kann Gehörverlust bewirken.

Benutzen Sie den mit dem Gerät gelieferten

Zusatzhandgriff. Der Verlust der Kontrolle kann zu

Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflä-

chen, wenn Sie Arbeiten ausführen, bei denen

das Einsatzwerkzeug verborgene Stromlei-

tungen oder das eigene Netzkabel treffen kann.

Der Kontakt mit einer spannungsführenden Leitung

kann auch metallene Geräteteile unter Spannung

setzen und zu einem elektrischen Schlag führen.

Stecker aus der Steckdose ziehen, bevor

irgendeine Einstellung oder Wartung

vorgenommen wird.

Beachten Sie Gas-, Strom-, und Wasserleitungen!

Vermeiden Sie unbeabsichtigtes Anlaufen: stets

Schalter entriegeln, wenn der Stecker aus der

Steckdose gezogen wird, oder wenn eine

Stromunterbrechung eingetreten ist.

Nicht an das sich drehende Werkzeug fassen!

Späne und Ähnliches nur bei Stillstand der

Maschine entfernen.

Achtung beim harten Schraubfall (Einschrauben

von Schrauben mit metrischem oder Zoll-Gewinde

in Stahl)! Der Schraubenkopf kann abgerissen

werden, bzw. es können hohe Rückdrehmomente

auftreten.

Klemmt oder hakt das Einsatzwerkzeug, treten

hohen Kräfte auf. Die Maschine immer kräftig

festhalten, einen sichereren Stand einnehmen

und konzentriert arbeiten.

Kleine Werkstücke befestigen. Z. B. in einen

Schraubstock einspannen.

Staubbelastung reduzieren:

Partikel, die beim Arbeiten mit dieser

Maschine entstehen, können Stoffe enthalten,

die Krebs, allergische Reaktionen,

Atemwegserkrankungen, Geburtsfehler oder

andere Fortpflanzungsschäden verursachen

können. Einige Beispiele dieser Stoffe sind: Blei (in

bleihaltigem Anstrich), mineralischer Staub (aus

Mauersteinen, Beton o. ä.), Zusatzstoffe zur

Holzbehandlung (Chromat, Holzschutzmittel),

einige Holzarten (wie Eichen- oder Buchenstaub),

Metalle, Asbest.

Das Risiko ist abhängig davon, wie lange der

Benutzer oder in der Nähe befindliche Personen

der Belastung ausgesetzt sind.

Lassen Sie Partikel nicht in den Körper gelangen.

Um die Belastung mit diesen Stoffen zu reduzieren:

Sorgen Sie für gute Belüftung des Arbeitsplatzes

und tragen Sie geeignete Schutzausrüstung, wie

z.B. Atemschutzmasken, die in der Lage sind, die

mikroskopisch kleinen Partikel zu filtern.

Beachten Sie die für Ihr Material, Personal,

Anwendungsfall und Einsatzort geltenden

Richtlinien (z.B. Arbeitsschutzbestimmungen,

Entsorgung).

Erfassen Sie die entstehenden Partikel am

Entstehungsort, vermeiden Sie Ablagerungen im

Umfeld.

Verwenden Sie geeignetes Zubehör. Dadurch

gelangen weniger Partikel unkontrolliert in die

Umgebung.

1. Konformitätserklärung

2. Bestimmungsgemäße

Verwendung

3. Allgemeine

Sicherheitshinweise

4. Spezielle Sicherheitshinweise

DEUTSCHde

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

- die austretenden Partikel und den Abluftstrom der

Maschine nicht auf sich, oder in der Nähe

befindliche Personen oder auf abgelagerten

Staub richten,

- eine Absauganlage und/oder einen Luftreiniger

einsetzen,

- den Arbeitsplatz gut lüften und durch saugen

sauber halten. Fegen oder blasen wirbelt Staub

auf.

- Saugen oder waschen Sie Schutzkleidung. Nicht

ausblasen, schlagen oder bürsten.

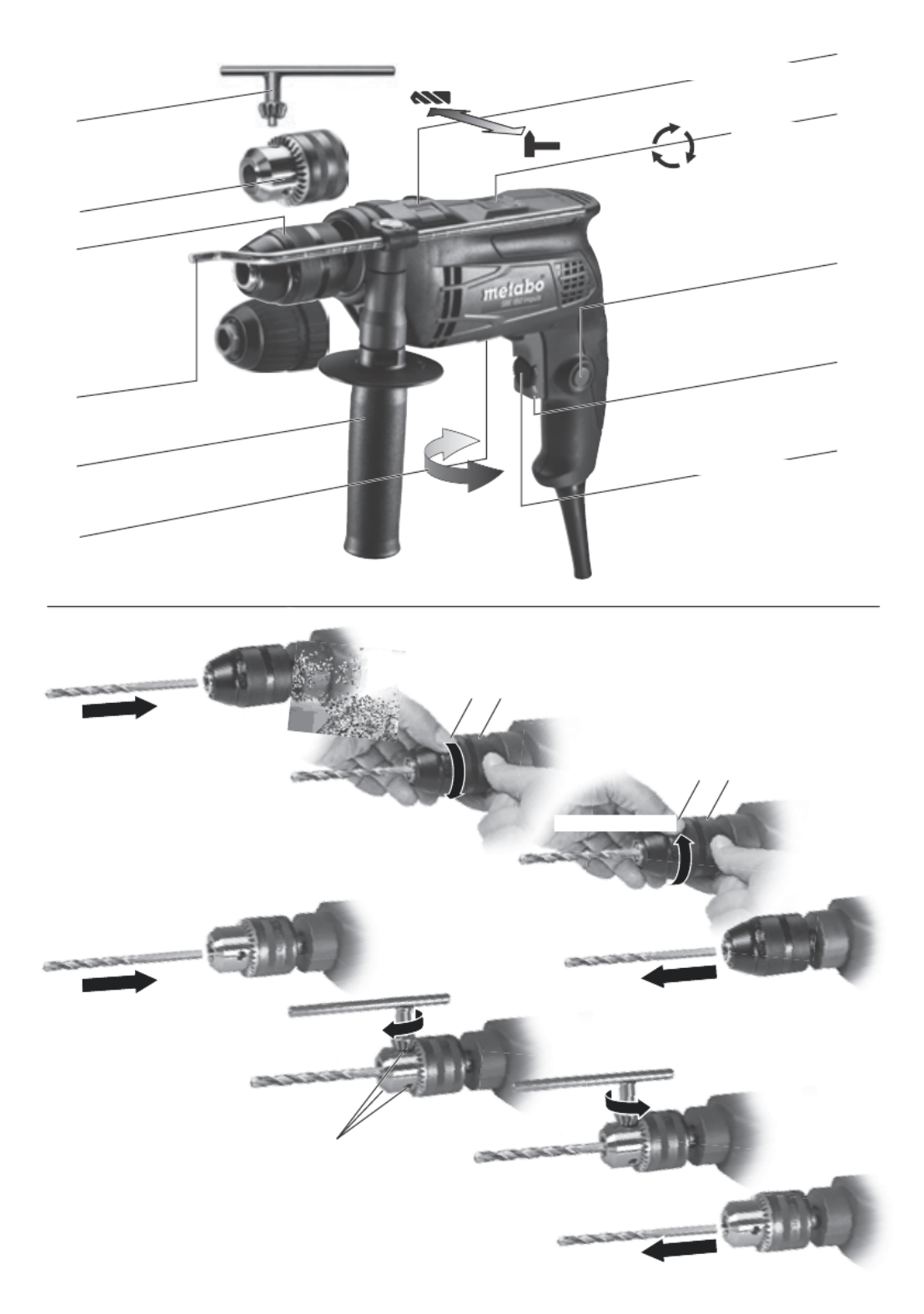

Siehe Seite 2.

1 Bohrfutterschlüssel

(für Zahnkranz-Bohrfutter) *

2 Zahnkranz-Bohrfutter *

3 Schnellspann-Bohrfutter Futuro Plus *

4 Bohrtiefenanschlag *

5 Zusatzhandgriff *

6 Drehrichtungsumschalter *

7 Schaltschieber Bohren/Schlagbohren *

8 Schaltwippe für Impulsfunktion *

9 Feststellknopf (Dauereinschaltung)

10 Schalterdrücker

11 Stellrad zur Drehzahlvorwahl *

* ausstattungsabhängig / modellabhängig

Vergleichen Sie vor Inbetriebnahme, ob

die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten

Ihres Stromnetzes übereinstimmen.

Schalten sie immer einen FI-

Schutzschalter (RCD) mit einem

max. Auslösestrom von 30 mA vor.

BE 650, SBE 650, SBE 650 Impuls:

Um den sicheren Halt des Bohrfutters zu

gewährleisten: Nach dem ersten Bohren

(Rechtslauf) die Sicherungsschraube im Innern des

Bohrfutters mit einem Schraubendreher

kräftig nachziehen. Achtung Linksgewinde!

(Siehe Kapitel 7.9)

6.1 Montage des Zusatzhandgriffs

(SB 650, SBE 650, SBE 650 Impuls)

Aus Sicherheitsgründen stets den

mitgelieferten Zusatzhandgriff verwenden.

Klemmring durch Linksdrehen des

Zusatzhandgriffs (5) öffnen. Zusatzhandgriff

auf Spannhals der Maschine aufschieben.

Bohrtiefenanschlag (4) einschieben.

Zusatzhandgriff je nach Anwendung im

gewünschten Winkel kräftig festziehen.

7.1 Verstellen des Bohrtiefenanschlags

(

SB 650, SBE 650, SBE 650 Impuls

)

Zusatzhandgriff (5) lösen. Bohrtiefenanschlag (4)

auf die gewünschte Bohrtiefe einstellen und

Zusatzhandgriff wieder festziehen.

7.2 Ein-/Ausschalten

Zum Einschalten der Maschine Schalterdrücker

(10) drücken.

BE 650, SBE 650, SBE 650 Impuls: Die Drehzahl

kann am Schalterdrücker durch Eindrücken

verändert werden.

Für Dauereinschaltung kann der Schalterdrücker

mit dem Feststellknopf (9) arretiert werden. Zum

Ausschalten Schalterdrücker erneut drücken.

Bei Dauereinschaltung läuft die Maschine

weiter, wenn sie aus der Hand gerissen

wird. Daher die Maschine immer mit beiden

Händen an den vorgesehenen Handgriffen

festhalten, einen sicheren Stand einnehmen

und konzentriert arbeiten.

7.3 Drehzahl vorwählen

(

BE 650, SBE 650, SBE 650 Impuls

)

Am Stellrad (11) die maximale Drehzahl vorwählen.

Empfohlene Drehzahlen zum Bohren siehe Seite 4.

7.4 Umschalten Bohren/Schlagbohren

(

SB 650, SBE 650, SBE 650 Impuls

)

Die gewünschte Betriebsart durch Verschieben des

Schaltschiebers (7) wählen.

Bohren

Schlagbohren

Im Schlagbohrbetrieb mit hoher Drehzahl arbeiten.

Schlagbohren und Bohren nur bei

Rechtslauf.

7.5 Drehrichtung wählen

(

BE 650, SBE 650, SBE 650 Impuls

)

Drehrichtungsumschalter (6) nur bei

Stillstand des Motors betätigen.

Drehrichtung wählen:

R = Rechtslauf

L = Linkslauf

Das Bohrfutter muss kräftig auf die

Spindel aufgeschraubt und die

Sicherungsschraube im Innern des Bohrfutters

mit einem Schraubendreher kräftig

festgezogen sein. (Achtung Linksgewinde!)

Im Linkslauf (z.B. beim Schrauben) könnte es

sich sonst lösen.

7.6 Impulsfunktion ein-, ausschalten

(

SBE 650 Impuls

)

Nicht längere Zeit mit eingeschalteter

Impulsfunktion arbeiten! (Der Motor kann

sich überhitzen.)

5. Überblick

6. Inbetriebnahme

7. Benutzung

DEUTSCH de

Schaltwippe für Impulsfunktion (8) betätigen.

0 = Impulsfunktion ausgeschaltet

= Impulsfunktion eingeschaltet

7.7 Werkzeugwechsel

Schnellspann-Bohrfutter Futuro Plus (3)

Schnellspann-Bohrfutter mit Metallhülse:

Siehe Abbildungen, Seite 2.

Werkzeug einsetzen. Haltering (a) festhalten und

mit der anderen Hand die Hülse (b) in Richtung

"GRIP, ZU" drehen, bis der spürbare mechanische

Widerstand überwunden ist.

Achtung! Werkzeug ist jetzt noch nicht

gespannt! So lange kräftig weiterdrehen (dabei

muss es "klicken"), bis kein Weiterdrehen mehr

möglich ist - erst jetzt ist das Werkzeug sicher

gespannt.

Bei weichem Werkzeugschaft muss eventuell nach

kurzer Bohrzeit nachgespannt werden.

Bohrfutter öffnen:

Haltering (a) festhalten und mit der anderen Hand

Hülse (b) in Richtung "AUF, RELEASE" drehen.

Hinweis: Das nach dem Öffnen des Bohrfutters

eventuell hörbare Ratschen (funktionsbedingt) wird

durch Gegendrehen der Hülse ausgeschaltet.

Bei sehr fest geschlossenem Bohrfutter:

Netzstecker ziehen. Das Bohrfutter mit einem

Gabelschlüssel am Bohrfutterkopf festhalten und

Hülse (b) kräftig in Richtung "AUF, RELEASE"

drehen.

Schnellspann-Bohrfutter mit Kunststoffhülse:

Siehe Abbildungen, Seite 2.

Werkzeug einsetzen. Haltering (a) festhalten und

mit der anderen Hand die Hülse (b) in Richtung

"GRIP, ZU" drehen, bis kein Weiterdrehen mehr

möglich ist.

Bei weichem Werkzeugschaft muss eventuell nach

kurzer Bohrzeit nachgespannt werden.

Bohrfutter öffnen:

Haltering (a) festhalten und mit der anderen Hand

Hülse (b) in Richtung "AUF, RELEASE" drehen.

Bei sehr fest geschlossenem Bohrfutter:

Netzstecker ziehen. Das Bohrfutter mit einem

Gabelschlüssel am Bohrfutterkopf festhalten und

Hülse (b) kräftig in Richtung "AUF, RELEASE"

drehen.

7.8 Werkzeugwechsel

Zahnkranz-Bohrfutter (2)

Siehe Abbildungen, Seite 2.

Werkzeug einspannen:

Werkzeug einsetzen und mit Bohrfutterschlüssel

(1) gleichmäßig in allen 3 Bohrungen festspannen.

Werkzeug entnehmen:

Zahnkranz-Bohrfutter (2) mit Bohrfutterschlüssel

(1) öffnen und Werkzeug entnehmen.

7.9 Bohrfutter abnehmen

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Zum Schrauben kann das Bohrfutter abgeschraubt

werden. Schrauber-Bit direkt in den

Innensechskant der Spindel einsetzen.

Bei angebrachter Bit-Spannbuchse

(als Zubehör:

Best.-Nr. 6.31281)

wird der Schrauber-Bit gehalten.

Schnellspann-Bohrfutter Futuro Plus

Siehe Seite 4, Abbildung A.

Sicherungsschraube herausdrehen - falls

vorhanden. Achtung Linksgewinde!

Bohrspindel mit einem Gabelschlüssel festhalten.

Bohrfutter durch leichten Schlag mit einem

Gummihammer auf einen eingespannten

Sechskantschlüssel lösen und abschrauben.

Zahnkranzbohrfutter

Siehe Seite 4, Abbildung B.

Sicherungsschraube herausdrehen - falls

vorhanden. Achtung Linksgewinde!

Bohrspindel mit einem Gabelschlüssel festhalten.

Bohrfutter durch leichten Schlag mit einem

Gummihammer auf den eingesteckten

Bohrfutterschlüssel lösen und abschrauben.

Schnellspannbohrfutter reinigen:

Nach längerem Gebrauch das Bohrfutter mit der

Öffnung senkrecht nach unten halten und

mehrmals ganz öffnen und schließen. Der

angesammelte Staub fällt aus der Öffnung. Die

regelmäßige Anwendung von Reinigungsspray an

den Spannbacken und Spannbackenöffnungen

wird empfohlen.

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser

Betriebsanleitung angegebenen Anforderungen

und Kenndaten erfüllt.

Zubehör sicher anbringen. Wird die Maschine in

einem Halter betrieben: Die Maschine sicher

befestigen. Der Verlust der Kontrolle kann zu

Verletzungen führen.

Zubehör-Komplettprogramm siehe

www.metabo.com oder Hauptkatalog.

Reparaturen an Elektrowerkzeugen dürfen nur

durch eine Elektrofachkraft ausgeführt werden!

Mit reparaturbedürftigen Metabo Elektrowerk-

zeugen wenden Sie sich bitte an Ihre Metabo-

Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com

herunterladen.

Befolgen Sie nationale Vorschriften zu umweltge-

rechter Entsorgung und zum Recycling

ausgedienter Maschinen, Verpackungen und

Zubehör.

8. Wartung

9. Zubehör

10. Reparatur

11. Umweltschutz

DEUTSCHde

Nur für EU-Länder: Werfen Sie

Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG

über Elektro- und Elektronik-Altgeräte und

Umsetzung in nationales Recht müssen

verbrauchte Elektrowerkzeuge getrennt gesammelt

und einer umweltgerechten Wiederverwertung

zugeführt werden.

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts

vorbehalten.

P1=Nennaufnahmeleistung

P2=Abgabeleistung

n0 =Leerlaufdrehzahl

n1 =Drehzahl bei Nennlast

s max. =maximale Schlagzahl

ø max. =maximaler Bohrdurchmesser

G =Bohrspindelgewinde

H =Bohrspindel mit Innensechskant

m =Gewicht ohne Netzkabel

D =Spannhalsdurchmesser

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

~ Wechselstrom

Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils

gültigen Standards).

Emissionswerte

Diese Werte ermöglichen die Abschätzung

der Emissionen des Elektrowerkzeugs und den

Vergleich verschiedener Elektrowerkzeuge. Je

nach Einsatzbedingung, Zustand des

Elektrowerkzeuges oder der Einsatzwerkzeuge

kann die tatsächliche Belastung höher oder

geringer ausfallen. Berücksichtigen Sie zur

Abschätzung Arbeitspausen und Phasen

geringerer Belastung. Legen Sie aufgrund

entsprechend angepasster Schätzwerte

Schutzmaßnahmen für den Anwender fest, z.B.

organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

ah, ID =Schwingungsemissionswert

(Schlagbohren in Beton)

ah, D =Schwingungsemissionswert

(Bohren in Metall)

Kh,ID,Kh,D=Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

LpA =Schalldruckpegel

LWA =Schallleistungspegel

KpA, KWA = Unsicherheit

Beim Arbeiten kann der Geräuschpegel 80 dB(A)

überschreiten.

Gehörschutz tragen!

12. Technische Daten

ENGLISH en

Original instructions

We, being solely responsible: Hereby declare that

these drills/screwdrivers, identified by type and

serial number *1), meet all relevant requirements of

directives *2) and standards *3). Technical

documents for *4) - see page 3.

SB 650, SBE 650, SBE 650 Impuls:

The impact drill is suitable for non-impact drilling in

metal, wood, plastic and similar materials and

impact drilling in concrete, stone and similar

materials.

B 650, BE 650:

The drill is suitable for non-impact drilling into metal,

wood, plastic and similar materials.

BE 650, SBE 650, SBE 650 Impuls:

The machine is suitable for thread cutting and

screwdriving.

The user bears sole responsibility for any damage

caused by inappropriate use.

Generally accepted accident prevention

regulations and the enclosed safety information

must be observed.

For your own protection and for the

protection of your electrical tool, pay

attention to all parts of the text that are

marked with this symbol!

WARNING – Reading the operating instruc-

tions will reduce the risk of injury.

WARNING Read all safety warnings and

instructions. Failure to follow all safety warn-

ings and instructions may result in electric shock,

fire and/or serious injury.

Keep all safety instructions and information for

future reference.

Pass on your electrical tool only together with these

documents.

Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

Hold power tool by insulated gripping

surfaces, when performing an operation where

the cutting accessory may contact hidden

wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal

parts of the power tool "live" and could give the

operator an electric shock.

Pull the plug out of the plug socket before any

adjustments or servicing are performed.

Beware of gas/water pipes and electric cables!

Avoid inadvertent starts by always unlocking the

switch when the plug is removed from the mains

socket or in case of a power cut.

Keep hands away from the rotating tool!

Remove chips and similar material only with the

machine at standstill.

Caution must be exercised when driving screws into

hard materials (driving screws with metric or

imperial threads into steel)! The screw head may

break or a high reverse torque may build up.

The machine produces powerful forces when

seizing or catching the workpiece. Always hold the

machine firmly, adopt a steady stance and focus on

your work.

Secure small workpieces. For example, clamp in a

vice.

Reducing dust exposure:

Some of the dust created using this power tool

may contain substances known to cause

cancer, allergic reaction, respiratory disease, birth

defects or other reproductive harm. Some

examples of these substances are: lead (from lead-

based paints), crystalline silica (from bricks cement,

etc.), additives for wood treatment (chromate, wood

preservative), some types of wood (like oak and

beech dust), metals, asbestos.

The risk from exposure to such substances will

depend on how long the user or nearby persons are

being exposed.

Do not let particles enter the body.

To reduce exposure to these substances: work in a

well ventilated area and wear protective equipment,

such as dust masks that are specially designed to

filter out microscopic particles.

Observe the relevant guidelines for your material,

staff, application and place of application (e.g.

occupational health and safety regulations,

disposal).

Collect the generated particles at the source, avoid

deposits in the surrounding area.

Use only suitable accessories. In this way, fewer

particles enter the environment in an uncontrolled

manner.

Use a suitable extraction unit.

Reduce dust exposure with the following measures:

- Do not direct the escaping particles and the

exhaust air stream at yourself or nearby persons

or on dust deposits.

- Use an extraction unit and/or air purifiers.

- Ensure good ventilation of the workplace and

keep it clean using a vacuum cleaner. Sweeping

or blowing stirs up dust.

- Vacuum or wash protective clothing. Do not blow,

beat or brush.

1. Declaration of Conformity

2. Specified Use

3. General Safety Instructions

4. Special Safety Instructions

ENGLISHen

See page 2.

1 Chuck key (for geared chuck) *

2 Geared chuck *

3 Futuro Plus keyless chuck *

4 Depth stop *

5 Additional handle *

6 Direction switch *

7 Sliding switch for normal drilling/impact drilling *

8 Rocker switch for pulse function *

9 Lock button (continuous operation)

10 Trigger

11 Speed preselection wheel *

* depending on the features / model

Before plugging in, check to see that the

rated mains voltage and mains frequency,

as stated on the rating label, match with your

power supply.

Always install an RCD with a maximum trip

current of 30 mA upstream.

BE 650, SBE 650, SBE 650 Impuls:

Make sure the chuck clamps securely:

After drilling for the first time (clockwise), firmly

tighten the safety screw inside the chuck using

a screwdriver. Caution: left-handed thread!

(see Section 7.9)

6.1 Attaching the Additional Handle

(SB 650, SBE 650, SBE 650 Impuls)

For safety reasons, always use the

additional handle supplied.

Open the clamping ring by turning the additional

handle (5) anticlockwise. Push the additional

handle onto the collar of the machine. Insert the

depth stop (4). Securely tighten the additional

handle at the angle required for the application.

7.1 Adjusting the Depth Stop

(

SB 650, SBE 650, SBE 650 Impuls

)

Loosen the additional handle (5). Set depth stop (4)

to the desired drilling depth and retighten additional

handle.

7.2 Switching On and Off

To start the machine, press the trigger switch (10).

BE 650, SBE 650, SBE 650 Impuls: Press in the

trigger switch to change the speed.

For continuous operation the trigger switch can be

locked using the lock button (9). To stop the

machine, press the trigger switch again.

In continuous operation, the machine

continues running if it is forced out of your

hands. Therefore, always hold the machine

with both hands using the handles provided,

stand in a safe position and concentrate.

7.3 Speed Preselection

(BE 650, SBE 650, SBE 650 Impuls)

Select the (11) maximum speed using the

preselection wheel. See page 4 for recommended

drilling speeds.

7.4 Switching Between Normal Drilling/

Impact Drilling

(SB 650, SBE 650, SBE 650 Impuls)

Select the desired operating mode by pushing the

sliding switch (7).

Drilling

Impact drilling

Work with high speed settings when impact drilling.

Impact drilling and normal drilling only in

a clockwise direction.

7.5 Selecting the Direction of Rotation

(BE 650, SBE 650, SBE 650 Impuls)

Do not activate the direction switch (6)

unless the motor has completely stopped.

Select direction of rotation:

R = Clockwise

L = Anticlockwise

Screw the chuck firmly to the spindle and

tighten the safety screw inside the chuck

using a screwdriver. (Caution: left-handed

thread!)

Otherwise it may come loose during

anticlockwise operation (e.g. when

screwdriving).

7.6 Switching pulse function on and off

(SBE 650 Impuls)

Do not work for long periods with

pulse function switched on!

(The motor can overheat.)

Actuate rocker switch for pulse function (8).

0 = pulse function switched off

= pulse function switched on

7.7 Tool Change With

Futuro Plus Keyless Chuck (3)

Quick-action keyless chuck with metal sleeve:

See illustrations on page 2.

Insert the tool. Hold the retaining ring (a) firmly and

turn the collet (b) towards "GRIP, ZU" with the other

hand until the mechanical resistance which can be

felt is overcome.

Caution! The tool is not yet clamped! Keep

turning the sleeve (it must "click" when turning)

until it cannot be turned any further - only now is the

tool securely clamped.

With a soft tool shank, retightening may be required

after a short drilling period.

Open the chuck:

Hold the retaining ring (a) firmly and turn the collet

(b) towards "AUF, RELEASE" with the other hand.

5. Overview

6. Commissioning

7. Use

ENGLISH en

Note: The grating sound which may be heard after

opening the drill chuck is functional and is stopped

by turning the sleeve in the opposite direction.

If the chuck is very securely tightened: Unplug.

Hold the drill chuck using an open-end spanner at

the flats on its head, and turn the sleeve (b)

vigourously in the direction of "AUF, RELEASE".

Quick-action keyless chuck with plastic sleeve:

See illustrations on page 2.

Insert the tool. Hold the retaining ring (a) firmly and

turn the collet (b) towards "GRIP, ZU" with the other

hand until it will not turn any further.

With a soft tool shank, retightening may be required

after a short drilling period.

Open the chuck:

Hold the retaining ring (a) firmly and turn the collet

(b) towards "AUF, RELEASE" with the other hand.

If the chuck is very securely tightened: Unplug.

Hold the drill chuck using an open-end spanner at

the flats on its head, and turn the sleeve (b)

vigourously in the direction of "AUF, RELEASE".

7.8 Tool Change With

Geared Chuck (2)

See illustrations on page 2.

Clamping tools:

Insert the tool and clamp evenly in all 3 holes using

the chuck key (1).

Removing tools:

Open the geared chuck (2) using the chuck key (1)

and remove the tool.

7.9 Removing the Chuck

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

The chuck can be removed to insert a screwdriver

bit. Insert the bit directly in the hexagon socket on

the spindle.

The screwdriver bit is retained if a bit clamping bush

(as an accessory: order no. 6.31281)

is fitted.

Futuro Plus keyless chuck

See page 4, illustration A.

Unscrew the safety screw - if available. Caution:

left-handed thread!

Hold the drill spindle securely using an open-end

wrench. Clamp an Allen key in the chuck and strike

lightly with a rubber hammer to loosen, then

unscrew.

Geared chuck

See page 4, illustration B.

Unscrew the safety screw - if available. Caution:

left-handed thread!

Hold the drill spindle securely using an open-end

wrench. Insert the key in the chuck and strike lightly

with a rubber hammer to loosen, then unscrew.

Keyless chuck cleaning:

After prolonged use hold the chuck vertically, with

the opening facing down, and fully open and close it

several times. The dust collected falls from the

opening. Regular use of cleaning spray on the jaws

and jaw openings is recommended.

Use only genuine Metabo accessories.

Use only accessories which fulfil the requirements

and specifications listed in these operating instruc-

tions.

Fit accessories securely. Secure the machine if it is

operated in a bracket. Loss of control can cause

personal injury.

For a complete range of accessories, see

www.metabo.com or the main catalogue.

Repairs to electrical tools must be carried out by

qualified electricians ONLY!

Contact your local Metabo representative if you

have Metabo power tools requiring repairs. For

addresses see www.metabo.com.

You can download a list of spare parts from

www.metabo.com.

Observe national regulations on environmentally

compatible disposal and on the recycling of disused

machines, packaging and accessories.

Only for EU countries: Never dispose of

power tools in your household waste! In

accordance with European Guideline 2002/

96/EC on used electronic and electric

equipment and its implementation in national legal

systems, used power tools must be collected

separately and handed in for environmentally

compatible recycling.

Explanatory notes on the specifications on page 3.

Changes due to technological progress reserved.

P1=Nominal power input

P2=Power output

n0= No load speed

n1= Speed at rated load

s max. = Max. impact rate

ø max. =Max. solid drill diameter

G = Drill spindle thread

H = Drill spindle with hexagon socket

m = Weight without mains cable

D = Collar diameter

Measured values determined in conformity with

EN 60745.

Machine in protection class II

~ Alternating current

The technical specifications quoted are subject to

tolerances (in compliance with the relevant valid

standards).

8. Maintenance

9. Accessories

10. Repairs

11. Environmental Protection

12. Technical Specifications

ENGLISHen

Emission values

Using these values, you can estimate the emis-

sions from this power tool and compare these with

the values emitted by other power tools. The actual

values may be higher or lower, depending on the

particular application and the condition of the tool or

power tool. In estimating the values, you should also

include work breaks and periods of low use. Based

on the estimated emission values, specify protective

measures for the user - for example, any organisa-

tional steps that must be put in place.

Vibration total value (vector sum of three directions)

determined in accordance with EN 60745:

ah, ID = Vibration emission value (impact drilling

into concrete)

ah, D = Vibration emission value

(drilling into metal)

Kh,ID ,Kh,D=Uncertainty (vibration)

Typical A-effective perceived sound levels:

LpA =Sound pressure level

LWA = Acoustic power level

KpA , KWA = Uncertainty

During operation the noise level can exceed

80 dB(A).

Wear ear protectors!

FRANÇAIS fr

Notice originale

Nous déclarons sous notre seule responsabilité,

ces perceuses/perceuses à percussion, identifiées

par le type et le numéro de série *1), sont conformes

à toutes les prescriptions applicables des directives

*2) et normes *3). Documents techniques pour *4) -

voir page 3.

SB 650, SBE 650, SBE 650 Impuls :

La perceuse à percussion sert à percer sans

percussion dans le métal, le bois, le plastique et

dans des matériaux assimilés et pour percer avec

percussion dans le béton, la pierre et dans des

matériaux assimilés.

B 650, BE 650 :

La perceuse sert à percer sans percussion dans le

métal, le bois, le plastique et dans des matériaux

assimilés.

BE 650, SBE 650, SBE 650 Impuls :

Cette machine sera à fileter et à visser.

L'utilisateur est entièrement responsable de tous

les dommages résultant d'une utilisation non

conforme.

Il est impératif de respecter les consignes

générales de prévention contre les accidents ainsi

que les consignes de sécurité ci-jointes.

Pour des raisons de sécurité et afin de

protéger l'outil électrique, respecter les

passages de texte marqués de ce

symbole !

AVERTISSEMENT – Lire la notice d'utilisa-

tion afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire toutes les

consignes de sécurité et instructions. Le

non-respect des consignes de sécurité et des

instructions peut être à l'origine d'un choc élec-

trique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et

instructions.

Remettre l'outil électrique uniquement accompagné

de ces documents.

Porter une protection auditive lors de

l'utilisation d'une perceuse à percussion. Le

bruit est susceptible de provoquer une perte de

capacité auditive.

Utiliser la poignée complémentaire fournie

avec l'outil. En cas de perte de contrôle, il y a un

risque de blessures.

Lors d'opérations où l'accessoire risque de

rencontrer des conducteurs électriques non

apparents, voire son câble d'alimentation, tenir

l'outil exclusivement par les côtés isolés des

poignées. Le contact avec un conducteur

électrique sous tension peut également mettre les

parties métalliques de l'outil sous tension et

provoquer un choc électrique.

Débrancher le cordon d'alimentation de la prise de

courant avant toute opération de réglage ou de

maintenance.

Veillez à ne toucher aucune conduite de gaz,

électricité ou eau !

Eviter les démarrages intempestifs : la gâchette doit

toujours être déverrouillée lorsque l'on retire le

connecteur de la prise ou après une coupure de

courant.

Ne pas toucher l'outil lorsque la machine est en

marche !

Eliminer sciures de bois et autres uniquement

lorsque la machine est à l'arrêt.

Attention pour les vissages en force (avec des vis à

pas métrique ou en pouces sur de l'acier) ! Risque

d'arrachement de la tête de vis ou d'apparition de

couples de réaction élevés.

Si l'outil inséré dans le mandrin reste coincé ou

accroché, des forces importantes apparaîtront.

Maintenez donc toujours fermement la machine,

positionnez-vous dans une posture stable et restez

concentré en travaillant.

Fixer les pièces de petite taille, par ex. en les serrant

dans un étau.

Réduction de la pollution due aux poussières :

Certaines poussières produites par le

ponçage électrique, le sciage, le meulage, le

perçage et d’autres activités de construction

contiennent des agents chimiques qui causent des

cancers, des anomalies congénitales ou d’autres

dangers pour la reproduction. Voici quelques

exemples de tels agents chimiques : le plomb des

peintures à base de plomb, la silice cristalline des

briques, du ciment et d’autres produits de

maçonnerie, et l’arsenic et le chrome du bois

d’œuvre traité chimiquement.

Les conséquences de telles expositions varient en

fonction de la fréquence à laquelle vous faites ce

type de travail.

Il est souhaitable que le corps n'absorbe pas ces

particules.

Pour réduire votre exposition à ces agents

chimiques, travaillez dans un endroit bien ventilé et

utilisez des équipements de protection agréés, tels

que les masques de protection contre la poussière

qui sont conçus spécialement pour filtrer les

particules microscopiques.

Respectez les directives applicables au matériau,

au personnel, à l'application et au lieu d'utilisation

1. Déclaration de conformité

2. Utilisation conforme

3. Consignes générales de

sécurité

4. Consignes de sécurité

particulières

FRANÇAISfr

(par exemple directives en matière de protection au

travail, élimination des déchets).

Collectez les particules émises sur le lieu

d'émission et évitez les dépôts dans

l'environnement.

Utilisez des accessoires adaptés. Cela permet

d'éviter l'émission incontrôlée de particules dans

l'environnement.

Utilisez un système d'aspiration des poussières

adapté.

Réduisez l’émission de poussières en :

- évitant d'orienter les particules sortantes et l'air

d'échappement de la machine vers vous ou vers

des personnes se trouvant à proximité ou vers des

dépôts de poussière,

- utilisant un système d'aspiration et/ou un

purificateur d'air,

- aérant convenablement le lieu de travail et en

l'aspirant pour le maintenir propre. Balayer ou

souffler les poussières les fait tourbillonner.

- Aspirez ou lavez les vêtements de protection. Ne

pas les souffler, les battre ni les brosser.

Voir page 2.

1 Clé de mandrin (pour mandrins à clé) *

2 Mandrin à couronne dentée *

3 Mandrin autoserrant Futuro Plus *

4 Butée de profondeur de perçage *

5 Poignée supplémentaire *

6 Commutateur du sens de rotation *

7 Interrupteur coulissant perçage avec/sans

percussion *

8 Bascule pour fonctionnement par impulsions*

9 Bouton de blocage (marche continue)

10 Gâchette

11 Molette de présélection de la vitesse *

* en fonction de l'équipement / du modèle choisis

Avant la mise en service, comparez si

tension secteur et la fréquence secteur

indiquées sur la plaque signalétique

correspondent aux caractéristiques de votre

réseau de courant.

Montez toujours un interrupteur de

protection contre les courants de court-

circuit (RCD) avec un courant de

déclenchement max. de 30 ma en amont.

BE 650, SBE 650, SBE 650 Impuls:

Afin de garantir la bonne tenue en place

du mandrin : dès la fin du premier perçage

(en rotation à droite), resserrer vigoureusement la

vis de freinage à l'intérieur du mandrin à l'aide d'un

tournevis. Attention, il s'agit d'un pas à gauche !

(voir chapitre 7.9)

6.1 Montage de la poignée supplémentaire

(SB 650, SBE 650, SBE 650 Impuls)

Pour des raisons de sécurité, utilisez

toujours la poignée supplémentaire qui

est comprise dans la livraison.

Ouvrir l'anneau de serrage en tournant la poignée

(5) vers la gauche. Faire coulisser la poignée sur le

collier de la machine. Introduire la butée de

profondeur (4). Selon l'utilisation souhaitée, serrer

la poignée dans l'angle désiré.

7.1 Réglage de la butée de profondeur de

perçage

(

SB 650, SBE 650, SBE 650 Impuls

)

Desserrer la poignée supplémentaire (5). Régler la

butée de profondeur (4) à la profondeur de perçage

voulue et resserrer la poignée supplémentaire.

7.2 Marche/arrêt

Pour mettre l'outil en route, appuyer sur la

gâchette (10).

BE 650, SBE 650, SBE 650 Impuls: La vitesse peut

être modifiée en pressant la gâchette.

Pour un fonctionnement en continu, il est possible

de bloquer la gâchette à l'aide du bouton de

blocage (9). Pour arrêter la machine, appuyer

à nouveau sur la gâchette.

Lorsque l'outil est en position de marche

continue, il continue de tourner s'il vous

échappe des mains. Afin d'éviter tout

comportement inattendu de l'outil, le tenir avec

les deux mains au niveau des poignées, veiller

à un bon équilibre et travailler de manière

concentrée.

7.3 Présélection de la vitesse

(BE 650, SBE 650, SBE 650 Impuls)

Présélectionner la vitesse maximale sur la molette

(11). Voir les vitesses de perçage recommandées

page 4.

7.4 Sélection perçage avec/

sans percussion

(

SB 650, SBE 650, SBE 650 Impuls

)

Le mode de fonctionnement voulu est sélectionné

en déplaçant l'interrupteur coulissant (7).

Perçage sans percussion

Perçage avec percussion

Pour le perçage avec percussion, utiliser une

vitesse élevée.

Pour tous perçages avec ou sans

percussion, la rotation à droite est

obligatoire.

5. Vue d'ensemble

6. Mise en service

7. Utilisation

FRANÇAIS fr

7.5 Sélection du sens de rotation

(BE 650, SBE 650, SBE 650 Impuls)

S'assurer que le moteur est à l'arrêt avant

d'actionner le commutateur du sens de

rotation (6).

Sélectionner le sens de rotation:

R = Rotation à droite

L = Rotation à gauche

Le mandrin doit être fermement vissé sur

la broche et la vis de freinage à l'intérieur

du mandrin doit être vigoureusement serrée à

l'aide d'un tournevis. (Attention, il s'agit d'un

pas à gauche !)

En effet, il risquerait de se desserrer dans

le cas contraire lors d'une rotation à gauche

(par ex. au vissage).

7.6 Mise en route/arrêt du fonctionnement

par impulsions

(

SBE 650 Impuls

)

Ne pas faire fonctionner longtemps quand

le fonctionnement par

impulsions est branché ! (le moteur est

susceptible de chauffer.)

Activer la bascule pour fonctionnement par

impulsions (8).

0 =fonctionnement par impulsions désactivé

= fonctionnement par impulsions activé

7.7 Changement d'accessoire

Mandrin autoserrant Futuro Plus (3)

Mandrin autoserrant avec douille métallique :

Voir les illustrations page 2.

Insérer l'outil. Maintenir l'anneau de maintien (a) et

de l'autre main, tourner la douille (b) dans le sens

indiqué "GRIP, ZU" jusqu'à ce que la résistance

mécanique perceptible soit dépassée.

Attention ! L'outil n'est alors pas encore serré !

Continuer à tourner avec force (on doit entendre

un "clic") jusqu'à ce que l'on ne puisse plus tourner

du tout - ce n'est que maintenant que l'outil est

véritablement serré.

En cas d'outils souples, il faudra éventuellement

resserrer peu de temps après le début du travail

de perçage.

Pour ouvrir le mandrin :

Maintenir l'anneau de maintien (a) et de l'autre

main, tourner la douille (b) dans le sens marqué

"AUF, RELEASE".

Remarque : Le cliquètement que l'on entend

éventuellement après avoir ouvert le mandrin de

perçage (bruit dû au fonctionnement) disparaîtra

si l'on tourne la douille dans le sens contraire.

Au cas où le mandrin est complètement bloqué

: Débrancher le cordon d'alimentation. Maintenir le

mandrin au niveau de la tête avec une clé à fourche

et tourner la douille (b) avec force dans le sens

marqué "AUF, RELEASE".

Mandrin autoserrant rapide avec douille en

plastique :

Voir les illustrations page 2.

Insérer l'outil. Maintenir l'anneau de maintien (a) et

de l'autre main, tourner la douille (b) dans le sens

indiqué "GRIP, ZU" jusqu'à ce qu'il devienne

impossible de la tourner plus loin.

En cas d'outils souples, il faudra éventuellement

resserrer peu de temps après le début du travail de

perçage.

Pour ouvrir le mandrin :

Maintenir l'anneau de maintien (a) et de l'autre

main, tourner la douille (b) dans le sens marqué

"AUF, RELEASE".

Au cas où le mandrin est complètement bloqué

: Débrancher le cordon d'alimentation. Maintenir le

mandrin au niveau de la tête avec une clé à fourche

et tourner la douille (b) avec force dans le sens

marqué "AUF, RELEASE".

7.8 Changement d'accessoire

Mandrin à clé (2)

Voir les illustrations page 2.

Pour insérer l'outil :

Insérer l'outil et le serrer à l'aide d'une clé de

mandrin (1) en veillant à bien répartir l'effort sur les

3 perçages.

Pour sortir l'outil :

Ouvrir le mandrin à clé (2) à l'aide de la clé de

mandrin (1) et sortir l'outil.

7.9 Dépose du mandrin

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls

: Le mandrin peut être dévissé pour les travaux de

vissage. On insère alors l'embout de vissage

directement dans le six pans creux de la broche.

Si une douille de serrage d'embouts

(disponible

comme accessoire : réf. de cde 6.31281)

a été

installée, l'embout de vissage sera maintenu en

place.

Mandrin autoserrant Futuro Plus

Voir page 4, figure A.

Dévisser la vis de freinage (s'il y en a une).

Attention, il s'agit d'un pas à gauche !

Maintenir la broche à l'aide d'une clé à fourche.

Décoller le mandrin en tapotant légèrement avec un

maillet en plastique sur une clé six pans insérée

dans le mandrin, puis dévisser.

Mandrin à clé

Voir page 4, figure A.

Dévisser la vis de freinage (s'il y en a une).

Attention, il s'agit d'un pas à gauche !

Maintenir la broche à l'aide d'une clé à fourche.

Décoller le mandrin en tapotant légèrement avec un

maillet en plastique sur la clé de mandrin insérée

dans le mandrin, puis dévisser.

Nettoyage du mandrin autoserrant :

Après une utilisation prolongée du mandrin, tenir

celui-ci en position verticale, ouverture vers le bas,

l'ouvrir entièrement et le refermer, puis

recommencer plusieurs fois de suite. La poussière

8. Maintenance

FRANÇAISfr

qui s'était accumulée tombera alors par l'ouverture.

Il est conseillé d'utiliser régulièrement un spray de

nettoyage pour les mâchoires de serrage.

Utiliser uniquement des accessoires Metabo.

Utiliser exclusivement des accessoires, qui sont

conformes aux exigences et données caractéris-

tiques indiquées dans la présente notice d'utilisa-

tion.

Monter correctement les accessoires. Si la machine

est utilisée dans un support : fixer correctement la

machine. En cas de perte de contrôle, il y a un

risque de blessures.

Voir programme complet des accessoires sur

www.metabo.com ou dans le catalogue principal.

Les travaux de réparation sur les outils électriques

ne peuvent être effectués que par un spécialiste !

Pour toute réparation sur un outil Metabo, contacter

le représentant Metabo. Voir les adresses sur

www.metabo.com.

Les listes des pièces détachées peuvent être

téléchargées sur www.metabo.com.

Suivre les réglementations nationales concernant

l'élimination dans le respect de l'environnement et

le recyclage des machines, emballages et acces-

soires.

Pour les pays européens uniquement : ne

pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la

directive européenne 2002/96/CE relative aux

déchets d'équipements électriques ou

électroniques (DEEE), et à sa transposition dans la

législation nationale, les appareils électriques

doivent être collectés à part et être soumis à un

recyclage respectueux de l’environnement.

Commentaires sur les indications de la page 3.

Sous réserve de modifications allant dans le sens

du progrès technique.

P1= Puissance absorbée

P2= Puissance débitée

n0= Vitesse à vide

n1 = Vitesse en charge nominale

s max. =Cadence de frappe maxi

ø max. = Capacité de perçage maxi

G =Filet de la broche de perçage

H = Broche de perçage à six pans creux

m = Poids sans cordon d'alimentation

D = Diamètre du collet

Valeurs de mesure calculées selon EN 60745.

Outil de la classe de protection II

~ Courant alternatif

Les caractéristiques indiquées sont soumises à

tolérance (selon les normes en vigueur

correspondantes).

Valeurs d'émission

Ces valeurs permettent l'estimation des émis-

sions de l'outil électrique et la comparaison entre

différents outils électriques. Selon les conditions

d'utilisation, l'état de l'outil électrique ou les acces-

soires utilisés, la sollicitation réelle peut varier plus

ou moins. Pour l'estimation, tenir compte des

pauses de travail et des phases de sollicitation

moindre. Définir des mesures de protection pour

l'utilisateur sur la base des valeurs estimatives

adaptées en conséquence, p. ex. mesures organi-

sationnelles.

Valeurs totales de vibration (somme vectorielle

triaxiale) déterminées selon EN 60745 :

ah, ID =Valeur d’émission de vibration (perçage

avec percussion dans le béton)

ah, D = Valeur d’émission de vibrations

(perçage dans le métal)

Kh,ID,Kh,D=Incertitude (vibration)

Niveau sonore typique pondéré A :

LpA =niveau de pression acoustique

LWA = niveau de puissance sonore

KpA, KWA = Incertitude

Pendant le fonctionnement, il se peut que le niveau

sonore dépasse les 80 db(A).

Porter un casque antibruit !

9. Accessoires

10. Réparations

11. Protection de l'environnement

12. Caractéristiques techniques

NEDERLANDS nl

Oorspronkelijke gebruiksaanwijzing

Wij verklaren op eigen en uitsluitende

verantwoording dat: deze boormachines/

slagboormachines, geïdentificeerd door type en

serienummer *1), voldoen aan alle relevante

bepalingen van de richtlijnen *2) en normen *3).

technische documentatie bij *4) - zie pagina 3.

SB 650, SBE 650, SBE 650 Impuls:

De slagboormachine is geschikt voor het boren

zonder slag in metaal, hout, kunststof en

gelijksoortig materiaal, en voor het slagboren in

beton, steen en dergelijke.

B 650, BE 650:

De boormachine is geschikt om te boren zonder

slag in metaal, hout, kunststof en soortgelijke

materialen.

BE 650, SBE 650, SBE 650 Impuls:

De machine is geschikt om te schroeven en

schroefdraad te tappen.

Alleen de gebruiker is aansprakelijk voor schade

door oneigenlijk gebruik.

De algemeen erkende

ongevallenpreventievoorschriften en de

bijgevoegde veiligheidsinstructies moeten in acht

worden genomen.

Let ter bescherming van uzelf en de

machine op de met dit symbool aange-

geven passages!

WAARSCHUWING – Lees de gebruiksaan-

wijzing om het risico van letsel te vermin-

deren.

WAARSCHUWING Lees alle veiligheids-

voorschriften en aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen niet in

acht genomen, dan kan dit een elektrische schok,

brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en

aanwijzingen goed met het oog op toekomstig

gebruik.

Geef uw elektrisch gereedschap alleen met deze

documenten aan anderen door.

Draag oorbeschermers bij het gebruik van

slagboormachines. Lawaai kan leiden tot

gehoorverlies.

Gebruik de extra handgreep die bij de levering

van het apparaat inbegrepen is. Verlies van

controle kan tot letsel leiden.

Houd het apparaat alleen vast aan de

geïsoleerde greepvlakken wanneer u

werkzaamheden uitvoert waarbij het

inzetgereedschap verborgen stroomleidingen

of het eigen netsnoer kan raken. Door het

contact met een

spanningvoerende geleider kunnen ook metalen

apparaatonderdelen onder spanning worden gezet

met een elektrische schok als mogelijk gevolg.

Stekker uit het stopcontact trekken, voordat

enige instelling of onderhoudswerkzaamheden

uitgevoerd worden.

Let op gas-, stroom- en waterleidingen!

Voorkom dat de machine onbedoeld wordt gestart:

schakel de machine altijd uit wanneer de stekker uit

het stopcontact wordt getrokken of wanneer er een

stroomonderbreking optreedt.

Neem de draaiende onderdelen van de machine

niet vast!

Verwijder spanen en dergelijke uitsluitend bij

uitgeschakelde en stilstaande machine.

Let op bij schroeven in hard materiaal (het

inschroeven van schroeven met metrisch of inch

schroefdraad in staal)! De schroefkop kan afbreken

of er kunnen hoge terugdraaimomenten optreden.

Blijft het gereedschap klemmen of haken, dan

ontstaan er grote krachten. De machine altijd goed

vasthouden, een veilige houding aannemen en

geconcentreerd werken.

Kleine werkstukken bevestigen. Bijv. in een

bankschroef spannen.

De stofbelasting verminderen:

Stofdeeltjes die tijdens het werken met deze

machine ontstaan, kunnen stoffen bevatten

die kanker, allergische reacties, aandoeningen aan

de luchtwegen, aangeboren afwijkingen of andere

voortplantingsproblemen kunnen veroorzaken.

Enkele voorbeelden van dergelijke stoffen zijn: lood

(in loodhoudende verf), mineraal stof (uit

bakstenen, beton e.d.), additieven voor de

behandeling van hout (chromaat,

houtverduurzamingsmiddelen), enkele houtsoorten

(zoals eiken- of beukenstof), metalen, asbest.

Het risico is afhankelijk van het feit hoe lang de

gebruiker of in de buurt aanwezige personen aan de

stofbelasting worden blootgesteld.

Deze stofdeeltjes mogen niet in het lichaam

terechtkomen.

Om de belasting met deze stoffen te verminderen:

Zorg voor een goede ventilatie van de werkplek en

draag geschikte beschermingsmiddelen, zoals bijv.

stofmaskers die in staat zijn om de microscopisch

kleine stofdeeltjes uit de lucht te filteren.

Neem de voor uw materiaal, personeel,

toepassingsgeval en locatie geldende richtlijnen in

acht (bijv. arbeidsveiligheidsbepalingen,

afvalbehandeling).

1. Conformiteitsverklaring

2. Beoogd gebruik

3. Algemene

veiligheidsvoorschriften

4. Speciale

veiligheidsvoorschriften

NEDERLANDSnl

Verzamel de ontstane stofdeeltjes op de plaats

waar deze ontstaan, voorkom dat ze neerslaan in

de omgeving.

Gebruik geschikt toebehoor. Daardoor komen

slechts weinig deeltjes ongecontroleerd in de

omgeving terecht.

Gebruik een geschikte stofafzuiging.

Verminder de stofbelasting door:

- de vrijkomende stofdeeltjes en de af te voeren

luchtstroom van de machine niet op de gebruiker

zelf of in de buurt aanwezige personen of op

neergeslagen stof te richten,

- een afzuiginstallatie en/of een luchtfilter te

gebruiken,

- de werkplek goed te ventileren en door te

stofzuigen schoon te houden. Vegen of blazen

wervelt het stof op.

- Zuig of was de beschermende kleding. Niet

uitblazen, uitslaan of uitborstelen.

Zie pagina 2.

1 Boorhoudersleutel

(voor tandkrans-boorhouder) *

2 Tandkrans-boorhouder *

3 Snelspan-boorhouder Futuro Plus *

4 Boordiepteaanslag *

5 Extra handgreep *

6 Draairichtingschakelaar *

7 Schakelschuiver boren/slagboren *

8 Schakelschuiver voor impulsgenerator *

9 Vergrendelknop (continue inschakeling)

10 Drukschakelaar

11 Stelknop voor de voorinstelling toerental *

* afhankelijk van de uitvoering / het model

Controleer voordat de machine in gebruik

wordt genomen of de op het typeplaatje

aangegeven spanning overeenkomt met de

netspanning.

Schakel altijd een aardlekschakelaar

(RCD) met een max. aanspreekstroom van

30 mA voor de machine.

BE 650, SBE 650, SBE 650 Impuls:

Om een goede bevestiging van de

boorhouder te garanderen: Na de eerste keer

boren (rechtsloop) de borgschroef in de

boorhouder stevig vastzetten met een

schroevendraaier. Let op: Linkse schroefdraad!

(Zie hoofdstuk 7.9)

6.1 Montage van de extra handgreep

(SB 650, SBE 650, SBE 650 Impuls)

Om veiligheidsredenen altijd de meeg-

eleverde extra handgreep gebruiken.

Klemring openen door de extra handgreep (5) naar

links te draaien. De extra handgreep op de

spanhals van de machine schuiven.

Boordiepteaanslag (4) inschuiven. De extra

handgreep afhankelijk van de toepassing krachtig

in de gewenste hoek

vastdraaien.

7.1 Instellen van de boordiepteaanslag

(

SB 650, SBE 650, SBE 650 Impuls

)

Extra handgreep (5) losdraaien. Stel de

boordiepteaanslag (4) in op de gewenste

boordiepte en draai de extra handgreep weer vast.

7.2 In-/uitschakelen

Druk de drukschakelaar (10) in, alvorens de

machine in te schakelen.

BE 650, SBE 650, SBE 650 Impuls: Het toerental

kan met de drukschakelaar worden veranderd.

Bij continu gebruik kan de drukschakelaar met de

vastzetknop (9) vastgezet worden. Voor het

uitschakelen de drukschakelaar opnieuw

indrukken.

Bij continue inschakeling loopt de

machine verder wanneer hij uit de hand

wordt getrokken. Daarom de machine altijd met

beide handen aan de hiervoor bestemde

handgrepen vasthouden, ervoor zorgen dat u

stevig staat en geconcentreerd werken.

7.3 Toerental vooraf instellen

(BE 650, SBE 650, SBE 650 Impuls)

Bij de stelknop (11) het maximale toerental vooraf

instellen. Aanbevolen toerentallen voor het boren,

zie pag. 4.

7.4 Omschakelen boren/slagboren

(

SB 650, SBE 650, SBE 650 Impuls

)

De gewenste functie selecteren door de

schakelschuiver (7) te verschuiven.

Boren

Slagboren

Bij het slagboren met een hoog toerental werken.

Slagboren en boren alleen bij rechtsloop.

7.5 Draairichting kiezen

(BE 650, SBE 650, SBE 650 Impuls)

Draairichtingschakelaar (6) alleen

gebruiken wanneer de motor stilstaat.

Draairichting kiezen

R = Rechtsloop

L = Linksloop

De boorhouder moet stevig op de spil

geschroefd zijn en de borgschroef in

de boorhouder dient goed met een

schroevendraaier te zijn vastgezet. (Let op,

linkse schroefdraad!)

Anders zou hij in linksloop (bijv. bij het

schroeven) los kunnen raken.

5. Overzicht

6. Inbedrijfstelling

7. Gebruik

NEDERLANDS nl

7.6 Impulsgenerator in-, uitschakelen

(

SBE 650 Impuls

)

Niet gedurende langere tijd met

ingeschakelde impulsgenerator werken!

(De motor kan oververhit raken.)

Schakelschuiver voor impulsgenerator (8)

bedienen.

0 =Impulsgenerator uitgeschakeld

= Impulsgenerator ingeschakeld

7.7 Gereedschapwissel

Snelspan-boorhouder Futuro Plus (3)

Snelspan-boorhouder met metalen huls:

Zie afbeeldingen, pag. 2.

Gereedschap inbrengen. Borgring (a) vasthouden

en met de andere hand de huls (b) in de richting

"GRIP, ZU" draaien totdat er geen merkbare

mechanische weerstand meer is.

Let op! Gereedschap is nu nog niet gespannen!

Met kracht verder draaien (hierbij moet een "klik"

hoorbaar zijn), tot verder draaien niet meer

mogelijk is - pas dan

is het gereedschap veilig

gespannen.

Bij een zachte gereedschapschacht moet

eventueel na een korte boortijd worden

nagespannen.

Boorhouder openen:

Borgring (a) vasthouden en met de andere hand de

huls (b) in de richting "AUF, RELEASE" draaien.

Aanwijzing: Het ratelen dat na het openen van de

boorhouder eventueel hoorbaar is (afhankelijk van

de functie) wordt uitgeschakeld door de huls in de

tegengestelde richting te draaien.

Bij een zeer vast gesloten boorhouder: De

stekker uit het stopcontact halen. De boorhouder

met een steeksleutel aan de boorhouderkop

vasthouden en de huls (b) met kracht in de richting

"AUF, RELEASE" draaien.

Snelspan-boorhouder met kunststof huls:

Zie afbeeldingen, pag. 2.

Gereedschap inbrengen. Borgring (a) vasthouden

en met de andere hand de huls (b) in de richting

"GRIP, ZU" draaien tot verder draaien niet meer

mogelijk is.

Bij een zachte gereedschapschacht moet

eventueel na een korte boortijd worden

nagespannen.

Boorhouder openen:

Borgring (a) vasthouden en met de andere hand de

huls (b) in de richting "AUF, RELEASE" draaien.

Bij een zeer vast gesloten boorhouder: De

stekker uit het stopcontact halen. De boorhouder

met een steeksleutel aan de boorhouderkop

vasthouden en de huls (b) met kracht in de richting

"AUF, RELEASE" draaien.

7.8 Gereedschapwissel

tandkrans-boorhouder (2)

Zie afbeeldingen, pag. 2.

Gereedschap inspannen:

Gereedschap inbrengen en met de

boorhoudersleutel (1) gelijkmatig in alle 3

boorgaten vastspannen.

Gereedschap uitnemen:

Tandkrans-boorhouder (2) met de

boorhoudersleutel (1) openen en gereedschap

uitnemen.

7.9 Boorhouder afnemen

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Om te schroeven kan de boorhouder afgeschroefd

worden. Schroef-bit direct in de binnenzeskant van

de spil plaatsen.

Bij gebruik van een bit-spanbus

(als toebehoren:

bestelnr. 6.31281)

wordt de schroef-bit

vastgehouden.

Snelspan-boorhouder Futuro Plus

Zie pagina 4, afbeelding A.

Borgschroef uitdraaien - indien voorhanden. Let op:

Linkse schroefdraad!

Boorspil met een steeksleutel vasthouden.

Boorhouder losdraaien door een lichte klap met een

rubberhamer op de ingestoken boorhoudersleutel

en afschroeven.

Tandkransboorhouder

Zie pagina 4, afbeelding B.

Borgschroef uitdraaien - indien voorhanden. Let op:

Linkse schroefdraad!

Boorspil met een steeksleutel vasthouden.

Boorhouder loszetten door een lichte klap met een

rubberhamer op de ingestoken boorhoudersleutel,

en afschroeven.

Snelspanboorkop reinigen:

Na langer gebruik de boorhouder met de opening

loodrecht naar beneden houden en meerdere keren

helemaal openen en sluiten. Het verzamelde stof

valt uit de opening. Het wordt aanbevolen de

klembekken en de klembekopeningen regelmatig

met reinigingsspray te behandelen.

Gebruik uitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voldoen aan de in

deze gebruiksaanwijzing genoemde eisen en

kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine

in een houder gebruikt: De machine goed beves-

tigen. Verlies van controle kan tot letsel leiden.

Compleet accessoireprogramma, zie

www.metabo.com of de hoofdcatalogus.

Reparaties aan elektrische gereedschappen

mogen uitsluitend door een erkende vakman

worden uitgevoerd!

8. Onderhoud

9. Toebehoren

10. Reparatie

NEDERLANDSnl

Neem voor elektrisch gereedschap van Metabo dat

gerepareerd dient te worden contact op met uw

Metabo-vertegenwoordiging. Zie voor adressen

www.metabo.com.

Onderdeellijsten kunt u downloaden via

www.metabo.com.

Neem de nationale voorschriften in acht voor een

milieuvriendelijke verwijdering en de recycling van

afgedankte machines, verpakkingen en toebe-

horen.

Alleen voor EU-landen: Geef uw elektrisch

gereedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG

inzake gebruikte elektrische en elektronische

apparaten en de vertaling hiervan in de nationale

wetgeving dienen oude elektrische apparaten

gescheiden te worden ingezameld en op

milieuvriendelijke wijze te worden afgevoerd.

Toelichting bij de gegevens van pagina 3.

Wijzigingen en technische verbeteringen

voorbehouden.

P1= nominaal vermogen

P2= afgegeven vermogen

n0= nullasttoerental

n1 = toerental bij nominale last

s max. = maximale slagfrequentie

ø max. = maximale boordiameter

G = boorspildraad

H = boorspil met binnenzeskant

m = gewicht zonder netsnoer

D = spanhalsdiameter

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II

~ Wisselstroom

De vermelde technische gegevens zijn

tolerantiewaarden (overeenkomstig de

toepasselijke norm).

Emissiewaarden

Deze waarden maken een beoordeling van de

emissie van het elektrisch gereedschap en een

vergelijking van de verschillende elektrische

gereedschappen mogelijk. Afhankelijk van het

gebruik, de toestand van het elektrisch gereed-

schap of het inzetgereedschap kan de daadwerke-

lijke belasting hoger of lager uitvallen. Neem voor

de beoordeling pauzes en fases met een lagere

belasting in aanmerking. Bepaal op grond van de

overeenkomstig aangepaste taxatiewaarden de

maatregelen ter bescherming van de gebruiker,

bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie

richtingen) bepaald volgens EN 60745:

ah, ID = trillingsemissiewaarde (slagboren in

beton)

ah, D = trillingsemissiewaarde (boren in metaal)

Kh,ID,Kh,D=onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau:

LpA = geluidsdrukniveau

LWA = geluidsvermogensniveau

KpA , KWA= onzekerheid

Tijdens het werken kan het geluidsniveau de

80 dB(A) overschrijden.

Draag gehoorbescherming!

11. Milieubescherming

12. Technische gegevens

ITALIANO it

Istruzioni originali

Dichiariamo sotto la nostra completa responsabilità

che questi trapani/trapani a percussione, identificati

dai modelli e numeri di serie *1), sono conformi a

tutte le disposizioni pertinenti delle direttive *2) e

delle norme *3). Documentazione tecnica presso

*4) - vedere pagina 3.

SB 650, SBE 650, SBE 650 Impuls:

Il trapano a percussione è adatto per forare senza

percussione metallo, legno, plastica e materiali

analoghi e per forare con percussione calcestruzzo,

pietra e materiali analoghi.

B 650, BE 650:

Il trapano è adatto per forare senza percussione

metallo, legno, plastica e materiali analoghi.

BE 650, SBE 650, SBE 650 Impuls:

Il dispositivo è adatto per eseguire filettature ed

avvitamenti.

Per eventuali danni derivanti da un uso improprio

del dispositivo è responsabile esclusivamente

l'utilizzatore.

È obbligatorio rispettare le prescrizioni generali per

la prevenzione degli infortuni nonché le avvertenze

di sicurezza allegate.

Per proteggere la propria persona e per

una migliore cura dell'elettroutensile

stesso, attenersi alle parti di testo

contrassegnate con questo simbolo!

ATTENZIONE

– Al fine di ridu

rre il rischio di

lesioni leggere le Istruzioni per l'uso.

ATTENZIONE Leggere tutte le avvertenze

di sicurezza e le relative istruzioni. Even-

tuali omissioni nell'adempimento delle avvertenze

di sicurezza e delle istruzioni potranno causare

folgorazioni, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le

istruzioni per un uso futuro.

L'elettroutensile andrà consegnato esclusivamente

insieme al presente documento.

Indossare protezioni acustiche durante l'uso

dei trapani battenti. Il rumore può provocare la

perdita dell'udito.

Utilizzare l'impugnatura supplementare fornita

con l'utensile elettrico. Perdere il controllo può

provocare infortuni.

Tenere l'apparecchio soltanto sulle superfici di

presa isolate, quando si eseguono lavori

durante i quali è possibile che l'utensile da

innesto entri in contatto con condutture

elettriche nascoste o con il proprio cavo di rete.

Il contatto con un cavo sotto tensione può mettere

sotto tensione anche i componenti metallici

dell'apparecchio e provocare così una scossa

elettrica.

Prima di eseguire qualsiasi lavoro di regolazione

o manutenzione estrarre la spina elettrica dalla

presa.

Attenzione alle condutture del gas, della corrente

elettrica e dell'acqua!

Evitare l'avviamento accidentale: disinserire

sempre l'interruttore se la spina viene staccata dalla

presa, o se c'è stata un'interruzione di corrente.

Non afferrare la macchina dalla parte della punta

rotante.

A macchina ferma, togliere i trucioli e simili.

Prestare attenzione in caso di avvitatura in un

materiale duro (avvitatura di viti nell'acciaio con

filettatura metrica o in pollici)! La testa della vite può

rompersi, oppure possono verificarsi coppie

di contraccolpo elevate.

Nel caso in cui l'utensile impiegato si blocchi

o si agganci, si sviluppano grandi resistenze.

Si raccomanda di impugnare sempre saldamente la

macchina, assumere una posizione sicura e

concentrarsi durante il lavoro.

Fissare i pezzi in lavorazione piccoli. Ad esempio,

bloccarli in una morsa a vite.

Riduzione della formazione di polvere

Le particelle che si formano durante l'utilizzo di

questa macchina possono contenere

sostanze che potrebbero provocare tumori, reazioni

allergiche, malattie alle vie respiratorie, difetti alla

nascita o altre anomalie nella riproduzione. Ecco

alcuni esempi di queste sostanze: piombo (in

vernici contenenti piombo), polvere minerale

(mattoni, calcestruzzo e sim.), additivi per il

trattamento del legno (cromato, conservanti per

legno), alcuni tipi di legno (polvere di quercia o

faggio), metalli, amianto.

Il rischio dipende dalla durata di esposizione da

parte dell'utilizzatore o delle persone che si trovano

nelle vicinanze.

Impedire alle particelle di raggiungere il corpo.

Per ridurre l'esposizione a queste sostanze:

garantire una buona ventilazione nel luogo di lavoro

e indossare un equipaggiamento di protezione

adeguato, come mascherine in grado di filtrare le

particelle microscopiche.

Osservare le direttive inerenti al materiale utilizzato,

al personale, al tipo e luogo di impiego (ad es.

disposizioni sulla sicurezza del lavoro,

smaltimento).

Raccogliere le particelle formatesi, evitando che si

depositino nell'ambiente circostante.

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

sicurezza

4. Avvertenze specifiche di

sicurezza

ITALIANOit

Utilizzare accessori adeguati. In questo modo,

nell'ambiente si diffonde in maniera incontrollata

una minore quantità di particelle.

Utilizzare un sistema di aspirazione adatto.

Ridurre la formazione di polvere procedendo come

segue:

- Non indirizzare le particelle in uscita e la corrente

dell'aria di scarico della macchina su di sé o sulle

persone che si trovano nelle vicinanze, né sulla

polvere depositata.

- Utilizzare un impianto di aspirazione e/o un

depuratore d'aria.

- Ventilare bene il luogo di lavoro e tenerlo pulito

tramite aspirazione. Passando la scopa o

soffiando, si provoca un movimento vorticoso

della polvere.

- Aspirare o lavare gli indumenti di protezione. Non

soffiare, scuotere o spazzolare.

Vedere pagina 2.

1 Chiave per mandrino

(per mandrino a cremagliera) *

2 Mandrino a cremagliera

3 Mandrino autoserrante Futuro Plus *

4 Asta di profondità di foratura *

5 Impugnatura supplementare *

6 Commutatore del senso di rotazione *

7 Cursore foratura/foratura a percussione *

8 Pulsante oscillante per funzionamento

a impulsi*

9 Pulsante di blocco (funzionamento in continuo)

10 Pulsante interruttore

11 Rotella di regolazione per preselezione

del numero giri *

* in funzione della dotazione / in funzione del

modello

Prima della messa in funzione verificare

che la tensione di alimentazione elettrica

disponibile corrisponda ai dati elettrici riportati

sulla targhetta del modello.

Applicare sempre a monte un interruttore

di sicurezza FI (RCD) con corrente di

scatto max. di 30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Per garantire la tenuta sicura del

mandrino: Dopo la prima foratura (rotazione

destrorsa), con un cacciavite serrare saldamente la

vite di sicurezza all'interno del mandrino. Attenzione

filettatura sinistrorsa! (Vedere capitolo 7.9)

6.1 Montaggio dell'impugnatura

supplementare

(SB 650, SBE 650, SBE 650 Impuls)

Per sicurezza, utilizzare sempre

l'impugnatura supplementare in

dotazione.

Aprire l'anello di fissaggio ruotando a sinistra

l'impugnatura supplementare (5). Infilare

l'impugnatura supplementare nel collare di

serraggio della macchina. Inserire l'asta di

profondità (4). Serrare l'impugnatura

supplementare all'angolazione

desiderata, a seconda dell'applicazione.

7.1 Regolazione dell'asta di profondità di

foratura

(

SB 650, SBE 650, SBE 650 Impuls

)

Allentare l'impugnatura supplementare (5).

Impostare l'asta di profondità (4) alla profondità

di foratura desiderata e serrare nuovamente

l'impugnatura supplementare.

7.2 Attivazione/disattivazione

Per attivare la macchina, premere il pulsante

interruttore (10).

BE 650, SBE 650, SBE 650 Impuls: Il numero di giri

può essere modificato premendo il pulsante

interruttore.

Per far funzionare in modo continuo la macchina

è possibile bloccare il pulsante interruttore con il

pulsante di blocco (9). Per spegnere la macchina,

basta premere di nuovo il pulsante.

Con il funzionamento continuo, la

macchina continua a funzionare anche se

viene liberata dalla presa. Pertanto, tenere

sempre saldamente la macchina con entrambe

le mani afferrandola per le impugnature

previste, assumere una posizione sicura e

concentrarsi durante il lavoro.

7.3 Preselezione del numero di giri

(BE 650, SBE 650, SBE 650 Impuls)

Preselezionare il numero di giri massimo mediante

la rotella di regolazione (11). Per i numeri di giri

consigliati per la foratura vedere pagina 4.

7.4 Commutazione foratura/foratura a

percussione

(

SB 650, SBE 650, SBE 650 Impuls

)

Selezionare la modalità di funzionamento

desiderata spostando il cursore (7).

Foratura

Foratura a percussione

Nella modalità di foratura a percussione lavorare

con un numero di giri elevato.

Foratura a percussione e foratura

eseguibili solo con rotazione destrorsa.

7.5 Selezione del senso di rotazione

(BE 650, SBE 650, SBE 650 Impuls)

Azionare il commutatore della direzione

di rotazione (6) solo a motore fermo.

Selezione della direzione di rotazione:

R = rotazione destrorsa

L = rotazione sinistrorsa

5. Panoramica generale

6. Messa in funzione

7. Utilizzo

ITALIANO it

Il mandrino deve essere avvitato

saldamente all'alberino; la vite di

sicurezza posta all'interno del mandrino deve

essere serrata con cura per mezzo di un

cacciavite. (Attenzione filettatura sinistrorsa!)

Altrimenti, durante la rotazione sinistrorsa

(ad esempio durante l'avvitatura) potrebbe

allentarsi.

7.6 Attivazione/disattivazione

funzionamento a impulsi

(

SBE 650 Impuls

)

Non lavorare per lunghi periodi di tempo

con il funzionamento ad impulsi inserito (il

motore si può surriscaldare).

Attivare il pulsante oscillante per funzionamento a

impulsi (8).

0 =funzionamento a impulsi disinserito

= funzionamento a impulsi inserito

7.7 Cambio utensile

Mandrino autoserrante Futuro Plus (3)

Mandrino autoserrante con bussola di metallo:

Vedere figure, pagina 2.

Inserire l'utensile. Tenere fermo l'anello di tenuta (a)

e, con la mano libera, ruotare la boccola (b) in

direzione "GRIP, ZU" finché non viene superata la

percettibile resistenza meccanica.

Attenzione! L'utensile non è ancora serrato!

Continuare a ruotare con forza la boccola

(deve fare "clic"), finché non è più possibile alcuna

rotazione - solo a questo punto l'utensile

è bloccato in modo sicuro.

In caso di utensili con il gambo fine, eventualmente

serrare nuovamente dopo una breve foratura.

Apertura del mandrino:

Tenere fermo l'anello di tenuta (a) e, con la mano

libera, ruotare la boccola (b) in direzione "AUF,

RELEASE".

Avvertenza: lo scatto che può essere avvertito

dopo l'apertura del mandrino (a seconda della

modalità di funzionamento) viene disinserito

ruotando la boccola in senso contrario.

In caso di mandrino serrato con molta forza:

estrarre la spina. Tenere fermo il mandrino con una

chiave fissa e ruotare con forza la boccola (b) in

direzione "AUF, RELEASE".

Mandrino autoserrante con bussola di plastica:

Vedere figure, pagina 2.

Inserire l'utensile. Tenere fermo l'anello di tenuta (a)

e, con la mano libera, ruotare la boccola (b) in

direzione "GRIP, ZU" finché non è più possibile

alcuna rotazione.

In caso di utensili con il gambo fine, eventualmente

serrare nuovamente dopo una breve foratura.

Apertura del mandrino:

Tenere fermo l'anello di tenuta (a) e, con la mano

libera, ruotare la boccola (b) in direzione "AUF,

RELEASE".

In caso di mandrino serrato con molta forza:

estrarre la spina dalla presa. Tenere fermo il

mandrino con una chiave fissa e ruotare con forza la

boccola (b) in direzione "AUF, RELEASE".

7.8 Cambio utensile

Mandrino a cremagliera (2)

Vedere figure, pagina 2.

Bloccaggio utensile:

Inserire l'utensile e, con l'apposita chiave per

mandrino (1), serrare a fondo uniformemente in tutti

e 3 i fori.

Rimozione utensile:

Aprire il mandrino a cremagliera (2) con l'apposita

chiave per mandrino (1) e rimuovere l'utensile.

7.9 Rimozione del mandrino

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Per avvitare è possibile svitare il mandrino. Inserire

il bit di avvitatura direttamente nell'esagono cavo

del mandrino.

Grazie alla bussola di serraggio per bit

(disponibile

come accessorio: codice d'ordinazione 6.31281)

viene bloccato il bit di avvitatura.

Mandrino autoserrante Futuro Plus

Vedere pagina 4, figura A.

Svitare la vite di sicurezza, se presente. Attenzione

filettatura sinistrorsa!

Tenere fermo il mandrino con una chiave fissa.

Liberare il mandrino con un leggero colpo di

martello in gomma su una chiave esagonale serrata

e svitare.

Mandrino a cremagliera

Vedere pagina 4, figura B.

Svitare la vite di sicurezza, se presente. Attenzione

filettatura sinistrorsa!

Tenere fermo il mandrino con una chiave fissa.

Sulla chiave per il mandrino inserita, assestare un

leggero colpo con il martello di gomma per liberare

il mandrino e quindi svitare.

Pulizia del mandrino autoserrante:

Dopo un uso prolungato, tenere il mandrino in

verticale con l'apertura verso il basso e aprirlo e

chiuderlo completamente più volte. La polvere

accumulata all'interno cade dall'apertura. Si

consiglia l'uso regolare di spray detergenti sulle

ganasce e sulle relative aperture.

Utilizzare esclusivamente accessori originali

Metabo.

Utilizzare esclusivamente accessori conformi ai

requisiti e ai parametri riportati nelle presenti Istru-

zioni per l'uso.

Applicare gli accessori in modo sicuro. Se la

macchina viene azionata all'interno di un supporto:

fissare saldamente la macchina. La perdita di

controllo dell'utensile può provocare lesioni.

8. Manutenzione

9. Accessori

ITALIANOit

Il programma completo degli accessori è disponi-

bile all'indirizzo www.metabo.com oppure nel cata-

logo principale.

Le eventuali riparazioni degli elettroutensili devono

essere eseguite esclusivamente da tecnici /

elettricisti specializzati!

Nel caso di elettroutensili Metabo che necessitino di

riparazioni rivolgersi al proprio rappresentante

Metabo di zona. Per gli indirizzi, consultare il sito

www.metabo.com.

Gli elenchi delle parti di ricambio possono essere

scaricati dal sito www.metabo.com.

Attenersi alle norme nazionali riguardo allo smalti-

mento eco-compatibile e al riciclaggio di utensili

fuori servizio, confezioni ed accessori.

Solo per i Paesi UE: non smaltire gli

elettroutensili con i rifiuti domestici! Secondo

la Direttiva europea 2002/96/CE sugli utensili

elettrici ed elettronici usati e l'applicazione della

Direttiva stessa nel diritto nazionale, gli utensili

elettrici usati devono essere smaltiti separatamente

e sottoposti ad un sistema di riciclaggio eco-

compatibile.

Spiegazioni relative ai dati riportati a pagina 3.

Ci riserviamo il diritto di apportare modifiche per il

miglioramento tecnologico.

P1= Assorbimento nominale di potenza

P2= Potenza erogata

n0=Numero di giri a vuoto

n1 =Numero di giri a carico nominale

s max. = Numero di percussioni max.

ø max. = Diametro di foratura max.

G =Filettatura mandrino

H = Mandrino con esagono cavo

m = Peso senza cavo di alimentazione

D = Diametro del collare di serraggio

Valori rilevati secondo EN 60745.

Utensile in classe di protezione II

~ Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in

funzione dei rispettivi standard validi).

Valori di emissione

Tali valori consentono di stimare le emissioni

dell'elettroutensile e di raffrontarle con altri elettrou-

tensili. In base alle condizioni d'impiego, allo stato

dell'elettroutensile o degli accessori, il carico effet-

tivo potrà risultare superiore o inferiore. Ai fini di una

corretta stima, considerare le pause di lavoro e le

fasi di carico ridotto. Basandosi su valori stimati e

opportunamente adattati, stabilire misure di sicu-

rezza per l'utilizzatore, ad es. di carattere organiz-

zativo.

Valore totale di vibrazione (somma vettoriale delle

tre direzioni), rilevato secondo la norma EN 60745:

ah, ID = Valore di emissione di vibrazioni (foratura

a percussione nel calcestruzzo)

ah, D = Valore di emissione di vibrazioni

(foratura nel metallo)

Kh,ID,Kh,D=Grado d'incertezza (vibrazioni)

Livello sonoro classe A tipico:

LpA =Livello di pressione acustica

LWA = Livello di potenza sonora

KpA, KWA = Grado d'incertezza

Durante il lavoro è possibile che venga superato il

livello di rumorosità di 80 dB(A).

Indossare protezioni acustiche.

10. Riparazione

11. Tutela dell'ambiente

12. Dati tecnici

ESPAÑOL es

Manual original

Declaramos bajo nuestra exclusiva

responsabilidad que estos taladros/taladros

percursores, identificados por tipo y número de

serie *1), cumplen todas las disposiciones

pertinentes de las directivas *2) y normas *3).

Documentaciones técnicas en *4) - ver página 3.

SB 650, SBE 650, SBE 650 Impuls:

La herramienta es adecuada para el taladrado sin

percusión en metal, madera, plástico y materiales

similares y para el taladrado con percusión en

hormigón, piedra y materiales semejantes.

B 650, BE 650:

El taladro es adecuado para taladrar sin golpes en

metal, madera, plástico y materiales similares.

BE 650, SBE 650, SBE 650 Impuls:

La herramienta es adecuada para tallar roscas y

atornillar.

Los posibles daños derivados de un uso

inadecuado son responsabilidad exclusiva del

usuario.

Se deberán respetar las normas sobre prevención

de accidentes generalmente aceptadas y las

indicaciones de seguridad aquí incluidas.

Para su propia protección y la de su

herramienta eléctrica, observe las partes

marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instruc-

ciones para reducir el riesgo de accidentes.

AVISO Lea íntegramente las indicaciones

de seguridad y las instrucciones. La no

observancia de las instrucciones de seguridad

siguientes puede dar lugar a descargas eléctricas,

incendios y/o lesiones graves.

Guarde estas instrucciones de seguridad en

un lugar seguro.

Si entrega su herramienta eléctrica a otra persona,

es imprescindible acompañarla de este docu-

mento.

Póngase cascos protectores cuando maneje

taladradoras con percutor. El efecto del ruido

puede provocar pérdida auditiva.

Utilice la empuñadura complementaria

suministrada con la herramienta. El usuario

puede resultar herido por la pérdida del control de

la herramienta.

Sujete la herramienta por las superficies de la

empuñadura aisladas cuando realice trabajos

en los que la herramienta de inserción pudiera

entrar en contacto con cables eléctricos

ocultos o con el propio cable de alimentación.

El contacto con un cable conductor de corriente

puede electrizar también las partes metálicas de la

herramienta y causar una descarga eléctrica.

Desenchufe el equipo antes de llevar a cabo

cualquier ajuste o mantenimiento.

Tenga cuidado con las tuberías de gas y agua

y los cables eléctricos.

Evite que la máquina se ponga en funcionamiento

por error: desconecte la máquina siempre al extraer

el enchufe de la toma de corriente o cuando se haya

producido un corte de corriente.

¡No toque la herramienta en rotación!

La máquina debe estar siempre en reposo para

eliminar virutas y otros residuos similares.

Preste atención en caso de un roscado duro

(atornillado de tornillos con roscado métrico o rosca

inglesa en acero). La cabeza del tornillo puede

desprenderse o pueden producirse momentos de

retroceso.

Si la herramienta de inserción se atasca o se

engancha, aparecerán fuerzas elevadas. Sujete la

herramienta con fuerza, adopte una postura segura

y trabaje concentrado.

Fije las piezas de trabajo pequeñas. Por ejemplo,

sujételas en un tornillo de banco.

Reducir la exposición al polvo:

Las partículas que se generan al trabajar con

está máquina pueden contener sustancias

susceptibles de provocar cáncer, reacciones

alérgicas, enfermedades respiratorias,

malformaciones fetales u otros daños

reproductivos. Algunos ejemplos de este tipo de

sustancias son: el plomo (en pinturas que

contengan plomo), el polvo mineral (de ladrillos,

bloques de hormigón, etc), los aditivos para el

tratamiento de la madera (cromatos, conservantes

de la madera), algunos tipos de madera (como el

polvo de roble y de haya), los metales o el amianto.

El riesgo depende del tiempo de exposición del

usuario o de las personas próximas a él.

Evite que estas partículas entren en su cuerpo.

Para reducir la exposición a estas sustancias:

asegúrese de que el puesto de trabajo está bien

ventilado y protéjase con el equipamiento de

protección personal adecuado, como por ejemplo,

mascarillas de protección respiratoria adecuadas

para filtrar este tipo de partículas microscópicas.

Respete las directivas (p. ej. normas de protección

laboral, de eliminación de residuos) aplicables a su

material, personal, uso y lugar de utilización.

Recoja las partículas resultantes en el mismo lugar

de emisión, evite que éstas se sedimenten en el

entorno.

1. Declaración de conformidad

2. Aplicación de acuerdo a la

finalidad

3. Instrucciones generales de

seguridad

4. Instrucciones especiales de

seguridad

ESPAÑOLes

Use tan solo accesorios adecuados. Esto reducirá

la cantidad de partículas emitidas

incontroladamente al entorno.

Utilice un sistema de aspiración de polvo

adecuado.

Reduzca la exposición al polvo:

- evitando dirigir las partículas liberadas y la

corriente de la máquina hacia usted, hacia las

personas próximas a usted o hacia el polvo

acumulado,

- incorporando un sistema de aspiración y/o un

depurador de aire,

- ventilando bien el puesto de trabajo o

manteniéndolo limpio mediante sistemas de

aspiración. Barrer o soplar sólo hace que el polvo

se levante y arremoline.

- Lave la ropa de protección o límpiela mediante

aspiración. No utilice sistemas de soplado, ni la

golpee ni la cepille.

Véase la página 2.

1 Llave para portabrocas

(para los portabrocas de corona dentada) *

2 Portabrocas de corona dentada *

3 Portabrocas de sujeción rápida

Futuro Plus *

4 Tope de profundidad de taladrado *

5 Empuñadura complementaria *

6 Conmutador de inversión *

7 Relé neumático de taladro/taladrado

con percusión *

8 Tecla basculante de conexión para la función

de impulsos *

9 Botón de retención

(funcionamiento continuado)

10 Interruptor

11 Ruedecilla de ajuste para preselección

del número de revoluciones *

* según el equipamiento/según el modelo

Antes de enchufar la herramienta,

compruebe que la tensión y la frecuencia

de red, indicadas en la placa de identificación,

se corresponden con las de la red eléctrica.

Preconecte siempre un dispositivo de

corriente residual FI (RCD) con una

corriente de desconexión máxima de 30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Para garantizar una sujeción segura del

portabrocas: después de la primera perforación

(giro a la derecha), apriete de nuevo con fuerza el

tornillo de seguridad que hay en el interior del

portabrocas con ayuda de un destornillador.

Atención, rosca a la izquierda. (véase el capítulo

7.9)

6.1 Montaje de la empuñadura

complementaria

(SB 650, SBE 650, SBE 650 Impuls)

Por razones de seguridad, utilice

siempre la empuñadura complementaria

suministrada.

Abrir el anillo elástico girando hacia la izquierda la

empuñadura complementaria (5) Deslizar la

empuñadura complementaria en el cuello de

sujeción de la máquina Insertar el tope de

profundidad de perforación (4) Apretar con firmeza

la empuñadura complementaria en el ángulo

deseado después de cada uso.

7.1 Ajuste del tope de profundidad de

taladrado

(

SB 650, SBE 650, SBE 650 Impuls

)

Soltar la empuñadura complementaria (5) Ajustar el

tope de profundidad de perforación (4)a la

profundidad deseada y apretar de nuevo la

empuñadura complementaria

7.2 Conexión y desconexión

Pulsar el interruptor (10)de la herramienta para

ponerla en marcha.

BE 650, SBE 650, SBE 650 Impuls: el número de

revoluciones puede modificarse presionando el

interruptor.

Para un funcionamiento continuado puede

bloquearse el interruptor con el botón de retención

(9). Para parar la herramienta, pulsar el interruptor

de nuevo.

En la posición de funcionamiento

continuado, la máquina seguirá

funcionando en caso de pérdida del control de

la herramienta debido a un tirón. Por este

motivo se deben sujetar las empuñaduras

siempre con ambas manos, adoptar una buena

postura y trabajar sin distraerse.

7.3 Preselección del número de

revoluciones

(BE 650, SBE 650, SBE 650 Impuls)

Preajustar el número de revoluciones en la

ruedecilla de ajuste (11). Véase la página 4 para

obtener información sobre los números de

revoluciones para taladrar.

7.4 Conmutación entre taladrado/taladrado

con percusión

(

SB 650, SBE 650, SBE 650 Impuls

)

Seleccionar el modo de funcionamiento deseado

desplazando el relé neumático (7).

Taladrado

Taladrado con percusión

Al taladrar con percusión, trabajar con números de

revoluciones elevados.

Taladrado y taladrado con percusión sólo

con giro a la derecha.

5. Descripción general

6. Puesta en marcha

7. Manejo

ESPAÑOL es

7.5 Selección del sentido de giro

(BE 650, SBE 650, SBE 650 Impuls)

Pulsar el conmutador de giro (6)

solamente durante el estado de parada

del motor.

Selección del sentido de giro

R = giro a la derecha

L = giro a la izquierda

El portabrocas debe atornillarse con

fuerza sobre el husillo, y el tornillo de

seguridad que hay en el interior del

portabrocas debe apretarse con firmeza con

ayuda de un destornillador. (Atención, rosca a

la izquierda)

De lo contrario podría soltarse al rotar a la

izquierda (por ejemplo, al atornillar).

7.6 Conexión/desconexión de la función de

impulsos

(

SBE 650 Impuls

)

No trabaje con la función de impulsos

conectada durante periodos prolongados

(el motor podría sobrecalentarse).

Accione la tecla basculante de conexión para la

función de impulsos (8).

0 =Función de impulsos desconectada

= Función de impulsos conectada

7.7 Cambio de herramienta

Portabrocas de sujeción rápida

Futuro Plus (3)

Portabrocas de sujeción rápida con manguito

metálico:

Véanse las imágenes, página 2.

Colocación de la herramienta. Sujetar el anillo de

retención (a) y con la otra mano girar el casquillo (b)

en dirección "GRIP, ZU" hasta notar que se ha

superado el mecanismo de resistencia.

¡Atención! La herramienta no está todavía

tensada Seguir girando con fuerza (debe hacer

"clic"), hasta el tope. Ahora sí está tensada la

herramienta de forma segura.

Con un vástago blando de la herramienta debe

tensarse si fuera necesario tras un periodo de

perforación.

Abrir el portabrocas:

Sujete el anillo de retención (a) y con la otra mano

girar el casquillo (b) en la dirección "AUF,

RELEASE".

Advertencia: el sonido de carraca que

posiblemente se oiga después de abrir el

portabrocas (según la función) se elimina girando el

manguito en sentido inverso.

Si el portabrocas está demasiado apretado: extraer

el cable del enchufe. Sujetar el portabrocas con una

llave de boca en la cabeza del portabrocas y girar

con fuerza el casquillo (b) en la dirección "AUF,

RELEASE".

Portabrocas de sujeción rápida con manguito

de plástico:

Véanse las imágenes, página 2.

Colocación de la herramienta. Sujetar el anillo de

retención (a) y con la otra mano girar el casquillo (b)

en dirección "GRIP, ZU" hasta el tope.

Con un vástago blando de la herramienta debe

tensarse si fuera necesario tras un periodo de

perforación.

Abrir el portabrocas:

Sujetar el anillo de retención (a) y con la otra mano

gire el casquillo (b) en la dirección "AUF,

RELEASE".

Si el portabrocas está demasiado apretado:

extraer el cable del enchufe. Sujetar el portabrocas

con una llave de boca en la cabeza del portabrocas

y girar con fuerza el casquillo (b) en la dirección

"AUF, RELEASE".

7.8 Cambio de herramienta

portabrocas de corona dentada (2)

Véanse las imágenes, página 2.

Sujetar la herramienta:

Insertar la herramienta y fijarla con la llave para

portabrocas (1) ejerciendo la misma presión en los

3 agujeros.

Retirar la herramienta:

Abrir el portabrocas de corona dentada (2) con una

llave para portabrocas (1) y retirar la herramienta.

7.9 Cómo retirar el portabrocas

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

para atornillar puede desatornillarse el portabrocas.

Colocar la punta de destornillador directamente en

el hexágono interior del husillo.

Si el manguito de sujeción de puntas de

destornillador está montado

(como accesorio: n.º de

pedido 6.31281),

la punta de destornillador se

mantiene.

Portabrocas de sujeción rápida Futuro Plus

Ver página 4, imagen A.

Desenroscar el tornillo de seguridad (en caso de

que haya uno). Atención, rosca a la izquierda.

Sujetar el husillo de taladrar con una llave de boca.

Aflojar y desatornillar el portabrocas aplicando un

ligero golpe con un martillo de goma en una llave

hexagonal tensada.

Portabrocas de corona dentada

Ver página 4, imagen B.

Desenroscar el tornillo de seguridad (en caso de

que haya uno). Atención, rosca a la izquierda.

Sujetar el husillo de taladrar con una llave de boca.

Aflojar y desatornillar el portabrocas aplicando un

ligero golpe con un martillo de goma en una llave

para portabrocas insertada.

Limpieza del portabrocas de sujeción rápida:

Después de un uso prolongado mantenga el

portabrocas con la abertura perpendicular hacia

abajo y ábralo y ciérrelo completamente varias

veces. El polvo acumulado sale por el orificio: Se

recomienda el uso regular de sprays de limpieza en

8. Mantenimiento

ESPAÑOLes

las mordazas de sujeción y los orificios de que

constan.

Utilice únicamente accesorios Metabo originales.

Utilice únicamente accesorios que cumplan con los

requerimientos y los datos indicados en estas indi-

caciones de funcionamiento.

Montar accesorios de manera segura. En caso de

usar la máquina en un soporte: montar la máquina

de manera fija. El usuario puede resultar herido por

la pérdida del control de la herramienta.

Programa completo de accesorios disponible en

www.metabo.com o en el catálogo principal.

Las reparaciones de herramientas eléctricas

SOLAMENTE deben ser efectuadas por

electricistas especializados

En caso de tener herramientas eléctricas que

necesiten ser reparadas, diríjase, por favor, a su

representante de Metabo. En la página

www.metabo.com encontrará las direcciones

necesarias.

En la página web www.metabo.com puede

descargar listas de repuestos.

Cumpla lo estipulado por las normativas nacionales

relativas a la gestión ecológica de los residuos y al

reciclaje de herramientas, embalaje y accesorios

usados.

Sólo para países de la UE: No tire las

herramientas eléctricas a la basura. Según la

directiva europea 2002/96/CE sobre

residuos de aparatos eléctricos y electrónicos y

aplicable por ley en cada país, las herramientas

eléctricas usadas se deben recoger por separado y

posteriormente llevar a cabo un reciclaje acorde

con el medio ambiente.

Notas explicativas sobre la información de la

página 3.

Nos reservamos el derecho a efectuar

modificaciones conforme al avance técnico.

P1=Potencia de entrada nominal

P2=Potencia suministrada

n0=Número de revoluciones en marcha en

vacío

n1=Número de revoluciones con carga

nominal

s max. =Número máximo de percusiones

ø max. =Diámetro máximo de perforación

G =Rosca del husillo de taladrar

H =Husillo de taladrar con hexágono interior

m =Peso sin cable a la red

D =Diámetro cuello de sujeción

Valores de medición establecidos de acuerdo con

EN 60745.

Herramienta con clase de protección II

~ Corriente alterna

Las especificaciones técnicas aquí indicadas se

entienden dentro de determinadas tolerancias

(conformes a las normas que rigen actualmente).

Valores de emisión

Estos valores permiten evaluar las emisiones

de la herramienta eléctrica y compararla con otras

herramientas eléctricas. Dependiendo de la condi-

ción de uso, estado de la herramienta eléctrica o de

las herramientas de uso, la carga real puede ser

mayor o menor. Considere para la valoración las

pausas de trabajo y las fases de trabajo reducido.

Determine a partir de los valores estimados las

medidas de seguridad para el operador, p. ej.

medidas de organización.

Valor total de vibraciones (suma de vectores de tres

direcciones) determinadas según la norma

EN 60745:

ah, ID =Valor de emisión de vibraciones (tala-

drado con percusión en hormigón)

ah, D =valor de emisiones de vibración

(taladrado en metal)

Kh,ID,Kh,D=Inseguridad (vibración)

Niveles acústicos típicos compensados A:

LpA =Nivel de intensidad acústica

LWA =Nivel de potencia acústica

KpA, KWA = Inseguridad

Al trabajar, el nivel de ruido puede superar los

80 dB(A).

¡Use auriculares protectores!

9. Accesorios

10. Reparación

11. Protección ecológica

12. Especificaciones técnicas

PORTUGUÊS pt

Manual original

Declaramos, sob nossa responsabilidade: Estes

berbequins/berbequins de percussão, identificados

por tipo e número de série *1), estão em

conformidade com todas as disposições aplicáveis

das Directivas *2) e Normas *3). Documentações

técnicas no *4) - ver página 3.

SB 650, SBE 650, SBE 650 Impuls:

O berbequim de percussão é adequado para furar

sem percussão em metal, madeira, plástico e

materiais semelhantes, e para furar com percussão

em betão, pedra e materiais semelhantes.

B 650, BE 650:

O berbequim é adequado para furar sem percussão

em metal, madeira, plástico e materiais

semelhantes.

BE 650, SBE 650, SBE 650 Impuls:

A máquina é adequada para a abertura de roscas e

para aparafusar.

O utilizador é inteiramente responsável por danos

que advenham de uma utilização indevida.

Deverá sempre respeitar as normas gerais de

prevenção de acidentes aplicáveis e as indicações

de segurança juntamente fornecidas.

Para sua própria protecção e para

proteger a sua ferramenta eléctrica ,

cumpra muito em especial todas as refe-

rências marcadas com este símbolo!

AVISO – Ler as Instruções de Serviço para

reduzir um risco de ferimentos e lesões.

AVISO Leia todas as indicações de segu-

rança e instruções. A um descuido no

cumprimento das indicações de segurança e das

instruções podem haver choque eléctrico, incêndio

e/ou graves lesões

Guarde todas as indicações de segurança e

instruções para futuras consultas.

Quando entregar esta ferramenta eléctrica a

outros, faça-o sempre acompanhado destes docu-

mentos.

Use protecção auditiva aquando utilizar o

berbequim com percussão. As influências do

barulho podem afectar a audição.

Utilize o punho adicional fornecido junto com a

ferramenta. A perda de controlo pode levar

a ferimentos.

Aquando executar operações nos quais o

acessório acoplável possa atingir condutores

de corrente ocultados ou o próprio cabo de

rede, segure a ferramenta nas superfícies

isoladas do punho. O contacto com um condutor

de corrente eléctrica também pode colocar as

peças de metal da ferramenta sob tensão, e

ocasionar a um choque eléctrico.

Antes de iniciar qualquer manutenção ou ajuste,

puxe a ficha da tomada da rede.

Observe sempre a presença de tubagens de gás,

de electricidade e de água!

Evitar o arranque involuntário: sempre destravar

o interruptor quando a ficha for retirada da tomada

ou no caso de falta de energia eléctrica.

Não pegar na ferramenta em rotação!

Remover aparas e semelhantes apenas quando

a máquina estiver parada.

Tomar cuidado em caso de situação de

aparafusamento "dura" (aparafusamento de

parafusos em aço, com rosca métrica ou de

polegadas)! A cabeça do parafuso pode romper ou

poderão surgir torques elevados de reversão.

Se a ferramenta utilizada emperrar ou encravar,

surgem elevadas forças. Segurar a máquina

sempre bem firme, posicionar-se de forma segura e

concentrar-se no trabalho.

Fixar as pequenas peças a trabalhar. Fixá-las p.ex.

num torno de bancada.

Reduzir os níveis de pó:

As partículas que se formam ao trabalhar com

esta máquina podem conter substâncias

cancerígenas e provocar reacções alérgicas,

doenças respiratórias, malformações congénitas

ou outros problemas no sistema reprodutor. Alguns

exemplos destas substâncias são: chumbo (em

tintas à base de chumbo), pó mineral (de pedras de

paredes, betão ou semelhantes), aditivos para o

tratamento de madeira (cromo, agente de

preservação de madeira), alguns tipos de madeira

(como pó de carvalho ou faia), metais, amianto.

O risco depende do tempo a que o utilizador, ou as

pessoas que se encontram nas proximidades,

estão sujeitos à sobrecarga.

Não deixe que estas partículas entrem em contacto

com o seu corpo.

Para reduzir a sobrecarga destas substâncias:

areje bem o local de trabalho e use equipamento de

protecção adequado, como por ex. máscaras de

protecção respiratória que estejam em condições

de filtrar partículas microscópicas.

Respeite as directivas (por ex. disposições

relativas à segurança no trabalho, eliminação)

válidas para o seu material, pessoal, caso de

utilização e local de utilização.

Apanhe as partículas formadas no local de

formação e evite deposições nas imediações.

Utilize acessórios adequados. Através disso é

reduzida a expulsão descontrolada de partículas no

ambiente.

1. Declaração de conformidade

2. Utilização correcta

3. Recomendações gerais de

segurança

4. Notas de segurança especiais

PORTUGUÊSpt

Utilize um aspirador de pó adequado.

Reduza as sobrecargas de pó:

- direccionando as partículas expelidas e o fluxo de

descarga da máquina para longe de si, das

pessoas que se encontram nas proximidades ou

do pó acumulado,

- montando um dispositivo de aspiração e/ou um

purificador de ar,

- arejando bem o local de trabalho e aspirando-o

para o manter limpo. Varrer ou soprar por jacto de

ar forma remoinhos de pó.

- Aspire ou lave o vestuário de protecção. Não

limpar soprando, batendo ou escovando.

Ver página 2.

1 Chave de bucha

(para bucha de cremalheira) *

2 Bucha de cremalheira

3 Bucha de aperto rápido Futuro Plus *

4 Limitador da profundidade de perfuração *

5 Punho adicional *

6 Comutador do sentido de rotação *

7 Interruptor corrediço Perfuração/Perfuração

com percussão *

8 Tecla basculante de comutação para função de

impulso *

9 Botão de bloqueio (ligação contínua)

10 Gatilho

11 Regulador para pré-selecção de rotações

* conforme equipamento / conforme modelo

Antes de ligar o cabo de alimentação

verifique se a voltagem e a frequência da

rede de alimentação se adequam aos valores

inscritos na placa técnica da ferramenta.

Ligar sempre previamente um disjuntor

de protecção FI (RCD) com uma corrente

de disparo máx. de 30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Para garantir a fixação segura da bucha:

Reapertar bem o parafuso de segurança no interior

da bucha após a primeira perfuração (rotação

direita) servindo-se de uma chave de parafusos.

Atenção Rosca à esquerda! (veja capítulo 7.9)

6.1 Montagem do punho adicional

(SB 650, SBE 650, SBE 650 Impuls)

Por motivos de segurança, utilize sempre

o punho adicional fornecido.

Abrir o anel de aperto, rodando o punho adicional

para a esquerda (5). Inserir o punho adicional sobre

o pescoço de fixação da ferramenta. Inserir o

limitador da profundidade de perfuração (4).

Apertar bem o punho adicional no ângulo

desejado, em função da sua aplicação.

7.1 Reajuste do limitador da profundidade

de perfuração

(

SB 650, SBE 650, SBE 650 Impuls

)

Soltar o punho adicional (5). Ajustar o limitador da

profundidade de perfuração (4) à profundidade de

perfuração desejada e voltar a apertar.

7.2 Ligar/desligar

Para ligar a ferramenta, prima o gatilho do

interruptor (10).

BE 650, SBE 650, SBE 650 Impuls: Premindo no

gatilho pode-se alterar as rotações.

Em operação contínua pode-se prender o gatilho

com o botão de fixação (9). Para desligar, prime-se

novamente o gatilho .

Na ligação contínua a máquina continua a

funcionar mesmo quando é arrancada da

mão. Portanto, segure a máquina sempre com

ambas as mãos nos punhos previstos,

posicione-se de forma segura e concentre-se

no trabalho.

7.3 Pré-selecção das rotações

(BE 650, SBE 650, SBE 650 Impuls)

Pré-seleccionar as rotações máximas na roda

recartilhada (11). Rotações recomendadas,

consulte a página 4.

7.4 Comutação Perfuração/Perfuração com

percussão

(

SB 650, SBE 650, SBE 650 Impuls

)

Seleccionar o modo de operação desejado,

deslocando o interruptor corrediço (7).

Perfuração

Perfuração com percussão

Trabalhar com elevadas rotações na operação de

perfuração com percussão.

Perfuração com percussão e perfuração

apenas na rotação direita.

7.5 Selecção do sentido de rotação

(BE 650, SBE 650, SBE 650 Impuls)

Accionar o comutador do sentido de

rotação (6) somente com o motor parado.

Seleccionar o sentido de rotação:

R = rotação direita

L = rotação esquerda

A bucha deve ser firmemente

aparafusada sobre o fuso e o parafuso

de segurança no interior da bucha muito

bem aberto com uma chave de parafusos.

(Atenção Rosca à esquerda!)

De contrário, poderia soltar-se na rotação

esquerda (p.ex. durante o aparafusamento).

5. Vista geral

6. Colocação em operação

7. Utilização

PORTUGUÊS pt

7.6 Ligar, desligar função Impulso

(

SBE 650 Impuls

)

Não trabalhar por muito tempo com a

função Impulso ligada! (O motor pode

sobreaquecer.)

Accionar a tecla basculante de comutação para

função Impulso (8).

0 =Função Impulso desligada

= Função Impulso ligada

7.7 Troca da ferramenta

Bucha de aperto rápido Futuro Plus (3)

Bucha de aperto rápido com manga metálica:

Veja ilustrações, página 2.

Montagem da ferramenta. Segurar o anel de

retenção (a) e com a outra mão, rodar o casquilho

(b) no sentido de "GRIP, ZU", até passar além da

resistência mecânica notável.

Atenção! A ferramenta ainda não está fixa!

Continuar a rodar com toda a força (enquanto

deve fazer um "clique"), até não possibilitar mais

nenhuma resistência - somente agora a

ferramenta está seguramente fixa.

No caso de hastes de ferramenta macios, deve-se,

eventualmente, voltar a fixar a ferramenta após

breve período de perfuração.

Abrir a bucha:

Segurar o anel de retenção (a) e com a outra mão,

rodar o casquilho (b) no sentido de "AUF,

RELEASE".

Nota: O barulho eventualmente audível após a

abertura da bucha (conforme função) é desligado

através da contra-rotação do casquilho.

Quando a bucha estiver muito fechada: Puxar a

ficha de tomada. Segurar a bucha com uma chave

de bocas na cabeça da bucha e rodar o casquilho

(b) com toda a força no sentido de "AUF,

RELEASE".

Bucha de aperto rápido com manga plástica:

Veja ilustrações, página 2.

Montagem da ferramenta. Segurar o anel de

retenção (a) e com a outra mão, rodar o casquilho

(b) no sentido de "GRIP, ZU", até não poder rodar

mais além.

No caso de hastes de ferramenta macios, deve-se,

eventualmente, voltar a fixar a ferramenta após

breve período de perfuração.

Abrir a bucha:

Segurar o anel de retenção (a) e com a outra mão,

rodar o casquilho (b) no sentido de "AUF,

RELEASE".

Quando a bucha estiver muito fechada: Puxar a

ficha de tomada. Segurar a bucha com uma chave

de bocas na cabeça da bucha e rodar o casquilho

(b) com toda a força no sentido de "AUF,

RELEASE".

7.8 Troca da ferramenta

Bucha de cremalheira (2)

Veja ilustrações, página 2.

Fixar a ferramenta:

Inserir a ferramenta e fixá-la uniformemente nos 3

furos, servindo-se da chave de bucha (1).

Retirar a ferramenta:

Abrir a bucha de cremalheira (2) com a chave de

bucha (1) e retirar a ferramenta.

7.9 Retirar a bucha

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

É possível desenroscar a bucha para fins de

aparafusamentos. Montar a ponta aparafusadora

directamente no sextavado interno do fuso.

A ponta aparafusadora é fixa quando montado o

aro de encaixe rápido

(como acessório: n.º de

encom. 6.31281)

Bucha de aperto rápido Futuro Plus

Consultar página 4, figura A.

Desenroscar o parafuso de segurança - caso

disponível. Atenção Rosca à esquerda!

Segurar a árvore porta-brocas com uma chave de

boca. Soltar a bucha, batendo ligeiramente com um

martelo de borracha sobre uma chave sextavada

aplicada e desparafusar.

Bucha de coroa dentada

Consultar página 4, figura B.

Desenroscar o parafuso de segurança - caso

disponível. Atenção Rosca à esquerda!

Segurar a árvore porta-brocas com uma chave de

boca. Soltar a bucha, batendo ligeiramente com um

martelo de borracha sobre a chave de bucha

inserida e desparafusar.

Limpar a bucha de aperto rápido:

Após um tempo de utilização prolongado, segurar a

bucha com a abertura para baixo em posição

vertical e abrir e fechar várias vezes. O pó

acumulado cai pela abertura. Aconselha-se a

utilização regular de um spray de limpeza nos

mordentes e nas suas aberturas.

Utilize apenas acessórios Metabo genuínos.

Só deve utilizar acessórios que cumprem as requi-

sições e os dados de identificação, indicados

nestas Instruções de Serviço.

Montar os acessórios de forma segura. Para utilizar

a ferramenta num suporte: Fixar devidamente a

ferramenta. A perda de controlo pode levar a feri-

mentos.

Programa completo de acessórios, consultar

www.metabo.com ou o catálogo principal.

As reparações do equipamento deste tipo APENAS

podem ser efectuadas por pessoal

qualificado!

8. Manutenção

9. Acessórios

10. Reparações

PORTUGUÊSpt

Se sua ferramenta eléctrica Metabo necessitar de

reparação, dirija-se ao seu Representante Metabo.

Os endereços poderá encontrar sob

www.metabo.com.

Poderá descarregar as Listas de peças

sobressalentes no site www.metabo.com.

Siga as determinações nacionais em relação à

remoção e destruição ecológica de resíduos assim

como, em relação à reciclagem de ferramentas

usadas, embalagens e acessórios.

Só para países da UE: Não deitar as

ferramentas eléctricas no lixo doméstico! De

acordo com a directriz europeia 2002/96/CE

sobre equipamentos eléctricos e electrónicos

usados e na conversão ao direito nacional, as

ferramentas eléctricas usadas devem ser

recolhidas em separado e entregues a uma

reciclagem ecologicamente correcta.

Há mais notas explicativas na página 3.

Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico.

P1=Consumo de potência nominal

P2=Potência liberada

n0=Rotação em vazio

n1 =Rotações na potência nominal

s max. =Número máximo de impactos

ø max. =Diâmetro máximo da broca

G =Rosca da árvore porta-brocas

H =Árvore porta-brocas com sextavado

interno

m =Peso sem cabo de alimentação

D =Diâmetro do pescoço da bucha

Valores medidos de acordo com a norma

EN 60745.

Máquina da classe de protecção II

~ Corrente alternada

Os dados técnicos indicados são tolerantes (de

acordo com os padrões válidos individuais).

Valor da emissão

Estes valores possibilitam uma avaliação de

emissões da ferramenta eléctrica, e de compará-

los com diversas outras ferramentas eléctricas.

Consoante as condições de aplicação, situação da

ferramenta eléctrica ou dos acessórios acopláveis,

o carregamento efectivo poderá ser superior ou

inferior. Para a avaliação, deve ainda considerar os

intervalos de trabalho e as fases com menores

carregamentos. Em razão dos correspondentes

valores avaliados deverá determinar a aplicação de

medidas de protecção, p.ex. medidas a nível de

organização.

Valor total de vibrações (soma vectorial de três

direcções) averiguado conforme norma EN 60745:

ah, ID =Valor da emissão de vibrações (furar com

percussão em betão)

ah, D =Valor da emissão de vibrações

(furar em metal)

Kh,ID,Kh,D=Insegurança (vibração)

Valores típicos e ponderados pela escala A para o

ruído:

LpA =Nível de pressão sonora

LWA =Nível de energia sonora

KpA , KWA= Insegurança

Durante o trabalho o nível de ruído pode passar

de 80 dB(A).

Utilizar protecções auriculares.

11. Protecção do meio ambiente

12. Dados técnicos

SVENSKA sv

Bruksanvisning i original

Vi försäkrar och tar ansvar för att borrmaskinerna/

slagborrmaskinerna med typ- och serienummer *1)

uppfyller kraven i gällande direktiv *2) och

standarder *3). Teknisk dokumentation *4) - se

sidan 3.

SB 650, SBE 650, SBE 650 Impuls:

Slagborrmaskinen är avsedd för vanlig borrning i

metall, trä, plast och liknande material samt för

slagborrning i betong, sten och liknande material.

B 650, BE 650:

Borrmaskinen är avsedd för borrning utan

slaggenerator i metall, trä, plast och liknande

material.

BE 650, SBE 650, SBE 650 Impuls:

Maskinen är avsedd för gängskärning och

skruvdragning.

Användaren ansvarar själv för skador som orsakas

av felaktig användning.

Allmänna föreskrifter om förhindrande av olycksfall

samt bifogade säkerhetsanvisningar måste följas.

Följ anvisningarna i textavsnitten med

den här symbolen, så förebygger du

personskador och skador på elverktyget!

VARNING! – Läs bruksanvisningen, så är

risken mindre för skador.

VARNING! Läs alla säkerhetsanvisningar

och anvisningar. Följer du inte säkerhetsan-

visningar och anvisningar kan det leda till elstötar,

brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar

för framtida bruk.

Se till så att dokumentationen följer med elverk-

tyget.

Använd hörselskydd när du kör slagborr-

maskin. Buller kan ge hörselskador.

Använd det medföljande extra stödhandtaget.

Du kan skada dig om du förlorar kontrollen över

maskinen.

Håll maskinen i de isolerade greppen när du

jobbar med verktyg som kan komma i kontakt

med dolda elledningar eller den egna sladden.

Kontakt med strömförande ledning kan

spänningssätta maskinens metalldelar, så att du får

en stöt.

Dra ut elkontakten ur nätuttaget innan du påbörar

någon form av inställningar eller underhåll.

Se upp för gas-, el- och vattenledningar!

Undvik oavsiktliga starter: lås alltid upp

strömbrytaren när du drar ur kontakten ur uttaget

eller om strömmen bryts.

Ta aldrig i roterande delar på verktyget!

Ta bara bort spån och liknande när maskinen är

avstängd.

Se upp vid tuff skruvdragning (inskruvning av

skruvar med metrisk gänga eller tumgänga i stål)!

Skruvhuvudet kan slitas av resp. det kan uppstå

stora motsatt riktade vridmoment.

Om verktyget nyper eller hakar fast, så uppstår

stora krafter. Håll alltid ordentligt i maskinen, stå

stadigt och koncentrera dig på arbetet.

Fäst små arbetsstycken. Spänn t.ex. fast dem i

skruvstäd.

Minska belastning genom damm:

Partiklar som uppstår vid arbeten med denna

maskin, kan innehålla cancerframkallande

ämnen eller ämnen som orsakar allergiska

reaktioner, andningsbesvär, missbildningar och

andra fortplantningsstörningar. Exempel på sådana

ämnen: Bly (i blyhaltig färg), mineraliskt damm (i

mursten, betong eller liknande.), tillsatser för

träbehandling (kromat, träskyddsmedel), vissa

trätyper (som ek- eller bokdamm), metall, mursten.

Risken beror på hur längre användaren eller

personer som befinner sig i närheten exponeras för

dessa ämnen.

Dessa partiklar får inte hamna i din kropp.

Beakta följande anvisningar för att minska risken:

Se till att arbetsplatsen har god ventilation och att du

bär lämplig skyddsutrustning, t.ex. andningsmask

som filtrerar mikroskopiska partiklar.

Följ gällande bestämmelser för respektive material,

personal, arbete och användningsplats (t.ex. regler

för olycksförebyggande, avfallshantering).

Samla upp partiklarna på den plats där de uppstår,

undvik att de lagras i den omgivande miljön.

Använd lämpliga tillbehör. På så sätt hamnar färre

partiklar okontrollerat i omgivningen.

Anslut lämpligt dammutsug.

Minska dammbelastningen genom att vidta följande

åtgärder:

- Rikta inte partiklarna från maskinen eller

maskinens frånluftsflöde mot dig själv, mot

personer i närheten eller mot avlagrat damm.

- Använd en utsugsanordning och/eller en

luftrenare.

- Sörj för god ventilation på arbetsplatsen och

dammsug för att hålla rent. Sopning eller

luftblåsning kan göra så att damm virvlas upp.

- Dammsug eller tvätta skyddskläder. Kläder ska

inte blåsas, slås eller borstas rena.

1. Försäkran om

överensstämmelse

2. Använd maskinen enligt

anvisningarna

3. Allmänna

säkerhetsanvisningar

4. Särskilda

säkerhetsanvisningar

SVENSKAsv

Se sid. 2.

1 Chucknyckel (till kuggkranschuck) *

2 Kuggkranschuck *

3 Snabbchuck Futuro Plus *

4 Djupanslag *

5 Stödhandtag *

6 Rotationsriktningsväljare *

7 Skjutreglage borrning/slagborrning *

8 Vippbrytare för impulsfunktion*

9 Låsknapp (kontinuerlig användning)

10 Strömställarspärr

11 Varvtalsvred *

* beroende på utförande/modell

Kontrollera före driftstart att angiven

spänning och frekvens på märkskylten

överensstämmer med nätspänningen och

nätfrekvensen.

Förkoppla alltid en jordfelsbrytare (RCD)

med en max. aktiveringsström på 30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Så här ser du till att chucken drar åt

ordentligt: När du borrat första gången

(högergång), så efterdrar du låsskruven i chucken

riktigt ordentligt med skruvmejsel. Varning!

Vänstergänga! (Se kap. 7.9)

6.1 Montera stödhandtaget

(SB 650, SBE 650, SBE 650 Impuls)

Använd alltid det medföljande extra

stödhandtaget för din egen säkerhets

skull.

Öppna klämringen genom att vrida det extra

stödhandtaget (5)åt vänster. Skjut på det extra

stödhandtaget på maskinens spännhals. Skjut på

djupanslaget (4). Dra åt det extra stödhandtaget

ordentligt i den vinkel som passar bäst för

användningsområdet.

7.1 Ställa in djupanslaget

(

SB 650, SBE 650, SBE 650 Impuls

)

Lossa det extra (5)stödhandtaget. Ställ

djupanslaget (4) på det borrdjup du vill ha och dra åt

det extra stödhandtaget igen.

7.2 Start/stopp

Du slår på maskinen genom att trycka in (10)

strömbrytaren.

BE 650, SBE 650, SBE 650 Impuls: Du ändrar

varvtalet genom att trycka in strömbrytaren.

Du kan låsa strömbrytaren med låsknappen vid

kontinuerlig (9)användning. Stanna maskinen

genom att trycka en gång till på strömbrytaren.

Vid konstant drift fortsätter maskinen att

gå även om du förlorar kontrollen över

den. Håll alltid maskinen med båda händerna i

handtagen, stå stadigt och koncentrera dig på

arbetet.

7.3 Ställa in varvtalet

(BE 650, SBE 650, SBE 650 Impuls)

Ställ in maxvarvtal med vredet (11).

Rekommenderade borrvarvtal, se sid. 4.

7.4 Slå om mellan borrning/slagborrning

(

SB 650, SBE 650, SBE 650 Impuls

)

Välj det borrläge du vill ha med skjutreglaget (7).

Borra

Slagborrning

Använd högt varvtal när du slagborrar.

Slagborrning och borrning fungerar bara i

högergång.

7.5 Välja rotationsriktning

(BE 650, SBE 650, SBE 650 Impuls)

Använd bara rotationsriktningsväljaren

(6) när motorn är avstängd!

Välja rotationsriktning:

R = högergång

L = vänstergång

Du måste skruva på chucken ordentligt på

spindeln samt dra åt låsskruven i chucken

riktigt ordentligt med skruvmejsel. (Varning!

Vänstergänga!)

Annars finns risk att den lossnar vid

vänstergång (t.ex. vid skruvdragning).

7.6 Slå på/av impulsfunktionen

(

SBE 650 Impuls

)

obba inte länge med impulsfunktionen

på! (Du kan överhetta motorn.)

Använda vippbrytaren till impulsfunktionen (8).

0 =Impulsfunktionen är AV

= Impulsfunktionen är PÅ

7.7 Byta verktyg

Snabbchuck Futuro Plus (3)

Snabbchuck med metallhylsa:

Se bilderna, sid. 2.

Sätt i verktyget. Håll fast låsringen (a) och vrid med

andra handen hylsan (b) i riktning "GRIP, ZU" tills du

får mekaniskt motstånd.

Varning! Verktyget är inte fastspänt ännu!

Fortsätt att vrida kraftigt (det ska "klicka") tills det

inte går att vrida mer - det är först nu som verktyget

är säkert fastspänt.

Om verktygsskaftet är mjukt, så måste du eventuellt

efterdra när du borrat ett tag.

Lossa chucken:

Håll fast låsringen (a) och vrid med andra handen

hylsan (b) i riktning "AUF, RELEASE".

5. Översikt

6. Driftstart

7. Användning

SVENSKA sv

OBS! Det eventuella friktionsljud du hör när du

lossar chucken (funktionsberoende) försvinner om

du vrider hylsan åt motsatt håll.

Om chucken sitter riktigt hårt: Dra ur kontakten.

Håll fast chucken med en fast nyckel vid

chuckhuvudet och vrid hylsan (b) kraftigt i riktning

"AUF, RELEASE".

Snabbchuck med plasthylsa:

Se bilderna, sid. 2.

Sätt i verktyget. Håll fast låsringen (a) och vrid med

andra handen hylsan (b) i riktning "GRIP, ZU" tills

det inte går att vrida längre.

Om verktygsskaftet är mjukt, så måste du

eventuellt efterdra när du borrat ett tag.

Lossa chucken:

Håll fast låsringen (a) och vrid med andra handen

hylsan (b) i riktning "AUF, RELEASE".

Om chucken sitter riktigt hårt: Dra ur kontakten.

Håll fast chucken med en fast nyckel vid

chuckhuvudet och vrid hylsan (b) kraftigt i riktning

"AUF, RELEASE".

7.8 Byta verktyg

kuggkranschuck (2)

Se bilderna, sid. 2.

Sätta i verktyg:

Sätt i verktyget och korsdra jämnt med

chucknykkeln (1) i samtliga 3 gängor.

Ta ur verktyg:

Lossa kuggkranschucken (2) med chucknyckeln (1)

och ta ur verktyget.

7.9 Ta av chucken

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Vid skruvdragning kan du skruva av chucken. Sätt i

skruvbitsen direkt i insexfästet på spindeln.

Sätter du på bitsfästet

(finns som tillbehör: best.nr

6.31281)

, så hålls skruvbitsen på plats.

Snabbchuck Futuro Plus

Se sid. 4, bild A.

Skruva ur ev. låsskruv. Varning! Vänstergänga!

Håll fast chucken med en fast nyckel. Slå lätt med

gummihammare på en fastspänd insexnyckel.

Lossa chucken och skruva av den.

Kuggkranschuck

Se sid. 4, bild B.

Skruva ur ev. låsskruv. Varning! Vänstergänga!

Håll fast chucken med en fast nyckel. Slå lätt med

gummihammare på den isatta chucknyckeln. Lossa

chucken och skruva av den.

Rengöra snabbchucken:

När du använt chucken en längre tid, håll den med

öppningen nedåt och öppna och stäng den ett par

gånger. Då trillar dammet som samlats ur

öppningen. Vi rekommenderar att du använder

rengöringsspray på spännbackar och

spännbacksöppning med jämna mellanrum.

Använd bara Metabo originaltillbehör.

Använd endast tillbehör som uppfyller kraven och

specifikationerna i den här bruksanvisningen.

Montera tillbehör på ett säkert sätt. Om maskinen

används i en hållare. Fäst maskinen på ett säkert

sätt. Om du tappar kontrollen kan du orsaka person-

skador.

Det kompletta tillbehörssortimentet hittar du på

www.metabo.com eller i huvudkatalogen.

Elverktyg får bara repareras av behörig elektriker!

Metabo-elverktyg som behöver repareras skickar

du till din Metabo-återförsäljare. Adresser, se

www.metabo.com.

Du kan hämta reservdelslistor på

www.metabo.com.

Följ nationella miljöföreskrifter för omhänderta-

gande och återvinning av uttjänta maskiner,

förpackningar och tillbehör.

Gäller endast EU-länder: avyttra inte uttjänta

elverktyg med hushållssoporna! Enligt EU-

direktiv 2002/96/EG om uttjänta el- och

elektronikprodukter samt enligt harmoniserad

nationell lag ska uttjänta elverktyg källsorteras för

miljövänlig återvinning.

Förklaringar till uppgifterna på sid. 3.

Vi förbehåller oss rätten till tekniska förändringar.

P1=Nominell effektförbrukning

P2=Avgiven effekt

n0= Varvtal vid tomgång

n1= Varvtal vid märklast

s max. = maximal slagfrekvens

ø max. = maximal borrdiameter

G =Spindelgänga

H = Borrspindel med insexfäste

m = Vikt utan nätsladd

D = Spännhalsdiameter

Mätvärden uppmätta enligt EN 60745.

Maskinen har skyddsklass II

~ Växelström

Angivna tekniska data ligger inom toleranserna

(enligt respektive gällande standard).

Utsläppsvärden

Dessa värden medger en bedömning av verk-

tygets utsläpp samt jämförelse med andra eldrivna

verktyg. Beroende på förhållandena, verktygets

skick och hur verktyget används kan de faktiska

värdena vara högre eller lägre. Räkna även med

pauser och perioder med lägre belastning. Använd

de uppskattade värdena för att ta fram skyddsåt-

8. Underhåll

9. Tillbehör

10. Reparation

11. Miljöskydd

12. Tekniska data

SVENSKAsv

gärder för användaren, t.ex. organisatoriska

åtgärder.

Totalvärde vibrationer (vektorsumma i tre led)

beräknad enligt EN 60745:

ah, ID = vibrationsemissionsvärde (slagborrning i

betong)

ah, D = Vibrationsemissionsvärde (borrning i

metall)

Kh,ID ,Kh,D=onoggrannhet (vibrationer)

Normal, A-viktad ljudnivå:

LpA = Ljudtrycksnivå

LWA = ljudeffektnivå

KpA , KWA = Osäkerhet

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

SUOMI fi

Alkuperäiset ohjeet

Vakuutamme yksinomaisella vastuullamme, että

nämä porakoneet/iskuporakoneet, merkitty

tyyppitunnuksella ja sarjanumerolla *1), vastaavat

direktiivien *2) ja standardien *3) kaikkia

asiaankuuluvia määräyksiä. Tekniset asiakirjat,

säilytyspaikka *4) – katso sivu 3.

SB 650, SBE 650, SBE 650 Impuls:

Iskuporakoneet soveltuvat metallin, puun, muovin

ja muiden vastaavien materiaalien poraukseen

ilman iskua ja betonin, kiven ja muiden vastaavien

materiaalien iskuporaukseen.

B 650, BE 650:

Porakoneet soveltuvat metallin, puun, muovin ja

muiden vastaavien materiaalien poraukseen ilman

iskua.

SB 650, SBE 650, SBE 650 Impuls:

Koneet soveltuvat kierteitykseen ja ruuvaamiseen.

Määräysten vastaisesta käytöstä aiheutuvista

vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä

tapaturmantorjuntamääräyksiä ja oheisia

turvallisuusohjeita on noudatettava.

Huomioi tällä symbolilla merkityt teksti-

kohdat suojataksesi itseäsi ja sähkötyö-

kaluasi!

VAROITUS – lue käyttöohjeet, jotta saat

pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja

neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähkö-

iskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot

huolellisesti tulevaa käyttöä varten.

Anna sähkötyökalu vain yhdessä näiden asiakir-

jojen kanssa eteenpäin.

Käytä kuulonsuojaimia käyttäessäsi

iskuporakoneita. Melu voi aiheuttaa

kuulovammoja.

Käytä laitteen mukana toimitettua lisäkahvaa.

Koneen hallinnan menetys voi johtaa

loukkaantumisiin.

Pidä laitteesta kiinni sen eristetyistä

kahvapinnoista, kun teet sellaisia töitä, joissa

käyttötarvike voi koskettaa piilossa olevia

sähköjohtoja tai koneen

omaa verkkokaapelia.

Koskettaminen jännitettä johtavaan johtoon voi

saada aikaan sen, että myös laitteen metalliosat

tulevat jännitteen alaisiksi, mistä voi seurata

sähköisku.

Vedä pistoke irti pistorasiasta ennen säätöjen tai

huoltotöiden suorittamista.

Varo kaasu-, sähkö-, ja vesijohtoja!

Estä tahaton käynnistyminen: Avaa aina kytkimen

lukitus, jos pistoke vedetään irti pistorasiasta tai

sähkökatkoksen yhteydessä.

Älä koske pyörivään työkaluun!

Poista lastut ja muut epäpuhtaudet ainoastaan

koneen ollessa pysähtyneenä.

Ole tarkkana kovien ruuvausliitosten yhteydessä

(ruuvien ruuvaus metrisillä tai tuumakierteillä

teräkseen)! Ruuvin kanta voi mennä rikki tai

ruuvattaessa voi esiintyä suuria takaisinkierto-

momentteja.

Käsiin kohdistuu suuria voimia, jos terä jumiutuu tai

pyörii huonosti. Pidä koneesta aina pitävästi kiinni,

ota tukeva asento ja työskentele keskittyneesti.

Kiinnitä pienet työkappaleet. Kiristä ne esim.

ruuvipenkkiin.

Pölyrasituksen vähentäminen:

Tämän koneen kanssa työskentelyn aikana

muodostuvat hiukkaset voivat sisältää aineita,

jotka aiheuttavat syöpää, allergisia reaktioita,

hengitystiesairauksia, syntymävaurioita tai muita

lisääntymisvaurioita. Esimerkkejä tällaisista

aineista: lyijy (lyijypitoinen maali), mineraalipöly

(muurikivet, betoni ym.), puuntyöstön lisäaineet

(kromaatti, puunsuoja-aineet), jotkut puut (kuten

tammen tai pyökin pöly), metallit, asbesti.

Riski riippuu siitä, kuinka kauan käyttäjä tai

läheisyydessä olevat henkilöt altistuvat aineille.

Älä anna hiukkasten päästä elimistöön.

Toimenpiteet näille aineille altistumisen

vähentämiseksi: Huolehdi työpaikan hyvästä

tuuletuksesta ja käytä tarkoituksenmukaisia

suojavarusteita, kuten hengityssuojia, jotka

soveltuvat mikroskooppisten pienten hiukkasten

suodatukseen.

Ota huomioon myös materiaaleja, henkilöitä,

käyttökohdetta ja käyttöpaikkaa koskevat

määräykset (esim. työturvallisuusmääräykset,

hävitys).

Kerää muodostuvat hiukkaset paikan paikalla, älä

levitä niitä ympäristöön.

Käytä ainoastaan sopivia lisävarusteita. Näin

vähennät ympäristöön hallitsemattomasti leviävien

hiukkasten määrää.

Käytä sopivaa pölynimuria.

Vähennä pölyn muodostumista seuraavasti:

- Älä suuntaa vapautuvia hiukkasia ja koneen

poistoilmaa itseäsi, lähellä olevia henkilöitä tai

kerättyä pölyä päin.

- Käytä imuria ja/tai ilmanpuhdistinta.

1. Vaatimustenmukaisuus-

vakuutus

2. Määräysten mukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeet

SUOMIfi

- Tuuleta työpaikka hyvin ja pidä puhtaana

imuroimalla. Lakaisu tai puhaltaminen pöllyttää

pölyä.

- Imuroi tai pese suojavaatteet. Älä puhalla, pudista

tai harjaa niitä.

Katso sivu 2.

1 Istukka-avain (hammaskehäistukalle) *

2 Hammaskehäistukka *

3 Pikaistukka Futuro Plus *

4 Poraussyvyyden rajoitin *

5 Lisäkahva *

6 Kiertosuunnan vaihtokytkin *

7 Porauksen/iskuporauksen työntökytkin *

8 Impulssitoiminnon kytkin *

9 Lukitusnuppi (jatkuva käyttö)

10 Painokytkin

11 Säätöpyörä kierrosluvun esivalintaan *

* varustelukohtainen / mallikohtainen

Vertaa ennen käyttöönottoa, vastaako

konekilvessä ilmoitettu verkkojännite ja

verkkotaajuus sähköverkon arvoja.

Kytke aina ensin eteen FI-suojakytkin

(RCD), jonka maks. laukeamisvirta on

30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Poraistukan pitävän kiinnityksen

takaamiseksi: Kiristä poraistukan sisällä oleva

lukkoruuvi ensimmäisen porauksen

(myötäpäivään) jälkeen ruuvitaltalla tiukasti kiinni.

Huomioi vasenkierteisyys! (Katso luku 7.9)

6.1 Lisäkahvan asennus

(SB 650, SBE 650, SBE 650 Impuls)

Käytä turvallisuussyistä aina oheista

lisäkahvaa.

Avaa lukkorengas kiertämällä lisäkahvasta (5)

vasemmalle. Työnnä lisäkahva koneen

karankaulalle. Työnnä poraussyvyyden rajoitin (4)

sisään. Kiristä lisäkahva pitävästi kulloisenkin

käyttökohteen mukaan haluamaasi kulmaan.

7.1 Poraussyvyyden rajoittimen säätö

(

SB 650, SBE 650, SBE 650 Impuls

)

Avaa lisäkahva (5). Säädä poraussyvyyden rajoitin

(4) halutulle poraussyvyydelle ja kiristä lisäkahva

taas paikalleen.

7.2 Päälle-/poiskytkeminen

Kytke kone päälle painamalla painokytkintä (10).

BE 650, SBE 650, SBE 650 Impuls: Kierroslukua

voidaan muuttaa painamisen jälkeen

painokytkimestä.

Jatkuvaa kytkentää varten voidaan painokytkin

lukita lukitusnupilla (9). Poiskytkemiseksi

painokytkintä painetaan uudelleen.

Jatkuvassa kytkennässä kone jatkaa

käyntiään, vaikka laite irtoaisi käsistä.

Pidä sen vuoksi koneesta aina tukevasti

kahvoista kiinni, seiso tukevassa asennossa ja

työskentele keskittyneesti.

7.3 Kierrosluvun esivalinta

(BE 650, SBE 650, SBE 650 Impuls)

Esivalitse säätöpyörällä (11) maksimikierrosluku.

Suositeltavat kierrosluvut poraukseen ks. sivu 4.

7.4 Porauksen/iskuporauksen vaihto

(

SB 650, SBE 650, SBE 650 Impuls

)

Valitse haluamasi käyttötapa työntökytkintä (7)

siirtämällä.

Poraus

Iskuporaus

Työskentele iskuporausta käyttäessäsi suurella

kierrosluvulla.

Poraa tavallisesti ja iskulla vain

myötäpäivään.

7.5 Kiertosuunnan valinta

(BE 650, SBE 650, SBE 650 Impuls)

Käytä kiertosuunnan vaihtokytkintä (6)

vain silloin, kun moottori on pysäytetty.

Kiertosuunnan valinta:

R = myötäpäivään

L = vastapäivään

Poraistukan täytyy olla ruuvattu pitävästi

karaan ja poraistukan sisällä olevan

lukkoruuvin täytyy olla kiristetty tiukasti

ruuvitaltan avulla. (Huomioi vasenkierteisyys!)

Muuten se voi löystyä vastapäivään

käytettäessä (esim. ruuvatessa).

7.6 Impulssitoiminnon päälle-, poiskytkentä

(

SBE 650 Impuls

)

lä työskentele impulssitoiminto

kytkettynä pitkiä aikoja!

(Moottori voi ylikuumentua.)

Paina impulssitoiminnon kytkintä (8).

0 =impulssitoiminto pois päältä

= impulssitoiminto päällä

7.7 Terän vaihto,

pikaistukka Futuro Plus (3)

Pikaistukka metalliholkilla:

Katso kuvat, sivu 2.

Aseta terä paikalleen. Pidä pidinrenkaasta (a) kiinni

ja käännä toisella kädellä hylsyä (b) suuntaan

"GRIP, KIINNI", kunnes mekaanista vastusta ei

enää tunnus.

Huomio! Terää ei ole vielä kiristetty! Kierrä

edelleen voimakkaasti (sen täytyy silloin

"napsahtaa"), kunnes edelleenkierto ei ole enää

5. Yleiskuva

6. Käyttöönotto

7. Käyttö

SUOMI fi

mahdollista - vasta sitten terä on kiristetty

pitävästi paikalleen.

Jos terän varsi on pehmeä, jälkikiristys voi olla

tarpeen lyhyen porausajan jälkeen.

Avaa poraistukka:

Pidä pidinrenkaasta (a) kiinni ja käännä toisella

kädellä hylsyä (b) suuntaan "AUF, RELEASE".

Ohje: Poraistukkaa avattaessa mahdollisesti

kuuluva rätinä (kuuluu toimintaan) lakkaa

käännettäessä hylsyä toiseen suuntaan.

Jos istukka on erittäin tiukassa: Vedä

virtapistoke irti. Pidä poraistukan päästä kiinni

kiintoavaimella ja käännä hylsyä (b) voimakkaasti

suuntaan "AUF, RELEASE".

Pikaistukka muoviholkilla:

Katso kuvat, sivu 2.

Aseta terä paikalleen. Pidä pidinrenkaasta (a) kiinni

ja käännä toisella kädellä hylsyä (b) suuntaan

"GRIP, KIINNI", kunnes edellenkierto ei ole enää

mahdollista.

Jos terän varsi on pehmeä, jälkikiristys voi olla

tarpeellista lyhyen porausajan jälkeen.

Avaa poraistukka:

Pidä pidinrenkaasta (a) kiinni ja käännä toisella

kädellä hylsyä (b) suuntaan "AUF, RELEASE".

Jos istukka on erittäin tiukassa: Vedä

virtapistoke irti. Pidä poraistukan päästä kiinni

kiintoavaimella ja käännä hylsyä (b) voimakkaasti

suuntaan "AUF, RELEASE".

7.8 Terän vaihto,

hammaskehäistukka (2)

Katso kuvat, sivu 2.

Terän kiinnitys:

Aseta terä paikalleen ja kiristä istukka-avaimella (1)

tasaisesti kaikista 3 reiästä.

Terän irrotus:

Avaa hammaskehäistukka (2) istukka-avaimella (1)

ja ota terä pois.

7.9 Poraistukan irrottaminen

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Ruuvaamista varten poraistukka voidaan ruuvata

irti. Aseta ruuvipala suoraan karan kuusiokoloon.

Kun koneeseen on kiinnitetty ruuvipalan

kiinnitysholkki

(lisätarvike, tilausnumero 6.31281)

ruuvipala pysyy siinä kiinni.

Pikaistukka Futuro Plus

Katso sivu 4, kuva A.

Kierrä lukkoruuvi irti - mikäli kuuluu varustukseen.

Huomioi vasenkierteisyys!

Pidä poran karaa paikallaan kiintoavaimella. Avaa

poraistukka lyömällä kevyesti kumivasaralla

poraistukassa kiinni olevaan kuusioavaimeen ja ruuvaa

irti.

Hammaskehäistukka

Katso sivu 4, kuva B.

Kierrä lukkoruuvi irti - mikäli kuuluu varustukseen.

Huomioi vasenkierteisyys!

Pidä poran karaa paikallaan kiintoavaimella.

Avaa poraistukka lyömällä kevyesti kumivasaralla

poraistukassa kiinni olevaan istukka-avaimeen ja

ruuvaa irti.

Pikaistukan puhdistaminen:

Pitkäaikaisen käytön jälkeen, pidä istukkaa

pystysuorassa reikä alaspäin ja avaa ja sulje se

monta kertaa. Sisään kerääntynyt pöly poistuu

aukosta. Suosittelemme käyttämään säännöllisesti

puhdistussuihketta kiristysleuoissa ja

kiristysleukojen aukoissa.

Käytä ainoastaan alkuperäisiä Metabo-lisätarvik-

keita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät

tässä käyttöoppaassa ilmoitetut vaatimukset ja

ominaistiedot.

Kiinnitä lisätarvikkeet pitävästi paikoilleen. Kun

konetta käytetään pitimen kanssa: Kiinnitä kone

pitävästi paikalleen. Koneen hallinnan menetys voi

johtaa loukkaantumisiin.

Lisätarvikkeiden täydellinen valikoima katso

www.metabo.com tai pääluettelo.

Sähkötyökalujen korjaustöitä saavat suorittaa

ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta,

ota yhteyttä Metabo-edustajaan. Osoitteet, katso

www.metabo.com.

Varaosalistat voit imuroida osoitteesta

www.metabo.com.

Noudata käytöstä poistettujen koneiden, pakka-

usten ja lisätarvikkeiden hävittämistä ja kierrätystä

koskevia kansallisia määräyksiä.

Vain EU-maille: Älä hävitä sähkötyökaluja

kotitalousjätteen mukana! Loppuun käytetyt

sähkötyökalut on kerättävä erikseen talteen

ja ohjattava ympäristöä säästävään kierrätykseen

käytettyjä sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2002/96/EY ja paikallisten

lakimääräysten mukaisesti.

Selityksiä sivulla 3 oleville tiedoille.

Pidätämme oikeuden muutoksiin.

P1=nimellisottoteho

P2=antoteho

n0=kierrosluku kuormittamattomana

n1 =kierrosluku nimelliskuormalla

s max. =maksimi iskuluku

ø max. =maksimi poranhalkaisija

G =porakaran kierre

8. Huolto

9. Lisätarvikkeet

10. Korjaus

11. Ympäristönsuojelu

12. Tekniset tiedot

SUOMIfi

H = porakara kuusiokololla

m = paino ilman verkkojohtoa

D = karankaulan halkaisija

Mittausarvot ilmoitettu EN 60745 mukaan.

Suojausluokan II kone

~ Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia

(vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun

päästöjen arvioimisen ja erilaisten sähkötyökalujen

keskinäisen vertailun. Kulloisistakin käyttöolosuh-

teista, sähkötyökalun kunnosta tai käyttötarvik-

keesta riippuen todellinen kuormitus voi olla

kyseisiä arvoja suurempi tai pienempi. Huomioi

arvioinnissa työtauot ja vähäisemmän kuormi-

tuksen jaksot. Määritä nämä tekijät huomioiden

arvioitujen arvojen perusteella käyttäjän suojaami-

seen vaadittavat toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan

vektorisumma), määritetty EN 60745 mukaan:

ah, ID = tärinäarvo (iskuporaus betoniin)

ah, D = värähtelyarvo

(poraus metalliin)

Kh,ID ,Kh,D=epävarmuus (tärinä)

Tyypillinen A-painotettu äänitaso:

LpA = äänenpainetaso

LWA = äänentehotaso

KpA , KWA = epävarmuus

Käytössä melutaso voi ylittää 80 dB(A).

Käytä kuulonsuojaimia!

NORSK no

Original bruksanvisning

Vi erklærer på eget ansvar at Disse boremaskinene/

slagboremaskinene, identifisert med type- og

serienummer *1), overholder alle relevante

bestemmelser i direktivene *2) og standardene *3).

Teknisk dokumentasjon ved *4) – se side 3.

SB 650, SBE 650, SBE 650 Impuls:

Slagbormaskinen er beregnet for vanlig boring i

metall, tre, plast og lignende materialer samt for

slagboring i betong, stein og lignende materialer.

B 650, BE 650:

Bormaskinen egner seg til vanlig boring i metall, tre,

plast og lignende materialer.

BE 650, SBE 650, SBE 650 Impuls:

Maskinen er egnet til gjengeskjæring og skruing.

Brukeren er alene ansvarlig for skader som måtte

oppstå pga. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljøforskrifter og

vedlagte sikkerhetsinformasjon må overholdes.

For din egen sikkerhet og for å beskytte

elektroverktøyet må du ta hensyn til tekst

som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å

minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin-

formasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke

overholdes, kan det medføre elektrisk støt, brann

og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle

anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse

dokumentene.

Bruk hørselsvern når du bruker

slagbormaskiner. Eksponering for støy kan føre til

hørselstap.

Bruk støttehåndtakene som følger med

maskinen. Tap av kontroll kan føre til skader.

Maskinen må holdes i de isolerte gripeflatene

når du utfører arbeid der verktøyet kan komme

til å treffe skjulte strømledninger eller

maskinens egen nettkabel. Kontakt med

spenningsførende ledning kan sette metalldeler i

maskinen under spenning og føre til elektrisk støt.

Trekk støpselet ut av stikkontakten før alle former

for innstilling og vedlikehold.

Vær oppmerksom på gass-, strøm- og

vannledninger!

Unngå utilsiktet start: Frigjør alltid bryteren når

støpselet tas ut av stikkontakten eller ved

strømbrudd.

Ikke ta på roterende verktøy!

Spon o.l. må kun fjernes når maskinen er stoppet.

Vær forsiktig ved grovgjengede skruer (innskruing

av stålskruer med metrisk gjenging eller

tommegjenging). Skruehodet kan rives av, eller det

kan oppstå et kraftig tilbakeslag.

Hvis innsatsverktøyet klemmes eller henger seg

opp, utvikles det store krefter. Hold alltid maskinen

godt fast, stå med god balanse og arbeid

konsentrert.

Fest små emner. Spenn dem for eksempel fast

i en skrustikke.

Redusert støvbelastning:

Partikler som oppstår når maskinen er i bruk,

kan inneholde stoffer som fremkaller kreft,

allergier, luftveissykdommer, fødselsskader og

andre reproduksjonsskader. Noen typiske slike

stoffer er: Bly (i blyholdig maling), mineralstøv

(murstein, betong o .lign.), tre-impregnering

(kromat, trebeskyttelsesmidler), enkelte tresorter

(som eik eller bøk), metall, asbest.

Risikoen avhenger av hvor lenge brukeren eller

andre personer i nærheten utsettes for

belastningen.

Slike partikler må ikke trenge inn i kroppen.

For å redusere belastningen av disse stoffene: Sørg

for god utluftning av arbeidsplassen og bruk egnet

vernerutstyr, som f.eks. støvmaske med filter for

mikroskopiske partikler.

Følg de rutinene som gjelder for omgang med

materialer, personale, bruksområde og -sted (f.eks.

arbeidsvernbestemmelser, deponering).

Samle løse partikler der de oppstår; unngå

nedfelling i omgivelsene.

Bruk bare egnet tilbehør. Da hindrer du at partiklene

havner i omgivelsene.

Bruk et egnet avsug.

Minimer støvbelastningen ved å:

- unngå å rette partikkelstrømmen / utblåsingsluften

fra maskinen mot deg selv eller andre, eller mot

nedfelt støv,

- bruke et avsug og/eller en luftrenser,

- holde arbeidsplassen ren og godt utluftet. Feiing

og blåsing virvler opp støvet.

- Beskyttelsesklær skal støvsuges eller vaskes.

Ikke blås dem ut, bank eller børst dem.

Se side 2.

1 Chucknøkkel (for nøkkelchuck) *

2 Nøkkelchuck *

1. Samsvarserklæring

2. Hensiktsmessig bruk

3. Generelle

sikkerhetshenvisninger

4. Spesielle

sikkerhetshenvisninger

5. Oversikt

NORSKno

3 Selvspennende chuck Futuro Plus *

4 Anslag for boredybde *

5 Støttehåndtak *

6 Omkobler for rotasjonsretning *

7 Skyvebryter boring/slagboring *

8 Skyvebryter for impulsfunksjon *

9 Låseknapp (permanentkobling)

10 Bryterknapp

11 Innstillingsknapp for forhåndsvalg av turtallet*

* avhengig av utstyr/modell

Kontroller før bruk at nettspenningen og

nettfrekvensen på typeskiltet stemmer

overens med strømnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med

maks. utløserstrøm på 30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Sikre at chucken har godt feste: Ettertrekk

låseskruen inne i chucken godt med en skrutrekker

etter første gangs boring (høyregang). OBS! Skruen

er venstregjenget! (Se kapittel 7.9)

6.1 Montering av støttehåndtaket

(SB 650, SBE 650, SBE 650 Impuls)

Av sikkerhetsgrunner må det

medfølgende støttehåndtaket alltid

brukes.

Åpne klemringen ved å vri støttehåndtaket (5) mot

venstre. Skyv støttehåndtaket over maskinens

spennhals. Skyv inn boredypeanlegget (4). Sett

støttehåndtaket forsvarlig fast i ønsket vinkel for

arbeidsoppgaven.

7.1 Justering av anslag for boredybde

(

SB 650, SBE 650, SBE 650 Impuls

)

Løsne støttehåndtaket (5). Juster anslaget (4) til

ønsket boredybde, og fest støttehåndtaket igjen.

7.2 Start og stopp

Trykk på bryterknappen (10) for å starte maskinen.

BE 650, SBE 650, SBE 650 Impuls: Turtallet kan

forandres ved å trykke inn bryteren.

For vedvarende drift kan bryterknappen låses med

låseknappen (9). Utkobling oppnås ved å trykke én

gang til på bryterknappen.

Under vedvarende drift fortsetter

maskinen å gå selv om den blir revet ut av

hendene dine. Hold derfor alltid maskinen med

begge hender i de to håndtakene. Stå med god

balanse og arbeid konsentrert.

7.3 Forhåndsinnstilling av turtall

(BE 650, SBE 650, SBE 650 Impuls)

Velg maksimalt turtall med innstillingsknappen (11).

Anbefalt turtall for boring, se side 4.

7.4 Omkobling boring/slagboring

(

SB 650, SBE 650, SBE 650 Impuls

)

Velg ønsket driftsmåte ved å skyve på

skyvebryteren (7).

Boring

Slagboring

Bruk høyt turtall når du slagborer.

Slagboring og boring fungerer bare

i høyregang.

7.5 Valg av rotasjonsretning

(BE 650, SBE 650, SBE 650 Impuls)

Omkoblingsbryteren (6) må kun betjenes

når motoren står stille.

Valg av rotasjonsretning:

R = Høyregang

L = Venstregang

Chucken må være skrudd godt fast på

spindelen, og låseskruen inne i chucken

må være trukket godt til med en skrutrekker.

(OBS! Chucken er venstregjenget!)

Ellers kan chucken løsne ved venstregang

(f.eks. under skruing).

7.6 Slå på/av impulsfunksjon

(

SBE 650 Impuls

)

kke jobb i lang tid med impuls-

funksjonen koblet inn!

(Motoren kan bli overopphetet.)

Aktiver skyvebryteren for impulsfunksjon (8).

0 =Impulsfunksjon slått av

= Impulsfunksjon slått på

7.7 Bytte av verktøy

Selvspennende chuck Futuro Plus (3)

Selvspennende chuck med metallhylse:

Se figurer på side 2.

Sett inn verktøyet. Hold festeringen (a) fast og bruk

den andre hånden til å dreie hylsen (b) mot "GRIP,

ZU" til du kjenner en merkbar mekanisk motstand.

Advarsel! Verktøyet er enda ikke fastspent!

Fortsett å dreie kraftig (det skal da "klikke"), inntil

det ikke lenger er mulig å skru - først nå er

verktøyet festet sikkert.

Ved myke verktøyhåndtak må det eventuelt etter

kort tids boring foretas en etterstramming.

Åpne chucken:

Hold festeringen (a) fast og bruk den andre hånden

til å dreie hylsen (b) mot "AUF, RELEASE".

Obs: Skrapingen (funksjonsbetinget) som

eventuelt kan høres etter at du har åpnet chucken,

fjernes ved at du vrir hylsen i motsatt retning.

Ved chuck som sitter svært godt fast: Trekk ut

nettstøpslet. Hold igjen chucken med en skrunøkkel

på chuckhodet, og drei hylsen (b) kraftig mot "AUF,

RELEASE".

Selvspennende chuck med plasthylse:

Se figurer på side 2.

6. Før bruk

7. Bruk

NORSK no

Sett inn verktøyet. Hold festeringen (a) fast og bruk

den andre hånden til å dreie hylsen (b) mot

"GRIP, ZU" til det ikke er mulig å dreie videre.

Ved myke verktøyhåndtak må det eventuelt etter

kort tids boring foretas en etterstramming.

Åpne chucken:

Hold festeringen (a) fast og bruk den andre hånden

til å dreie hylsen (b) mot "AUF, RELEASE".

Ved chuck som sitter svært godt fast: Trekk ut

nettstøpslet. Hold igjen chucken med en skrunøkkel

på chuckhodet, og drei hylsen (b) kraftig mot "AUF,

RELEASE".

7.8 Bytte av verktøy med

nøkkelchuck (2)

Se figurer på side 2.

Fastspenning av verktøy:

Sett inn verktøyet og spenn det jevnt fast med

chucknøkkelen (1) i alle 3 hullene.

Uttak av verktøy:

Åpne nøkkelchucken (2) med chucknøkkelen (1) og

ta ut verktøyet.

7.9 Demontering av chucken

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Chucken kan skrus av når du skal skru. Fest

skrutrekkerbitsen direkte i den innvendige

sekskanten i spindelen.

Hvis du monterer bitsfeste

(som tilbehør: best.nr.

6.31281),

blir skrutrekkerbitsen holdt fast.

Selvspennende chuck Futuro Plus

Se side 4, bilde A.

Skru ut låseskruen dersom denne finnes. OBS!

Skruen er venstregjenget!

Hold igjen borespindelen med en skrunøkkel.

Løsne chucken ved å sette en sekskantnøkkel i

chucken og slå lett på nøkkelen med en

gummihammer. Skru deretter chucken av.

Nøkkelchuck

Se side 4, bilde B.

Skru ut låseskruen dersom denne finnes. OBS!

Skruen er venstregjenget!

Hold igjen borespindelen med en skrunøkkel. Løsne

chucken ved å slå lett på den innsatte

chucknøkkelen med gummihammer og skru den av.

Rengjøring av selvspennende chuck:

Etter lengre tids bruk holdes chucken med

åpningen loddrett nedover og åpne og lukk helt flere

ganger. Opphopet støv faller ut gjennom åpningen.

Regelmessig bruk av rengjøringsspray på

spennkjever og spennkjeveåpninger anbefales.

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifi-

kasjonene som er nevnt i denne bruksanvisningen.

Fest tilbehøret på en sikker måte. Hvis maskinen

brukes i en holder: Fest maskinen på en sikker

måte. Tap av kontroll kan føre til skader.

Det komplette tilbehørsprogrammet finner du på

www.metabo.com eller i hovedkatalogen.

Elektroverktøy må kun repareres av elektrofagfolk!

Hvis du har et Metabo-elektroverktøy som trenger

reparasjon, kan du ta kontakt med en representant

fra Metabo. Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra

www.metabo.com.

Følg nasjonale forskrifter for miljøvennlig kassering

og resirkulering av gamle maskiner, emballasjer og

tilbehør.

Kun for EU-land: Elektroverktøyene skal ikke

kastes i husholdningsavfallet. I henhold til

EU-direktiv 2002/96/EF om kasserte

elektriske og elektroniske produkter og direktivets

implementering i nasjonal rett, må elektroverktøy

som ikke lenger skal brukes, samles separat og

returneres til et miljøvennlig gjenvinningsanlegg.

Forklaringer til opplysningene på side 3.

Med forbehold om endringer i hensikt av teknisk

forbedring.

P1=Nominelt effektopptak

P2=Avgitt effekt

n0=Turtall u/belastning

n1=Turtall ved nominell belastning

s max. =Maksimalt slagtall

ø max. =Maksimal bordiameter

G =Borespindelgjenge

H =Borespindel med innvendig sekskant

m =Vekt uten nettkabel

D =Spennhalsdiamaeter

Måleverdier iht. EN 60745.

Maskin i beskyttelsesklasse II

~ Vekselstrøm

Angitte tekniske data kan variere i henhold til de til

enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig å vurdere

emisjonen til elektroverktøyet og å sammenlikne

ulike elektroverktøy. Avhengig av bruksbetingelse,

tilstand til elektroverktøyet eller innsatsverktøyet,

kan den faktiske belastningen være høyere eller

lavere. Ta hensyn til arbeidspauser og perioder

med lavere belastning i vurderingen. Fastsett

sikkerhetstiltak for brukeren på grunn av tilpassede

antatte verdier, f.eks. organisatoriske tiltak.

Totalverdi for vibrasjon (vektorsum i tre retninger)

fastsatt iht. EN 60745:

ah, ID =Verdi for vibrasjonsemisjon (slagboring i

betong)

8. Vedlikehold

9. Tilbehør

10. Reparasjon

11. Miljøvern

12. Tekniske data

NORSKno

ah, D = vibrasjonsemisjonsverdi (boring i metall)

Kh,ID ,Kh,D=Usikkerhet (vibrasjon)

Typiske A-veide lydnivåer:

LpA =lydtrykknivå

LWA =lydeffektnivå

KpA , KWA= usikkerhet

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

DANSK da

Original brugsanvisning

Vi erklærer under almindeligt ansvar: Disse

boremaskiner/slagboremaskiner, som er

identificeret ved angivelse af type og serienummer

*1), opfylder alle relevante bestemmelser i

direktiverne *2) og standarderne *3). Teknisk

dossier ved *4) - se side 3.

SB 650, SBE 650, SBE 650 Impuls:

Slagboremaskinen egner sig til boring uden

slagfunktion i metal, træ, kunststof og lignende

materialer samt til slagboring i beton, sten og

lignende materialer.

B 650, BE 650:

Boremaskinen egner sig til boring uden slagfunktion

i metal, træ, kunststof og lignende materialer.

BE 650, SBE 650, SBE 650 Impuls:

Maskinen er beregnet til gevindskæring og

skruning.

For skader på grund af anvendelse til andre formål

end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskrifter om

ulykkesforebyggelse og vedlagte

sikkerhedsanvisninger skal overholdes.

Vær opmærksom på de tekststeder i

brugsanvisningen, der er markeret med

dette symbol, for Deres egen og el-værk-

tøjets sikkerhed.

ADVARSEL – Læs brugsanvisningen for at

reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvis-

ninger og andre anvisninger. Hvis sikker-

hedsanvisningerne og de andre anvisninger ikke

overholdes, er der risiko for elektrisk stød, brand og/

eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvis-

ninger bør gemmes til senere brug.

Videregiv kun el-værktøjet sammen med disse

papirer.

Brug høreværn ved anvendelse af

slagboremaskiner. Støjpåvirkning kan føre til

høretab.

Brug det ekstra greb, som følger med

maskinen. Mister De kontrollen over maskinen,

er der risiko for skader.

Hold maskinen i de isolerede greb, når der

udføres arbejde, hvor værktøjet kan komme

i kontakt med skjulte strømledninger eller

maskinens eget kabel. Kontakt med en

spændingsførende ledning kan også gøre

maskinens metaldele spændingsførende og føre til

elektrisk stød.

Træk stikket ud af stikkontakten, før der foretages

nogle indstillinger.

Vær opmærksom på gas-, el- og vandledninger!

Undgå utilsigtet start: Frigør altid kontakten, når

stikket trækkes ud af stikdåsen, eller når der opstår

strømafbrydelse.

Tag ikke om det roterende værktøj!

Spåner og lignende fjernes først, når maskinen er

stoppet.

Pas på ved hårde skrueopgaver (iskruning af skruer

med metrisk eller tommegevind i stål)!

Skruehovedet kan blive revet af, og der kan opstå

høje tilbagedrejemomenter.

Sætter værktøjet sig fast, kan der opstå høje

kræfter. Hold altid godt fast i maskinen, indtag en

sikker stilling, og arbejd koncentreret.

Fastgør små emner. Opspænd f.eks. emnerne i et

skruestik.

Reducering af støvbelastning:

Partikler, der opstår, når man arbejder med

denne maskine, kan indeholde stoffer, der kan

forårsage kræft, allergiske reaktioner,

luftvejssygdomme, fødselsdefekter eller anden

reproduktiv skade. Nogle eksempler på disse

stoffer er: Bly (i blyholdig maling), mineralsk støv

(fra mursten, betonblokke osv.), tilsætningsstoffer

til træbehandling (kromat, træbeskyttelsesmidler),

visse typer af træ (som ege- og bøgestøv), metaller,

asbest.

Risikoen afhænger af, hvor længe brugeren eller

personer, der befinder sig i nærheden, udsættes for

belastningen.

Partiklerne må ikke optages af kroppen.

Til reducering af belastningen med disse stoffer:

Sørg for god ventilation af arbejdspladsen og brug

egnet beskyttelsesudstyr som f.eks.

åndedrætsmasker, der er i stand til at filtrere de

mikroskopisk små partikler.

Overhold de gældende retningslinjer for materiel,

personale, anvendelsestilfælde og -sted (f.eks.

sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå

aflejringer i omgivelserne.

Anvend egnet tilbehør. Således når færre partikler

ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning.

Støvbelastningen kan reduceres på følgende

måde:

- Ret ikke partikler, der kommer ud, og maskinens

udluftningsstrøm mod dig selv eller personer, der

befinder sig i nærheden, eller på aflejret støv,

- anvend et udsugningsanlæg og/eller en

luftrenser,

1. Overensstemmelseserklæring

2. Tiltænkt formål

3. Generelle

sikkerhedsanvisninger

4. Særlige

sikkerhedsanvisninger

DANSKda

- sørg for god ventilation på arbejdspladsen og hold

den ren vha. støvudsugning. Fejning eller

blæsning hvirvler støvet op.

Støvsug eller vask beskyttelsestøj. Undgå

udblæsning, bankning eller børstning.

Se side 2.

1 Borepatronnøgle

(til tandkrans-borepatron) *

2 Tandkrans-borepatron *

3 Selvspændende borepatron Futuro Plus *

4 Boredybdeanslag *

5 Ekstra greb *

6 Drejeretningsknap *

7 Skydekontakt boring/slagboring *

8 Vippekontakt til impulsfunktion *

9 Spærreknap (permanent kørsel)

10 Afbrydergreb

11 Stillehjul til indstilling af hastigheden *

* afhængig af udstyr/model

Før De tager maskinen i brug, bør De

kontrollere, at den på mærkepladen

oplyste netspænding og frekvens er i

overensstemmelse med den fra Deres

strømforsyning.

Man skal altid forkoble en FI-afbryder

(RCD) med en maks. brydestrøm på

30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Sikring af borepatronens fastspænding:

Efterspænd låseskruen i borepatronen kraftigt med

en skruetrækker efter første boring (højreløb).

Obs: Venstregevind! (Se kapitel 7.9)

6.1 Montering af det ekstra greb

(SB 650, SBE 650, SBE 650 Impuls)

Af sikkerhedsmæssige årsager skal det

medfølgende ekstra greb altid anvendes.

Åbn klemringen ved at dreje det ekstra greb (5) mod

venstre. Sæt det ekstra greb på maskinens

spændehals. Skyd boredybdeanslaget (4) ind.

Spænd det ekstra greb kraftigt fast i den ønskede

vinkel alt efter anvendelse.

7.1 Justering af boredybdeanslaget

(

SB 650, SBE 650, SBE 650 Impuls

)

Løsn det ekstra greb (5). Indstil boredybdeanslaget

(4) til den ønskede boredybde, og spænd det ekstra

greb fast igen.

7.2 Tænd/sluk

For at tilslutte maskinen skal afbrydergrebet (10)

aktiveres.

BE 650, SBE 650, SBE 650 Impuls: Hastigheden

kan ændres ved at trykke afbrydergrebet ind.

Ved permanent kørsel kan afbrydergrebet fastlåses

med spærreknappen (9). For udløsning trykkes

trykknappen på ny.

Ved fast tilkobling kører maskinen også

videre, når den rives ud af hånden. Hold

derfor altid fast i maskinen med begge hænder

i de dertil beregnede greb, sørg for at stå stabilt

og arbejd koncentreret.

7.3 Indstilling af hastigheden

(BE 650, SBE 650, SBE 650 Impuls)

Vælg den maksimale hastighed med stillehjulet (11).

Anbefalede hastigheder ved boring, se side 4.

7.4 Skift mellem boring/slagboring

(

SB 650, SBE 650, SBE 650 Impuls

)

Vælg den ønskede modus med skydekontakten (7).

Boring

Slagboring

Arbejd med høj hastighed ved slagboring.

Slagboring og boring kun i højreløb.

7.5 Valg af omdrejningsretning

(BE 650, SBE 650, SBE 650 Impuls)

Brug kun drejeretningsknappen (6), når

motoren er standset.

Valg af omdrejningsretning:

R = højreløb

L = venstreløb

Borepatronen skal skrues kraftigt på

spindlen, og låseskruen i borepatronen

skal spændes kraftigt med en skruetrækker.

(Obs: Venstregevind!)

I venstreløb (f.eks. ved skruning) kan den ellers

løsne sig.

7.6 Til-/frakobling af impulsfunktion

(

SBE 650 Impuls

)

rbejd ikke for længe med tilkoblet

impulsfunktion! (Motoren kan blive

overophedet.)

Tryk på vippekontakten til impulsfunktion (8).

0 =Impulsfunktion frakoblet

= Impulsfunktion tilkoblet

7.7 Udskiftning af den selvspændende

borepatron Futuro Plus (3)

Selvspændende borepatron med metalhylse:

Se illustrationerne på side 2.

Sæt værktøjet i. Hold fast i holderingen (a), og drej

muffen (b) i retning af "GRIP, ZU" med den anden

hånd, indtil den mærkbare mekaniske modstand er

overvundet.

Obs! Værktøjet er ikke spændt fast endnu! Drej

kraftigt videre (der skal lyde et "klik"), indtil der

ikke kan drejes længere - først nu er værktøjet

spændt ordentligt fast.

Hvis værktøjet har en blød skaft, skal der eventuelt

efterspændes efter kort tids boring.

5. Oversigt

6. Ibrugtagning

7. Anvendelse

DANSK da

Åbn borepatronen:

Hold fast i holderingen (a), og drej muffen (b) i

retning af "AUF, RELEASE" med den anden hånd.

Bemærk: Den skralden (funktionsbetinget), der

eventuelt høres efter åbning af borepatronen,

forsvinder igen, så snart muffen drejes i modsat

retning.

I tilfælde af meget stram borepatron: Træk

stikket ud. Hold borepatronhovedet fast med en

gaffelnøgle, og drej muffen (b) kraftigt i retning af

"AUF, RELEASE".

Selvspændende borepatron med

kunststofhylse:

Se illustrationerne på side 2.

Sæt værktøjet i. Hold fast i holderingen (a), og drej

muffen (b) i retning af "GRIP, ZU" med den anden

hånd, indtil der ikke kan drejes længere.

Hvis værktøjet har en blød skaft, skal der eventuelt

efterspændes efter kort tids boring.

Åbn borepatronen:

Hold fast i holderingen (a), og drej muffen (b) i

retning af "AUF, RELEASE" med den anden hånd.

I tilfælde af meget stram borepatron: Træk

stikket ud. Hold borepatronhovedet fast med en

gaffelnøgle, og drej muffen (b) kraftigt i retning af

"AUF, RELEASE".

7.8 Udskiftning af

tandkrans-borepatronen (2)

Se illustrationerne på side 2.

Fastspænding af værktøjet:

Sæt værktøjet i, og fastspænd det ensartet i alle 3

huller med borepatronnøglen (1).

Aftagning af værktøjet:

Åbn tandkrans-borepatronen (2) med en

borepatronnøgle (1), og tag værktøjet af.

7.9 Aftagning af borepatronen

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Ved skruning kan borepatronen skrues af. Sæt

skruebitten direkte i spindlens indvendige sekskant.

Hvis der er monteret en bit-spændebøsning

(fås som tilbehør: Bestill.nr. 6.31281),

fastholdes

skruebitten.

Selvspændende borepatron Futuro Plus

Se side 4, illustration A.

Skru låseskruen ud - hvis til stede. Obs:

Venstregevind!

Hold fast i borespindlen med en gaffelnøgle. Løsn

borepatronen ved at slå let med en gummihammer på en

fastspændt sekskantnøgle, og skru patronen af.

Tandkrans-borepatron

Se side 4, illustration B.

Skru låseskruen ud - hvis til stede. Obs:

Venstregevind!

Hold fast i borespindlen med en gaffelnøgle. Løsn

borepatronen ved at slå let med en gummihammer

på den isatte sekskantnøgle, og skru patronen af.

Rensning af selvspændende borepatron:

Efter længere tids brug holdes borepatronen med

åbningen lodret nedad, og der åbnes og lukkes flere

gange. Det opsamlede støv falder ud af åbningen.

Det anbefales regelmæssigt at sprøjte

spændebakkerne og spændebakkernes åbninger

med rensespray.

Brug kun originalt Metabo tilbehør.

Brug kun tilbehør, som opfylder de krav og specifi-

kationer, som er angivet i denne brugsanvisning.

Anbring tilbehøret sikkert. Hvis maskinen anvendes

monteret i en holder: Fastgør maskinen forsvarligt.

Mister De kontrollen over maskinen, er der risiko for

skader.

Det komplette tilbehørsprogram findes på

www.metabo.com eller i hovedkataloget.

Reparationer på el-værktøjer må kun foretages af

faguddannede elektrikere!

Henvend Dem til Deres Metabo-forhandler, når De

skal have repareret Deres Metabo el-værktøj.

Adresser findes på www.metabo.com.

Reservedelslister kan downloades på

www.metabo.com.

Overhold de lokale regler om miljøvenlig bortskaf-

felse og genbrug af udtjente maskiner, emballage

og tilbehør.

Kun for EU-lande: El-værktøj må ikke smides

i husholdningsaffaldet! I henhold til det

europæiske direktiv 2002/96/EF om affald af

elektrisk og elektronisk udstyr og omsættelsen til

national lovgivning skal brugte el-værktøjer

indsamles adskilt og genanvendes i en

recyclingproces.

Forklaringer til oplysningerne på side 3.

Forbeholdt ændringer som følge af tekniske

ændringer.

P1=Nom. optagen effekt

P2=Afgiven effekt

n0=Friløbshastighed

n1 =Hastighed ved nominel belastning

s max. =Maksimalt slagantal

ø max. =Maksimal borediameter

G =Borespindelgevind

H =Borespindel med indvendig sekskant

m =Vægt uden netkabel

D =Spændehalsdiameter

Måleværdier beregnet jf. EN 60745.

8. Vedligeholdelse

9. Tilbehør

10. Reparationer

11. Miljøbeskyttelse

12. Tekniske Data

DANSKda

Klasse II maskine

~ Vekselstrøm

De angivne tekniske data er tolerancesat (svarende

til de pågældende gyldige standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme el-

værktøjets emissioner og sammenligne forskellige

el-værktøjer med hinanden. Alt efter el-værktøjets

eller indsatsværktøjernes anvendelsesbetingelser

og tilstand kan den faktiske belastning være højere

eller lavere. Tag også højde for arbejdspauser og

perioder med lav belastning. Træf de nødvendige

beskyttelsesforanstaltninger for brugeren, f.eks.

organisatoriske foranstaltninger, på baggrund af de

anslåede værdier.

Samlet vibration (vektorsum af tre retninger) målt

iht. EN 60745:

ah, ID = Vibrationsemission (slagboring i beton)

ah, D = Vibrationsemission

(boring i metal)

Kh,ID ,Kh,D=Usikkerhed (vibration)

Typiske A-vægtede lydniveauer:

LpA =Lydtryksniveau

LWA =Lydeffektniveau

KpA , KWA = Usikkerhed

Ved arbejde kan støjniveauet overskride 80 dB(A).

Brug høreværn!

POLSKI pl

Instrukcja oryginalna

O nświadczamy z peł ą odpowiedzialnością, że

wiertarki / wiertarki udarowe oznaczone typem i

numerem seryjnym *1) speł ąniaj wszystkie

obowiązujące przepisy dyrektyw *2) i norm *3).

Dokumentacja techniczna *4) - patrz strona 3.

SB 650, SBE 650, SBE 650 Impuls:

Wiertarka udarowa przeznaczona jest do wiercenia

bez udaru w metalu, drewnie, tworzywie sztucznym

i podobnych materiałach oraz do wiercenia

udarowego w betonie, kamieniu i podobnych

materiałach.

B 650, BE 650:

Wiertarka przeznaczona jest do wiercenia bez

udaru w metalu, drewnie, tworzywach sztucznych i

podobnych materiałach.

BE 650, SBE 650, SBE 650 Impuls:

Urządzenie może być używane do nacinania

gwintów i wkręcania.

Za szkody powstałe w wyniku użytkowania

niezgodnego z przeznaczeniem odpowiedzialność

ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowią ązuj cych przepisów

BHP oraz dołączonych zasad bezpieczeństwa.

Dla własnego bezpieczeństwa oraz w

celu ochrony elektronarzędzia należy

zwracać

szczególną

uwagę

na miejsca w

tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania

ryzyka odniesienia obraż ńe należy zapo-

znać się z instrukcją obsługi.

OSTRZEŻ żENIE Nale y przeczytać

wszystkie wskazówki bezpieczeństwa i

instrukcje. Nieprzestrzeganie wskazówek bezpie-

czeństwa i instrukcji może spowodować

pora

żenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy

zachować na przyszłość.

Elektronarzędzie przekazywać innym osobom

wyłącznie z dołączoną dokumentacją.

Proszę zwracać szczególną uwagę na

miejsca tekstu oznaczone tym symbolem dla

własnego bezpieczeństwa i ochrony

elektronarzędzia!

Używając wiertarek udarowych należy nosić

ochronę słuchu. Oddział ł żywanie ha asu mo e

spowodować utratę słuchu.

Należy używać uchwytu dodatkowego

dostarczonego wraz z urządzeniem. Utrata

kontroli nad narzędziem może stać się przyczyną

obraż ńe .

W przypadku wykonywania prac, przy których

zamocowane narzędzie może natrafić na

ukryte przewody elektryczne lub własny

przewód zasilający, urzą ż ćdzenie nale y trzyma

wyłącznie za zaizolowane powierzchnie

gumowe. Zetknię ącie z przewodem przewodz cym

prąd może spowodować wystąpienie napięcia

również na metalowych częściach urządzenia i

doprowadzić do porażenia

elektrycznego.

Przed przystąpieniem do wykonywania

jakichkolwiek prac związanych z ustawianiem lub

konserwacją wyjąć wtyczkę z gniazdka.

Należy pamiętać o przewodach gazowych,

elektrycznych i wodnych!

Należy unikać niezamierzonego uruchomienia:

włącznik należy zawsze odblokowywać, gdy

wtyczka jest wyciągana z gniazda wtykowego lub w

przypadku przerwy w dop ywie prł ądu.

Nie wolno dotykać obracającej się tarczy!

Wióry i podobne zanieczyszczenia należy usuwać

wyłącznie przy wyłączonym urządzeniu.

Uwaga przy twardym wkręcaniu (wkręcanie śrub z

gwintem metrycznym lub calowym w stali)! Łeb

ś ż ćruby mo e zosta zerwany, względnie mogą

wystąpić duże wsteczne momenty obrotowe.

Jeśli narzędzie mocowane zakleszcza się lub

zahacza wystę ąpuj

duż

e s

iły. Urządzenie należy

zawsze mocno trzymać, przyjmować bezpieczną

postawę i koncentrować się na pracy.

Małe elementy obrabiane należy mocować.

Przykładowo mocować w imadle.

Redukcja zapylenia:

Cząstki uwalniające się podczas używania

urządzenia mogą zawierać substancje

wywołujące raka, reakcje alergiczne, schorzenia

dróg oddechowych i wady wrodzone lub zaburzać

zdolność rozrodczą. Wśród tych substancji można

wymienić oł ąów (farby zawieraj ce ołów), pył

mineralny (z kamienia, betonu itp.), domieszki

stosowane podczas obróbki drewna (chromiany,

środki ochronne do drewna), niektóre gatunki

drewna (jak pył

z obróbki dę

bu lub buka), metale,

azbest.

Poziom ryzyka zależy od tego, przez jak długi czas

użytkownik lub znajdują

ce się

w pobliż

u osoby bę ąd

narażone na działanie pyłu.

Wyeliminować możliwość przedostania się cząstek

pyłu do organizmu.

W celu zredukowania zagrożenia ze strony

wymienionych substancji zapewnić ą dobr

wentylację w miejscu pracy i nosić odpowiednie

ś ł łrodki ochrony, na przyk ad maski przeciwpy owe,

1. Deklaracja zgodności

2. Użytkowanie zgodne z

przeznaczeniem

3. Ogólne wskazówki dotyczące

bezpiecznego użytkowania

4. Specjalne wskazówki

dotyczące bezpiecznego

użytkowania

POLSKIpl

które są w stanie odfiltrować

mikroskopijnie ma

łe

cząstki.

Przestrzegać wytycznych dotyczących

obrabianego materiału, personelu, rodzaju i

miejsca zastosowania (np. przepisów o ochronie

pracy, utylizacji).

Szkodliwe cząstki eliminować z powietrza w

miejscu ich emisji i zapobiegać

odkł

adaniu się ich w

otoczeniu.

Należy używać odpowiedniego osprzętu. Pozwoli

to ograniczyć

ilość

czą

steczek przenikają

cych w

niekontrolowany sposób do otoczenia.

Stosować odpowiednią instalację odsysania pyłu.

W celu zminimalizowania zagrożenia pyłem:

- Nie kierować ą uwalnianych cz stek i strumienia

powietrza wylotowego z urządzenia w stronę

samego siebie ani innych osób znajdują

cych się

pobliżu czy też na osiadły pył.

- Uż ćywa systemów odpylania i/lub oczyszczaczy

powietrza.

- Zapewnić ą ę dobr wentylacj miejsca pracy i

czystość dzięki wyciągowi powietrza. Zamiatanie

lub nadmuch powoduje wzbijanie pyłu.

- Odzież ą ż ć ć ochronn nale y odkurza

lub pra

. Nie

przedmuchiwać, nie trzepać, nie czyścić

szczotką.

Patrz strona 2.

1 Klucz do uchwytu wiertarskiego (do uchwytu

wiertarskiego z wieńcem zębatym) *

Uchwyt wiertarski z wieńcem zębatym *

2 Szybkomocujący uchwyt wiertarski

Futuro Plus *

3 Ogranicznik głębokości wiercenia *

4 Uchwyt dodatkowy *

5 Przełącznik kierunku obrotów *

6 Przełącznik suwakowy wiercenie zwykłe/

wiercenie udarowe *

7 Przycisk blokady (włączenie cią łg e)

8 Przełącznik wahadłowy funkcji impulsowania*

9 Przycisk

10 Pokrę łt o nastawcze prędkości obrotowej *

* w zależ śno ci od wyposażenia / w zależ śno ci od

modelu

Przed uruchomieniem urządzenia należy

sprawdzić, czy podane na tabliczce

napięcie sieciowe i częstotliwość sieciowa

zgodne są

z cechami napię

cia sieciowego

w miejscu pracy .

Na zasilaniu elektrycznym zainstalować

wyłącznik róż ąnicowopr dowy (RCD) o

maks. prądzie wyzwalającym 30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Dla zapewnienia bezpiecznego

mocowania uchwytu wiertarskiego: Po

pierwszym wierceniu (obrót w prawo) należy mocno

dokręcić ś rubokr tem ę śrubę zabezpieczają ąc we

wnętrzu uchwytu. Uwaga, gwint lewoskrętny! (Patrz

rozdział 7.9)

6.1 Montaż uchwytu dodatkowego

(SB 650, SBE 650, SBE 650 Impuls)

Ze względów bezpieczeństwa zawsze

należy stosować dostarczony uchwyt

dodatkowy .

Otworzyć pierścień zaciskowy poprzez obrót

uchwytu dodatkowego

(4) w lewo. Nasunąć

uchwyt

dodatkowy na szyjkę

mocują ąc

urządzenia.

Wsunąć ogranicznik głębokości wiercenia (3).

Mocno dokrę ćci uchwyt dodatkowy pod

odpowiednim kątem w zależ śno ci od

zastosowania.

7.1 Przestawianie ogranicznika głębokości

wiercenia

(

SB 650, SBE 650, SBE 650 Impuls

)

Odkręcić uchwyt dodatkowy (4) . Ustawić

ogranicznik głębokości wiercenia (3) na wymaganą

głębokość i ponownie dokręcić uchwyt dodatkowy.

7.2 Włączanie i wyłączanie

W celu włączenia urządzenia należy nacisnąć

włącznik (9).

BE 650, SBE 650, SBE 650 Impuls: Prędkość

obrotową można zmieniać poprzez naciskanie na

przycisk.

W celu trwałego włączenia można zablokować

włącznik przy pomocy przycisku blokady włącznika

(7). W celu wyłączenia należy ponownie nacisnąć

włącznik.

Przy włączeniu cią łg ym urządzenie

pracuje w dalszym ciągu, nawet jeśli

zostanie wyrwane z r ki. Z tego wzglę ędu

urządzenie należy zawsze trzymać obiema

rękami za przewidziane uchwyty, przyjąć

bezpieczną pozycję i pracować w skupieniu.

7.3 Wybór prę śdko ci obrotowej

(BE 650, SBE 650, SBE 650 Impuls)

Wybrać pokrę łt em nastawczym (10) maksymalną

prędko dkość obrotową. Zalecane prę ści obrotowe

do wiercenia patrz strona 4.

7.4 Przełączanie wiercenie zwykłe/wiercenie

udarowe

(

SB 650, SBE 650, SBE 650 Impuls

)

Wybrać odpowiedni tryb pracy poprzez

przesunięcie przełącznika suwakowego (6).

Wiercenie

Wiercenie udarowe

W trybie wiercenia udarowego należy pracować z

du dkożą prę ścią obrotową.

Wiercenie udarowe i wiercenie zwykłe

tylko przy obrotach w praw stroną ę.

5. Przegląd

6. Uruchomienie

7. Użytkowanie

POLSKI pl

7.5 Wybór kierunku obrotów

(BE 650, SBE 650, SBE 650 Impuls)

Przełącznik kierunku obrotu (5) należy

przestawiać tylko przy zatrzymanym

silniku.

Wybór kierunku obrotu:

R = Obrót w prawo

L = Obrót w lewo

Uchwyt wiertarski musi być mocno

dokręcony do wrzeciona i śruba

zabezpieczająca we wnętrzu uchwytu

wiertarskiego mocno dokręcona ś ęrubokr tem.

(Uwaga, gwint lewoskrętny!)

W przeciwnym wypadku przy obrocie w lewo

(np. przy wkręcaniu/wykręcaniu) uchwyt

mógłby się odkręcić.

7.6 Włączanie, wyłączanie funkcji

impulsowania

(

SBE 650 Impuls

)

Nie wolno zbyt długo pracować z

włączoną funkcją impulsowania!

(Silnik może ulec przegraniu.)

Nacisnąć przełącznik wahadłowy funkcji impulso-

wania (8).

0 =Wyłączenie funkcji impulsowania

= Włączenie funkcji impulsowania

7.7 Wymiana narzędzia

Szybkomocujący uchwyt

wiertarski Futuro Plus (2)

Szybkomocują ący uchwyt wiertarski z tulej

metalową:

Patrz ilustracje, strona 2.

Wkładanie narzędzia. Trzymając za pierścień

uchwytowy (a) drugą ę ą r k

przekrę ćci

tuleję (b)

w kierunku "GRIP, ZU", aż zostanie pokonany

wyczuwalny opór mechaniczny.

Uwaga! Narzędzie teraz nie jest jeszcze

zamocowane! Krę ć łci mocno tak d ugo (musi być

przy tym słyszalne "klikanie"), aż dalsze

kręcenie nie będzie już możliwe - dopiero teraz

narzędzie jest bezpiecznie zamocowane.

W przypadku miękkiego chwyt narzędzia

ewentualnie trzeba dokrę ćci po krótkim czasie

wiercenia.

Otwieranie uchwytu wiertarskiego:

Trzymając za pierścień uchwytowy (a) drugą ę ą r k

przekręcić tuleję (b) w kierunku "AUF, RELEASE".

Zalecenie: Grzechotanie ewentualnie słyszalne po

otwarciu uchwytu wiertarskiego (uwarunkowane

funkcjonowaniem) zostaje wyłączone przeciwnym

obrotem tulei.

Przy bardzo mocno zamkniętym uchwycie

wiertarskim: Wyciągnąć wtyczkę przewodu

zasilającego. Przytrzymać uchwyt wiertarski

kluczem widełkowym przy głowicy uchwytu i

przekręcić tuleję (b) mocno w kierunku

"AUF, RELEASE".

Szybkomocują ący uchwyt wiertarski z tulej z

tworzywa sztucznego:

Patrz ilustracje, strona 2.

Wkładanie narzędzia. Trzymając za pierścień

uchwytowy (a) drugą ę r ką przekrę ćci tuleję (b) w

kierunku "GRIP, ZU", aż

dalsze krę

cenie nie będzie

już możliwe.

W przypadku miękkiego chwyt narzędzia

ewentualnie trzeba dokrę ćci po krótkim czasie

wiercenia.

Otwieranie uchwytu wiertarskiego:

Trzymaj k ąc za pierścień

uchwytowy (a) drug

ą rę ą

przekręcić tuleję (b) w kierunku "AUF, RELEASE".

Przy bardzo mocno zamkniętym uchwycie

wiertarskim: Wyciągnąć wtyczkę przewodu

zasilającego. Przytrzymać uchwyt wiertarski

kluczem widełkowym przy głowicy uchwytu i

przekręcić tuleję (b) mocno w kierunku

"AUF, RELEASE".

7.8 Wymiana narzędzia w uchwycie

wiertarskim z wieńcem zębatym (1)

Patrz ilustracje, strona 2.

Mocowanie narzędzia:

W o ył ż ć narzędzie i kluczem do uchwytu

wiertarskiego (1) równomiernie zacisnąć we

wszystkich 3 otworach.

Wyjmowanie narzędzia:

Otworzyć ń uchwyt wiertarski z wie cem zębatym (1)

kluczem do uchwytu wiertarskiego (1) i wyjąć

narzędzie.

7.9 Demontaż uchwytu wiertarskiego

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Do wkrę ęcania/wykr cania można odkrę ćci uchwyt

wiertarski. Wł ż ćo y

koń ęcówk

wkr

ę ątakow

bezpośrednio w gniazdo sześciokątne wrzeciona.

W zamocowanej tulei zaciskają ńcej do ko cówek

(jako akcesoria: nr zamów. 6.31281)

mocowana jest

końcówka wkrętakowa.

Szybkomocujący uchwyt wiertarski Futuro

Plus

Patrz strona 4, rysunek A.

Wykręcić ś ę ą ą śrub zabezpieczaj c - je li jest obecna.

Uwaga, gwint lewoskrętny!

Przytrzymać wrzeciono wiertarki kluczem

widełkowym. Poluzować uchwyt wiertarski lekkim

uderzeniem młotkiem gumowym we wsunięty klucz

sześciokątny i odkręcić.

Uchwyt wiertarski z wień ęcem z batym

Patrz strona 4, rysunek B.

Wykręcić ś ę ą ą śrub zabezpieczaj c - je li jest obecna.

Uwaga, gwint lewoskrętny!

Przytrzymać wrzeciono wiertarki kluczem

widełkowym. Poluzować uchwyt wiertarski lekkim

uderzeniem młotkiem gumowym we wsunięty klucz

do uchwytu wiertarskiego i odkręcić.

Czyszczenie szybkomocującego uchwytu

wiertarskiego:

Po dł ługotrwa ym użyciu przytrzymać uchwyt

8. Konserwacja

POLSKIpl

wiertarski otworem skierowanym pionowo w dół i

wielokrotnie całkowicie otwierać i zamykać.

Nagromadzony pył wypada z otwory. Zalecane jest

regularne stosowanie aerozolu czyszczącego do

szcz kach ęk mocujących i otworów w szczę

mocujących.

Należy stosować wyłącznie oryginalne akcesoria

Metabo.

Należy stosować wyłącznie akcesoria, które speł-

niają wymagania i parametry wymienione w niniej-

szej instrukcji eksploatacji.

Akcesoria należy mocować

bezpiecznie. Jeś

li urzą-

dzenie pracuje w uchwycie, to należy je dobrze

przymocować. Utrata kontroli nad urządzeniem

może spowodować obrażenia ciała.

Pełny zestaw akcesoriów patrz www.metabo.com

lub katalog główny.

Wszelkie naprawy elektronarzędzi mogą być

dokonywane wyłącznie przez fachowca!

W sprawie naprawy elektronarzędzia należy się

zwrócić do przedstawicielstwa Metabo. Adresy są

podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod

adresem www.metabo.com.

Należy przestrzegać krajowych przepisów dotyczą-

cych utylizacji zużytych urzą ńdze , opakowań i

akcesoriów zgodnie z ochroną ś rodowiska natural-

nego oraz zasadami recyklingu.

Dotyczy tylko państw UE: nie wolno

wyrzucać elektronarzędzi razem z odpadami

komunalnymi! Zgodnie z dyrektywą

europejską 2002/96/WE dotyczą ąc zużytego

sprzętu elektrycznego i elektronicznego oraz jej

stosowaniem zgodnym z prawem państwowym,

zużyte elektronarzędzia muszą być zbierane

osobno i podawane odzyskowi surowców wtórnych

zgodnemu z przepisami o ochronie środowiska.

Wyjaśnienia do informacji podanych na stronie 3.

Zastrzegamy sobie prawo do zmian

konstrukcyjnych.

P1= Nominalny pobór mocy

P2= Moc wyjściowa

n0= Prę łdkość obrotowa na biegu ja owym

n1= Prędkość obrotowa przy obciążeniu

nominalnym

s max. = Maksymalna liczba udarów

ø max. = Maksymalna średnica wiertła

G = Gwint wrzeciona wiertarki

H = Wrzeciono wiertarki z gniazdem

sześciokątnym

m = Ciężar bez przewodu zasilającego

D =Ś ąrednica szyjki mocuj cej

Wartości pomiarów ustalone w oparciu o EN 60745.

Urządzenie w klasie ochrony II

~ Prąd przemienny

Wyszczególnione dane techniczne obarczone są

błędem tolerancji (odpowiednio do obowiązujących

standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji

urządzenia elektrycznego i porównanie różnych

urządzeń elektrycznych. W zależności od

warunków użytkowania, stanu urządzenia elek-

trycznego lub narz dzi mocowanych rzeczywiste ę

obciążenie może być większe lub mniejsze.

Wartości te należy uwzglę ćdni dla oszacowania

przerw w pracy i faz mniejszego obciążenia. Ustalić

na podstawie odpowiednio dopasowanych

wartości szacunkowych środki ochronne dla użyt-

kownika, np. środki organizacyjne.

Całkowita wartość wibracji (suma wektorowa trzech

kierunków) ustalona zgodnie z EN 60745:

ah, ID = wartość emisji wibracji (wiercenie

udarowe w betonie)

ah, D = wartość emisji wibracji

(wiercenie w metalu)

Kh,ID,Kh,D=nieoznaczoność (wibracji)

Typowe poziomy ciśnienia akustycznego A:

LpA =poziom ciśnienia akustycznego

LWA = poziom mocy akustycznej

KpA, KWA = nieoznaczoność

Podczas pracy poziom hałasu może przekroczyć

wartość 80 dB(A).

Nosić ochraniacze słuchu!

9. Akcesoria

10. Naprawy

11. Ochrona środowiska

12. Dane techniczne

ΕΛΛΗΝΙΚΑ el

Πρωτότυπο οδηγιών χρήσης

Δηλώνουμε με ιδία ευθύνη: Αυτά τα δράπανα /

κρουστικά δράπανα, που αναγνωρίζονται μέσω

τύπου και αριθμού σειράς *1), ανταποκρίνονται σε

όλες τις σχετικές διατάξεις των οδηγιών *2) και

των προτύπων

*3). Τεχνικά έγγραφα στο

*4) -

βλέπε σελίδα 3.

SB 650, SBE 650, SBE 650 Impuls:

Το είναι κρουστικό δράπανο κατάλληλο για

τρύπημα χωρίς κρούση σε μέταλλο, ξύλο,

συνθετικό υλικό και παρόμοια υλικά για και

τρύπημα με κρούση σε σκυρόδεμα, πέτρα και

παρόμοια υλικά.

B 650, BE 650:

Το δράπανο είναι κατάλληλο τρύπημα για χωρίς

κρούση σε μέταλλο, , ξύλο συνθετικό υλικό και

παρόμοια υλικά.

BE 650, SBE 650, SBE 650 Impuls:

Το κατάλληλο εργαλείο είναι για σπειροτόμηση

και βίδωμα.

Για ζημιές που ενδέχεται να προκύψουν από τη μη

ενδεδειγμένη χρήση της την συσκευής φέρει

αποκλειστική ευθύνη ο χρήστης.

Πρέπει να τηρούνται οι γενικά αναγνωρισμένες

προδιαγραφές περί πρόληψης ατυχημάτων και οι

παραδιδόμενες υποδείξεις ασφαλείας.

Προσέξτε για τη δική προστασία σας

καθώς και για την προστασία του

ηλεκτρικού σας εργαλείου εκείνα τα

σημεία του κειμένου, που χαρακτηρίζο-

νται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του

κινδύνου τραυματισμού διαβάστε τις

οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις

υποδείξεις ασφαλείας και όλες τις

οδηγίες. Η μη τήρηση των υποδείξεων ασφα-

λείας και των οδηγιών μπορεί να προκαλέσει

ηλεκτροπληξία, πυρκαγιά και/ ή σοβαρούς τραυ-

ματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες για μελλοντική χρήση.

Παραχωρήστε σε άλλους το ηλεκτρικό σας εργα-

λείο μόνο μαζί έγ με αυτά τα γραφα.

Κατά τη χρήση των κρουστικών δράπανων

φοράτε ωτοασπίδες. Η επίδραση του θορύβου

μπορεί να προκαλέσει απώλεια της ακοής.

Χρησιμοποιείτε την πρόσθετη χειρολαβή που

συνοδεύει το εργαλείο. Η απώλεια του ελέγχου

μπορεί να οδηγήσει σε τραυματισμούς.

Όταν εκτελείτε εργασίες, στις οποίες το

ηλεκτρικό συναντήσει εργαλείο μπορεί να

καλυμμένους ηλεκτρικούς αγωγούς ή το δικό

του ηλεκτρικό καλώδιο, κρατάτε το εργαλείο

από τις μονωμένες επιφάνειες λαβής. Η

επαφή μ’ έναν ηλεκτροφόρο αγωγό μπορεί να

θέσει επίσης τα του μεταλλικά μέρη εργαλείου

υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

Προτού να πραγματοποιήσετε μία οποιαδήποτε

ρύθμιση συντήρηση ή, τραβήξτε το φις από την

πρίζα.

Προσέξτε τους αγωγούς αερίου και ρεύματος

καθώς και τους σωλήνες του νερού!

Αποφεύγετε το ακούσιο ξεκίνημα: Απασφαλίζετε

πάντοτε το διακόπτη, όταν απομακρύνετε το φις

από την πρίζα του ρεύματος ή όταν παρουσιαστεί

μια διακοπή ρεύματος.

Μην πιάνετε το περιστρεφόμενο εξάρτημα!

Απομακρύνετε γρέ τα ζια και όμοια υλικά μόνον,

όταν το εργαλείο είναι ακινητοποιημένο.

Προσοχή στο σκληρό βίδωμα βίδωμα ( βιδών με

μετρικό σπείρωμα ή σπείρωμα ίντσας σε χάλυβα)!

Μπορεί να κοπεί η κεφαλή της βίδας ή μπορούν να

εμφανιστούν υψηλές ροπές αντίδρασης.

Όταν το εξάρτημα εργασίας σφίξει ή μαγκώσει

παρουσιάζονται μεγάλες δυνάμεις. Πρέπει να

κρατάτε το εργαλείο πάντοτε δυνατά, να έχετε

μια σταθερή και στάση να εργάζεστε

συγκεντρωμένοι στην εργασία σας.

Στερεώνετε τα μικρά επεξεργαζόμενα κομμάτια.

Π χ. . με σφίξιμο σε μια μέγγενη.

Μείωση επιβάρυνσης από σκόνη:

Σωματίδια, τα οποία δημιουργούνται κατά

την εργασία με το παρόν εργαλείο,

ενδέχεται να περιέχουν ουσίες, οι οποίες μπορεί

να προξενήσουν καρκίνο, αλλεργικές

αντιδράσεις, νοσήματα του αναπνευστικού

συστήματος, γενετικές ανωμαλίες ή άλλες

βλάβες της αναπαραγωγής. Ορισμένα

παραδείγματα αυτών των ουσιών τα είναι εξής:

Μόλυβδος (σε μολυβδούχα επιχρίσματα), ορυκτή

σκόνη (από δομικούς λίθους, σκυρόδεμα και τα

παρόμοια), πρόσθετες ουσίες για την

επεξεργασία ξυλείας (χρωμικό, μέσα προστασίας

ξυλείας ξυλ), ορισμένα είδη είας (όπως σκόνη

δρυός ή οξιάς), μέταλλα, αμίαντος.

Ο κίνδυνος εξαρτάται από τη διάρκεια, στην οποία

ο ή χρήστης άτομα που βρίσκονται κοντά

εκτίθενται στην επιβάρυνση.

Αυτά σωματίδια τα δεν πρέπει να εισχωρήσουν

στο σώμα.

1. Δήλωση συμμόρφωσης

2. Χρήση σύμφωνα με τον

σκοπό προορισμού

3. Γενικές υποδείξεις

ασφαλείας

4. Ειδικές υποδείξεις

ασφαλείας

ΕΛΛΗΝΙΚΑel

Για να μειωθεί η επιβάρυνση από αυτές τις ουσίες:

Φροντίστε για καλό αερισμό του χώρου εργασίας

και φοράτε κατάλληλο εξοπλισμό προστασίας

όπως μάσκες προστασίας της αναπνοής, οι οποίες

μπορούν να φιλτράρουν μικρά μικροσκοπικά

σωματίδια.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το

προσωπικό, την περίπτωση εφαρμογής και το

σημείο χρήσης (π χ. . κανονισμοί εργασιακής

ασφάλειας, απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο

σημείο της δημιουργίας τους, αποφύγετε τις

συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε τα κατάλληλα εξαρτήματα. Έτσι

φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο

περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα

αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους

εξής τρόπους:

- στρέφοντας τα εξερχόμενα σωματίδια και τη

σκόνη απαερίων του εργαλείου όχι πάνω σας ή

προς άτομα που βρίσκονται κοντά σας ή πάνω

σε συσσωρευμένη σκόνη,

- χρησιμοποιώντας μία εγκατάσταση

αναρρόφησης και/ ή μία συσκευή καθαρισμού

του αέρα,

- αερίζοντας καλά τον χώρο εργασίας και

διατηρώντας τον καθαρό αναρροφώντας τους

ρύπους. Το σκούπισμα ή το ξεφύσημα

στ ροβιλίζει τη σκόνη.

- Αναρροφάτε ή πλένετε την ενδυμασία

προστασίας. Μην ξεφυσάτε, χτυπάτε ή

καθαρίζετε με βούρτσες.

Βλέπε σελίδα 2.

1 Κλειδί τσοκ τσοκ (για γραναζωτό ) *

2 Γραναζωτό τσοκ *

3 Ταχυτσόκ Futuro Plus *

4 Οδηγός βάθους τρυπήματος *

5 Πρόσθετη χειρολαβή *

6 Διακόπτης αλλαγής της κατεύθυνσης

περιστροφής *

7 / Συρόμενος διακόπτης για τρύπημα τρύπημα

με κρούση *

8 Διακόπτης μοχλού για λειτουργία

στροφορμής*

9 Κουμπί σταθεροποίησης (συνεχής

λειτουργία)

10 Πληκτροδιακόπτης

11 Τροχίσκος ρύθμισης για την προεπιλογή του

αριθμού των στροφών *

* ανάλογα τον εξοπλισμό / ανάλογα το μοντέλο

Πριν τη θέση σε λειτουργία ελέγξτε, εάν

η η τάση και συχνότητα που

αναφέρονται στην πινακίδα τύπου

ταυτίζονται με τα στοιχεία του ηλεκτρικού

σας δικτύου.

Συνδέετε πάντα προηγουμένως ένα

ρελέ διαρροής μέγ FI (RCD) με . ρεύμα

ενεργοποίησης 30 mA.

BE 650, SBE 650, SBE 650 Impuls:

Για την εξασφάλιση της ασφαλούς

συγκράτησης του τσοκ: Μετά το πρώτο

τρύπημα (δεξιόστροφα) ξανασφίξτε δυνατά με

ένα εσωτερικό κατσαβίδι τη βίδα ασφάλισης στο

του τσοκ . Προσοχή αριστερόστροφο σπείρωμα!

( Βλέπε στο κεφάλαιο 7.9)

6.1 Συναρμολόγηση της πρόσθετης

χειρολαβής

(SB 650, SBE 650, SBE 650 Impuls)

Για λόγους ασφαλείας χρησιμοποιείτε

πάντοτε τη συνημμένη πρόσθετη

χειρολαβή.

Ανοίξτε το δακτύλιο σύσφιγξης, περιστρέφοντας

αριστερά χειρολαβή την πρόσθετη (5). Περάστε

την πρόσθετη χειρολαβή πάνω στο λαιμό

σίσφιγξης του εργαλείου. Τοποθετήστε τον

οδηγό βάθους τρυπήματος (4). Σφίξτε δυνατά την

πρόσθετη χειρολαβή ανάλογα με την εφαρμογή

στην επιθυμητή γωνία.

7.1 Ρύθμιση του οδηγού βάθους

τρυπήματος

(

SB 650, SBE 650, SBE 650 Impuls

)

Λύστε την πρόσθετη χειρολαβή (5). Ρυθμίστε τον

οδηγό βάθους τρυπήματος (4) στο επιθυμητό

βάθος τρυπήματος και σφίξτε ξανά την πρόσθετη

χειρολαβή.

7.2 Ενεργοποίηση/Απενεργοποίηση

Για την ενεργοποίηση του εργαλείου πιέστε τον

πληκτροδιακόπτη (10).

BE 650, SBE 650, SBE 650 Impuls: Ο αριθμός των

στροφών μπορεί να αλλάξει πιέζοντας προς τα

μέσα το πληκτροδιακόπτη.

Για τη συνεχή λειτουργία μπορεί να ασφαλιστεί ο

πληκτροδιακόπτης μέσω του κουμπιού

σταθεροποίησης (9). Για την απενεργοποίηση της

συνεχούς λειτουργίας, πατήστε ξανά τον

πληκτροδιακόπτη.

Σε περίπτωση συνεχούς λειτουργίας το

εργαλείο εξακολουθεί να λειτουργεί,

όταν σας ξεφύγει από το χέρι. Γι’ αυτό να

κρατάτε το εργαλείο πάντοτε καλά με τα δύο

χέρια από τις προβλεπόμενες χειρολαβές, να

στέκεστε σταθερά και να εργάζεστε

συγκεντρωμένοι.

7.3 Προεπιλογή αριθμού στροφών

(BE 650, SBE 650, SBE 650 Impuls)

Στον τροχίσκο προεπιλέξτε ρύθμισης (11) το μέγιστο

αριθμό αριθμός στροφών. Συνιστούμενος στροφών

για τρύπημα , βλέπε σελίδα 4.

7.4 Αλλαγή /λειτουργίας για τρύπημα

τρύπημα με κρούση

(

SB 650, SBE 650, SBE 650 Impuls

)

5. Επισκόπηση

6. Θέση σε λειτουργία

7. Χρήση

ΕΛΛΗΝΙΚΑ el

Επιλέξτε τον επιθυμητό τρόπο λειτουργίας,

σπρώχνοντας το συρόμενο διακόπτη (7).

Τρύπημα

Τρύπημα με κρούση

Στη λειτουργία τρυπήματος με κρούση να

εργάζεστε με υψηλό αριθμό στροφών.

Τρύπημα με κρούση και τρύπημα μόνο

δεξιόστροφα.

7.5 Επιλογή κατεύθυνσης περιστροφής

(BE 650, SBE 650, SBE 650 Impuls)

Ο χειρισμός του διακόπτη αλλαγής της

κατεύθυνσης περιστροφής (6)

επιτρέπεται μόνο με ακινητοποιημένο τον

κινητήρα.

Επιλογή κατεύθυνσης περιστροφής:

R = Δεξιόστροφα

L = Αριστερόστροφα

Το τσοκ πρέπει να βιδωθεί δυνατά πάνω

στον άξονα και η βίδα ασφάλισης στο

εσωτερικό του να τσοκ πρέπει σφιχτεί καλά

με ένα κατσαβίδι. (Προσοχή αριστερόστροφο

σπείρωμα!)

Θα

μπορούσε διαφορετικά να λυθεί κατά την

αριστερόστροφη κίνηση κατά (π χ. . το

βίδωμα).

7.6 Ενεργοποίηση, απενεργοποίηση της

λειτουργίας στροφορμής

(

SBE 650 Impuls

)

Μην εργάζεστε για μεγάλο χρονικό

διάστημα με ενεργοποιημένη τη

λειτουργία στροφορμής! (Ο κινητήρας

μπορεί να υπερθερμανθεί.)

Πατήστε το διακόπτη μοχλού για τη λειτουργία

στροφορμής (8).

0 =Λειτουργία στροφορμής απενεργοποιημένη

= Λειτουργία στροφορμής ενεργοποιημένη

7.7 Αλλαγή εξαρτήματος

με ταχυτσόκ Futuro Plus (3)

Ταχυτσόκ με μεταλλικό χιτώνιο:

Βλέπε εικόνες, σελίδα 2.

Τοποθετήστε το το εξάρτημα. Κρατήστε

δακτυλίδι συγκράτησης (a) και με το άλλο χέρι

γυρίστε το δακτύλιο (b) προς την κατεύθυνση

"GRIP, ΚΛΕΙΣΤΟ", ώσπου να υπερνικηθεί η

αισθητή μηχανική αντίσταση.

Προσοχή! Το εξάρτημα δεν είναι ακόμα

σφιγμένο! Συνεχίστε δυνατά την περιστροφή

τόσο (ταυτόχρονα πρέπει να ακούγεται το

χαρακτηριστικό "κλικ")), ώσπου να μην είναι

πλέον δυνατή καμία περαιτέρω περιστροφή -

τότε μόνο είναι το εξάρτημα στα σίγουρα

σφιγμένο.

Σε περίπτωση μαλακού στελέχους εξαρτήματος

πρέπει ενδεχομένως μετά από σύντομο χρόνο

λειτουργίας να ξανασφιχτεί το εξάρτημα.

Ανοίξτε το τσοκ:

Κρατήστε το δακτυλίδι συγκράτησης (a) και με το

άλλο χέρι γυρίστε το δακτύλιο (b) προς την

κατεύθυνση "AUF, RELEASE".

Υπόδειξη: Το κροτάλισμα, που ενδεχομένως

ακούγεται μετά το άνοιγμα του τσοκ (λόγω

λειτουργίας), απενεργοποιείται με την αντίθετη

περιστροφή του δακτύλιου.

Σε περίπτωση πολύ σφιχτά κλεισμένου τσοκ:

Τραβήξτε από την πρίζα το ρευματολήπτη.

Κοντράρετε το τσοκ με ένα γερμανικό κλειδί στην

κεφαλή του τσοκ το και στρέψτε δακτύλιο (b)

δυνατά προς την κατεύθυνση

"AUF, RELEASE".

Ταχυτσόκ με πλαστικό χιτώνιο:

Βλέπε εικόνες, σελίδα 2.

Τοποθετήστε το το εξάρτημα. Κρατήστε

δακτυλίδι συγκράτησης (a) και με το άλλο χέρι

γυρίστε το δακτύλιο (b) προς την κατεύθυνση

"GRIP, ΚΛΕΙΣΤΟ", ώσπου να μην είναι πλέον

δυνατή καμία επιπλέον περιστροφή.

Σε περίπτωση μαλακού στελέχους εξαρτήματος

πρέπει ενδεχομένως μετά από σύντομο χρόνο

λειτουργίας να ξανασφιχτεί το εξάρτημα.

Ανοίξτε το τσοκ:

Κρατήστε το δακτυλίδι συγκράτησης (a) και με το

άλλο χέρι γυρίστε το δακτύλιο (b) προς την

κατεύθυνση "AUF, RELEASE".

Σε περίπτωση πολύ σφιχτά κλεισμένου τσοκ:

Τραβήξτε από την πρίζα το ρευματολήπτη.

Κοντράρετε το τσοκ με ένα γερμανικό κλειδί στην

κεφαλή του τσοκ το και στρέψτε δακτύλιο (b)

δυνατά προς την κατεύθυνση "AUF, RELEASE".

7.8 Αλλαγή εξαρτήματος

με γραναζωτό τσοκ (2)

Βλέπε εικόνες, σελίδα 2.

Σφίξιμο εξαρτήματος:

Τοποθετήστε το εξάρτημα και σφίξτε με το κλειδί

τσοκ (1) ομοιόμορφα και στις 3 οπές.

Αφαίρεση εξαρτήματος:

Ανοίξτε το τσοκ γραναζωτό (2) με το τσοκ κλειδί

(1) και .αφαιρέστε το εξάρτημα

7.9 Αφαίρεση του τσοκ

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

Για το το βίδωμα μπορεί να ξεβιδωθεί τσοκ.

Τοποθετήστε κατσαβιδόλαμα την απευθείας στο

εσωτερικό εξάγωνο του άξονα.

Σε περίπτωση τοποθετημένης της υποδοχής

σύσφιγξης κατσαβιδόλαμας

( ως εξάρτημα: αριθ.

παραγγελίας 6.31281)

συγκρατείται η

κατσαβιδόλαμα.

Ταχυτσόκ Futuro Plus

Βλέπε σελίδα 4, εικόνα A.

Ξεβιδώστε τη βίδα ασφάλισης - εάν υπάρχει.

Προσοχή αριστερόστροφο σπείρωμα!

Κοντράρετε το του άξονα δράπανου με ένα

γερμανικό κλειδί. Χαλαρώστε το τσοκ, κτυπώντας

ελαφρά ένα με ένα λαστιχένιο σφυρί πάνω σε

σφιγμένο εξαγωνικό κλειδί και ξεβιδώστε το.

ΕΛΛΗΝΙΚΑel

Γραναζωτό τσοκ

Βλέπε σελίδα 4, εικόνα B.

Ξεβιδώστε τη βίδα ασφάλισης - εάν υπάρχει.

Προσοχή αριστερόστροφο σπείρωμα!

Κοντράρετε το του άξονα δράπανου με ένα

γερμανικό κλειδί. Χαλαρώστε το τσοκ, κτυπώντας

ελαφρά με ένα λαστιχένιο σφυρί πάνω στο

τοποθετημένο κλειδί τσοκ το και ξεβιδώστε .

Καθαρισμός του ταχυτσόκ:

Μετά από χρήση μεγάλου χρόνου κρατήστε το

τσοκ το με άνοιγμα κάθετα προς τα κάτω και

ανοιγοκλείστε το εντελώς πολλές φορές. Η

συγκεντρωμένη σκόνη πέφτει από το άνοιγμα.

Συνίσταται η τακτική εφαρμογή σπρέι καθαρισμού

στις σιαγόνες σύσφιγξης και στα ανοίγματα των

σιαγόνων σύσφιγξης.

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της

Metabo.

Χρησιμοποιείτε μόνο εξαρτήματα, τα οποία

πληρούν τις απαιτήσεις και τα χαρακτηριστικά

στοιχεία που αναφέρονται σε αυτές τις οδηγίες

λειτουργίας.

Τοποθετείτε το εξάρτημα με ασφάλεια. Όταν

χρησιμοποιείται το εργαλείο σε ένα στήριγμα:

Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια

του ελέγχου μπορεί να οδηγήσει σε τραυματι-

σμούς.

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε

www.metabo.com ή στον κύριο κατάλογο.

Οι επισκευές των ηλεκτρικών εργαλείων

επιτρέπεται να μόνον διενεργούνται από

ηλεκτροτεχνίτες!

Με ηλεκτρικά εργαλεία

Metabo

που έχουν ανάγκη

επισκευής απευθυνθείτε παρακαλώ στην

αντίστοιχη αντιπροσωπία της Metabo.

Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να

τους κατεβάσετε στη διεύθιυνση

www.metabo.com.

Τηρείτε τους εθνικούς κανονισμούς για την

απόσυρση σύμφωνα με τους κανόνες προστασίας

του των περιβάλλοντος και για την ανακύκλωση

άχρηστων εργαλείων, συσκευασιών και εξαρτη-

μάτων.

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα

ηλεκτρικά εργαλεία στα οικιακά

απορρίµµατα! Σύμφωνα ε µ την Ευρωπαϊκή

Οδηγία 2002/96/ΕΚ περί ηλεκτρικών και

ηλεκτρονικών συσκευών και την ενσωµάτωσή της

στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει

να να συλλέγονται ξεχωριστά και επιστρέφονται

για ανακύκλωση µε τρόπο φιλικό προς το

περιβάλλον.

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3.

Διατηρούμε το δικαίωμα για αλλαγές , που

εξυπηρετούν την τεχνική πρόοδο.

P1= Ονομαστική ισχύς

P2= Αποδιδόμενη ισχύς

n0 = Αριθμός στροφών χωρίς φορτίο

n1 = Αριθμός στροφών στο ονομαστικό

φορτίο

s max. = Μέγιστος αριθμός κρούσεων

ø max. = Μέγιστη διάμετρος τρυπήματος

G = Σπείρωμα άξονα του δράπανου

H = Άξονας δράπανου με εσωτερικό

εξάγωνο

m = Βάρος χωρίς καλώδιο σύνδεσης στο

ρεύμα

D = Διάμετρος λαιμού σύσφιγξης

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο

EN 60745.

Εργαλείο της κατηγορίας βαθμού

προστασίας II

~ Εναλλασσόμενο ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με

ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες

τεχνικές προδιαγραφές).

Τιμές εκπομπής

Αυτές οι τιμές καθιστούν δυνατή εκτί την -

μηση των του εκπομπών ηλεκτρικού εργαλείου

και τη σύγκριση διαφόρων ηλεκτρικών εργα-

λείων. Ανάλογα με τις συνθήκες εργασίας, την

κατάσταση του ηλεκτρικού εργαλείου ή των εξαρ-

τημάτων εργασίας μπορεί το πραγματικό φορτίο

να είναι υψηλότερο ή χαμηλότερο. Για την εκτί-

μηση λάβετε υπόψη τα διαλείμματα εργασίας και

τις φάσεις μικρού φορτίου. Με βάση τις αντί-

στοιχες προσαρμοσμένες τιμές εκτίμησης καθο-

ρίστε μέτρα προστασίας για το χρήστη, π χ. . οργα-

νωτικά μέτρα.

Συνολική τιμή κραδασμών (διανυσματικό

άθροισμα τριών κατευθύνσεων) υπολογισμένη

σύμφωνα με το πρότυπο EN 60745:

ah, ID = Τιμή εκπομπής κραδασμών (τρύπημα με

κρούση σε μπετόν)

ah, D = Τιμή εκπομπής κραδασμών (τρύπημα σε

μέταλλο)

Kh,ID,Kh,D= )Ανασφάλεια (ταλάντωση

Τυπικές ηχητικές στάθμες, αξιολόγηση Α:

LpA = Στάθμη ηχητικής πίεσης

L WA = Στάθμη ηχητικής ισχύος

KpA, KWA = Ανασφάλεια

Κατά την εργασία μπορεί να υπάρξει υπέρβαση

της στάθμης θορύβου των 80 dB(A).

Χρησιμοποιείτε προστασία ακοής

(ωτασπίδες)!

8. Συντήρηση

9. Εξαρτήματα

10. Επισκευή

11. Προστασία περιβάλλοντος

12. Τεχνικά στοιχεία

MAGYAR hu

Eredeti üzemeltetési útmutató

Kizárólagos felelősségünk tudatában kijelentjük:

Ezek a fúrógépek/ütvefúrógépek – típus és

sorozatszám alapján történő azonosítással *1) –

megfelelnek az irányelvek *2) és szabványok *3)

összes idevonatkozó rendelkezéseinek. A Műszaki

dokumentációt *4) - lásd a 3. oldalon.

SB 650, SBE 650, SBE 650 Impuls:

Az ütvefúrógépet fémben, fában, műanyagban és

hasonló anyagokban történő ütés nélküli fúrásra,

valamint betonban, kőben és hasonló anyagokban

történő ütvefúrásra tervezték.

B 650, BE 650:

A fúrógép alkalmas fém, fa, műanyag és hasonló

anyagok ütés nélküli fúrására.

BE 650, SBE 650, SBE 650 Impuls:

A gépet menetvágásra és csavarozásra tervezték.

A nem rendeltetésszerű használat során

keletkezett károkért a felhasználó felel.

Az általános balesetmegelőzési előírásokat és a

mellékelt biztonsági utasításokat figyelembe kell

venni.

Saját testi épsége és elektromos kézi-

szerszáma védelme érdekében tartsa be

az ezzel a szimbólummal jelölt szövegré-

szekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély

csökkentése érdekében olvassa át a hasz-

nálati utasítást.

FIGYELMEZTETÉS Olvassa át az összes

biztonsági utasítást és előírást. A bizton-

sági tudnivalók és utasítások betartásának elmu-

lasztása elektromos áramütést, tüzet és/vagy

súlyos személyi sérüléseket okozhat.

Kérjük, gondosan őrizze meg valamennyi

biztonsági útmutatót és előírást a jövőben.

Csak ezekkel a dokumentumokkal együtt adja

tovább másnak az elektromos kéziszerszámot.

Az ütvefúrógép használata során viseljen

hallásvédő

felszerelést.

A zajhatás

halláskárosodást okozhat.

Használja a géppel szállított kiegészítő

fogantyút. A gép fölötti uralom elvesztése

sérüléshez vezethet.

A gépet a szigetelt markolatnál fogva tartsa

meg, ha olyan munkálatokat végez, melyeknél

a betétszerszám rejtett elektromos vezetékbe

vagy a saját hálózati kábelébe vághat. A

feszültség alatt álló vezeték érintése a gép fém

részeit is feszültség alá helyezheti, és ez elek-

tromos áramütést okozhat.

A hálózati dugót húzza ki a csatlakozó aljzatból,

mielőtt egy beállítást vagy karbantartást végez el.

Ügyeljen a gáz-, áram- és vízvezetékekre!

Kerülje el a véletlenszerű indítást: mindig oldja ki a

kapcsolót, ha a csatlakozódugót kihúzza a

csatlakozóaljzatból, vagy ha áramszünet lép fel.

Ne érjen hozzá a forgásban lévő ű f részlaphoz!

A forgácsot és fűrészport csak olyankor szabad

eltávolítani, amikor a gép le van állítva.

Járjon el óvatosan kemény csavarozási esetnél

(metrikus vagy hüvelykmenetű csavarok acélba

való becsavarása esetén)! A csavarfej leszakadhat,

ill. erős visszaható forgatónyomaték jelentkezhet.

Ha a használt szerszám beszorul vagy beakad,

akkor jelentős erők lépnek fel. A gépet mindig

erősen tartsa, biztos állást foglaljon el, és a

munkára koncentrálva dolgozzon.

A kisebb munkadarabokat rögzítse. Pl. úgy, hogy

egy satuba fogja be őket.

A porterhelés csökkentése:

A géppel való munkavégzés során keletkező

részecskék rákkeltő, allergiás reakciót kiváltó,

légúti megbetegedéseket, születési hibákat vagy

egyéb reprodukciós károsodásokat okozó

anyagokat tartalmazhatnak. Néhány példa az ilyen

anyagokra: ólom (ólomtartalmú réteg), ásványi por

(falazatból, betonból, stb.), fakezelés kiegészítő

anyagai (kromát, favédő anyagok), egyes fafajták

(mint tölgy- vagy bükkfa por) fémek, azbeszt.

A kockázat függ attól, hogy a felhasználó vagy a

közelben tartozkodó személyek mennyi ideig

vannak ezen terhelésnek kitéve.

Figyeljen arra, hogy ne kerüljön a testébe

részecske.

Ezen anyagok okozta terhelés csökkentése

érdekében: gondoskodjon a munkavégzés

területének jó szellő őzésér l és viseljen megfelelő

védőfelszerelést, mint pl. olyan álarcot, amely

képes a mikroszkópikus részecskék kiszűrésére.

Vegye figyelembe az anyagra, a személyzetre, a

felhasználásra és a felhasználás helyére vonatkozó

érvényes irányelveket (pl. munkavédelmi

előírásokat, hulladékeltávolítást).

Fogja fel a keletkező részecskéket, kerülje a

környezetbe való lerakódást.

Használjon megfelelő tartozékokat. Ezzel

kevesebb részecske jut ellenőrizetlenül a

környezetbe.

Használjon megfelelő porelszívó berendezést.

Csökkentse a porleterhelést a következők szerint:

- ne irányítsa magára, a közelben tartózkodó

személyekre vagy a lerakódott porra a kiáramló

részecskéket és a gépből kiáramló levegőt,

- használjon elszívó berendezést és/vagy

légtisztító berendezést,

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

szabályok

4. Különleges biztonsági

szabályok

MAGYARhu

- szellő őztesse megfelel en a munkavégzés

területét és tartsa azt porszívózással tisztán.

Seprés vagy lefújás felkavarja a port.

Szívja le vagy mossa ki a védőruházatot. Ne fújja

azt le, ne porolja ki vagy ne kefélje le.

Lásd a 2.

1 Tokmánykulcs (fogaskoszorús

fúrótokmányhoz) *

2 Fogaskoszorús fúrótokmány *

3 Gyorsbefogó-fúrótokmány Futuro Plus *

4 Fúrásmélységütköző *

5 Pótfogantyú *

6 Forgásirányváltó kapcsoló *

7 Fúrás/ütvefúrás tolókapcsoló *

8 Impulzusfunkció billenőkapcsolója *

9 Rögzítő űgomb (folyamatos m ködés)

10 Nyomókapcsoló

11 Fordulatszám-előválasztó tárcsa *

* kiviteltől függő / modelltől függő

Az üzembe helyezés előtt ellenőrizze,

hogy a szerszám típustábláján megadott

hálózati feszültség és frekvencia megfelel-e az

Ön által használt hálózat adatainak.

Kapcsoljon elé mindig egy max. 30 mA

kiváltó árammal ellátott FI-védőkapcsolót

(RCD).

BE 650, SBE 650, SBE 650 Impuls:

A fúrótokmány biztos tartásának

garantálása: az első ő fúrás elvégzését követ en

(jobbra forgás) húzza utána erősen a fúrótokmány

belsejében található biztosító csavart egy

csavarhúzó segítségével. Vigyázat! Balmenet!

(Lásd a 7.9 fejezetet)

6.1 Pótfogantyú szerelése

(SB 650, SBE 650, SBE 650 Impuls)

Biztonsági okokból mindig használja a

géppel szállított kiegészítő fogantyút.

A kiegészítő fogantyú (5) balra forgatásával nyissa

ki a szorítógyű űr t. Helyezze fel a kiegészítő

fogantyút a gép rögzítőnyakára. Tolja be a

fúrásmélység-ütközőt (4). A feladatnak megfelelő

szögben húzza meg erősen a kiegészítő fogantyút.

7.1 Fúrásmélységütköző átállítása

(

SB 650, SBE 650, SBE 650 Impuls

)

Oldja meg a kiegészítő fogantyút (5). Állítsa be a

fúrásmélység-ütközőt (4) a kívánt fúrásmélységre,

majd húzza meg újra a kiegészítő fogantyút.

7.2 Bekapcsolás - kikapcsolás

A szerszám indításához nyomja meg a

nyomókapcsolót (10).

BE 650, SBE 650, SBE 650 Impuls: a fordulatszám

a nyomókapcsoló megnyomásával változtatható

meg.

A folyamatos működéshez a nyomókapcsoló a

rögzítőgombbal (9) reteszelhető. A kikapcsoláshoz

nyomja meg ismét a nyomókapcsolót.

Folyamatos működésnél a berendezés

akkor is tovább forog, ha az a kezéből már

kicsavarodott. Ezért a készülékre felszerelt

fogantyúkat mindkét kézzel erősen meg kell

tartani, stabil állást elfoglalva, a munkára

koncentráltan kell dolgozni.

7.3 Fordulatszám előválasztás

(BE 650, SBE 650, SBE 650 Impuls)

Az állítókeréken (11) válassza a maximális

fordulatszámot. A fúráshoz ajánlott fordulatszámot

lásd a 4. oldalon

7.4 Fúrás/ütvefúrás átkapcsolás

(

SB 650, SBE 650, SBE 650 Impuls

)

A tolókapcsoló (7) eltolásával válassza ki a kívánt

üzemmódot.

Fúrás

Ütvefúrás

Az ütvefúrás üzemmódban nagy fordulatszámmal

dolgozzon.

Ütvefúrás és fúrás csak jobbmenetben.

7.5 Forgásirány választás

(BE 650, SBE 650, SBE 650 Impuls)

A forgásirány-kapcsolót (6) csak álló

motor esetében állítsa.

Forgásirány választás

R = jobbraforgás

L = balraforgás

A fúrótokmányt csavarozza rá erősen a

csavarorsóra és húzza meg er sen a ő

fúrótokmány belsejében található biztosító

csavart egy csavarhúzó segítségével.

(Vigyázat! Balmenet!)

Különben - vagyis ha a biztosító

csavar hiányzik - balra forgás közben

(pl. csavarozásnál) a tokmány kioldódhat.

7.6 Impulzusfunkció be-, kikapcsolás

(

SBE 650 Impuls

)

Ne dolgozzon sokáig a bekapcsolt impul-

zusfunkcióval! (A motor

túlmelegedhet.)

Az impulzusfunkció billenőkapcsolójának (8)

működtetése.

0 =Impulzusfunkció kikapcsolva

= Impulzusfunkció bekapcsolva

7.7 Szerszámcsere

gyorsbefogó-fúrótokmány

Futuro Plus (3)

Gyorsbefogó-fúrótokmány fém hüvellyel:

Lásd a 2. oldalon található ábrákat.

5. Áttekintés

6. Üzembe helyezés

7. Használat

MAGYAR hu

Szerszám behelyezése. Tartsa szorosan fogva a

tartógyű űr t (a), és a másik kezével fordítsa el a

"GRIP, ZU" (ZÁR) irányba a hüvelyt (b), míg le nem

győzte az érezhető mechanikus ellenállást.

Vigyázat! A szerszám ekkor még nincs

befogva! Az erőteljes forgatást addig folytassa

(ezalatt "kattanásokat" kell hallania ), amíg a

forgatás nem folytatható tovább - a szerszám csak

ekkor van biztonságosan befogva.

Ha a szerszám befogószára puha, akkor azt

valószínűleg után kell húzni rövid fúrási időtartam

után.

Fúrótokmány nyitása:

Tartsa szorosan fogva a tartógyű űr t (a) és a másik

kezével fordítsa el a "AUF, RELEASE" (NYIT)

irányba a hüvelyt.

Megjegyzés: A fúrótokmány kinyitása után esetleg

hallható kereplés (működési sajátosság) a hüvely

ellenirányú forgatásával megszüntethető.

Igen erősen meghúzott tokmány esetén: Húzza

ki a csatlakozódugót. Villáskulccsal rögzítse a

fúrótokmányt annak fejénél, majd a hüvelyt (b)

erőteljesen forgassa el az "AUF, RELEASE"

irányába.

Gyorsbefogó-fúrótokmány műanyag hüvellyel:

Lásd a 2. oldalon található ábrákat.

Szerszám behelyezése. Tartsa szorosan fogva a

tartógyű űr t (a) és a másik kezével fordítsa el a

"GRIP, ZU" (ZÁR) irányba a hüvelyt (b) addig, míg

tovább már nem tudja fordítani.

Ha a szerszám befogószára puha, akkor azt

valószínűleg után kell húzni rövid fúrási időtartam

után.

Fúrótokmány nyitása:

Tartsa szorosan fogva a tartógyű űr t (a) és a másik

kezével fordítsa el a "AUF, RELEASE" (NYIT)

irányba a hüvelyt.

Igen erősen meghúzott tokmány esetén: Húzza

ki a csatlakozódugót. Villáskulccsal rögzítse a

fúrótokmányt annak fejénél, majd a hüvelyt (b)

erőteljesen forgassa el az "AUF, RELEASE"

irányába.

7.8 Szerszámcsere

fogaskoszorús fúrótokmány (2)

Lásd a 2. oldalon található ábrákat.

Szerszám befogása:

Helyezze be a szerszámot és a tokmánykulcs (1)

segítségével húzza meg egyenletesen mind a

három furatban.

Szerszám kivétele:

Nyissa a fogaskoszorús fúrótokmányt (2) a

tokmánykulcs (1) segítségével és vegye ki a

szerszámot.

7.9 Fúrótokmány levétele

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

csavarozáshoz a fúrótokmány lecsavarhatja a

gépről. Helyezze be a csavarozó-bitet közvetlenül a

csavarorsó imbuszába.

A felhelyezett bit-szorítóhüvely

(tartozék, rendelési

száma: 6.31281)

megtartja a csavarhúzó-bitet.

Gyorsbefogó-fúrótokmány Futuro Plus

Lásd 4. oldal, A ábra.

Csavarja ki a biztosító csavart - amennyiben van

ilyen a gépen. Vigyázat! Balmenet!

Villáskulccsal rögzítse a fúróorsót. Oldja a

fúrótokmányt úgy, hogy egy gumikalapáccsal

enyhén ráüt a tokmányba befogott hatszögletű

csavarkulcsra, majd csavarja le a tokmányt.

Fogaskoszorús fúrótokmány

Lásd 4. oldal, B ábra.

Csavarja ki a biztosító csavart - amennyiben van

ilyen a gépen. Vigyázat! Balmenet!

Villáskulccsal rögzítse a fúróorsót. Oldja a

fúrótokmányt úgy, hogy egy gumikalapáccsal

enyhén ráüt a tokmányba behelyezett

fúrótokmánykulcsra, majd csavarja le a tokmányt.

A gyorsbefogó-fúrótokmány tisztítása:

Hosszabb használat után tartsa függőlegesen

lefelé a fúrótokmány nyílását, majd többször nyissa

meg és zárja be azt teljesen. A felgyülemlett por

kihullik a nyíláson. Javasoljuk, hogy a

szorítópofákat és azok nyílásait rendszeresen

tisztítsa meg tisztítóspray segítségével.

Csak eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat használjon, amelyek

megfelelnek az ebben a használati utasításban

megadott követelményeknek és adatoknak.

A tartozékokat biztosan helyezze fel. Ha a gépet

valamilyen tartóban üzemelteti: rögzítse biztosan a

gépet. A gép fölötti uralom elvesztése sérüléshez

vezethet.

A teljes tartozékprogramhoz lásd a

www.metabo.com honlapot vagy a főkatalógust.

Elektromos kéziszerszámot csak villamos

szakember javíthat!

A javításra szoruló Metabo elektromos

kéziszerszámokkal kérjük, forduljon Metabo

szakkereskedőjéhez. A címeket a

www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a

www.metabo.com oldalról.

Kövesse a helyi előírásokat a régi gépek, csomago-

lások és tartozékok környezetbarát ártalmatlanítá-

sával és újrahasznosításával kapcsolatban.

Csak EU-tagországok esetében: elektromos

kéziszerszámot soha ne dobjon háztartási

hulladék közé! Az elektromos és elektronikus

berendezések hulladékairól szóló 2002/96/EK

irányelv és annak nemzeti jogi átvétele értelmében

8. Karbantartás

9. Tartozékok

10. Javítás

11. Környezetvédelem

MAGYARhu

a használt elektromos kéziszerszámokat

szelektíven kell gyűjteni, és lehetővé kell tenni azok

környezetkímélő újrahasznosítását.

Az adatok értelmezését lásd a 3. oldalon.

A műszaki változtatás joga a továbbfejlesztés

érdekében fenntartva.

P1= névleges felvett teljesítmény

P2= leadott teljesítmény

n0= üresjárati fordulatszám

n1 = fordulatszám névleges terhelés során

s max. = maximális ütésszám

ø max. = maximális furatátmérő

G =fúrótengely-menet

H = hatszögletű (imbusz) fúrótengely

m = súly elektromos csatlakozókábel nélkül

D = befogónyak átmérője

A mérési eredményeket az EN 60745 szabvány

szerint határoztuk meg.

II. védelmi osztályú gép

~ Váltóáram

A fenti adatoknak tűrése van (a mindenkor

érvényben levő szabványoknak megfelelően).

Kibocsátási értékek

Ezek az értékek lehetővé teszik az elektromos

szerszám kibocsátási értékeinek meghatározását,

illetve különböző elektromos szerszámok összeha-

sonlítását. Az alkalmazási feltételektől, az elekt-

romos szerszám állapotától vagy a használt betét-

szerszámoktól függően a tényleges környezeti

terhelés nagyobbra vagy kisebbre is adódhat. A

becsléshez vegye figyelembe a munkaszüneteket

és az alacsonyabb környezeti terheléssel járó fázi-

sokat is. A megfelelően alkalmazott becsült értékek

alapján írjon elő védőintézkedéseket a felhasználó

számára, illetve hozzon szervezési intézkedéseket.

Eredő rezgés (a három különböző irányú rezgés

vektoriális összege) meghatározása az EN 60745

szabvány szerint:

ah, ID = rezgés-kibocsátási érték (ütvefúrás

betonba)

ah, D = rezgéskibocsátási érték (fúrás fémbe)

Kh,ID,Kh,D=bizonytalanság (rezgés)

Jellemző A-osztályú zajszint:

LpA = hangnyomásszint

LWA = hangteljesítményszint

KpA, KWA = bizonytalanság

Munka közben a zajszint túllépheti a 80 dB(A)-t.

Hordjon zajtompító fülvédőt!

12. Műszaki adatok

РУССКИЙ ru

Оригинальное руководство эксплуатации по

Настоящим мы заявляем со всей

ответственностью: Данные дрели/ударные

дрели с идентификацией по типу и серийному

номеру *1) отвечают всем действующим

требованиям директив *2) и норм *3).

Техническая документация для *4) - см. на

стр. 3.

SB 650, SBE 650, SBE 650 Impuls:

Ударная дрель предназначена для сверления

без удара металла, древесины, пластика и

других подобных материалов, а также для

ударного сверления бетона, камня и т. п.

B 650, BE 650:

Дрель предназначена для безударного

сверления металла, древесины, пластмассы и

других подобных материалов.

BE 650, SBE 650, SBE 650 Impuls:

Инструмент предназначен для нарезания

резьбы ввинчивания и .шурупов

За ущерб, возникший в результате

использования не по назначению,

ответственность несет только пользователь.

Необходимо соблюдать общепринятые правила

предотвращения несчастных случаев, а также

указания, приведенные в данном руководстве.

Для вашей собственной безопасности

и защиты электроинструмента от

повреждений соблюдайте указания,

отмеченные данным символом!

ПРЕДУПРЕЖДЕНИЕ! В целях снижения

риска травмирования прочтите руковод-

ство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ Прочтите! все

инструкции и указания по технике

безопасности. Невыполнение инструкций и

указаний по технике безопасности может

привести к поражению электрическим током,

возгоранию /и или к получению тяжелых травм.

Сохраните все инструкции и указания по

технике безопасности для будущего

владельца насадки.

Передавайте электроинструмент следующему

владельцу только вместе с этими документами.

При работе с ударными дрелями надевайте

наушники. Воздействие шума может привести

к потере слуха.

Эксплуатируйте инструмент с

дополнительной рукояткой, входящей в

комплект поставки. Потеря контроля над

инструментом может стать причиной получения

травм.

При выполнении работ вблизи скрытой

электропроводки или сетевого кабеля

самого электроинструмента держите

инструмент только за изолированные

поверхности. Контакт с токопроводящим

кабелем может вызвать подачу напряжения на

металлические инструмента части и стать

причиной удара током.

До либо проведения каких- настроек или работ

по техническому обслуживанию вынимайте

сетевую вилку из розетки.

Обращайте внимание на электропроводку,

газопроводные и водопроводные магистрали!

Не допускайте непреднамеренного пуска:

всегда снимайте блокировку с выключателя,

если розетки если вилка была вынута из или

произошел сбой в подаче тока.

Не прикасайтесь к вращающимся деталям

инструмента!

Удаляйте опилки и тому подобное только после

полной остановки инструмента.

Соблюдайте осторожность при сложном

завинчивании (завинчивание шурупов с

метрической или дюймовой резьбой в сталь)!

Головка винта могут может быть сорвана, или

возникнуть высокие реактивные крутящие

моменты.

В случае заклинивания или заедания

инструмента возникает сильная отдача. Всегда

крепко держите инструмент, выбирайте

наиболее устойчивое положение и будьте

внимательны при выполнении работы.

Закрепляйте мелкие обрабатываемые детали,

например, зажимайте в тиски.

Снижение пылевой нагрузки:

Частицы, образующиеся при работе с

данным инструментом, могут содержать

вещества, которые способствуют развитию

рака, появлению аллергических реакций,

заболеваний дыхательных путей, врожденных

дефектов и прочих заболеваний

репродуктивной системы. Несколько примеров

подобных веществ: свинец (в содержащем

свинец ЛКП), минеральная пыль (из

строительного кирпича, бетона и т. п.), добавки

для обработки древесины (соль хромовой

кислоты, средства защиты древесины),

некоторые виды древесины (например, пыль от

дуба или бука), металлы, асбест.

1. Декларация соответствия

2. Использование по

назначению

3. Общие указания по технике

безопасности

4. Специальные указания по

технике безопасности

РУССКИЙru

Степень риска зависит от продолжительности

воздействия этих веществ на пользователя или

находящихся вблизи людей.

Не допускайте попадания частиц

обрабатываемого материала в организм.

Для уменьшения вредного воздействия этих

веществ: обеспечьте хорошую вентиляцию

рабочего места и носите подходящие средства

защиты, например, респираторы, которые

способны отфильтровывать микроскопические

частицы.

Соблюдайте директивы, распространяющиеся

на обрабатываемый материал, персонал,

вариант применения и место проведения работ

( например, положение об охране труда,

утилизации).

Обеспечьте удаление образующихся частиц, не

допускайте образования отложений в

окружающем пространстве.

Используйте только подходящую оснастку. Это

позволит сократить количество частиц,

неконтролируемо выбрасываемых в

окружающую среду.

Используйте подходящее вытяжное

устройство.

Уменьшить пылевую нагрузку вам помогут

следующие меры:

- не направляйте выходящие из инструмента

частицы и отработанный на воздух себя,

находящихся рядом людей или скопления

пыли;

- / используйте вытяжное устройство и или

воздухоочиститель;

- хорошо проветривайте рабочее место и

содержите его в чистоте с помощью пылесоса.

Подметание или выдувание только поднимает

пыль в воздух.

- Обрабатывайте пылесосом или стирайте

защитную одежду. Не продувайте одежду

воздухом, не не выбивайте и сметайте с нее

пыль.

См. с. 2.

1 Ключ сверлильного патрона

( для патрона с зубчатым венцом) *

2 Патрон с зубчатым венцом *

3 Быстрозажимной патрон Futuro Plus *

4 Ограничитель глубины *

5 Дополнительная рукоятка *

6 Переключатель направления вращения *

7 /Переключатель режимов Сверление

Ударное сверление

8 *Переключатель импульсного режима

9 Стопорная кнопка

( )продолжительное включение

10 Нажимной переключатель

11 Установочное колесико для

предварительного выбора частоты

вращения *

* в зависимости от комплектации/ в

зависимости от модели

Перед вводом в эксплуатацию

проверьте соответствуют, ли

напряжение и частота указанные сети, на

заводской табличке, параметрам сети

электропитания.

Перед инструментом всегда

подключайте автомат защиты от тока

утечки (УЗО) с макс. током отключения

30 мА.

BE 650, SBE 650, SBE 650 Impuls:

Для обеспечения надежности

фиксации сверлильного патрона: после

первого сверления (правое вращение) затяните

с помощью отвертки стопорный винт внутри

патрона. Левая резьба! (см. раздел 7.9)

6.1 Монтаж дополнительной рукоятки

(SB 650, SBE 650, SBE 650 Impuls)

Из соображений безопасности всегда

применяйте дополнительную рукоятку,

входящую в комплект поставки.

Разожмите зажимное кольцо поворотом

дополнительной рукоятки (5) в левую сторону.

Наденьте дополнительную рукоятку на шейку

зажима инструмента. Вставьте ограничитель

глубины сверления (4). Прочно затяните

дополнительную требуемым рукоятку под

углом в зависимости от применения.

7.1 Перестановка ограничителя глубины

сверления

(

SB 650, SBE 650, SBE 650 Impuls

)

Ослабьте дополнительную рукоятку (5).

Установите ограничитель глубины сверления

(4) на нужную глубину и снова прочно затяните

дополнительную рукоятку.

7.2 Включение/выключение

Для включения инструмента нажмите

нажимной переключатель (10).

BE 650, SBE 650, SBE 650 Impuls: нажатием на

переключатель можно изменять частоту

вращения.

Для непрерывной работы нажимной

переключатель можно зафиксировать с

помощью стопорной кнопки (9). Для

выключения повторно нажмите нажимной

переключатель.

При непрерывной работе инструмент

продолжает работать, даже он если

вырвется из руки. Поэтому всегда крепко

держите инструмент двумя руками за

рукоятки, займите устойчивое положение и

сконцентрируйте все внимание на

выполняемой работе.

5. Обзор

6. Ввод в эксплуатацию

7. Эксплуатация

РУССКИЙ ru

7.3 Выбор частоты вращения

(BE 650, SBE 650, SBE 650 Impuls)

На установочном колесике (11) выберите

максимальную частоту вращения.

Рекомендуемые значения частоты вращения

для сверления см. на с. 4.

7.4 Переключение между сверлением и

ударным сверлением

(

SB 650, SBE 650, SBE 650 Impuls

)

Выберите нужный режим работы с помощью

переключателя (7).

Сверление

Ударное сверление

Для работы в режиме ударного сверления

выбирайте высокую частоту вращения.

Сверление и ударное сверление

производите только при правом

вращении.

7.5 Выбор направления вращения

(BE 650, SBE 650, SBE 650 Impuls)

Переключение направления вращения

(6) производите только при

неработающем электродвигателе.

Выбор направления вращения:

R = правое вращение

L = левое вращение

Сверлильный патрон должен быть

надежно навинчен на шпиндель, а

стопорный винт внутри патрона должен

быть затянут с помощью отвертки.

( Левая резьба!)

В противном случае при левом вращении

( например, при завинчивании шурупов)

возможно его отвинчивание.

7.6 Включение/выключение импульсного

режима

(

SBE 650 Impuls

)

Продолжительная работа в

импульсном режиме запрещена!

( Возможен перегрев электродвигателя.)

Нажмите переключатель импульсного режима

(8).

0 =Импульсный режим выключен

= Импульсный режим включен

7.7 Замена рабочего инструмента

быстрозажимной патрон

Futuro Plus (3)

Быстрозажимный патрон с металлической

гильзой:

См. рисунки, с 2.

Вставьте инструмент. Удерживая стопорное

кольцо (a), другой рукой поворачивайте гильзу

(b) в направлении "GRIP, ZU" до момента

преодоления ощутимого механического

сопротивления.

Внимание! Сменный инструмент в данный

момент еще не зажат! Продолжайте

вращение с усилием (при этом должны быть

слышны щелчки) до упора - только теперь

инструмент зажат надежно.

Инструмент с хвостовиком из мягкого материла

необходимо подтягивать после

непродолжительного сверления.

Открытие патрона:

Удерживая стопорное кольцо (a), другой рукой

поворачивайте гильзу (b) в направлении

"AUF, RELEASE".

Указание: Потрескивание, которое может быть

слышно после открытия патрона (обусловлено

конструкцией), устраняется вращением гильзы

в противоположном направлении.

Если патрон затянут слишком сильно:

Выньте вилку из розетки . Удерживая патрон

гаечным ключом за головку, гильзу (b) с

усилием поверните в направлении

"AUF, RELEASE".

Быстрозажимный патрон с пластиковой

гильзой:

См. рисунки, с 2.

Вставьте инструмент. Удерживая стопорное

кольцо (a), другой рукой поворачивайте гильзу

(b) в направлении "GRIP, ZU" до того момента,

когда дальнейшее вращение становится

невозможным .

Инструмент с хвостовиком из мягкого материла

необходимо подтягивать после

непродолжительного сверления.

Открытие патрона:

Удерживая стопорное кольцо (a), другой рукой

поворачивайте гильзу (b) в направлении

"AUF, RELEASE".

Если патрон затянут слишком сильно:

Выньте вилку из розетки . Удерживая патрон

гаечным ключом за головку, гильзу (b) с

усилием поверните в направлении

"AUF, RELEASE".

7.8 Замена рабочего инструмента

патрон с зубчатым венцом (2)

См. рисунки, с 2.

Закрепление инструмента:

(1) Вставьте инструмент и с помощью ключа

патрона равномерно затяните его во всех трех

отверстиях.

Снятие инструмента:

С с помощью ключа откройте (2)патрон

зубчатым и венцом (1) снимите инструмент.

7.9 Снятие сверлильного патрона

B 650, BE 650, SB 650, SBE 650, SBE 650 Impuls:

для завинчивания шурупов сверлильный

патрон можно снять. Отверточный бит

вставляйте прямо в шестигранник шпинделя.

Бит может удерживаться установленной

зажимной втулкой

( в качестве принадлежности:

№ для заказа 6.31281)

Быстрозажимной патрон Futuro Plus

См. стр. 4, рисунок A.

РУССКИЙru

При наличии выкрутите стопорный винт.

Левая резьба!

Зафиксируйте сверлильный шпиндель с

помощью гаечного ключа. Ослабьте патрон,

легко ударив резиновым молотком по

закрепленному шестигранному ключу, и

открутите патрон.

Сверлильный патрон с зубчатым венцом

( )ЗВП

См. стр. 4, рисунок B.

При наличии выкрутите стопорный винт.

Левая резьба!

Зафиксируйте сверлильный шпиндель с

помощью гаечного ключа. Ослабьте патрон,

легко ударив резиновым молотком по

вставленному ключу патрона, и открутите

патрон.

Очистка быстрозажимного сверлильного

патрона: после длительной эксплуатации

установите сверлильный патрон вертикально

отверстием вниз и несколько раз полностью

откройте и закройте его. Накопившаяся пыль

будет высыпаться из отверстия.

Рекомендуется регулярное нанесение

чистящего средства в аэрозольной упаковке на

кулачки патрона и на отверстия кулачков.

Используйте только оригинальные принадлеж-

ности Metabo.

Используйте только те принадлежности,

которые отвечают требованиям и параметрам,

перечисленным в данном руководстве по

эксплуатации.

Надежно фиксируйте принадлежности. При

эксплуатации электроинструмента в держа-

теле: надежно закрепите электроинструмент.

Потеря контроля над электроинструментом и

насадкой может стать причиной получения

травм.

Полный ассортимент принадлежностей

смотрите на сайте www.metabo.com или в

главном каталоге.

К ремонту электроинструмента допускаются

только квалифицированные электрики!

Для ремонта электроинструмента

производства Metabo обращайтесь в

ближайшее представительство

Metabo.

Адрес

см. на сайте www.metabo.com.

Списки запасных частей можно скачать на

сайте www.metabo.com.

Выполняйте национальные правила утили-

зации и переработки отслужившего -инстру

мента, упаковки и принадлежностей.

Только для стран ЕС: не выбрасывайте

электроинструмент вместе с бытовыми

отходами! Согласно директиве 2002/96/

EG об утилизации старых электроприборов и

электронного оборудования и

соответствующим национальным нормам

бывшие в употреблении электроприборы и

электроинструменты подлежат раздельной

утилизации с целью их последующей

экологически безопасной переработки.

Пояснения к данным, указанным на с. 3.

Оставляем за собой право на технические

изменения.

P1= номинальная потребляемая мощность

P2= выходная мощность

n0 = частота вращения без нагрузки

n1 = частота вращения при номинальной

нагрузке

ø max. = максимальный диаметр сверла

s max. = максимальная частота ударов

G = резьба сверлильного шпинделя

H = сверлильный шпиндель с внутренним

шестигранником

m = масса кабеля без сетевого

D = диаметр шейки зажима

Результаты в измерений получены соответ-

ствии со стандартом EN 60745.

Электроинструмент класса защиты II

~ Переменный ток

На указанные технические характеристики

распространяются допуски, предусмотренные

действующими стандартами.

Значения шума и вибрации

Эти значения позволяют оценивать и срав-

нивать шум и вибрацию, создаваемые при

работе различных электроинструментов. В

зависимости от условий эксплуатации, состо-

яния электроинструмента или рабочих

( сменных) инструментов фактическая нагрузка

может быть выше или ниже. При определении

примерного уровня шума и вибрации учиты-

вайте перерывы в работе и фазы работы с пони-

женной (шумовой) нагрузкой. Определите

перечень организационных мер по защите

пользователя тех с учетом или иных значений

шума и вибрации.

Суммарное значение вибрации (векторная

сумма трех направлений) рассчитывается в

соответствии со стандартом EN 60745:

ah, ID = -значение вибрации (ударное свер

ление в бетоне)

ah, D = значение вибрации (сверление в

металле)

8. Техническое обслуживание

9. Принадлежности

10. Ремонт

11. Защита окружающей среды

12. Технические

характеристики

РУССКИЙ ru

Kh,ID,Kh,D= коэффициент погрешности

( )вибрация

Уровень шума по методу A:

LpA =уровень звукового давления

LWA =уровень звуковой мощности

KpA, KWA= коэффициент погрешности

Во время работы уровень шума может

превышать 80 дБ(A).

Надевайте защитные наушники!

EAC-Text

Информация для покупателя:

Сертификат соответствия:

Сертификат соответствия: № ТС RU C-

DE.АИ30.В.01484, срок действия с 24.03.2015

по 23.03.2020 г., выдан органом по сертифи-

кации продукции «ИВАНОВО-СЕРТИФИКАТ»

ООО «Ивановский Фонд Сертификации»;

Адрес(юр. и факт.): 153032, Российская Феде-

рация, Ивановская обл., г. Иваново, ул. Станко-

строителей, д. 1; тел. (4932)23-97-48; факс

(4932)23-97-48; E-mail: ivfs@mail.ru; Аттестат

аккредитации № РОСС RU.0001.11АИ30 от

20.06.14 г., выдан Федеральной службой по

аккредитации

Страна изготовления: Китай

Производитель: "Metabowerke GmbH",

Metaboallee 1, D-72622 Nuertingen, Германия

Завод-изготовитель:

"Metabo Powertools (China) Co. Ltd."

Bldg. 7, 3585 San Lu Road,

Pujiang Industrial Park, Min Hang District, Китай

Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва

ул. Березовая аллея, д а 5 , стр 7, офис 106

тел.: +7 495 980 78 41

Дата производства зашифрована в 10-значном

серийном номере инструмента, указанном на

его шильдике цифра. 1 я обозначает год,

например «4» обозначает, что изделие произ-

ведено в я и я 2014 году. 2 3 цифры обозначают

номер месяца в году производства, например

«05» - май

Гарантийный срок: 1 год с даты продажи

Срок службы -инструмента: 5 лет с даты изго

товления

Metabowerke GmbH

Metabo-Allee 1

72622 Nuertingen

Germany

www.metabo.com

170 27 3570 - 0615

Produkt Specifikationer

Mærke:	Metabo
Kategori:	Boremaskine
Model:	SBE 650 Mobile

Har du brug for hjælp?

Hvis du har brug for hjælp til Metabo SBE 650 Mobile stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Boremaskine Metabo Manualer

Metabo SB 18 L Quick Manual

20 August 2025

Metabo KH 18 LTX BL 35 Q Manual

16 August 2025

Metabo DH28PFY Manual

8 August 2025

Metabo DH45MEY Manual

8 August 2025

Metabo D13VF Manual

7 August 2025

Metabo KC18DDX Manual

7 August 2025

Metabo B 32/3 Manual

7 August 2025

Metabo D10VF Manual

7 August 2025

Metabo DS18DDX Manual

7 August 2025

Metabo W6VM Manual

7 August 2025

Boremaskine Manualer

Nyeste Boremaskine Manualer

Makita XGD01 Manual

27 August 2025

Full Boar FBT-1200 Manual

27 August 2025

Makita DHP492 Manual

26 August 2025

Full Boar FBT-1100 Manual

26 August 2025

Clas Ohlson Z1J-TD3-13D Manual

26 August 2025

Full Boar FBDCD-22150 Manual

26 August 2025

Full Boar FBT-0500 Manual

26 August 2025

Full Boar FBDCDS-640 Manual

26 August 2025

Fein KBE 50-2 Manual

23 August 2025

Black Decker TP555 Manual

23 August 2025
