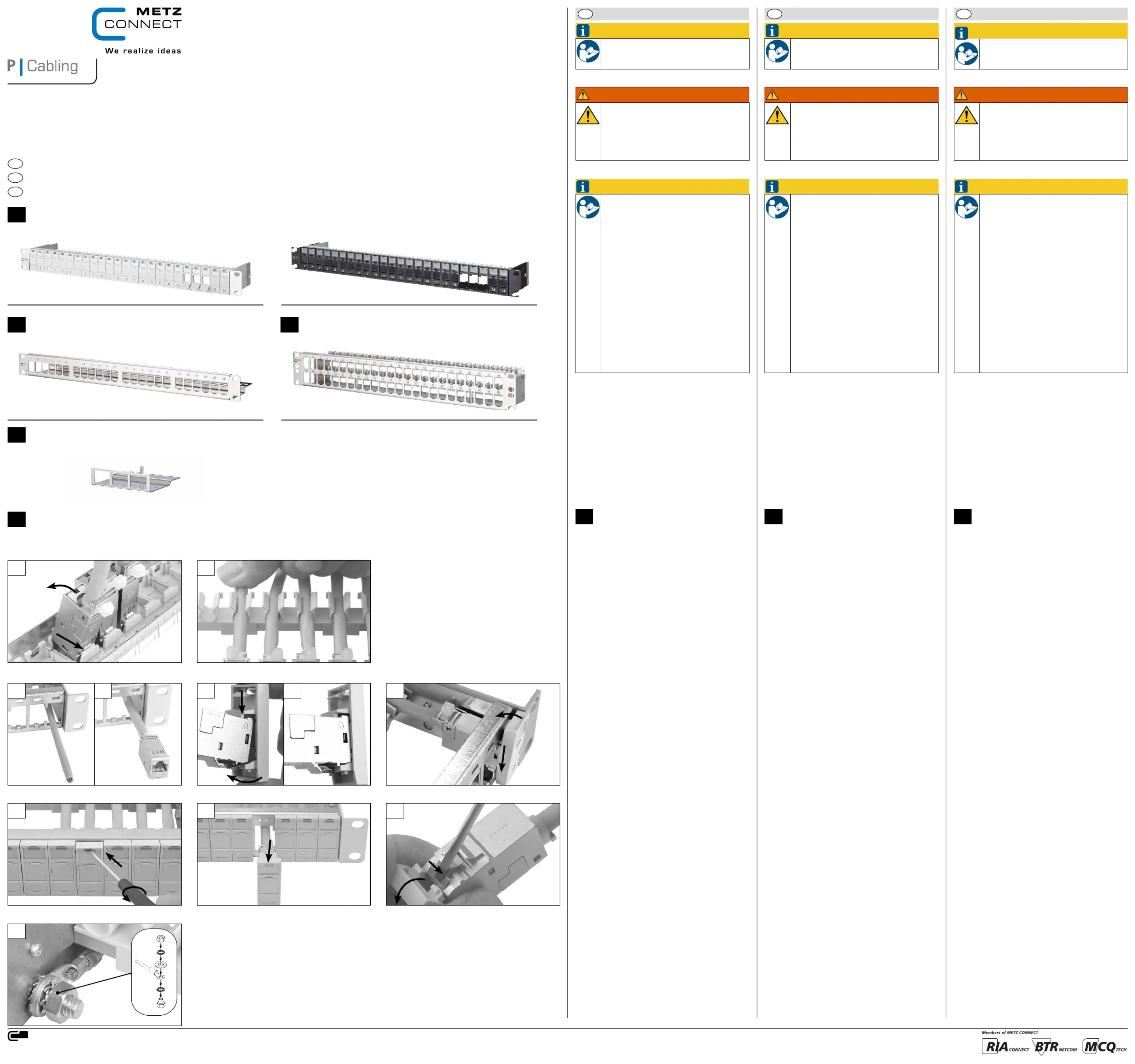

Modulare Patchfelder unbestückt

Modular patch panels unequipped

Panneaux de brassage modulaires non-équipés

A404/899268

Montagehinweis für den Installateur

Mounting note for the installer

Notice de montage pour l‘installateur

DEUTSCH

ENGLISH

FRANÇAIS

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Phone +49 7702 533-0 | Fax +49 7702 533-433

Weitere technische Dokumentationen siehe / For more technical documentation see / Plus de documentation technique à télécharger sur www.metz-connect.com

Modulmontage im 19“ Modulträger 1HE 24 Port / Module assembly in 19“ module frame 1RU 24 port /

Montage des modules au support de modules 19“ 1UH 24 ports

130920-00-E / 130920-BK-E

Einbauvariante X

Das fertig angeschlossene Modul von hinten am oberen Teil der

Modulaufnahme einhaken und nach unten einrasten. (Abb. 1)

Kabel in die entsprechende Halterung einlegen. (Abb. 2)

Einbauvariante Y

Montagevorbereitung

Die leeren Modulaufnahmen lösen (siehe „Demontage“ Abb. 1

und Abb. 2) und die Kabel von hinten durch den Tragrahmen

führen. (Abb. 1a)

Kabelkonfektion und Kabelmontage durchführen. (Abb. 1b)

Modulaufahme oben auf das Modul haken (Abb. 2a) und nach

unten einrasten. (Abb. 2b)

Anschließend diese Einheit an der Unterseite der Steckplätze am

Tragrahmen einhaken und nach hinten einrasten. (Abb. 3)

Demontage

Lösen der Modulaufnahme

Modulaufnahme entriegeln, hierzu Sichtfenster öffnen und

einen flachen Schraubendreher in die obere Öffnung schieben

und drehen. (Abb. 1)

Einheit aus dem Tragrahmen herausziehen. (Abb. 2)

Lösen des Moduls

Klemmblech auf der Unterseite des Moduls mittels Schrauben-

dreher eindrücken und Modulaufnahme abnehmen. (Abb. 3)

Potentialausgleich

Potentialausgleich anbringen. Erdungsset liegt bei. (Abb. 4)

19“ Modulträger 1HE 24 Port

19“ module frame 1RU 24 port

Support de modules 19“ 1UH 24 ports

130920-00-E

19“ Modulträger 1HE 24 Port black

module frame 1RU 24 port black

Support de modules 19“ 1UH 24 ports noir

130920-BK-E

19“ Modulträger 1HE 24 Port Edelstahl

19“ module frame 1RU 24 port stainless steel

Support de modules 19“ 1UH 24 ports acier inox

130921-00-E

19“ Modulträger 1,5 HE 48 Port Edelstahl

19“ module frame 1.5 RU 48 port stainless steel

Support de modules 19“ 1,5UH 48 ports acier inox

130924-00-E

19“Modulträger 1HE 6 Port

19“module frame 1RU 6 Port

Support de modules 19“ 1UH 6 ports

130922-00-E

Modulmontage im

19“ Modulträger 1HE 24 Port

130920-00-E / 130920-BK-E

Module assembly in

19“ module frame1RU 24 port

130920-00-E / 130920-BK-E

Montage des modules au support

de modules 19“ 1UH 24 ports

130920-00-E / 130920-BK-E

topside

bottom side

Einbauvariante Y / Mounting version Y / Version de montage Y

Einbauvariante X / Mounting version X / Version de montage X

1a 1b 2a 2b 3

Mounting version X

Fasten the assembled module into the upper border of the

opening and click it downwards into place. (Fig. 1)

Insert the cables into the designated clamping fixture. (Fig. 2)

Mounting version Y

Preparation

Detach the empty module retaining plates (see „Disassembly“

Fig 1 and Fig. 2) and pass the unterminated cable through the

opening from the rear of the panel. (Fig. 1a)

Prepare the cable and connect it to the module. (Fig. 1b)

Hook in the retaining plate on top of the module (Fig. 2a) and

click it downwards into place. (Fig. 2b)

Then hook in this unit at the bottom of the front opening of the

frame and click it backwards into place. (Fig. 3)

Disassembly

Detach Retaining Plates

To remove the module retaining plate open the label window

and insert a small flat screwdriver into the upper opening and

rotate the screwdriver. (Fig. 1)

Pull the unit out of the patch panel frame. (Fig. 2)

Detach the Module

Usw a screwdriver to press down the metal locking latch at the

bottom of the module and remove the retaining plate. (Fig. 3)

Potential equalization

Install the potential equalization, an earthing kit is enclosed.

(Fig. 4)

Demontage / Disassembly / Demontage

1 2 3

Potentialausgleich / Potential equalization / Compensation de potentiel

Version de montage X

Accrocher le module raccordé par derrière en haut du logement

de module et l‘enclencher vers le bas. (fig. 1)

Insérer les câbles dans le crochet respectif. (fig. 2)

Version de montage Y

Préparation du montage

Détacher les logements de module vides (voir „démontage“

fig. 1 et fig. 2) et mener les câbles par derrière à travers le

support. (fig. 1a)

Préparer le câble et le raccorder. (fig. 1b)

Accrocher le logement du module (fig 2a) en haut sur le module

et l‘enclencher vers le bas. (fig. 2b)

ensuite accrocher cette unité au cord inférieur du support et

l‘enclencher en arriére. (fig. 3)

Demontage

Détacher le logement de module

Déverouiller le logement de module. Ouvrir la fenêtre, insérer un

tournevis plat dans l‘ouverture supérieure et le tourner. (fig. 1)

Retirer l‘unité du support. (fig. 2)

Détacher le module

Enfoncer le plaque de serrage au bord inférieur du module avec

un tournevis et enlever le logement du module. (fig. 3)

Compensation de potentiel

Installer la compensation de potentiel. Un kit de mise à la terre

est inclus. (fig. 4)

WARNUNG

Achtung!

Ausstecken (Ziehen des RJ45-Steckers) nur bei zuvor

ausgeschaltetem Gerät ohne Spannung. Ausste-

cken, insbesondere wiederholtes Ausstecken unter

Spannung (bei Verwendung von Power over Ether-

net PoE) kann zu Schäden an den Kontakten der

RJ45-Steckverbindung führen.

WARNING

Attention!

Before unplugging the RJ45 plug make sure that the

device is switched off and is no longer energised.

Unplugging, particularly repeated unplugging of an

energised device (when using Power over Ethernet

PoE) may damage the contacts of the RJ45 plug

connection.

AVERTISSEMENT

Attention!

Débrancher la fiche RJ45 seulement après avoir

éteint l‘appareil et l‘avoir mis hors tension. Un

débranchement sous tension, surtout répété, peut

causer des dommages aux contacts de la connexion

RJ45 en cas d‘utilisation Power over Ethernet (PoE).

HINWEIS NOTICENOTE

Our termination systems and patch products for gene-

ric cabling meet the active standards ISO/IEC 11801,

EN 50173-1 und IEC 60603-7. The user or installer has

to check and take care to use solely patch and termi-

nation cables that meet the EN-/IEC standards when

completing the installation. If necessary ask your sup-

plier to certify that the installed cables and plugs meet

the standards. The use of non-standard components

means the loss of rights accruing from defects even

within the supply chain of our products. Installation

only by qualified personnel. Electrical Safety per EN

60950. Furthermore, please pay attention that the

electric contact area of the plug connection is not

exposed to high mechanical effects or strain (e.g. by

pulling the cable etc.) when the user cable is plugged

in or out upwards, downwards or sidewards. We do

not take over liability for any damage. Please give this

note to end users, too.

Unsere Anschlusssysteme und Verteilerprodukte für

strukturierte Gebäudeverkabelungen entsprechen den

gültigen Normen ISO/IEC 11801, EN 50173-1 und

IEC 60603-7. Bei Komplettierung der Anschlüsse muß

der Verwender/Mon tagebetrieb prüfen und beachten,

dass nur Patch- und Anschlusskabel, die die EN-/

IEC-Normen erfüllen, verwendet werden. Lassen Sie

sich ggf. vom Lieferanten den Nachweis geben, dass

die eingesetzten Kabel und Stecker der Norm ent-

sprechen. Die Verwendung von nicht normgerechten

Komponenten bedeutet den Verlust der Mängelrechte

auch innerhalb der Lieferkette unserer Produkte. Die

Installation ist nur von Fachpersonal durchzufüh-

ren. Hierbei sind die Sicherheitsanforde rungen nach

EN 60950 zu beachten. Bitte beachten Sie auch,

dass keine starken mechanischen Ein wirkungen und

Bean spruchungen beim Ein- und Ausstecken des

Benutzerkabels nach oben, unten oder seitlich auf den

elektrischen Kontaktbe reich der Steckverbindung (z.

B. durch Ziehen am Kabel u. a.) erfolgen. Für dadurch

entstehende Schäden haften wir nicht. Bitte überge-

ben Sie diesen Hinweis auch an den Endverbraucher.

Nos systèmes de raccordement et produits de

distribution pour le câblage générique sont con-

formes aux normes en vigueur EN 50173-1:2007

et IEC 60603-7. Il est nécessaire que l’utilisateur

ou l’entreprise d’installation vérifient et tiennent

compte d’employer uniquement les cordons de

brassage et de raccordement qui répondent aux

normes EN/IEC. Il est conseillé de se faire certifier

cette conformité aux normes par le fournisseur

des câbles et connecteurs utilisés. L’utilisation

de composants qui ne sont pas conformes aux

normes ci-dessus entraînera la perte des droits de

réclamation aussi dans la chaîne de livraison de nos

produits. L’installation ne peut être effectuée par

des spécialistes en tenant compte des demandes de

sécurité selon EN 60950. Prière de faire attention

qu’il n’y a pas de forts actions et efforts agissant

vers le haut, vers le bas ou vers le côté dans la régi-

on électrique du contact du connecteur en insérant

ou en sortant le câble client (p. ex. en tirant sur le

câble). Nous n’assumons pas de responsabilité pour

des dégâts qui en résultent. Prière de donner ces

indications aussi à l’utilisateur final.

HINWEIS

Anschlussfehler vermeiden!

Vor dem Anschluss Montageanleitung sorgfältig

lesen!

NOTE

Avoid connection errors!

Read mounting note carefully before connecting!

NOTICE

Eviter des erreurs de raccordement !

A lire attentivement avant de procéder au

raccordement !

B C

A A A

DEUTSCH

ENGLISH

FRANÇAIS

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Phone +49 7702 533-0 | Fax +49 7702 533-433

Weitere technische Dokumentationen siehe / For more technical documentation see / Plus de documentation technique à télécharger sur www.metz-connect.com

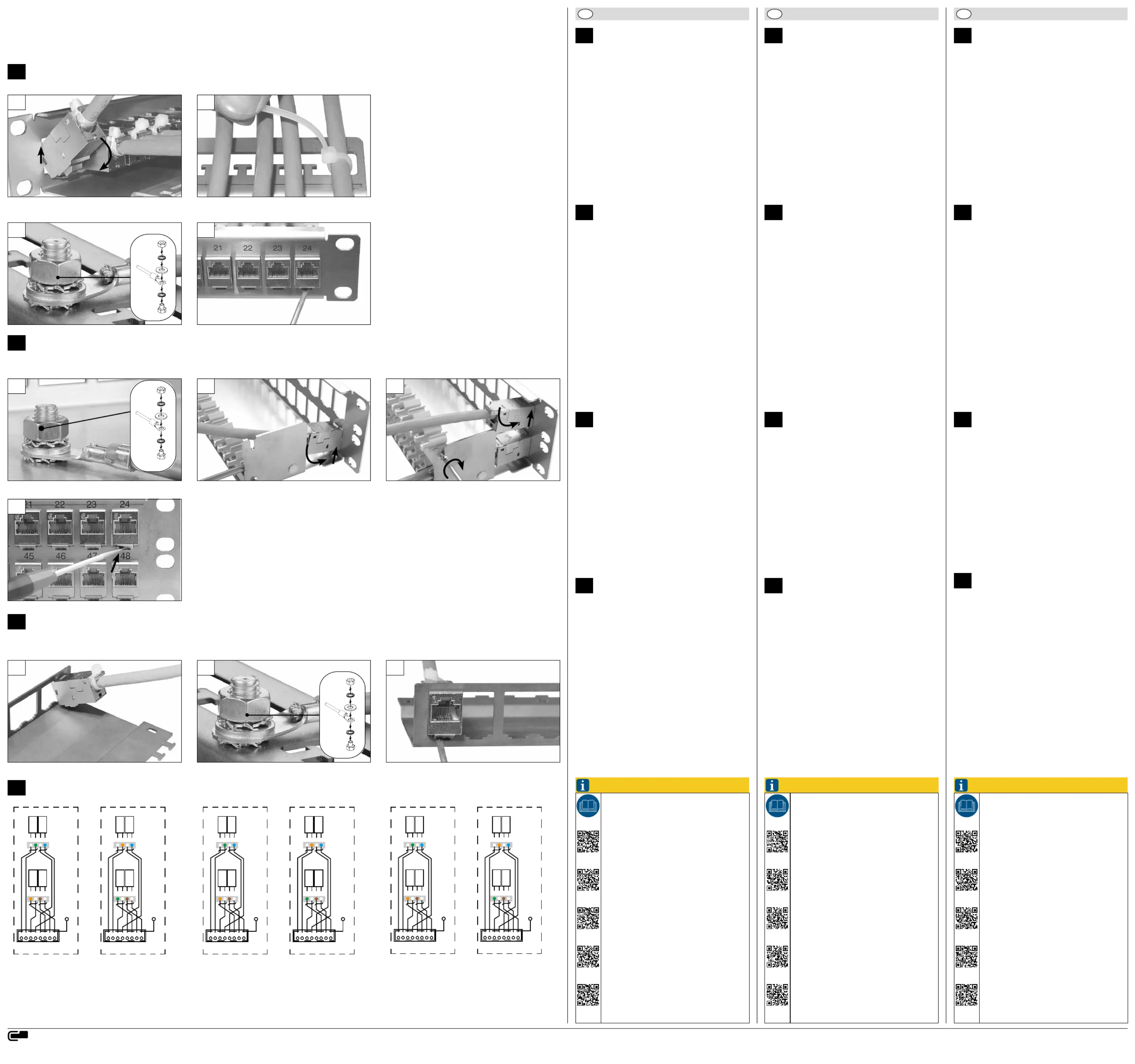

Modulmontage im 19“ Modulträger 1HE 24 Port Edelstahl / Module assembly in 19“ module frame 1RU 24 port stainless steel/

Montage des modules au support de modules 19“ 1UH 24 ports acier inox

130921-00-E

Modulmontage im

19“ Modulträger 1HE 24 Port Edelstahl

130921-00-E

Module assembly in

19“ module frame1RU 24 port stainless steel

130921-00-E

Montage des modules au support

de modules 19“ 1UH 24 ports acier inox

130921-00-E

Das fertig angeschlossene Modul oben am Modulträger ein-

haken und nach unten einrasten. (Abb. 1)

Optional können zusätzlich Kabelbinder zur Zugentlastung am

Modulträger angebracht werden. (Abb. 2)

Potentialausgleich

Potentialausgleich anbringen. Erdungsset liegt bei. (Abb. 3)

Demontage

Lösen vom Modulträger

Einen flachen Schraubendreher unterhalb des Moduls ansetzen.

Durch Eindrücken wird das Modul vom Träger gelöst. (Abb. 4)

1 2

At the back of the retaining plate hook in the assembled module

on the upper border and click the module downwards into

place. (Fig. 1)

Fit cable ties at the module support if additional strain relief is

required. (Fig. 2)

Potential equalization

Install the potential equalization, an earthing kit is enclosed.

(Fig. 3)

Disassembly

Detach the module

Place a flat screwdriver below the module and press to seperate

the module to the support. (Fig. 4)

Accrocher le module raccordé en haut du support et l‘enclen-

cher vers le bas. (fig. 1)

Il est possible fixer des attaches-câbles supplémentaires au sup-

port comme décharge de traction. (fig. 2)

Compensation de potentiel

Installer la compensation de potentiel. Un kit de mise à la terre

est inclus. (fig. 3)

Demontage

Détacher du support

Placer un tournevis plat en-dessous du module et l‘enfoncer

pour détacher le module du support. (fig. 4)

Demontage / Disassembly / Demontage

Modulmontage im 19“ Modulträger 1,5HE 48 Port Edelstahl / Module assembly in 19“ module frame 1.5RU 48 port stainless steel/

Montage des modules au support de modules 19“ 1,5UH 48 ports acier inox

130924-00-E

Modulmontage im

19“ Modulträger 1,5HE 48 Port Edelstahl

130924-00-E

Module assembly in

19“ module frame1.5RU 48 port stainless steel

130924-00-E

Montage des modules au support

de modules 19“ 1,5UH 48 ports acier inox

130924-00-E

Potentialausgleich

Potentialausgleich anbringen. Erdungsset liegt bei. (Abb. 1)

Zuerst die untere Reihe des Modulträgers (Ports 25-48) komplett

bestücken. Die fertig angeschlossenen Module an der Oberkante

der jeweiligen Modulträgeröffnung einhaken und nach unten

einrasten. (Abb. 2)

Ê Kabelhalterung für die obere Modulreihe (Ports 1-24) rechts

und links am Modulträger festschrauben. (Abb. 3)

Ë Die fertig angeschlossenen Module an der Oberkante der

jeweiligen Modulträgeröffnung einhaken und nach unten ein-

rasten. (Abb. 3)

Demontage

Einen flachen Schraubendreher unterhalb des Moduls ansetzen.

Durch Eindrücken wird das Modul vom Träger gelöst.

Zuerst die Module der oberen Reihe lösen, die Kabelhalterung

abschrauben, dann erst die Module der unteren Reihe lösen.

(Abb. 4)

Potentialausgleich / Potential equalization / Compensation de potentiel

1 2

Demontage / Disassembly / Demontage

Potentialausgleich

Install the potential equalization, an earthing kit is enclosed.

(Fig. 1)

First equip completely the lower range of the module frame

(ports 25 to 48). Hook in the assembled module at the upper

border of the respective opening and click the module down-

wards into place. (Fig. 2)

Ê Screw the cable run for the upper module range (ports 1

to 24) to the right and left side of the module support. (Fig.3)

Ë Hook in the assembled module at the upper border of the

respective opening and click the module downwards into

place. (Fig. 3)

Disassembly

Place a screwdriver below the module and press to seperate the

module from the support.

First detach the modules of the upper range, unscrew the cable

run, then detach the modules of the lower range. (Fig. 4)

Compensation de potentiel

Installer la compensation de potentiel. Un kit de mise à la terre

est inclus. (fig. 1)

Equiper d‘abord toute la rangé inférieure du support

(ports 25 à 48).

Accrocher les modules raccordés au bord supérieur de l‘ou-

verture respective du support et l‘enclencher vers le bas. (fig. 2)

Ê Visser la fixation de câble pour la rangé supérieure de modules

(ports 1 à 24) à droite et à gauche du support. (fig. 3)

Ë Accrocher les modules raccordés au bord supérieur de l‘over-

ture respective du support et l‘enclencher vers le bas. (fig. 3)

Demontage

Placer un tournevis plat en-dessous du module et l‘enfoncer

pour détacher le module du support.

Détacher d‘abord les modules de la rangé supérieure, dévisser

la fixation de câbles et ensuite détacher les module de la rangé

inférieure. (fig. 4)

Modulmontage im 19“ Modulträger 1HE 6 Port / Module assembly in 19“ module frame 1RU 6 port/

Montage de modules au support de modules 1UH 6 ports

130922-00-E

Modulmontage im

19“ Modulträger 1HE 6 Port

130922-00-E

Module assembly in

19“ module frame1RU 6 port

130922-00-E

Montage des modules au support

de modules 1UH 6 ports

130922-00-E

Modul von hinten im oberen Bereich des Trägers einhaken und

nach unten einrasten. Zur Montage weiterer Module diesen

Schritt wiederholen. (Abb. 1)

Potentialausgleich

Potentialausgleich anbringen. Erdungsset liegt bei. (Abb. 2)

Demontage

Lösen des Moduls

Mittels eines Schraubendrehers unterhalb des Moduls das

Befestigungsblech leicht eindrücken und das Modul entnehmen.

(Abb. 3)

Demontage / Disassembly / Demontage

1 2 3

Potentialausgleich / Potential equalization /

Compensation de potential

Potentialausgleich / Potential equalization /

Compensation de potential

Hook in the module at the top of the support and click it down

into place. Repeat this installation step for each module. (Fig. 1)

Potential equalization

Install the potential equalization, an earthing kit is enclosed.

(Fig. 2)

Disassembly

Detach the Module

Use a screwdriver to slightly push-in the plate below the module

and withdraw the module. (Fig. 3)

Accrocher le module raccordé par derriére en haut du support et

l‘enclencher vers le bas. Répeter cette action pour monter d‘

autres modules. (fig. 1)

Compensation de potentiel

Installer la compensation de potentiel. Un kit de mise à la terre

est inclus. (fig. 2)

Demontage

Détacher un module

Enfoncer légèrement la tôle de fixation en-dessous du module

avec un tournevis et enlever le module. (fig. 3)

Beschaltungshinweise / Pin/Pair assignment / Affectation des contacts

1 2

blanc

bleu

vert

Port 8(8)

raccordement

du blindage

6 3

brun

orange

blanc

1 2 3 4 5 6 7 8

T568A

1 2

blanc

bleu

orange

Port 8(8)

raccordement

du blindage

6 3

brun

vert

blanc

1 2 3 4 5 6 7 8

T568B

Beschaltungshinweise Pin/Pair assignment Affectation des contacts

Beschaltung nach ISO/IEC 11801, EN 50173

Bitte beachten Sie die Farbkodierung für die Verdrahtung gemäß

TIA/EIA-568A oder TIA/EIA-568B.

Mechanische Eigenschaften

Adernanschluss:

Schneidklemme BTR-IDC:

Leiter 0,4 - 0,65 mm

AWG 26 - 22 Isolation 0,7 - 1,4 mm (1,6 mm)

AWG 26/7 Litzenleiter mit 7-drähtiger CU-Litze blank

Wiederverwendbar für AWG 22, AWG 23, und AWG 24 bei

Verwendung eines gleichen oder größeren Querschnitts.

Pin/Pair assignment according to ISO/IEC 11801, EN 50173

Please note colour coding for wiring per TIA/EIA-568A or

TIA/EIA-568B.

Mechanical Features

Wire termination:

IDC by BTR:

wire 0.4 - 0.65 mm AWG 26-22

insulation 0.7 - 1.4 mm (1.6 mm)

AWG 26/7 bare stranded copper wire with 7 strands

Reusable for AWG 22, AWG 23 and AWG 24 when using a wire

with the same or bigger cross section.

Schéma de raccordement selon ISO/IEC 11801, EN 50173

Respecter le codage couleur pour le raccordement selon

TIA/EIA-568A et TIA/EIA-568B.

Propriétés mécaniques

Raccordement de fils

Bornier à déplacement d‘isolant BTR-IDC:

fil 0,4 à 0,65 mm

AWG 26 à 22 isolation 0,7 à 1,4 mm (1,6 mm)

Fils multibrins à 7 brins de cuivre nu AWG 26/7

Peut être réutilisé pour AWG 22, AWG 23 et AWG 24 si on uti-

lise une section pareille ou plus grande.

HINWEIS

Zusätzliche Informationen und weiterführende

Dokumentationen wie Datenblatt, stehen zum

Download unter www.metz-connect.com für Sie

bereit.

NOTE

More detailed information and documentation

such as data sheet are available as download at

www.metz-connect.com

NOTICE

Des informations et documentations supplémen-

taires comme la fiche technique, sont disponibles

pour téléchargement sur www.metz-connect.com

130920-00-E

130920-BK-E

130921-00-E

130924-00-E

130922-00-E

130920-00-E

130920-BK-E

130921-00-E

130924-00-E

130922-00-E

130920-00-E

130920-BK-E

130921-00-E

130924-00-E

130922-00-E

1 2

weiß

blau

grün

Buchse 8(8)

Schirm-

anschluss

6 3

braun

orange

weiß

1 2 3 4 5 6 7 8

T568A

1 2

white

blue

green

Jack 8(8)

shield

connection

6 3

brown

orange

white

1 2 3 4 5 6 7 8

T568A

1 2

weiß

blau

orange

Buchse 8(8)

Schirm-

anschluss

6 3

braun

grün

weiß

1 2 3 4 5 6 7 8

T568B

1 2

white

blue

orange

Jack 8(8)

shield

connection

6 3

brown

green

white

1 2 3 4 5 6 7 8

T568B

B B B

C C

D D D

E E

Modulare Patchfelder unbestückt

Modular patch panels unequipped

Panneaux de brassage modulaires non-équipés

Produkt Specifikationer

Mærke:	Metz Connect
Kategori:	Ikke kategoriseret
Model:	130920-00-E
Bredde:	482.6 mm
Dybde:	44.5 mm
Højde:	95 mm
Produktfarve:	Grå
Pakkevægt:	750 g
Pakkebredde:	520 mm
Pakkehøjde:	180 mm
Opbevaringstemperatur (T-T):	-40 - 70 °C
Driftstemperatur (T-T):	-40 - 70 °C
Bæredygtighedscertifikater:	RoHS
Stik:	Rj-45
Montering:	Reolmontering
Ethernet-grænsefladetype:	10 Gigabit
Pakkelængde:	46 mm
Porte, antal:	24
Rackkapacitet:	1U
