Side 1/2

I-00553 Rev B

Installation Instructions

Reference Series Rolling Furniture Rack

Rear Rackrail

TOOLS REQUIRED

#2 Phillips screwdriver

Hex Driver

1/2” Wrench

PARTS

Brackets

Rackrail

5/16-18 x 5/8” Hex Bolts

Nuts

#10 x 5/8” Phillips Wood Screws

QTY

DESCRIPTION

INSTALLATION

1) Using large holes in brackets as locators,

position two (2) brackets on bottom of RFR.

(FIGURE A)

2) Align four (4) wood screws with pre-drilled

holes in RFR and secure each lower bracket

to RFR. (FIGURE B)

3) Repeat steps 1-2 to install upper brackets.

4) Select appropriate mounting depth and secure

rackrails to brackets using two (2) 5/16-18 x 5/8”

hex bolts and two (2) nuts per side.

(FIGURE C)

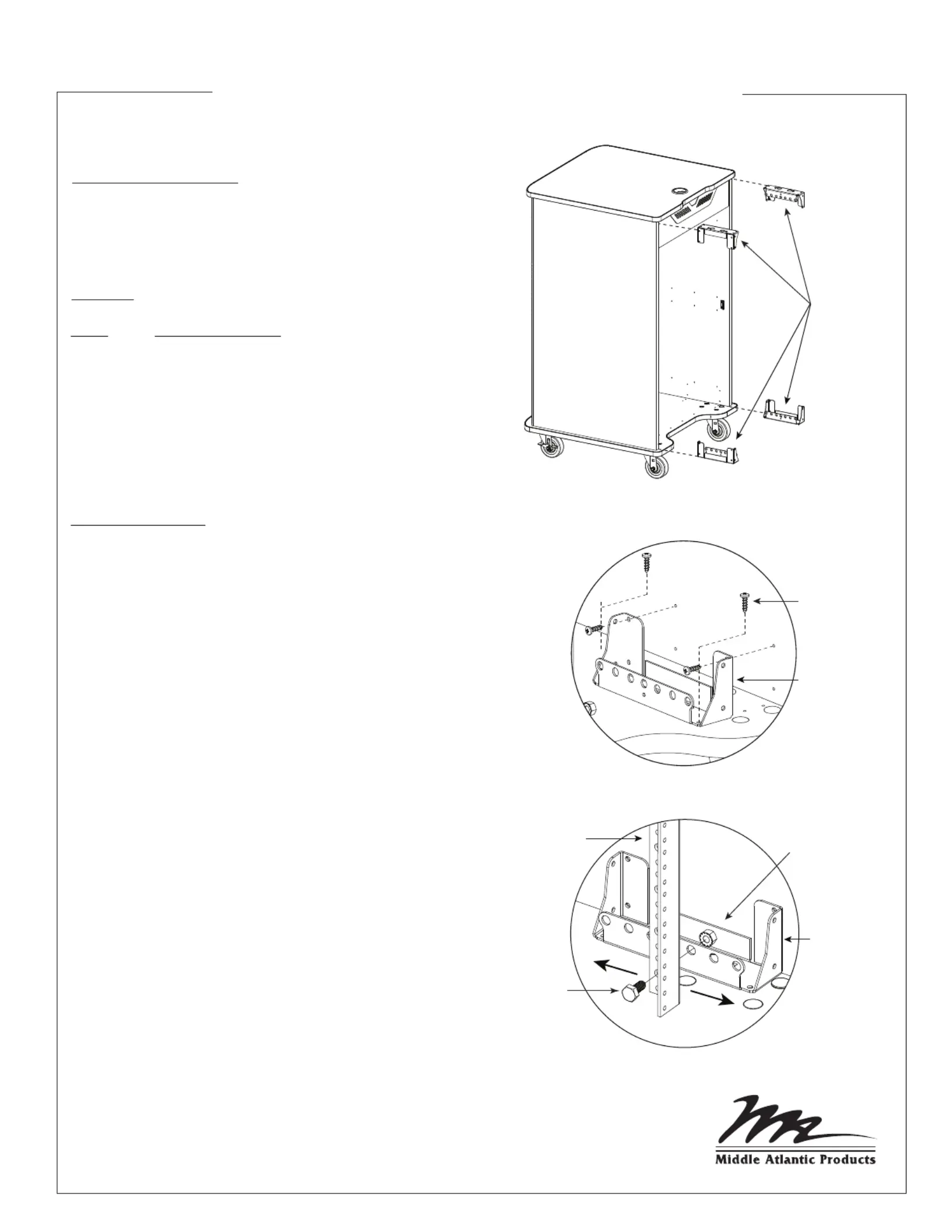

FIGURE A

FIGURE B

FIGURE C

Wood

Screws (4)

Brackets (4)

5/16-18 x 5/8”

Hex Bolt (1)

Nut (1)

Bracket

Rackrail

Bracket

Produkt Specifikationer

Mærke:	Middle Atlantic
Kategori:	Ikke kategoriseret
Model:	RFR-ERRK-20
Type:	Stativskinne
Højde:	889 mm
Antal pr. pakke:	2 stk
Produktfarve:	Sort
Pakkevægt:	4080 g
Pakkedybde:	952.5 mm
Pakkebredde:	101.6 mm
Pakkehøjde:	88.9 mm
Husmateriale:	Stål
Harmoniseret systemkode (HS):	85389099
Bæredygtighedscertifikater:	RoHS
Monteringssæt:	Ja
Skruer inkluderet:	Ja
Rackkapacitet:	20U
Antal skruer:	20
Møtrikker inkluderet:	Ja
Antal møtrikker:	4
