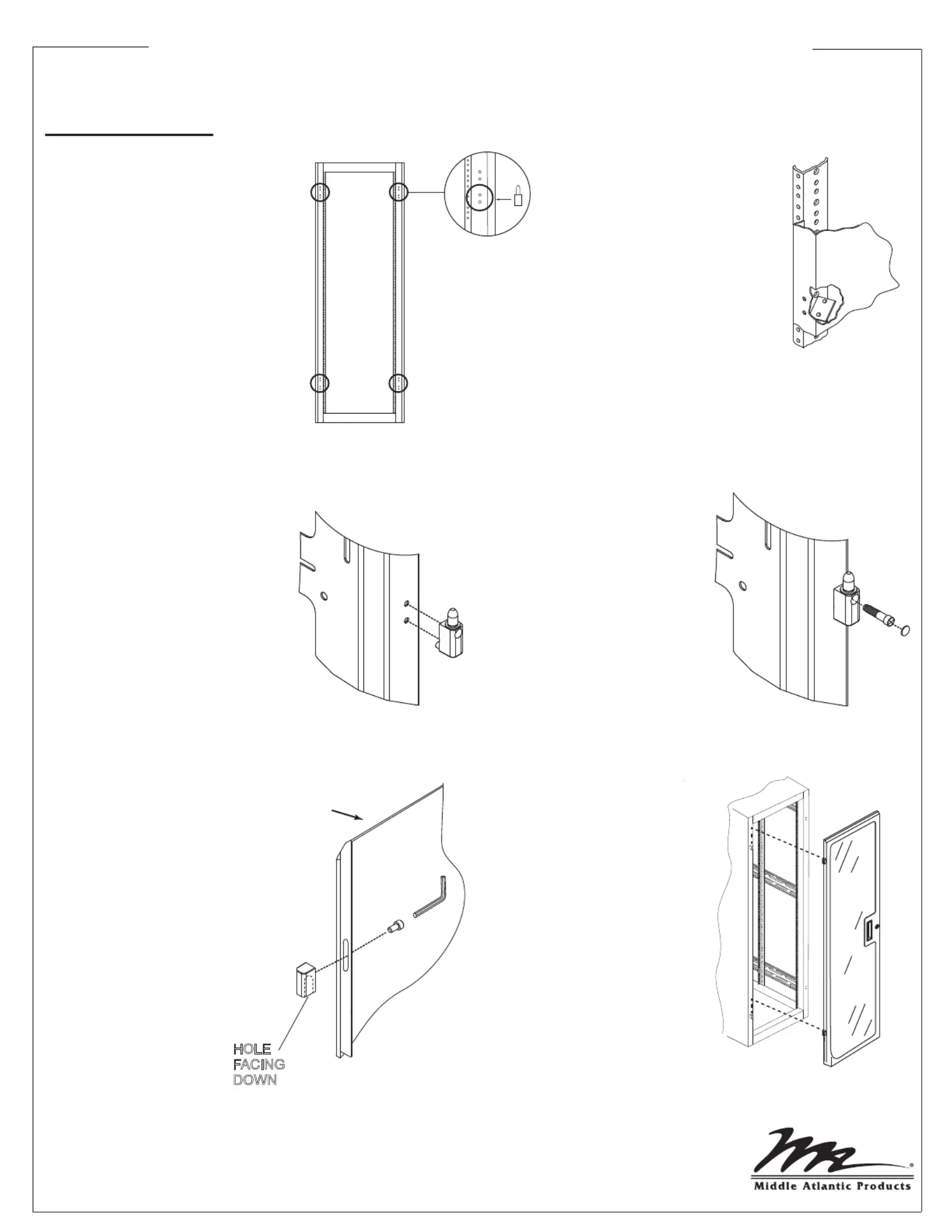

UNIVERSAL FRONT DOOR

HINGE INSTALLATION

I-00033 Rev L

HOLE

FACING

DOWN

NOTE: If two sets of mounting holes

are present, use the lower holes.

3) Install male hinge to the enclosure.

(FIGURE C)

4) Install screws using a #2

Phillips driver. Install

decorative cap.

(FIGURE D)

NOTE: Hinge post ships with washer

preinstalled. If the washer has

come off during shipping, it

must be reinstalled.

6) Install the door.

(FIGURE F)

5) Install female hinge to the door

using provided hex key.

(FIGURE E)

Hex Key (Provided)

#2 Phillips Driver

TOOLS REQUIRED

1) Determine door swing in order to

know what side to install hinges.

(FIGURE A)

2) Knock out cover plate (if installed)

and discard. (FIGURE B)

FIGURE A

FIGURE B

FIGURE C

TOP OF DOOR

FIGURE D

FIGURE E

FIGURE F

Produkt Specifikationer

Mærke:	Middle Atlantic
Kategori:	Ikke kategoriseret
Model:	VFD-27
Type:	Dør
Bredde:	509 mm
Dybde:	35.2 mm
Højde:	1222.3 mm
Antal pr. pakke:	1 stk
Produktfarve:	Sort
Pakkevægt:	10370 g
Pakkedybde:	1447.8 mm
Pakkebredde:	558.8 mm
Pakkehøjde:	120.7 mm
Husmateriale:	Stål
Harmoniseret systemkode (HS):	85389099
Bæredygtighedscertifikater:	RoHS
Låsning:	Ja
Rackkapacitet:	27U
