Tools Required: Phillips screwdriver, drill, 1/2" drill bit for
drywall, 1/4" drill bit for concrete, level, tape
Hardware Kit Contents: 1 small hex wrench, 4 metal toggle
bolts, 4 masonry anchors, 4 wood/anchor screws
Note: Directions below are for installation into drywall or
concrete.
Decorative hotel shelf
1) Remove the mounting brackets from the posts by
loosening the set screws (Figure A).
2) Position the mounting template on the wall in the
desired location. Using a level, align the
3) Mark 2 hole locations at each mounting post for your
corresponding product.
4) Remove the template from the wall.
For Drywall Installation follow steps 5A, for Concrete
follow steps 5B.
5a-1) Drill ½” holes in marked hole locations.
5a-2) Remove toggles from bolts and insert bolts through
mounting brackets (Figure B).
5a-3) Rethread toggles to bolts (Figure C).
5a-4) Attach mounting brackets to wall (with arrow pointing
up) by inserting toggles into holes and tightening all
bolts (Figure D).
5b-1) Drill ¼” holes in marked locations.
5b-2) Insert masonry anchors into holes and lightly tap until
ush with the wall.
5b-3) One at a time, place each mounting bracket over
anchors (with arrow pointing up) and insert
anchor screws through bracket into anchors.
5b-4) Tighten screws.
6) Place decorative caps over the screw (x4)
(Figure E).
Herramientas necesarias: destornillador Phillips, taladro,
broca de 1/2" para paneles de yeso, broca de 1/4" para
hormigón, nivel, cinta
Contenido del kit de ferretería: 1 llave hexagonal pequeña,
4 pernos de ador de metal, 4 anclas para mampostería, 4
tornillos de ancla para madera
Nota: Las instrucciones que siguen son para instalar en
paneles de yeso u hormigón.
Repisa decorativa para hotel
1) Retire las ménsulas de montaje de los postes aojando
los tornillos de jación (Figura A).
2) Coloque la plantilla de montaje sobre la pared en la
ubicación deseada. Con un nivel, alinee la
plantilla y péguela a la pared con cinta.
3) Marque las posiciones de 2 agujeros en cada poste de
montaje correspondiente a su producto.
4) Retire la plantilla de la pared.
Para instalar sobre paneles de yeso siga los pasos 5A,
para hormigón siga los pasos 5B..
5a-1) Perfore oricios de ½” en las ubicaciones marcadas para
los oricios.
5a-2) Retire las anclas de los pernos e inserte los pernos a
través de las ménsulas de montaje (Figura B).
5a-3) Vuelva a enroscar las anclas en los pernos (Figura C).
5a-4) Conecte las ménsulas de montaje a la pared (con la
echa apuntando hacia arriba) insertando las anclas en
los oricios y apretando todos los pernos (Figura D).
5b-1) Perfore oricios de ¼” en las ubicaciones marcadas.
5b-2) Inserte las anclas para mampostería en los oricios y
golpéelas suavemente hasta que queden a ras
de la pared.
5b-3) Una por vez, coloque cada ménsula de montaje sobre
las anclas (con la echa apuntando hacia arriba)
e inserte los tornillos de ancla a través de la ménsula y
en las anclas.
5b-4) Apriete los tornillos.
6) Coloque tapas decorativas en el tornillo. (x4) (Figura E).
Outils requis : Tournevis à pointe cruciforme, perceuse,
mèche de ½ po pour cloison sèche, mèche de ¼ po pour béton,
niveau, ruban
Contenu de la trousse de quincaillerie : 1 petite clé
hexagonale, 4 boulons à ailettes en métal, 4 dispositifs
d’ancrage de maçonnerie, 4 vis d’ancrage/à bois
Remarque : Les directives ci-dessous s’appliquent à
l’installation sur une cloison sèche ou sur une surface en béton.
Étagère d’hôtel décorative
1) Enlever les supports de montage des tiges en desserrant
les vis d’arrêt (illustr. A).
2) Placer le gabarit de montage à la position voulue sur le
mur. À l’aide d’un niveau, aligner le gabarit et le
xer au mur avec du ruban adhésif.
3) Marquer l'emplacement des deux trous pour chaque
tige de montage, selon votre produit.
4) Enlever le gabarit du mur.
Pour une installation sur cloison sèche, suivre les étapes
5A, pour une installation sur béton, suivre les étapes 5B.
5a-1) Percer des trous de ½ po de diamètre aux
emplacements indiqués.
5a-2) Enlever les ailettes des boulons et insérer ces derniers
dans les supports de montage (illustr. B).
5a-3) Revisser les ailettes sur les boulons (illustr. C).
5a-4) Fixer les supports de montage au mur (en orientant la
èche vers le haut) en insérant les ailettes dans les
trous, puis en serrant tous les boulons (illustr. D).
5b-1) Percer des trous de ¼ po de diamètre aux
emplacements indiqués.
5b-2) Insérer les dispositifs d’ancrage pour béton dans les
trous et les frapper légèrement jusqu’à ce qu’ils
soient de niveau avec le mur.
5b-3) Un à la fois, placer chaque support de montage sur les
dispositifs d’ancrage (en orientant la èche vers
le haut) et insérer les vis d’ancrage à travers le support,
dans les dispositifs d’ancrage.
5b-4) Serrer les vis.
6) Placer des capuchons décoratifs sur la vis (x4) (illustr. E).
HOTEL SHELF
REPISA DE HOTEL
ÉTAGÈRE D’HÔTEL
Y5794
Moen® Incorporated
©
2021
25300 Al Moen Drive • North Olmsted, OH 44070-8022
Customer Service USA: 1-800-882-0116
International Customer Service: 1-440-962-2217
www.moen.com
INS11821

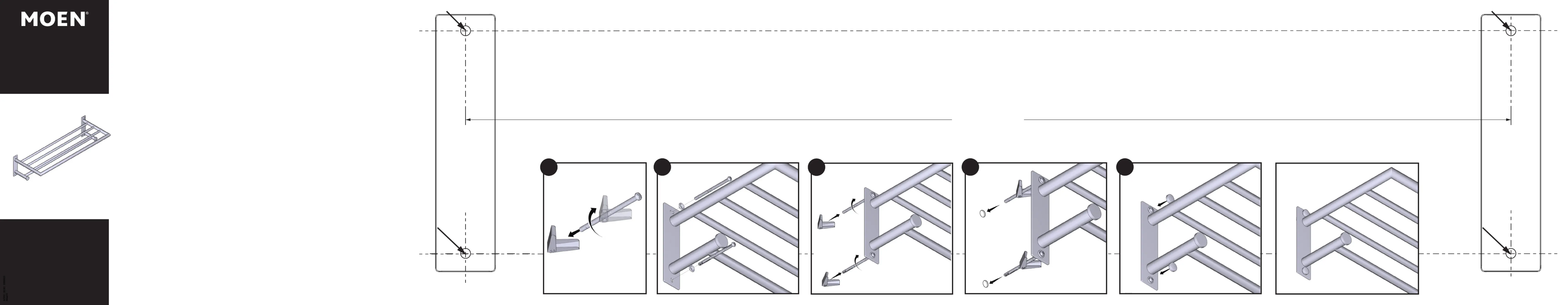

Level Line
Línea del nivel
Ligne de niveau
Position bracket and drill holes as indicated
Ubique los soportes y perfore los oricios como se indica
Placer le support et percer les trous comme indiqué
Position bracket and drill holes as indicated
Ubique los soportes y perfore los oricios como se indica
Placer le support et percer les trous comme indiqué
24"
(610 mm)
A
B
C
D E
(x4)
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Installation Complete
Instalación completa
Installation complète
