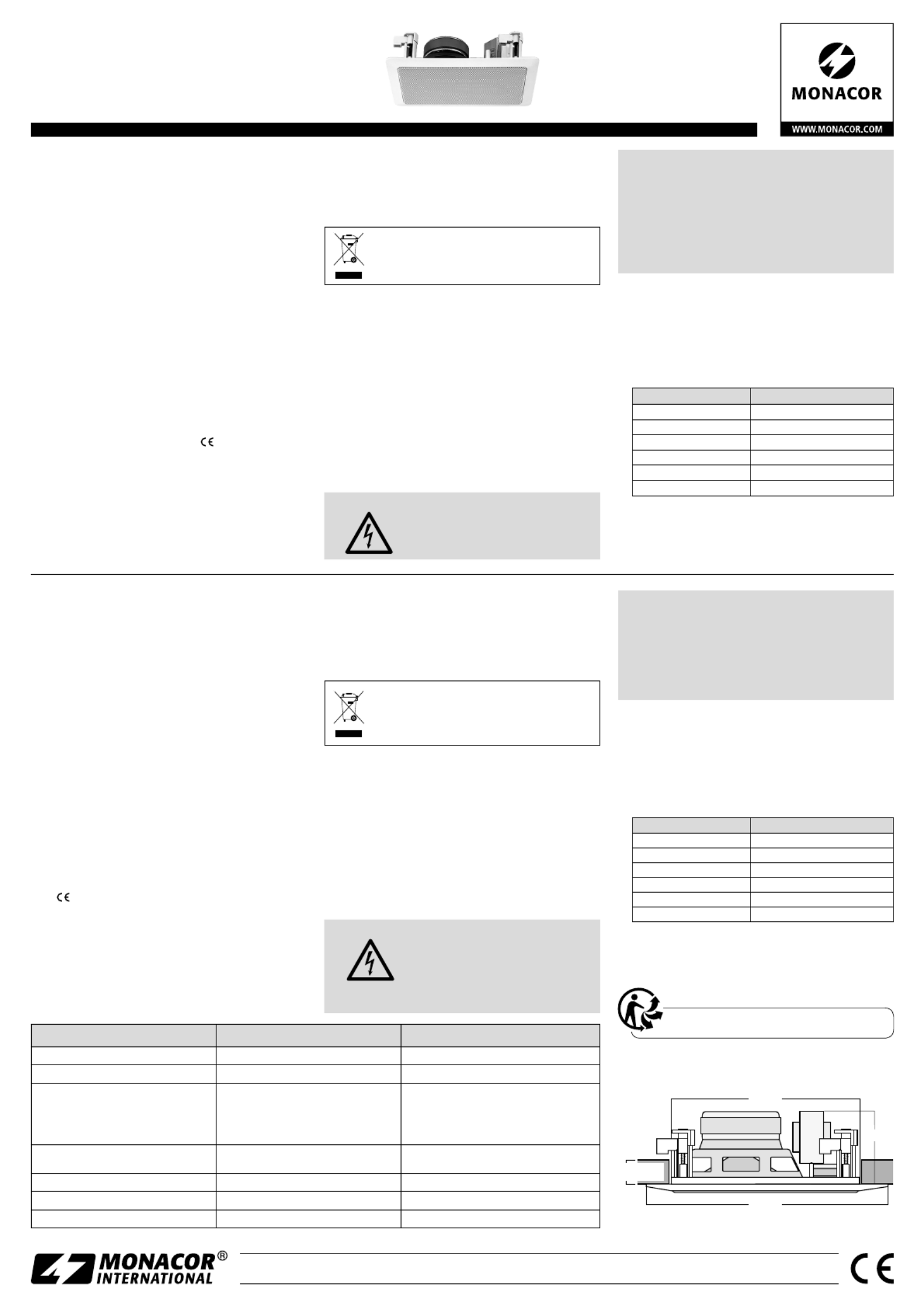

Side 1/2

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ESP-15/ WS

Bestell-Nr. • Order No. 0161550

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

220 mm

61 mm

min.

8 mm

max. 35 mm

190 mm

PA HiFi Wall and Ceiling Speaker

These instructions are intended for installers

with sufﬁcient knowledge of 100 V technology

for PA applications. Please read the instructions

carefully prior to installation and keep them for

later reference.

1 Applications

This PA speaker is specially designed for PA systems

that use 100 V technology. It can be installed into

ceilings or walls with a thickness of 8 – 35 mm. De-

signed as a two-way system (full range speaker plus

dome tweeter), the speaker provides excellent sound

reproduction.

2 Safety Notes

The speaker corresponds to all relevant directives of

the EU and is therefore marked with .

•

The speaker is suitable for indoor use only. Protect

it against dripping water and splash water, high air

humidity and heat (admissible ambient tempera-

ture range: 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use

chemicals or water.

•

No guarantee claims for the speaker and no liabil-

ity for any resulting personal damage or material

dam age will be accepted if the speaker is used

for other purposes than originally intended, if it

is not correctly installed or connected, or if it is

overloaded.

If the speaker is to be put out of operation

deﬁnitively, take it to a local recycling plant

for a disposal which is not harmful to the

environment.

3 Installation

1) Saw a hole of 115 mm × 190 mm into the ceiling

or wall.

2) Make the electrical connection (chapter 4).

3) Use the hook supplied to remove the protective

grille.

4) Insert the speaker into the ceiling or wall, then

tighten the four mounting screws to fasten the

speaker cabinet. Reattach the protective grille.

4 Electrical Connection

WARNING During operation, there is a hazard

of contact with a dangerous voltage

of up to 100 V at the speaker cable.

Installation must be made by skilled

personnel only.

Always insulate the cores of the connection cable

which are not used.

Observe the load of the PA ampliﬁer by the speak-

ers. An overload may damage the ampliﬁer! The

total power of all speakers connected must not

exceed the ampliﬁer power.

1) In case the PA system is switched on, ﬁrst switch

it off completely!

2) Connect the speaker via the transformer input:

Connect the black core and one of the other col-

oured cores which corresponds to the desired

rated load by the speaker to the output of the

PA ampliﬁer.

Core colour Power rating

black common connection

green 1 W

yellow 2 W

orange 4 W

red 7.5 W

brown 15 W

3) When connecting several speakers, make sure that

all speakers have the same polarity (e. g. black core

= negative connection).

Subject to technical modiﬁcation.

ELA-HiFi-Wand- / Deckenlautsprecher

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungs-

technik. Bitte lesen Sie die Anleitung vor der

Installation gründlich durch und heben Sie sie

für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser ELA-Lautsprecher ist speziell für den Einsatz

in ELA-Anlagen konzipiert, die mit 100-V-Technik

arbeiten. Er lässt sich in Decken oder Wände mit

einer Stärke von 8 – 35 mm einbauen. Durch die

2-Wege-Ausführung (Breitbandlautsprecher plus

Kalottenhochtöner) wird eine besonders gute Klang-

wiedergabe erreicht.

2 Sicherheitshinweise

Der Lautsprecher entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

•

Verwenden Sie den Lautsprecher nur im Innenbe-

reich. Schützen Sie ihn von Tropf- und Spritzwas-

ser, hoher Luftfeuchtigkeit und Hitze (zulässiger

Einsatztermperturbereich: 0 – 40 °C).

•

Verwenden Sie für die Reinigung nur ein trocke-

nes, weiches Tuch, auf keinen Fall Chemikalien

oder Wasser.

•

Wird der Lautsprecher zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen oder

überlastet, kann keine Haftung für daraus resultie-

rende Sach- oder Personenschäden und keine Ga-

rantie für den Lautsprecher übernommen werden.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, übergeben

Sie ihn zur umweltgerechten Entsorgung

einem örtlichen Recyclingbetrieb.

3 Montage

1) In die Decke bzw. in die Wand ein Loch von

115 mm × 190 mm sägen.

2) Den elektrischen Anschluss herstellen (Kapitel4).

3) Zur Montage mit Hilfe des beiliegenden Hakens

das Schutzgitter herausziehen.

4) Den Lautsprecher in die Decke bzw. in die Wand

ein setzen und durch Anziehen der vier Montage-

schrauben das Lautsprechergehäuse festklemmen.

Das Schutzgitter wieder einsetzen.

4 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefährli-

che Spannung bis 100 V an der Laut-

sprecherleitung an. Die Installation

darf nur durch Fachpersonal erfolgen.

Isolieren Sie unbedingt die nicht benutzten Adern

der Anschlussleitung.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann den

Verstärker beschädigen! Die Summe der Leistun-

gen aller angeschlossenen Lautsprecher darf die

Verstärkerleistung nicht überschreiten.

1) Falls die ELA-Anlage eingeschaltet ist, diese zuerst

komplett ausschalten!

2) Den Lautsprecher über den Transformatoreingang

anschließen: Die schwarze Ader und eine der an-

deren farbigen Adern, die der gewünschten Nenn-

belastung durch den Lautsprecher entspricht, mit

dem Ausgang des ELA-Verstärkers verbinden.

Aderfarbe Nenn belastung

schwarz gemeinsamer Anschluss

grün 1 W

gelb 2 W

orange 4 W

rot 7,5 W

braun 15 W

3) Beim Anschluss von mehreren Lautsprechern dar-

auf achten, dass die Lautsprecher alle gleich gepolt

werden (z. B. schwarze Ader = Minus anschluss).

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations ESP-15 / WS

Frequenzbereich Frequency range 60 – 20 000 Hz

Kennschalldruck SPL 87 dB (1W /1 m)

Nennbelastbarkeit / Impedanz Power rating / Impedance

15 W / 666 Ω

7,5 W / 1,33 kΩ

4W / 2,5 kΩ

2W / 5 kΩ

1W / 10 kΩ

Einbauöffnung

Einbautiefe Mounting hole

Mounting depth 115 × 190 mm

61 mm

Einsatztempertur Ambient temperature 0 – 40 °C

Abmessungen (B × H × T) Dimensions (W × H × D) 146 × 220 × 70mm

Gewicht Weight 1,3 kg
