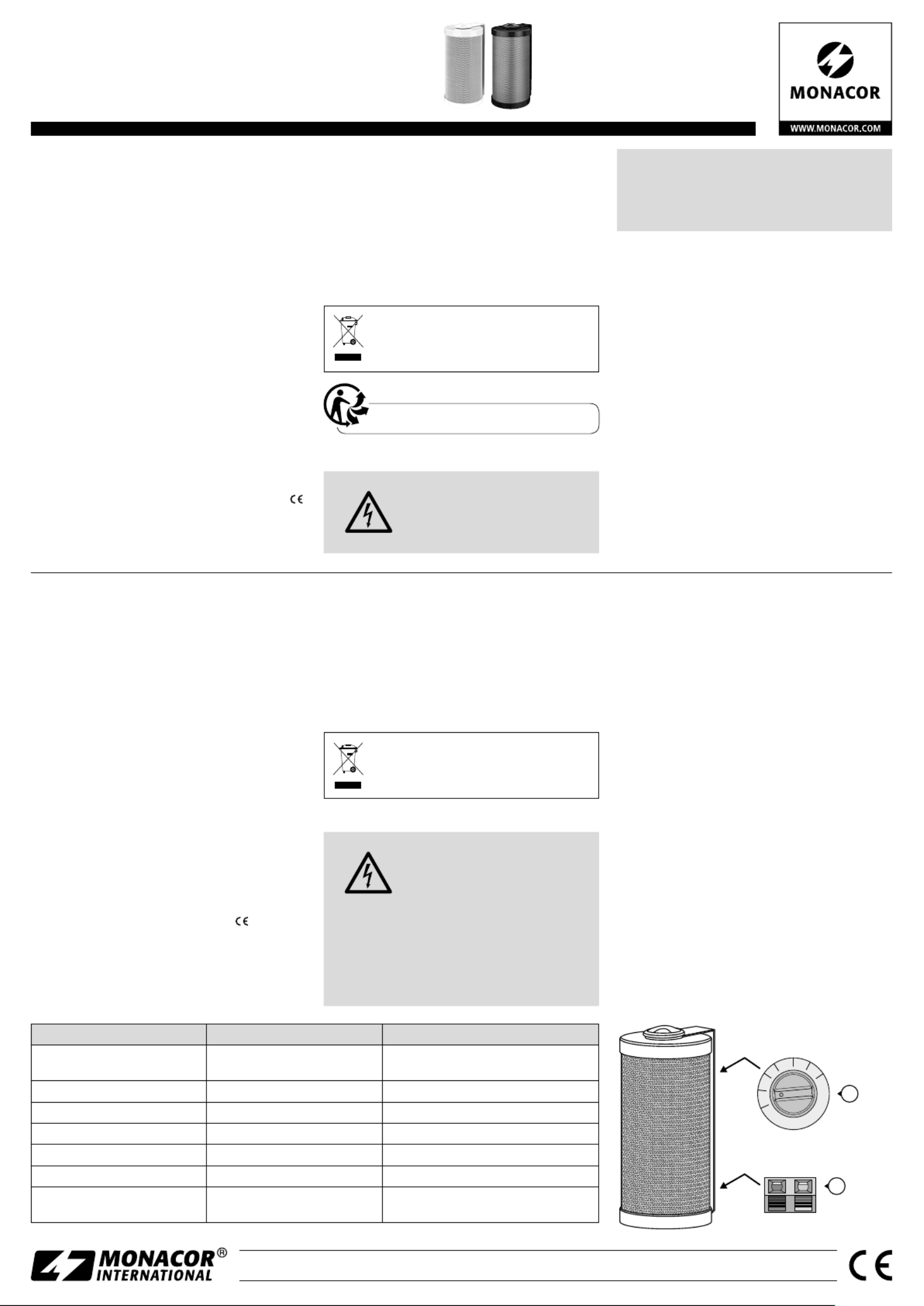

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ESP-315/SW Bestell-Nr. • Order No. 16.2860

ESP-315/WS Bestell-Nr. • Order No. 16.2870

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Ω

PA Speaker System for

100 V Operation or 8 Ω Operation

These instructions are intended for installers

with sufﬁcient knowledge in 100 V technology

for PA applications. Please read the instruc-

tions carefully prior to installation and keep

them for later reference.

1 Applications

This 2-way speaker system for wall mounting is

especially designed for applications in PA systems.

It is equipped with a transformer for operation

in 100 V systems, but it can also directly be con-

nected to a low-impedance ampliﬁer output. The

connected load is matched via a rotary switch. As

a 2-way system, the speaker system is suitable for

speech and music reproduction.

2 Important Notes for Safe Installation

The speaker system corresponds to all relevant di-

rectives of the EU and is therefore marked with .

•

The speaker system is suitable for indoor use only.

Protect it against dripping water, splash water

and high air humidity. The admissible ambient

temperature range is 0 – 40 °C.

•

For cleaning only use a dry, soft cloth; never use

chemicals or water.

•

No guarantee claims for the speaker system and

no liability for any resulting personal damage or

material dam age will be accepted if the speaker

system is used for other purposes than originally

intended, if it is not expertly mounted or correctly

connected, or if it is overloaded.

If the speaker system is to be put out of

operation deﬁnitively, take it to a local

recycling plant or a disposal which is not

harmful to the environment.

3 Installation

WARNING During operation, there is a hazard

of contact with a voltage of up to

100 V at the speaker cable. The in-

stallation must be carried out by

skilled personnel only.

Observe the load of the PA ampliﬁer by the speak-

ers. An overload may damage the ampliﬁer! The

total power of all speakers connected must not

exceed the ampliﬁer power.

1) Prior to the installation of the speaker system

switch off the PA ampliﬁer completely, so that

the speaker cable will not carry any voltage!

2) For wall mounting, ﬁx the bracket at the desired

place of the wall and tightly screw the speaker

system to the mounting bracket.

3) Adjust the desired rated load (volume) with the

switch (1) on the rear side or turn the switch to

position “8 Ω” when operating the speaker at a

low-impedance ampliﬁer output.

CAUTION! In the position “8 Ω” never use the

speaker in a 100 V system. The speaker and pos-

sibly the ampliﬁer will be damaged.

4) Connect the speaker system via the connecting

terminals (2) to the PA ampliﬁer. When connect-

ing several speakers, make sure that all speakers

have the same polarity (e. g. black terminal =

negative pole).

5) -Finally align the speaker system in an opti

mum way to the area where the sound is to be

directed.

Subject to technical modiﬁcation.

ELA-Lautsprecherbox für 100-V-

oder 8-Ω-Betrieb

Diese Anleitung richtet sich an Installateure,

die ausreichende Fachkenntnisse in der 100-V-

Beschallungstechnik besitzen. Bitte lesen Sie die

Anleitung vor der Installation gründlich durch

und heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese 2-Wege-Lautsprecherbox zur Wandmontage

ist speziell für den Einsatz in Beschallungsanlagen

konzipiert. Sie ist mit einem Übertrager für den

Betrieb in 100-V-Anlagen ausgestattet, kann aber

auch direkt an einen niederohmigen Verstärkeraus-

gang angeschlossen werden. Die Anpassung der

Anschlussleistung erfolgt über einen Drehschalter.

Als 2-Wege-System ist die Lautsprecherbox für

Sprach- und Musikwiedergabe geeignet.

2 Wichtige Hinweise für den sicheren Einbau

Die Lautsprecherbox entspricht allen relevanten

Richt linien der EU und trägt deshalb das -Zeichen.

•

Die Lautsprecherbox ist nur zur Verwendung im

Innenbereich geeignet. Schützen Sie sie vor Tropf-

und Spritzwasser sowie vor hoher Luftfeuchtig-

keit. Der zulässige Einsatztemperaturbereich be-

trägt 0 – 40 °C.

•

Verwenden Sie für die Reinigung nur ein trocke-

nes, weiches Tuch, auf keinen Fall Chemikalien

oder Wasser.

•

Wird die Lautsprecherbox zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen oder

überlastet, kann keine Haftung für daraus resul-

tierende Sach- oder Personenschäden und keine

Garantie für die Lautsprecherbox übernommen

werden.

Soll die Lautsprecherbox endgültig aus

dem Betrieb genommen werden, überge-

ben Sie sie zur umweltgerechten Entsor-

gung einem örtlichen Recyclingbetrieb.

3 Installation

WARNUNG Beim Betrieb in 100-V-Anlagen liegt

berührungsgefährliche Spannung bis

100 V an der Lautsprecherleitung an.

Die Installation darf nur durch Fach-

personal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann

den Verstärker beschädigen! Die Summe der Leis-

tungen aller angeschlossenen Lautsprecher darf

die Verstärkerleistung nicht überschreiten.

1) Vor der Installation der Lautsprecherbox den

ELA-Verstärker ausschalten, damit die Lautspre-

cherleitung spannungsfrei ist!

2) Zur Wandmontage den Montagebügel an ge-

wünschter Stelle der Wand befestigen und

die Lautsprecherbox am Montagebügel fest-

schrauben.

3) Die gewünschte Nennbelastung (Lautstärke)

mit dem Schalter (1) auf der Rückseite einstel-

len oder beim Betrieb an einem niederohmigen

Verstärkerausgang den Schalter in die Position

„8 Ω“ drehen.

VORSICHT! In der Position „8 Ω“ den Lautspre-

cher auf keinen Fall in einer 100-V-Anlage be-

treiben. Der Lautsprecher und eventuell auch der

Verstärker werden beschädigt.

4) -Die Lautsprecherbox über die Anschlussklem

men (2) an den ELA-Verstärker anschließen. Beim

Anschluss von mehreren Lautsprechern darauf

achten, dass die Lautsprecher alle gleich gepolt

werden (z. B. schwarze Klemme = Minuspol).

5) Zuletzt die Lautsprecherbox optimal auf den zu

beschallenden Bereich ausrichten.

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations ESP-315 /..

Nennbelastbarkeit Power rating 100 V : 15 / 10 / 5 / 2,5 W

8 Ω: 15 W

Maximale Belastbarkeit Maximum load 30 W

Kennschalldruck SPL 90 dB (1 W/1 m)

Frequenzbereich Frequency range 75 – 20 000 Hz

Abmessungen Dimensions ⌀ 133 mm × 280 mm

Gewicht Weight 2,1 g

Anschluss Connection Lautsprecher-Klemmanschluss

spring-loaded speaker terminal

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Ω

Cassa acustica PA per 100 V o 8 Ω

Queste istruzioni sono rivolte agli installatori che

possiedono delle conoscenze speciﬁche sufﬁcienti

della tecnica di sonorizzazione a 100 V. Vi pre-

ghiamo di leggerle attentamente prima dell‘in-

stallazione e di conservarle per un uso futuro.

1 Possibilità d’impiego

Questa cassa acustica a 2 vie per montaggio alla pa-

rete è stata realizzata specialmente per l’impiego in

impianti di sonorizzazione. È equipaggiata con un

trasformatore per il funzionamento in impianti con

uscita audio 100 V, p2-ma può essere collegata anche

con un’uscita a bassa impedenza dell’ampliﬁcatore.

L’adattamento al tipo di collegamento avviene con

un selettore. Come sistema a 2 vie, la cassa acustica

è adatto per la riproduzione sia di musica che di

lingua parlata.

2 Avvertenze di sicurezza

La cassa acustica è conforme a tutte le direttive rile-

vanti dell’UE e pertanto porta la sigla .

•

La cassa acustica è previsto solo per l’uso all’in-

terno di locali. Proteggerla dall’acqua gocciolante

e dagli spruzzi d’acqua nonché da alta umidità

dell’aria. La temperatura d’esercizio ammessa è

0 – 40 °C.

•

Per la pulizia usare solo un panno morbido,

asciutto; non impiegare in nessun caso prodotti

chimici o acqua.

•

Nel caso d’uso improprio, di montaggio sba-

gliato, di collegamenti sbagliati o di sovraccarico

della cassa acustica, non si assume nessuna re-

sponsabilità per eventuali danni consequenziali a

persone o a cose e non si assume nessuna garan-

zia per la cassa acustica.

Se si desidera eliminare la cassa acu-

stica deﬁnitivamente, consegnarla per lo

smaltimento ad un’istituzione locale per

il riciclaggio.

3 Installazione

AVVERTIMENTO

Durante il funzionamento in im-

pianti a 100 V, nel cavo per altopar-

lanti è presente una tensione ﬁno a

100 V, pericolosa in caso di contatto.

L’installazione deve essere eseguita

solo da personale specializzato.

Tener presente anche il carico dell’ampliﬁcatore

PA da parte degli altoparlanti. Un sovraccarico

può danneggiare l’ampliﬁcatore! La somma delle

potenze di tutti gli altoparlanti collegati non deve

superare la potenza dell’ampliﬁcatore.

1) -Prima dell’installazione della cassa acustica, spe

gnere l’ampliﬁcatore PA perché la linea per alto-

parlanti sia completamente esente da tensione!

2) Per il montaggio alla parete ﬁssare la staffa nel

punto desiderato della parete e avvitare la cassa

alla staffa di montaggio.

3) Con il selettore (1) sul retro impostare la potenza

nominale (il volume) richiesta oppure, in caso di

collegamento con un’uscita a bassa impedenza

dell’ampliﬁcatore, girare il selettore in posizione

“8 Ω”.

ATTENZIONE! In posizione “8 Ω”, non usare in

nessun caso l’altoparlante in un impianto con

uscita audio 100 V. L’altoparlante e eventual-

mente anche l’ampliﬁcatore subiranno dei danni.

4) Collegare la cassa acustica con l’ampliﬁcatore

PA per mezzo dei morsetti di collegamento (2).

Collegando più altopar lanti, fare attenzione af-

ﬁnché tutti abbiano la stessa polarità (p. es. mor-

setto nero = polo negativo).

5) -Alla ﬁne orientare la cassa acustica in modo otti

male verso la zona da sonorizzare.

Con riserva di modiﬁche tecniche.

ESP-315/SW Réf. num. Codice 16.2860•

ESP-315/WS Réf. num. Codice 16.2870•

Enceinte Public Adress pour

fonctionnement 100 V ou 8 Ω

Cette notice s’adresse aux installateurs possédant

des connaissances sufﬁsantes en technique de

sonorisation ligne 100 V. Veuillez lire la présente

notice avec attention avant l‘installation et conser-

vez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d’utilisation

Cette enceinte 2 voies pour montage mural est

spécialement conçue pour une utilisation dans

des installations de sonorisation. Elle est dotée

d’un transformateur pour fonctionnement dans

des installations 100 V, elle peut également être

directement reliée à une sortie ampliﬁcateur basse

impédance. L’adaptation de la puissance de bran-

chement s’effectue via un sélecteur rotatif. En tant

que système 2 voies, l’enceinte est adaptée pour

une restitution de discours et musique.

2 Conseils de sécurité

L‘enceinte répond à toutes les directives nécessaires

de l’Union européenne et porte donc le symbole .

•

L‘enceinte n’est conçu que pour une utilisation en

intérieur. Protégez-la de tout type de projections

d’eau, des éclaboussures et d’une humidité d‘air

élevée. La plage de température ambiante admis-

sible est de 0 – 40 °C.

•

Pour le nettoyage, utilisez uniquement un chiffon sec

et doux, en aucun cas de produits chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si

l‘enceinte est utilisé dans un but autre que celui

pour lequel il a été conçu, si elle n’est pas correcte-

ment ins tallé ou branché, ou si elle y a surcharge;

en outre, la garantie deviendrait caduque.

Lorsque l‘enceinte est déﬁnitivement retiré

du service, vous devez la déposer dans une

usine de recyclage adaptée pour contri-

buer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

3 Installation

AVERTISSEMENT

Pendant le fonctionnement, une

tension de contact dangereuse

jusqu’à 100 V est présente au câble

haut-parleur. Seul un personnel

qualiﬁé peut effectuer l’installation.

Faites attention à la charge de l’ampliﬁcateur PA

par les haut-parleurs. Une surcharge peut endom-

mager l’ampliﬁcateur. La somme des puissances

de l’ensemble des enceintes reliées ne doit pas

dépasser la puissance de l’ampliﬁcateur.

1) -Avant d’installer l’enceinte, éteignez l’ampliﬁca

teur Public Adress pour que le câble haut-parleur

ne soit pas porteur de tension !

2) Pour un montage mural, ﬁxez l’étrier à l’endroit

voulu sur le mur et vissez l’enceinte sur l’étrier.

3) Réglez la puissance nominale souhaitée (volume)

avec l’interrupteur (1) sur la face arrière ou, pour

un fonctionnement à une sortie ampli basse impé-

dance, tournez le sélecteur sur la positon «8 Ω».

ATTENTION ! En position «8 Ω», ne faites pas

fonctionner l’enceinte dans une installation

100 V. L’enceinte, voire l’ampliﬁcateur, pour-

raient être endommagés.

4) Reliez l’enceinte via les bornes à pinces (2) à l’am-

pliﬁcateur Public Adress. Si vous branchez plu-

sieurs enceintes, veillez à ce qu’elles aient toutes

la même polarité (p. ex. borne noire = pôle moins).

5) -Orientez maintenant l‘enceinte de manière opti

male vers la zone à sonoriser.

Tout droit de modiﬁcation réservé.

FrançaisItaliano

Caractéristiques techniques Dati tecnici ESP-315 /..

Puissance nominale Potenza nominale 100 V : 15 / 10 / 5 / 2,5 W

8 Ω: 15 W

Puissance maximale Potenza max. 30 W

Pression sonore nominale Pressione sonora nominale 90 dB (1 W/1 m)

Bande passante max. Gamma di frequenze max. 75 – 20 000 Hz

Dimensions Dimensioni ⌀ 133 mm × 280 mm

Poids Peso 2,1 g

Branchement Collegamento borne à pince pour haut-parleur

morsettiera per altoparlanti

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	ESP-315/SW
Vekselstrømsindgangsspænding:	100 V
Højde:	280 mm
Vægt:	2100 g
Produktfarve:	Sort, sølv
Udgangseffekt (RMS):	15 W
Equalizer:	Ingen
Driftstemperatur (T-T):	0 - 40 °C
Anbefalet brug:	DJ
Frekvensområde:	75 - 20000 Hz
Impedens:	8 ohm (Ω)
Forbindelsesteknologi:	Ledningsført
Højttaler, type:	2-vejs
Lyd-output kanaler:	1.0 kanaler
Højttaler, placering:	Kan monteres på væggen
Diameter:	133 mm
Antal drivere:	1
Diskanthøjttaler:	Ja
Peak Music-Udgangseffekt (PMPO):	30 W
Sensitivitet:	90 dB
Diskant diameter:	13 mm
Egnet til udendørs brug:	Ingen
