ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ETS-215/ WS Bestell-Nr. • Order No. 0161300

ETS-230/ WS Bestell-Nr. • Order No. 0161310

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

PA Column Speakers

These instructions are intended for installers with

sufﬁcient knowledge of 100 V technology for PA

applications. Please read the instructions carefully

prior to installation and keep them for later ref-

erence.

1 Applications

These column speakers are specially designed for PA sys-

tems using 100 V technology. The speaker cabinets are

made of extruded aluminium which makes them very

robust.

2 Safety Notes

The column speaker corresponds to all relevant directives

of the EU and is therefore marked with .

•

The column speaker is suitable for indoor use only.

Protect it against dripping water and splash water,

high air humidity and heat (admissible ambient tem-

perature range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use chem-

icals or water.

•

No guarantee claims for the column speaker and no

liability for any resulting personal damage or mate rial

damage will be accepted if the column speaker is used

for other purposes than originally intended, if it is not

correctly installed or connected, or if it is overloaded.

If the column speaker is to be put out of

operation deﬁnitely, dispose of the column

speaker in accordance with local regulations.

3 Installation

For installation, two mounting brackets with match-

ing washers and screws are supplied with the column

speaker. Attach the column speaker expertly at a suitable

place.

IMPORTANT For safe installation, always use two

mounting brackets for each column speaker!

4 Electrical Connection

WARNING During operation, there is a hazard of

contact with a dangerous voltage of up to

100 V at the connection cable. Installation

must be made by skilled personnel only.

Observe the load of the PA ampliﬁer by the speaker

systems. Overload may damage the ampliﬁer! The total

power of all speakers connected must not exceed the

ampliﬁer power.

1) In case the PA system is switched on, ﬁrst switch it

off completely!

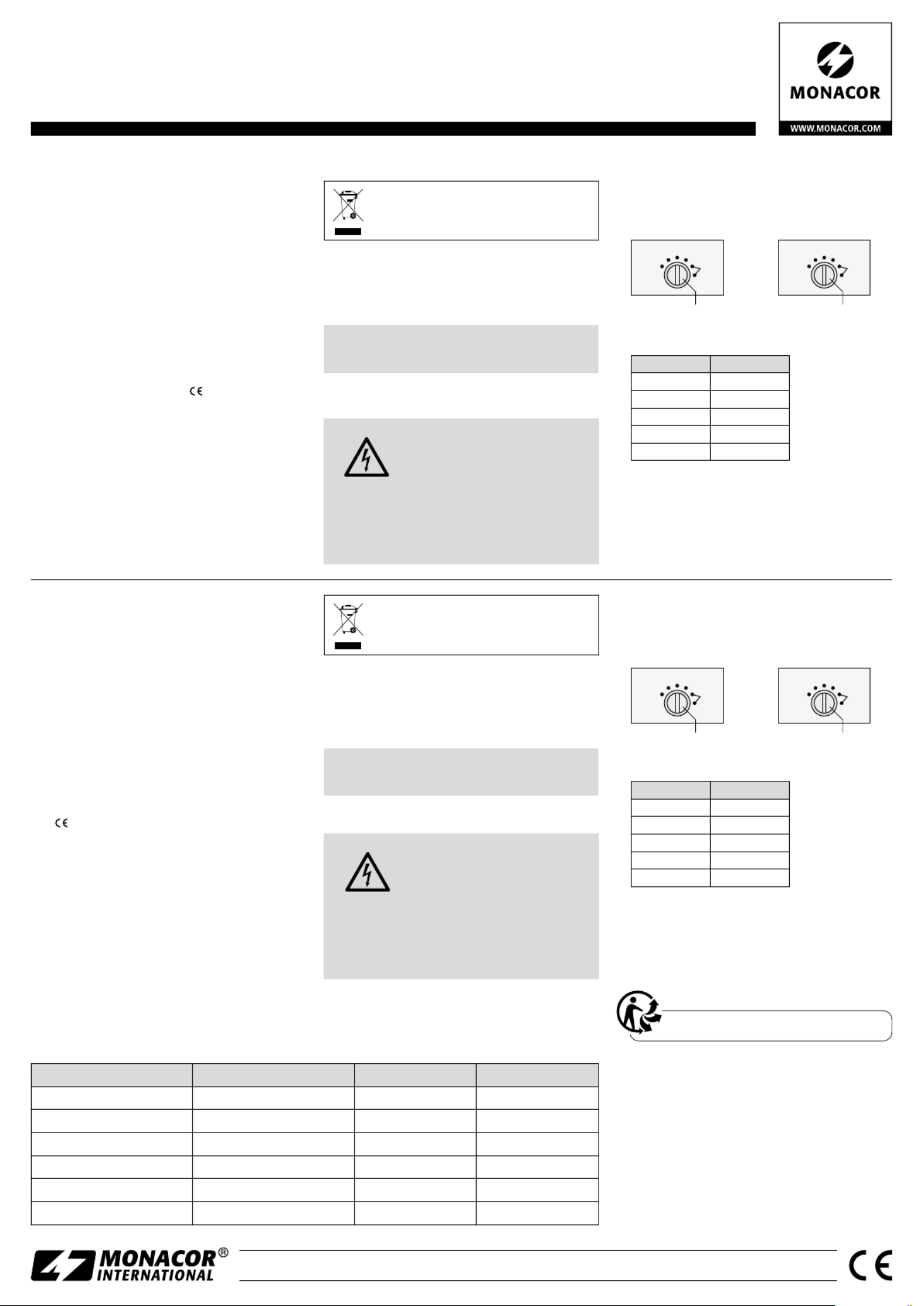

2) On the rear side, pull out the locking plug of the

power selector switch (a). Use a screwdriver to adjust

the rated load by the column speaker and its imped-

ance by means of the switch.

7.5W

15W

OFF

3.75W

ETS-215/WS

15W

30W

OFF

3.75W

7.5W

ETS-230/WS

a a

The impedance which results from the adjusted load

is listed in the following table:

Power Impedance

2 W 5 kΩ

3.75 W 2.66 kΩ

7.5 W 1.33 kΩ

15 W 666 Ω

30 W 333 Ω

3) Use the connection cable to connect the column

speaker to the output of the PA ampliﬁer.

4) When connecting several column speakers, make

sure that the speakers have the same polarity (e. g.

black core = negative pole).

Subject to technical modiﬁcation.

ELA-Tonsäulen

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungstech-

nik. Bitte lesen Sie die Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprechersäulen sind speziell für den Einsatz in

ELA-Anlagen konzipiert, die mit 100-VTechnik arbeiten.

Durch die Aluminium-Proﬁlgehäuse sind sie besonders

robust.

2 Sicherheitshinweise

Diese Tonsäule entspricht allen relevanten Richtlinien der

EU und trägt deshalb das -Zeichen.

•

Verwenden Sie die Tonsäule nur im Innenbereich.

Schützen Sie sie vor Tropf- und Spritzwasser, hoher

Luftfeuchtigkeit und Hitze (zulässiger Einsatztempera-

turbereich 0 – 40 °C).

•

Benutzen Sie für die Reinigung nur ein trockenes, wei-

ches Tuch, auf keinen Fall Chemikalien oder Wasser.

•

Wird die Tonsäule zweckentfremdet, nicht fachgerecht

montiert, falsch angeschlossen oder überlastet, kann

keine Haftung für daraus resultierende Sach- oder

Personenschäden und keine Garantie für die Tonsäule

übernommen werden.

Soll die Tonsäule endgültig aus dem Betrieb

genommen werden, entsorgen Sie sie gemäß

den örtlichen Vorschriften.

3 Montage

Zur Montage werden zwei Montagewinkel sowie

passende Scheiben und Schrauben mitgeliefert. Die

Lautsprechersäule an geeigneter Stelle fachgerecht be-

festigen.

WICHTIG Für eine sichere Montage müssen unbedingt

zwei Montagewinkel pro Lautsprechersäule verwendet

werden!

4 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefährliche

Spannung bis 100 V an der Anschlusslei-

tung an. Die Installation darf nur durch

Fachpersonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers durch

die Lautsprecher. Eine Überlastung kann den Verstär-

ker beschädigen! Die Summe der Leistungen aller an-

geschlossenen Lautsprecher darf die Verstärkerleistung

nicht überschreiten.

1) Falls die ELA-Anlage eingeschaltet ist, diese zuerst

komplett ausschalten!

2) Auf der Rückseite den Verschlussstopfen des Leis-

tungsumschalters (a) herausziehen. Mit Hilfe eines

Schraubendrehers die Nennbelastung durch die Laut-

sprechersäule und deren Impedanz mit dem Schalter

einstellen.

7.5W

15W

OFF

3.75W

ETS-215/WS

15W

30W

OFF

3.75W

7.5W

ETS-230/WS

a a

Die Impedanz, die sich aus der eingestellten Belastung

ergibt, ist in der folgenden Tabelle aufgeführt:

Leistung Impedanz

2 W 5 kΩ

3,75 W 2,66 kΩ

7,5 W 1,33 kΩ

15 W 666 Ω

30 W 333 Ω

3) Die Lautsprechersäule über die Anschlussleitung mit

dem Ausgang des ELA-Verstärkers verbinden.

4) Beim Anschluss von mehreren Lautsprechern darauf

achten, dass die Lautsprecher alle gleich gepolt wer-

den (z. B. schwarze Ader = Minuspol).

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations ETS-215/ WS ETS-230/ WS

Frequenzbereich Frequency range 250 – 15 000 Hz 200 – 15 000 Hz

Anzahl der Lautsprecherchassis Number of speakers 4 8

Nennbelastbarkeit Power rating 15 / 7,5 / 3,75 / 2 W 30 / 15 / 7,5 / 3,75 W

Kennschalldruck SPL 92 dB (1 W/1 m) 95 dB (1 W/1 m)

Abmessungen (B × H × T) Dimensions (W × H × D) 105 × 405 × 85 mm 105 × 687 × 85 mm

Gewicht Weight 2,5 kg 3,9 kg
