ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

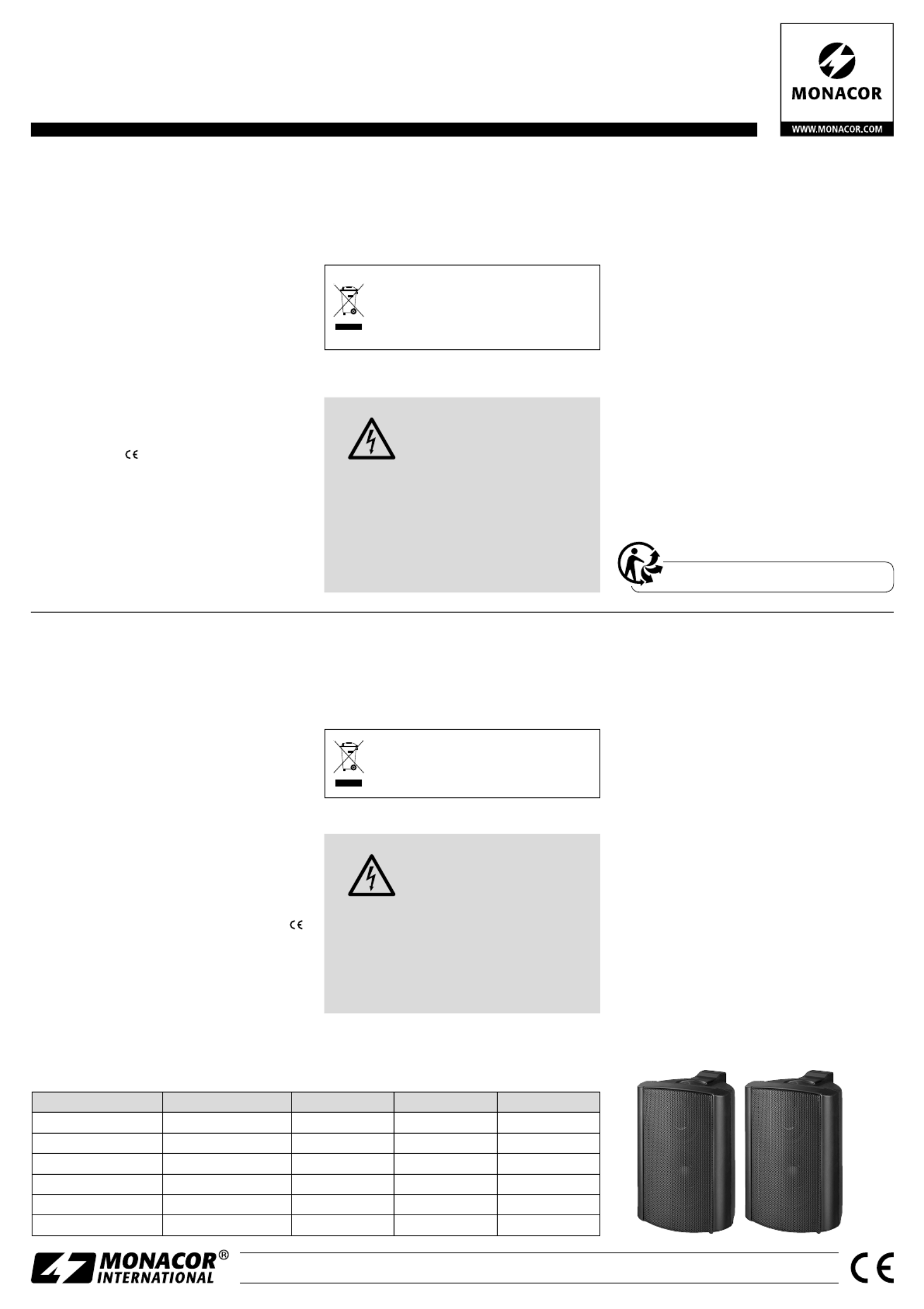

EUL-30/SW Bestell-Nr. • Order No. 16.1150

EUL-60/SW Bestell-Nr. • Order No. 16.1170

EUL-80/SW Bestell-Nr. • Order No. 16.1190

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

EUL-30/WS Bestell-Nr. • Order No. 16.1160

EUL-60/WS Bestell-Nr. • Order No. 16.1180

EUL-80/WS Bestell-Nr. • Order No. 16.1230

PA Speaker Systems

These instructions are intended for installers

with sufﬁcient knowledge in 100 V technol-

ogy for PA applications. Please read the in-

structions carefully prior to installation and

keep them for later reference.

1 Applications

This pair of wall-mount speaker systems with

excellent sound quality is specially designed for

100 V applications in PA systems. The speaker

systems are equipped with a 6-position selector

switch to adjust the desired volume.

2 Important Notes

The speaker systems correspond to all relevant

directives of the EU and are therefore marked

with .

•

The speaker systems are suitable for indoor use

only. Protect them against dripping water and

splash water, high air humidity and heat (ad-

missible ambient temperature range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use

water or chemicals.

•

No guarantee claims for the speaker systems

and no liability for any resulting personal dam-

age or material damage will be accepted if the

speaker systems are used for other purposes

than originally intended, if they are not correctly

installed or connected, or if they are overloaded.

If the speaker systems are to be put out

of operation deﬁnitively, take them to a

local recycling plant for a disposal which

will not be harmful to the environment.

3 Installation

WARNING During operation, there is a haz-

ard of contact with a voltage up to

100 V at the connection cable. The

installation must always be carried

out by skilled personnel.

Observe the load of the speakers on the ampliﬁ-

er. An overload may damage the ampliﬁer! The

total power of all speakers connected must not

exceed the ampliﬁer power.

1) Prior to installing the speaker systems, switch

off the PA ampliﬁer so that the 100 V audio

cable will not carry any voltage!

2) Unscrew the mounting bracket. Thus, a free-

standing placement of the speaker system will

be possible.

3) For wall mounting, ﬁnd a suitable place to

fasten the mounting bracket, then screw the

speaker system to the bracket. Due to the bev-

elled shape of the speaker cabinet, installation

in corners will also be possible.

4) Connect the speakers to the PA ampliﬁer via

the terminals. Make sure that all speakers have

the same polarity (e. g. black terminal = nega-

tive pole).

5) Set the selector switch on the rear side of the

cabinet to the desired power rating (volume).

In the position OFF, the speaker system will be

deactivated.

6) Align the speakers in an optimum way to the

desired zone.

Subject to technical modiﬁcation.

ELA-Lautsprecherboxen

Diese Anleitung richtet sich an Installateure

mit Fachkenntnissen in der 100-V-Beschal-

lungstechnik. Bitte lesen Sie die Anleitung

vor der Installation gründlich durch und

heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieses Paar Lautsprecherboxen zur Wandmon-

tage mit sehr hoher Klangqualität ist speziell für

den Einsatz in Be schallungsanlagen konzipiert,

die mit 100-V-Technik arbeiten. Die gewünschte

Lautstärkeanpassung erfolgt mit einem 6-stuﬁgen

Drehschalter.

2 Wichtige Hinweise

Die Lautsprecherboxen entsprechen allen rele-

vanten Richtlinien der EU und sind deshalb mit

gekennzeichnet.

•

Die Lautsprecherboxen sind nur zur Verwen-

dung im Innenbereich geeignet. Schützen Sie

sie vor Tropf- und Spritzwasser, hoher Luft-

feuchtigkeit und Hitze (zulässiger Einsatztem-

peraturbereich 0 – 40 °C).

•

Verwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, auf keinen Fall Wasser oder Che-

mikalien.

•

Werden die Lautsprecherboxen zweckentfrem-

det, nicht fachgerecht montiert, falsch ange-

schlossen oder überlastet, kann keine Haftung

für daraus resultierende Sach- oder Personen-

schäden und keine Garantie für die Lautspre-

cherboxen übernommen werden.

Sollen die Lautsprecherboxen endgültig

aus dem Betrieb genommen werden,

übergeben Sie sie zur umweltgerechten

Entsorgung einem örtlichen Recycling-

betrieb.

3 Installation

WARNUNG Im Betrieb liegt berührungsgefähr-

liche Spannung bis 100 V an der

An schlussleitung an. Die Installa-

tion darf nur durch Fachpersonal

erfolgen.

Achten Sie auf die Belastung des ELA-Verstär-

kers durch die Lautsprech er. Eine Überlastung

kann den Verstärker beschädigen! Die Summe

der Leistungen aller angeschlossenen Lautspre-

cher darf die Verstärkerleistung nicht über-

schreiten.

1) Vor der Installation der Lautsprecherboxen

den ELA-Verstärker ausschalten, damit die

100-V-Audioleitung spannungsfrei ist!

2) Den Montagebügel abschrauben. Die Lautspre-

cherbox lässt sich so frei aufstellen.

3) Zur Wandmontage den Montagebügel an ge-

eigneter Stelle befestigen und die Lautspre-

cherbox an den Bügel festschrauben. Durch das

abgeschrägte Lautsprechergehäuse können die

Boxen auch in Ecken montiert werden.

4) Die Lautsprecher über die Anschlussklemmen

an den ELA-Verstärker anschließen. Dabei dar-

auf achten, dass die Lautsprecher alle gleich ge-

polt werden (z. B. schwarze Klemme = Minus-

pol).

5) Mit dem Drehschalter auf der Gehäuserück-

seite die gewünschte Nennbelastung (Lautstär-

ke) einstellen. In der Position OFF ist die Laut-

sprecherbox ausgeschaltet.

6) Die Lautsprecher optimal auf die zu beschal-

lende Fläche ausrichten.

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations EUL-30 /… EUL-60 /… EUL-80 /…

Nennbelastbarkeit Power rating 15 / 7,5 /4 /2 / 1 W 15 / 7,5 /4 / 2 / 1 W 30 / 15 / 7,5 /4 / 2 W

Frequenzbereich Frequency range 80 – 20 000 Hz 60 – 20 000 Hz 40 – 20 000 Hz

Mittlerer Schalldruck SPL 87 dB (1 W/1 m) (1 W/1 m) (1 W/1 m)89 dB 89 dB

Max. Schalldruck Max. SPL 98 dB 100 dB 103 dB

Abmessungen (B × H × T) Dimensions (W × H × D) 130 × 192 × 115 mm 215 × 290 × 172 mm 270 × 370 × 220 mm

Gewicht (Stück) Weight (per speaker) 1,7 kg 3,6 kg 6,4 kg

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

EUL-30/WS Réf. num. Codice 16.1160•

EUL-60/WS Réf. num. Codice 16.1180•

EUL-80/WS Réf. num. Codice 16.1230•

Casse acustiche PA

Queste istruzioni sono rivolte agli installatori

che possiedono delle conoscenze speciﬁche

sufﬁcienti della tecnica di sonorizzazione a

100 V. Vi preghiamo di leggerle attentamen-

te prima dell‘installazione e di conservarle per

un uso futuro.

1 Possibilità d’impiego

Questa coppia di casse acustiche per il montag-

gio a parete con altissima qualità acustica è pre-

vista particolarmente per l’impiego in impianti di

sono rizzazione con uscita audio 100 V. L’adatta-

mento al volume avviene per mezzo di un selet-

tore a 6 livelli.

2 Avvertenze importanti per l’uso

Le casse acustiche sono conformi a tutte le diretti-

ve rilevanti dell’UE e pertanto portano la sigla .

•

Le casse acustiche sono previste solo per l’uso

all’interno di locali. Proteggerle dall’acqua goc-

ciolante e dagli spruzzi d’acqua, da alta umidità

dell’aria e dal calore (temperatura d’impiego

ammessa fra 0 e 40 °C).

•

Per la pulizia usare solo un panno morbido,

asciutto; non impiegare in nessun caso prodotti

chimici o acqua.

•

Nel caso d’uso improprio, di montaggio scor-

retto, di collegamenti sbagliati o di sovraccarico

delle casse acustiche, non si assume nessuna re-

sponsabilità per eventuali danni consequenziali

a persone o a cose e non si assume nessuna

garanzia per le casse.

Se si desidera eliminare le casse acusti-

che deﬁnitivamente, consegnarle per lo

smaltimento ad un’istituzione locale per

il riciclaggio.

3 Installazione

AVVERTIMENTO Durante il funzionamento, nel

cavo di collegamento è presente

una tensione ﬁno a 100 V, peri-

colosa in caso di contatto. L’in-

stallazione deve essere eseguita

solo da personale specializzato.

Tener presente il carico dell’ampliﬁcatore PA da

parte degli altoparlanti. Un sovraccarico può

danneggiare l’ampliﬁcatore! La somma delle po-

tenze di tutti gli altoparlanti collegati non deve

superare la potenza dell’ampliﬁcatore.

1) -Prima dell’installazione spegnere l’ampliﬁcato

re PA per togliere la tensione dalla linea audio

100 V!

2) Svitare la staffa di montaggio. Così è possibile

collocare la cassa liberamente.

3) Per il montaggio alla parete, ﬁssare la staffa

di montaggio in un punto adatto e avvitare la

cassa alla staffa. Grazie agli angoli smussati,

le casse possono essere montate anche negli

angoli.

4) Collegare gli altoparlanti con l’ampliﬁcatore PA

per mezzo dei morsetti facendo attenzione che

la polarità sia uguale per tutti gli altoparlanti

(p. es. morsetti nero = polo negativo).

5) Con il selettore sul retro del contenitore impo-

stare la potenza nominale (volume) desiderata.

In posizione OFF, la cassa acustica è disattivata.

6) Orientare gli altoparlanti in modo ottimale

verso la superﬁcie da sonorizzare.

Con riserva di modiﬁche tecniche.

EUL-30/SW Réf. num. Codice 16.1150•

EUL-60/SW Réf. num. Codice 16.1170•

EUL-80/SW Réf. num. Codice 16.1190•

Paires d’enceintes Public Adress

Cette notice s’adresse aux installateurs pos-

sédant des connaissances sufﬁsantes en tech-

nique de sonorisation ligne 100 V. Veuillez lire

la présente notice avec attention avant l‘ins-

tallation et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités d’utilisation

Cette paire d’enceintes pour montage mural avec

une très haute qualité sonore est spécialement

conçue pour une utilisation dans des installa-

tions de sonorisation fonctionnant en ligne 100 V.

L’adaptation de volume s’effectue via un sélecteur

rotatif 6 niveaux.

2 Conseils importants d’utilisation

Ces enceintes répondent à toutes les directives

nécessaires de l’Union européenne et portent

donc le symbole .

•

Les enceintes ne sont conçues que pour une

utilisation en intérieur. Protégez-les des écla-

boussures, de tout type de projections d’eau,

d’une humidité élevée de l’air et de la chaleur

(température ambiante admissible 0 – 40 °C).

•

Pour le nettoyage, utilisez uniquement un

chiffon sec et doux, en aucun cas de produits

chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si

les enceintes sont utilisées dans un but autre

que celui pour lequel elles ont été conçues, si

elles ne sont pas n’est pas correctement mon-

tées ou branchées ou s’il y a surcharge ; en

outre, la garantie deviendrait caduque.

Lorsque les enceintes sont déﬁnitive-

ment retirées du service, vous devez les

déposer dans une usine de recyclage

adaptée pour contribuer à leur élimina-

tion non polluante.

3 Installation

AVERTISSEMENT Pendant le fonctionnement, une

tension de contact dangereuse

jusqu’à 100 V est présente au

câble de branchement. Seul un

personnel qualiﬁé peut effec-

tuer l’installation.

Faites attention à la charge de l’ampliﬁcateur

PA par les haut-parleurs. Une surcharge peut

en dommager l’ampliﬁcateur. La somme des

puissances de l’ensemble des enceintes reliées

ne doit pas dépasser la puissance de l’ampliﬁ-

cateur.

1) -Avant d’installer les enceintes, éteignez l’ampli

ﬁcateur Public Adress pour que le câble audio

100 V ne soit pas porteur de tension !

2) Dévissez l’étrier de montage. L’enceinte peut

également être positionnée librement.

3) -Pour un montage mural, ﬁxez l’étrier de mon

tage à l’endroit voulu et vissez l’enceinte sur

l’étrier. Les enceintes peuvent être montées

dans un angle grâce à leur forme biseautée.

4) Reliez les enceintes à l’ampliﬁcateur Public

Adress via les bornes de branchement. Veillez

à ce que toutes les enceintes aient la même

polarité (p. ex. borne noire = pôle moins).

5) Avec le sélecteur sur la face arrière, réglez la

puissance nominale (= volume) souhaitée. En

position OFF, l’enceinte est éteinte.

6) Orientez les enceintes de manière optimale vers

la zone à sonoriser.

Tout droit de modiﬁcation réservé.

CARTONS ET EMBALLAGE

PAPIER À TRIER

FrançaisItaliano

Caractéristiques techniques Dati tecnici EUL-30 /… EUL-60 /… EUL-80 /…

Puissance nominale Potenza nominale 15 / 7,5 /4 /2 / 1 W 15 / 7,5 /4 / 2 / 1 W 30 / 15 / 7,5 /4 / 2 W

Bande passante Gamma di frequenze 80 – 20 000 Hz 60 – 20 000 Hz 40 – 20 000 Hz

Pression sonore moyenne Pressione sonora media 87 dB (1 W/1 m) (1 W/1 m) (1 W/1 m)89 dB 89 dB

Pression sonore max. Pressione sonora max. 98 dB 100 dB 103 dB

Dimensions (l × h × p) Dimensioni (l × h × p) 130 × 192 × 115 mm 215 × 290 × 172 mm 270 × 370 × 220 mm

Poids (pièce) Peso (cassa) 1,7 kg 3,6 kg 6,4 kg

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Højttaler
Model:	EUL-60/SW
Vekselstrømsindgangsspænding:	100 V
Bredde:	215 mm
Dybde:	172 mm
Højde:	290 mm
Vægt:	3400 g
Produktfarve:	Sort
Udgangseffekt (RMS):	15 W
Equalizer:	Ingen
Anbefalet brug:	Universel
Frekvensområde:	60 - 20000 Hz
Impedens:	- ohm (Ω)
Forbindelsesteknologi:	Ledningsført
Højttaler, type:	2-vejs
Lyd-output kanaler:	2.0 kanaler
Højttaler, placering:	Tabletop/bookshelf,Wall-mountable
Antal drivere:	2
Driver diameter:	11 mm
Diskanthøjttaler:	Ja
Sensitivitet:	100 dB
Bashøjttaler:	Ingen
Forstærker:	Indbygget
Basrefleks:	Ja
Egnet til udendørs brug:	Ingen
Klemskrue:	Ja
