ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MHB-08 Bestell-Nr. • Order No. 11.8660
MHB-10 Bestell-Nr. • Order No. 11.8670
MHB-12 Bestell-Nr. • Order No. 11.8680
MHB-15 Bestell-Nr. • Order No. 11.8690
MVB-08 Bestell-Nr. • Order No. 11.8620
MVB-10 Bestell-Nr. • Order No. 11.8630
MVB-12 Bestell-Nr. • Order No. 11.8640
MVB-15 Bestell-Nr. • Order No. 11.8650
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
A-1467.99.03.04.2018
Speaker Brackets
These instructions are intended for the in-
staller of the speaker systems. Please read
these instructions carefully prior to instal-
lation and keep them for later use.
1 Applications
These speaker brackets are used to install the
following speaker systems:
Model
for the
speakers systems
wall
brackets
ceiling
brackets*
MHB-08 MVB-08
MEGA-DSP08
MOVE-08
MHB-10 MVB-10
MEGA-110MK2
MEGA-DSP10
MOVE-10
MHB-12 MVB-12
MEGA-112MK2
MEGA-DSP12
MOVE-12
MHB-15 MVB-15
MEGA-115MK2
MEGA-DSP15
MOVE-15
* Also suitable for installation on crossbars by means
of C-hooks (e. g. PAST-1, TA-…).

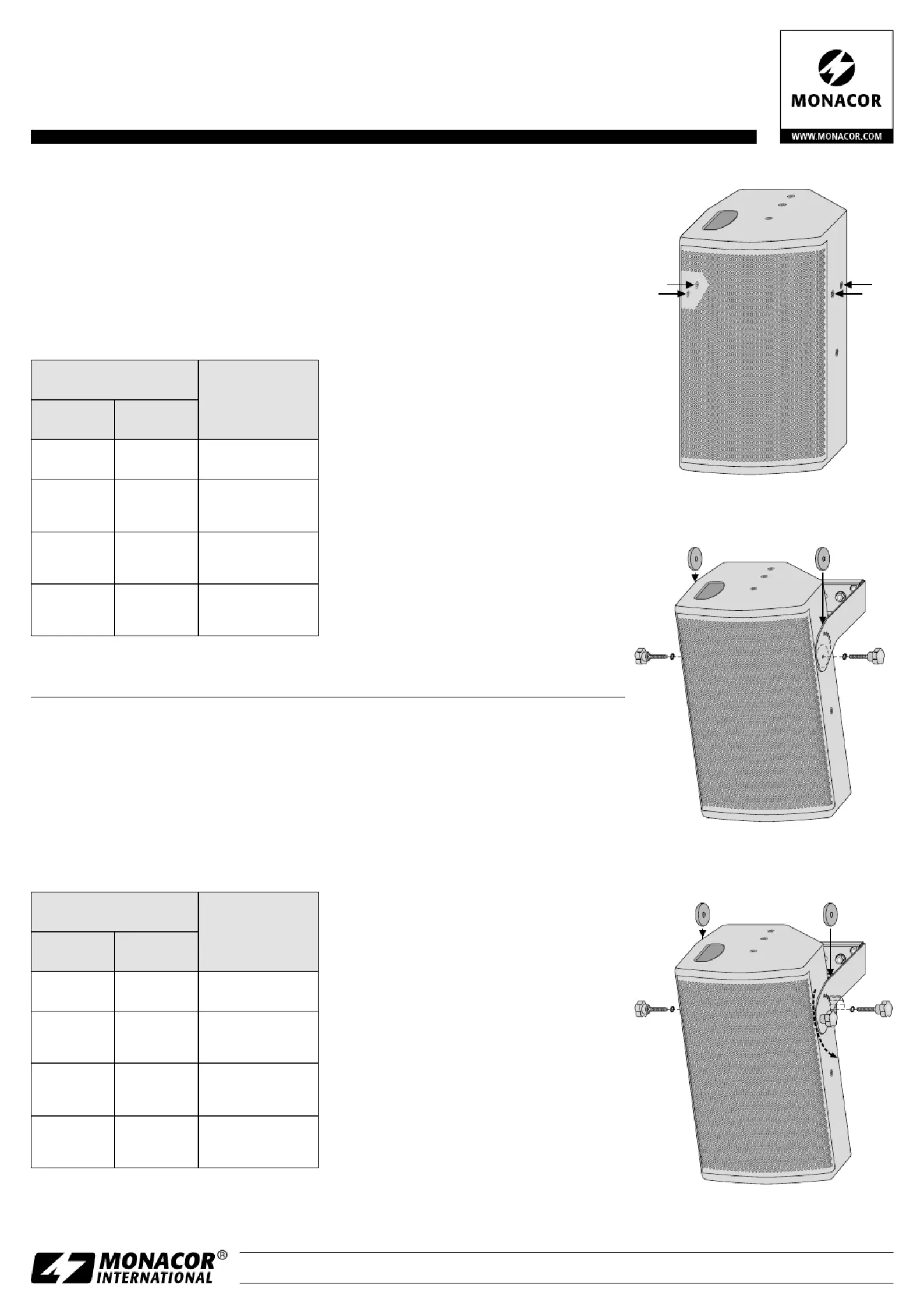

2 Installation
1) Remove two screws respectively on the left
and on the right of the speaker system (see
arrows in fig. 1). The threaded holes now
available are required for the screws fasten-
ing the speaker system to the bracket. Use
the corresponding wall plugs and screws to
fasten the bracket at a suitable place on the
wall or on the ceiling. The brackets MVB-…
can also be installed on a crossbar by means
of two C-hooks.
2) Use two of the knurled screws provided to
fasten the speaker system to the bracket
(fig. 2).
3) Adjust the desired inclination. Use two addi-
tional knurled screws to secure the speaker
system (fig. 3).
4) To ensure a secure hold, tighten all knurled
screws and check them at regular intervals.
No guarantee claims for the bracket and no lia-
bility for any resulting personal damage or ma-
terial damage will be accepted if the bracket
is used for other purposes than originally in-
tended or if it is not correctly installed.
Subject to technical modification.
Lautsprecherhalterungen
Diese Anleitung richtet sich an den Instal-
lateur der Lautsprecherboxen. Bitte lesen
Sie die Anleitung vor der Montage gründ-
lich durch und heben Sie sie für ein späte-
res Nachlesen auf.
1 Verwendungsmöglichkeiten
Die Lautsprecherhalterungen dienen zur Mon-
tage der folgenden Lautsprecherboxen:
Modell
für die Laut-
sprecherboxen
zur Wand-
montage
zur Decken-
montage*
MHB-08 MVB-08
MEGA-DSP08
MOVE-08
MHB-10 MVB-10
MEGA-110MK2
MEGA-DSP10
MOVE-10
MHB-12 MVB-12
MEGA-112MK2
MEGA-DSP12
MOVE-12
MHB-15 MVB-15
MEGA-115MK2
MEGA-DSP15
MOVE-15
* Mithilfe von C-Haken (z. B. PAST-1, TA-…) auch für
die Montage an einer Traverse geeignet
2 Montage
1) An der linken und rechten Seite der Laut-
sprecherbox jeweils zwei Schrauben (siehe
Pfeile in Abb. 1) entfernen. Die frei gewor-
denen Gewindebuchsen werden zum Fest-
schrauben an der Halterung be nötigt. Die
Halterung mit entsprechenden Dübeln und
Schrauben an geeigneter Stelle der Wand
oder Decke festschrauben. Die Modelle
MVB-… lassen sich mithilfe von zwei C-Ha-
ken auch an einer Traverse befestigen.
2) Die Lautsprecherbox mit zwei der beilie-
genden Griffschrauben an die Halterung
schrauben (Abb. 2).
3) Die gewünschte Neigung einstellen. Mit
zwei weiteren Griffschrauben die Lautspre-
cherbox fixieren (Abb. 3).
4) Um einen sicheren Halt zu gewährleisten,
alle Griffschrauben fest anziehen und regel-
mäßig überprüfen.
Wird die Halterung zweckentfremdet oder
nicht fachgerecht montiert, kann keine Haf-
tung für daraus resultierende Sach- oder Per-
sonenschäden und keine Garantie für die Hal-
terung übernommen werden.
Änderungen vorbehalten.
DeutschEnglish
Montagebeispiel mit MHB-xxx
Installation example with MHB-xxx
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
A-1467.99.03.04.2018
MHB-08 Réf. num Codice 11.8660•
MHB-10 Réf. num Codice 11.8670•
MHB-12 Réf. num Codice 11.8680•
MHB-15 Réf. num Codice 11.8690•
MVB-08 Réf. num Codice 11.8620•
MVB-10 Réf. num Codice 11.8630•
MVB-12 Réf. num Codice 11.8640•
MVB-15 Réf. num Codice 11.8650•
Supporti per casse acustiche
Queste istruzioni sono rivolte all’installa-
tore delle casse acustiche. Vi preghiamo
di leggerle attentamente prima del mon-
taggio e di conservarle per un uso futuro.
1 Possibilità d’impiego
I supporti servono per il montaggio delle se-
guenti casse acustiche:
Modello
per le casse
acustiche
Montaggio
a parete
Montaggio
al soffitto*
MHB-08 MVB-08
MEGA-DSP08
MOVE-08
MHB-10 MVB-10
MEGA-110MK2
MEGA-DSP10
MOVE-10
MHB-12 MVB-12
MEGA-112MK2
MEGA-DSP12
MOVE-12
MHB-15 MVB-15
MEGA-115MK2
MEGA-DSP15
MOVE-15
* Servendosi di ganci a C (p. es. PAST-1, TA-…) adatto
anche per il montaggio a una traversa.

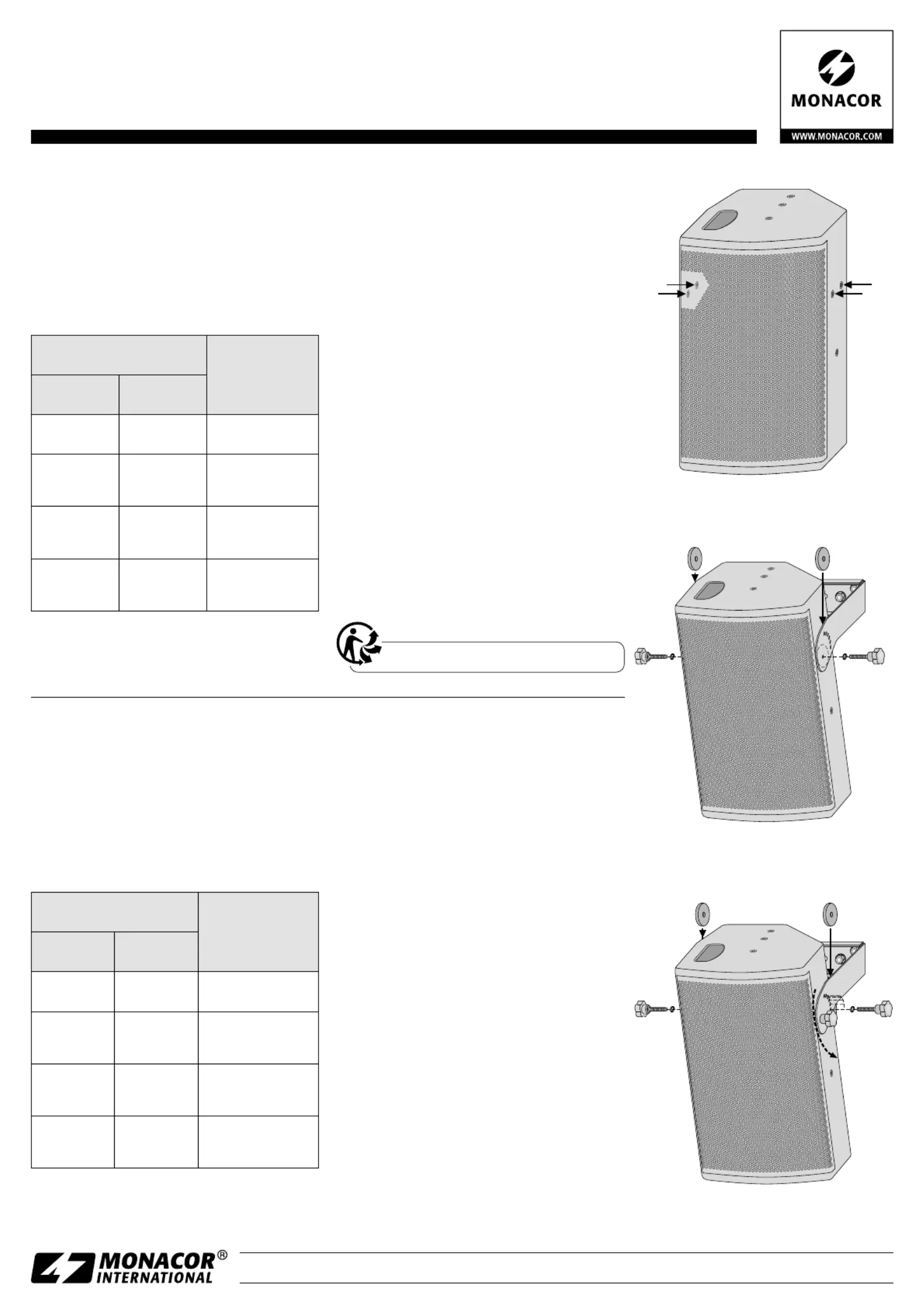

2 Montaggio
1) Dal lato sinistro e destro della cassa togliere
due viti (vedi le frecce in fig. 1). Le boccole
filettate così liberate saranno usate per av-
vitarle al supporto. Avvitare il supporto con
tasseli e viti adatti in un punto idoneo della
parete o del soffitto. Usando due ganci aC,
i modelli MVB-… possono essere fissati
anche a una traversa.
2) Avvitare la cassa al supporto per mezzo di
due delle viti a maniglia in dotazione (fig. 2).
3) Impostare l’inclinazione desiderata. Fissare
la cassa con altre due viti a maniglia (fig. 3).
4) Per garantire una sistemazione stabile, strin-
gere bene tutte le viti a maniglia e control-
larle regolarmente.
Nel caso d’uso improprio o di montaggio non a
regola d’arte del supporto, non si assume nes-
suna responsabilità per eventuali danni conse-
quenziali a persone o a cose e non si assume
nessuna garanzia per il supporto.
Con riserva di modifiche tecniche.
Supports d’enceintes
Cette notice s’adresse à l’installateur des
enceintes. Veuillez lire la notice avec atten-
tion avant le montage et conservez-la pour
pouvoir vous y reporter ultérieurement.
1 Possibilités d’utilisation
Les supports d’enceintes permettent de mon-
ter les enceintes suivantes :
Modèle
pour les
enceintes
pour montage
mural
pour montage
au plafond*
MHB-08 MVB-08
MEGA-DSP08
MOVE-08
MHB-10 MVB-10
MEGA-110MK2
MEGA-DSP10
MOVE-10
MHB-12 MVB-12
MEGA-112MK2
MEGA-DSP12
MOVE-12
MHB-15 MVB-15
MEGA-115MK2
MEGA-DSP15
MOVE-15
* A l’aide de crochets C (par exemple PAST-1, TA-...),
également adapté pour le montage sur une traverse.
2 Montage
1) Retirez sur les côtés gauche et droit de
l’enceinte respectivement les deux vis (voir
flèches sur le schéma 1). Les filetages ainsi
libérés sont nécessaires pour visser sur le sup-
port. Vissez le support avec les chevilles et
vis correspondantes à l’endroit souhaité sur
le mur ou le plafond. Les modèles MVB-...
peuvent également être fixés sur une tra-
verse à l’aide de deux crochets C.
2) Vissez l’enceinte sur le support avec deux
des vis à croisillon livrées (schéma 2).
3) Réglez l’inclinaison voulue. Fixez l’enceinte
avec les deux autres vis à croisillon (schéma3).
4) Pour garantir un maintien sécurisé, vissez
fortement toutes les vis à croisillon et véri-
fiez-les régulièrement.
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si
le support est utilisé dans un but autre que
celui pour lequel il a été conçu ou s’il n’est
pas correctement monté ; en outre, la garantie
deviendrait caduque.
Tout droit de modification réservé.
CARTONS ET EMBALLAGE
PAPIER À TRIER
Italiano Français
Exemple de montage avec MHB-xxx
Esempio di montaggio con MHB-xxx
