Side 1/2

Stereo-Lautsprecher-

Schaltpult

Bitte lesen Sie diese Anleitung vor dem Be trieb gründlich

durch und heben Sie sie für ein späteres Nach lesen auf.

1 Verwendungsmöglichkeiten

Dieses Lautsprecher-Schaltpult dient zum beliebigen

Ein- bzw. Umschalten von zwei Lautsprecherpaaren

(4 – 8 Ω) an einem Stereo-Verstärkerausgang. Mit

dem Schaltpult lässt sich eine Leis tung von bis zu

200 W MAX schalten.

2 Wichtige Hinweise für den Gebrauch

GVerwenden Sie das Gerät nur im Innenbereich und

schützen Sie es vor Tropf- und Spritzwasser, hoher

Luftfeuchtigkeit und Hitze (zulässiger Einsatztempe-

raturbereich 0 – 40 °C).

GVerwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, auf keinen Fall Chemikalien oder

Wasser.

GWird das Gerät zweckentfremdet, nicht fachgerecht

angeschlossen oder überlastet, kann keine Haftung

für daraus resultierende Sach- oder Personenschä-

den und keine Garantie für das Gerät übernommen

werden.

3 Inbetriebnahme

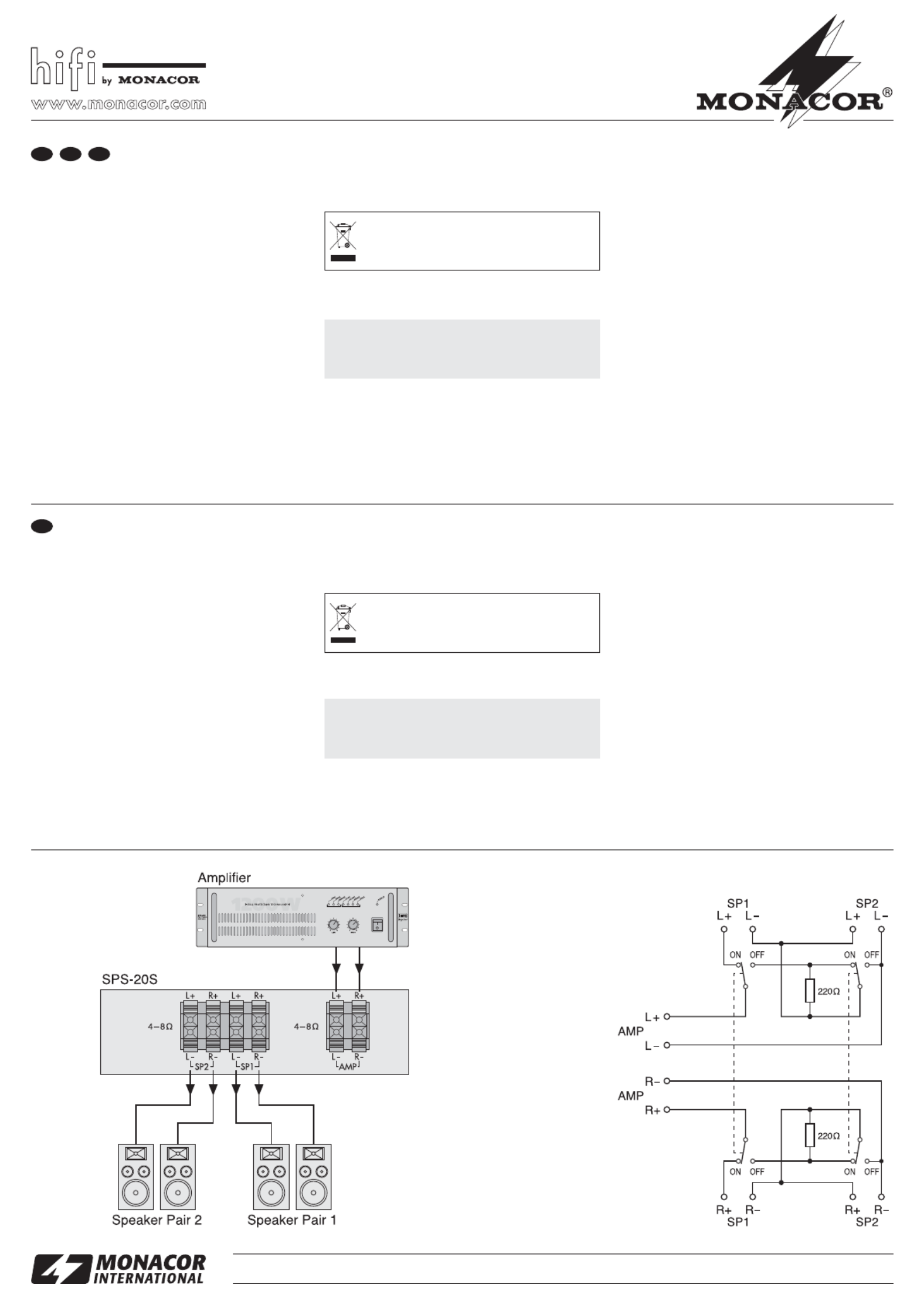

1) Ein Lautsprecherpaar mit den Klemmen SP1 ver-

binden und das andere Lautsprecherpaar mit den

Klemmen SP2 (siehe Abb. 1). Dabei auf die richtige

Polung achten, d. h. die gekennzeichnete Ader der

Lautsprecherkabel im mer mit der entsprechenden

roten Klemme verbinden. Außerdem die Stereo-

kanäle nicht vertauschen, d. h. jeweils den linken

Kanal immer mit dem entsprechenden Klemmen-

paar L+ / L

verbinden.

Soll das Gerät endgültig aus dem Betrieb ge-

nommen werden, übergeben Sie es zur um-

weltgerechten Entsorgung einem örtlichen

Recyclingbetrieb.

Vorsicht! Niemals 4-Ω-Lautsprecher, auch nicht

über das Schaltpult, an einen Verstärker mit einer

Ausgangsimpedanz von 8 Ω anschließen. Der Ver-

stärker kann beschädigt werden.

2) Die Signalquelle (Verstärker bzw. Receiver) nur

anschließen, wenn diese ausgeschaltet ist! Die

Lautsprecherausgänge der Signalquelle über Laut-

sprecherkabel mit den Klemmen AMP verbinden.

3) Alle angeschlossenen Geräte einschalten.

4) Mit den beiden Schaltern lassen sich die zwei Laut-

sprecherpaare beliebig ein- bzw. umschalten. Sind

beide Lautsprecherpaare eingeschaltet, werden

sie durch das Schaltpult in Reihe geschaltet, so-

dass der angeschlossene Verstärker nicht überlas -

tet wird. Sind beide Lautsprecherpaare ausge-

schaltet, wird der Verstärker durch die eingebauten

220-Ω-Widerstände belastet, sodass ein Leerlauf-

betrieb ausgeschlossen ist.

4 Technische Daten

Schaltleistung: . . . . . . . . . . 200 WMAX

Abmessungen: . . . . . . . . . 176 × 50 × 100 mm

Gewicht: . . . . . . . . . . . . . . 530 g

Änderungen vorbehalten.

Stereo Speaker Switch Box

Please read these operating instructions carefully prior

to operating the speaker and keep them for later use.

1 Applications

This speaker switch box is used to switch on resp.

switch over two speaker pairs (4 – 8 Ω) to one stereo

amplifier output as desired. The switch box is able to

handle a music power of up to 200 WMAX.

2 Important Notes

GThe unit is suitable for indoor use only. Protect it

against dripping water and splash water, high air hu-

midity, and heat (admissible ambient temperature

range 0 – 40 °C).

GFor cleaning only use a dry, soft cloth, never use

chemicals or water.

GNo guarantee claims for the unit and no liability for

any resulting personal damage or material damage

will be accepted if the unit is used for other purposes

than originally intended, if it is not correctly con-

nected, or if it is overloaded.

3 Setting into Operation

1) Connect one speaker pair to the SP1 terminals and

the other speaker pair to the SP2 terminals (see

fig. 1). Observe the correct polarity, i. e. always con-

nect the coded core of the speaker cables to the

corre spond ing red terminal. Furthermore, do not

mix up the stereo channels, i. e. in each case con-

nect the left channel always to the corresponding

terminal pair L+/L

If the unit is to be put out of operation defini-

tively, take it to a local recycling plant for a

disposal which is not harmful to the environ-

ment.

Caution! Never connect 4 Ω speakers, not even via

the switch box, to an amplifier with an output imped -

ance of 8 Ω. The amplifier may be damaged.

2) Only connect the signal source (amplifier or re-

ceiver) if it is switched off! Connect the speaker out-

puts of the signal source via speaker cables to the

terminals AMP.

3) Switch on all connected units.

4) Both switches can be used to switch on resp.

switch over the two speaker pairs. If both speaker

pairs are switched on, they will be switched in se-

ries by the switch box so that the connected ampli-

fier will not be overloaded. If both speaker pairs are

switched off, the amplifier will be loaded by the in-

stalled 220 Ω resistors so that a no-load condition is

avoided.

4 Specifications

Music power: . . . . . . . . . . . 200 WMAX

Dimensions: . . . . . . . . . . . 176 × 50 × 100 mm

Weight: . . . . . . . . . . . . . . . 530 g

Subject to technical modification.

SPS-20S Best.-Nr. 21.0670

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany



D A CH

Pupitre de commutation

stéréo pour haut-parleur

Veuillez lire la présente notice avec attention avant le

fonctionnement et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités dʼutilisation

Ce pupitre est utilisé pour allumer ou commuter deux

paires de haut-parleurs (4 – 8 Ω) sur une sortie stéréo

dʼamplificateur ; avec ce pupitre, on peut commuter

une puissance de 200 WMAX.

2 Conseils importants dʼutilisation

GCet appareil nʼest conçu que pour une utilisation en

intérieur. Protégez-le de tout type de projections

dʼeau, des éclaboussures, dʼune humidité élevée et

de la chaleur (plage de température de fonctionne-

ment autorisée : 0 – 40 °C).

GPour le nettoyer, utilisez uniquement un chiffon sec

et doux, en aucun cas de produit chimique ou dʼeau.

GNous déclinons toute responsabilité en cas de dom-

mages matériels ou corporels résultants si lʼappareil

est utilisé dans un but autre que celui pour lequel il

a été conçu, sʼil nʼest pas correctement branché ou

sʼil y a surcharge ; en outre, la garantie deviendrait

caduque.

3 Fonctionnement

1) Reliez une paire de haut-parleurs aux bornes SP1

et lʼautre paire aux bornes SP2 (voir schéma 1).

Veillez à respecter la polarité, cʼest-à-dire reliez le

conducteur repéré du câble haut-parleur toujours à

la borne rouge correspondante ; en outre, nʼinterver-

tissez pas les canaux stéréo ; reliez toujours le canal

gauche à la paire de bornes L+/L

correspondante.

Lorsque lʼappareil est définitivement retiré du

service, vous devez le déposer dans une

usine de recyclage adaptée pour contribuer à

son élimination non polluante.

Attention ! Ne connectez jamais de haut-parleurs

4 Ω, même via le pupitre de commutation, à un am-

plificateur avec une impédance de sortie de 8 Ω.

Lʼamplificateur pourrait être endommagé.

2) Ne connectez la source de signal (amplificateur/

récepteur) que si elle est éteinte. Reliez les sorties

haut-parleurs de la source de signal via les câbles

haut-parleur aux bornes AMP.

3) Allumez tous les appareils reliés.

4) Les deux interrupteurs permettent dʼallumer ou de

commuter les deux paires de haut-parleurs. Si les

deux paires sont allumées, elles le sont, via le pu-

pitre, en série : lʼampli relié nʼest pas en surcharge.

Si les deux paires de HP sont éteintes, lʼampli est

chargé par les résistances intégrées 220 Ω : on

évite ainsi un fonctionnement à vide.

4 Caractéristiques techniques

Puissance

de commutation : . . . . . . . 200 WMAX

Dimensions : . . . . . . . . . . . 176 × 50 × 100 mm

Poids : . . . . . . . . . . . . . . . . 530 g

Tout droit de modification réservé.

Quadro di comando

per altoparlanti stereo

Vi preghiamo di leggere attentamente le presenti istru-

zioni prima della messa in funzione e di conservarle

per un uso futuro.

1 Possibilità dʼimpiego

Il quadro di comando per altoparlanti serve ad attivare

o commutare due coppie di altoparlanti (4 – 8 Ω) colle-

gate con lʼuscita di un amplificatore stereo. La potenza

massima 200 Wdel quadro è di .

2 Avvertenze importanti per lʼuso

GUsare lʼapparecchio solo allʼinterno di locali e pro-

teggerlo dallʼacqua gocciolante e dagli spruzzi dʼac-

qua, da alta umidità dellʼaria e dal calore (tempera-

tura dʼimpiego ammessa fra 0 e 40 °C).

GPer la pulizia usare solo un panno morbido, asciutto;

non impiegare in nessun caso prodotti chimici o

acqua.

GNel caso dʼuso improprio, di collegamenti sbagliati o

di sovraccarico dellʼapparecchio, non si assume

nessuna responsabilità per eventuali danni conse-

quenziali a persone o a cose e non si assume nes-

suna garanzia per lʼapparecchio.

3 Messa in funzione

1) Collegare una coppia di altoparlanti con i morsetti

SP1 e lʼaltra coppia con i morsetti SP2 (vedi fig. 1).

Osservare la corretta polarità: collegare il condut-

tore contrassegnato dei cavi sempre con il relativo

morsetto rosso. Non scambiare i canali stereo:

Se si desidera eliminare lʼapparecchio defi-

nitivamente, consegnarlo per lo smaltimento

ad unʼistituzione locale per il riciclaggio.

Attenzione! Non collegare mai altoparlanti a 4 Ω

(neanche per mezzo del quadro di comando) con un

amplificatore con impedenza dʼuscita di 8 Ω perché

ciò può provocare danni allʼamplificatore.

collegare il canale sinistra sempre con i relativi mor-

setti L+/L

2) Collegare la sorgente dei segnali (amplificatore, o

receiver) solo se è spenta! Collegare le uscite per

altoparlanti della sorgente con i morsetti AMP per

mezzo di cavi per altoparlanti.

3) Accendere tutti gli apparecchi collegati.

4) Con i due commutatori, le due coppie di altoparlanti

si possono attivare e disattivare secondo i desideri.

Se sono attivate le due coppie, il quadro di co-

mando le mette in serie, in modo da non sovracca-

ricare lʼamplificatore collegato. Se sono disattivate

le due coppie, lʼamplificatore viene caricato con le

resistenze interne di 200 Ω per evitare il funziona-

mento a vuoto.

4 Dati tecnici

Potenza di commutazione: 200 WMAX

Dimensioni: . . . . . . . . . . . . 176 × 50 × 100 mm

Peso: . . . . . . . . . . . . . . . . . 530 g

Con riserva di modifiche tecniche.

SPS-20S Best.-Nr. 21.0670

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany



F B CH
