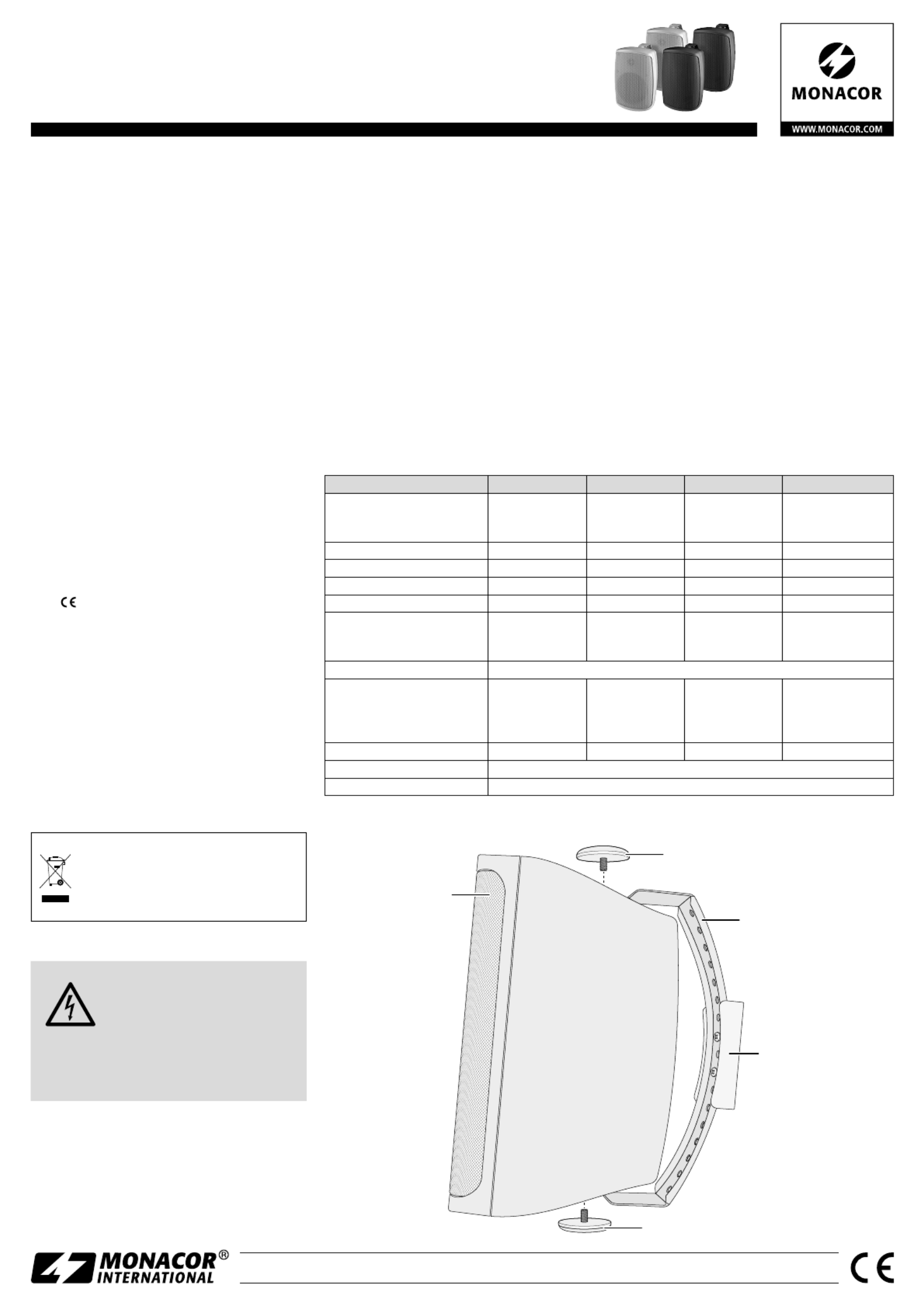

Side 1/6

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

WALL- 04T ⁄ SW Bestell-Nr. 0163560

WALL- 05T ⁄ SW Bestell-Nr. 0163580

WALL- 06T ⁄ SW Bestell-Nr. 0163600

WALL- 08T ⁄ SW Bestell-Nr. 1000607

WALL- 04T ⁄ WS Bestell-Nr. 0163570

WALL- 05T ⁄ WS Bestell-Nr. 0163590

WALL- 06T ⁄ WS Bestell-Nr. 0163610

WALL- 08T ⁄ WS Bestell-Nr. 1000608

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Änderungen vorbehalten.

Technische Daten WALL-04T/… WALL-05T/… WALL-06T/… WALL-08T/…

Nennbelastbarkeit

100-V-Betrieb

8-Ω-Betrieb

16 / 8 / 4 / 2 W

30 W

16 / 8 / 4 / 2 W

40 W

32 / 16 / 8 / 4 W

50 W

50 / 25 / 12,5 / 6,25 W

60 W

Musikbelastbarkeit 60 W 80 W 100 W 120 W

Frequenzbereich 90 – 20 000 Hz 80 – 20 000 Hz 70 – 20 000 Hz 35 – 20 000 Hz

Kennschalldruck 87 dB (1 W/1 m) 89 dB (1 W/1 m) 90 dB (1 W/1 m) 90 dB (1 W/1 m)

Max. Nennschalldruck 100 dB 104 dB 106 dB 106 dB

Lautsprecherbestückung

Tiefmitteltöner

Kalottenhochtöner

10 cm (4”)

12 mm (½”)

13 cm (5”)

12 mm (½”)

16 cm (6”)

25 mm (1”)

20 cm (8”)

25 mm (1”)

Anschluss Klemmen

Abmessungen (mit Bügel)

Breite

Höhe

Tiefe

130 mm

197 mm

164 mm

163 mm

252 mm

203 mm

196 mm

303 mm

250 mm

245 mm

378 mm

306 mm

Gewicht 1,8 kg 2,6 kg 3,5 kg 5 kg

Schutzart IP 65

Einsatztemperatur 0 – 40 °C

ELA-Wandlautsprecher

Diese Anleitung richtet sich an Installateure

mit Fachkenntnissen in der 100-V-Beschal-

lungstechnik. Bitte lesen Sie die Anleitung

vor der Installation gründlich durch und

heben Sie sie für ein späteres Nachlesen

auf.

1 Verwendungsmöglichkeiten

Diese Lautsprecherpaare sind speziell für den

Einsatz in ELA-Beschallungsanlagen konzipiert.

Durch ihr 2-Wege-System wird eine hohe

Klangqualität und Sprachverständlichkeit er-

reicht. Die Lautsprecher sind mit einem Über-

trager für den Betrieb in 100-V-Anlagen aus-

gestattet, können aber auch direkt an einen

niederohmigen Verstärkerausgang angeschlos-

sen werden. Die Anpassung der Anschluss-

leistung erfolgt über einen Drehschalter.

Mit ihrem Montagebügel lassen sich die

Lautsprecher an der Wand oder Decke be-

festigen. Durch die wetterfesten Ge häuse

(Schutzart IP 65) sind die Lautsprecher auch für

Außeninstallationen geeignet.

2 Wichtige Hinweise

Die Lautsprecher entsprechen allen relevan-

ten Richtlinien der EU und tragen deshalb das

-Zeichen.

•

Schützen Sie die Lautsprecher vor extremen

Temperaturen (zulässiger Einsatztemperatur-

bereich 0 – 40 °C).

•

Verwenden Sie für die Reinigung keine ag-

gressiven Reinigungsmittel oder Chemikalien.

•

Werden die Lautsprecher zweckentfremdet,

nicht richtig installiert, überlastet oder nicht

fachgerecht repariert, kann keine Haftung

für daraus resultierende Sach- oder Perso-

nenschäden und keine Garantie für die Laut-

sprecher übernommen werden.

Sollen die Lautsprecher endgültig

aus dem Betrieb genommen werden,

übergeben Sie sie zur umweltgerech-

ten Entsorgung einem örtlichen Recy-

clingbetrieb.

3 Installation

WARNUNG Im Betrieb liegt berührungsge-

fährliche Spannung bis 100 V an

der Lautsprecherleitung an. Die

Installation darf nur durch Fach-

personal erfolgen.

Achten Sie auf die Belastung des ELA-Verstär-

kers durch die Lautsprecher. Eine Überlastung

kann den Verstärker beschädigen!

1) Vor der Installation des Lautsprechers den

ELA- Verstärker ausschalten, damit die Laut-

sprecherleitung spannungsfrei ist!

2) Die Kunststoffhalterung (4) vom Metallbü-

gel (3) trennen und mit zwei Schrauben an

der gewünschten Montagestelle (z. B. Wand

oder Decke) befestigen.

3) Den Metallbügel (3) mit seinen beiden Kreuz-

schlitzschrauben an der Kunststoffhalterung

befestigen. Dafür die für die gewünschte

Ausrichtung des Lautsprechers am besten

geeigneten Löcher im Metallbügel wählen.

4) Den Lautsprecher (1) mit den Schrauben (2)

am Metallbügel befestigen. Vor dem Fest-

drehen der Schrauben den Lautsprecher an-

schließen und auf den Beschallungsbereich

ausrichten.

5) Die Anschlussabdeckung entfernen.

6) -Am Drehschalter die gewünschte Nennleis

tung für den 100-V- Betrieb einstellen oder

die Position „8 Ω“ wählen, wenn der Laut-

sprecher direkt an einem niederohmigen

Verstärkerausgang betrieben werden soll.

VORSICHT! In der Position „8 Ω“ den Laut-

sprecher auf keinen Fall in einer 100-V-An-

lage betreiben. Der Lautsprecher und even-

tuell auch der Verstärker werden beschädigt.

7) Das Kabel an die Klemmen anschließen.

Dabei auf die gleiche Polung aller Lautspre-

cher achten (z. B. ⊕ = rote Klemme).

8) Die Anschlussabdeckung wieder aufstecken.

Deutsch
