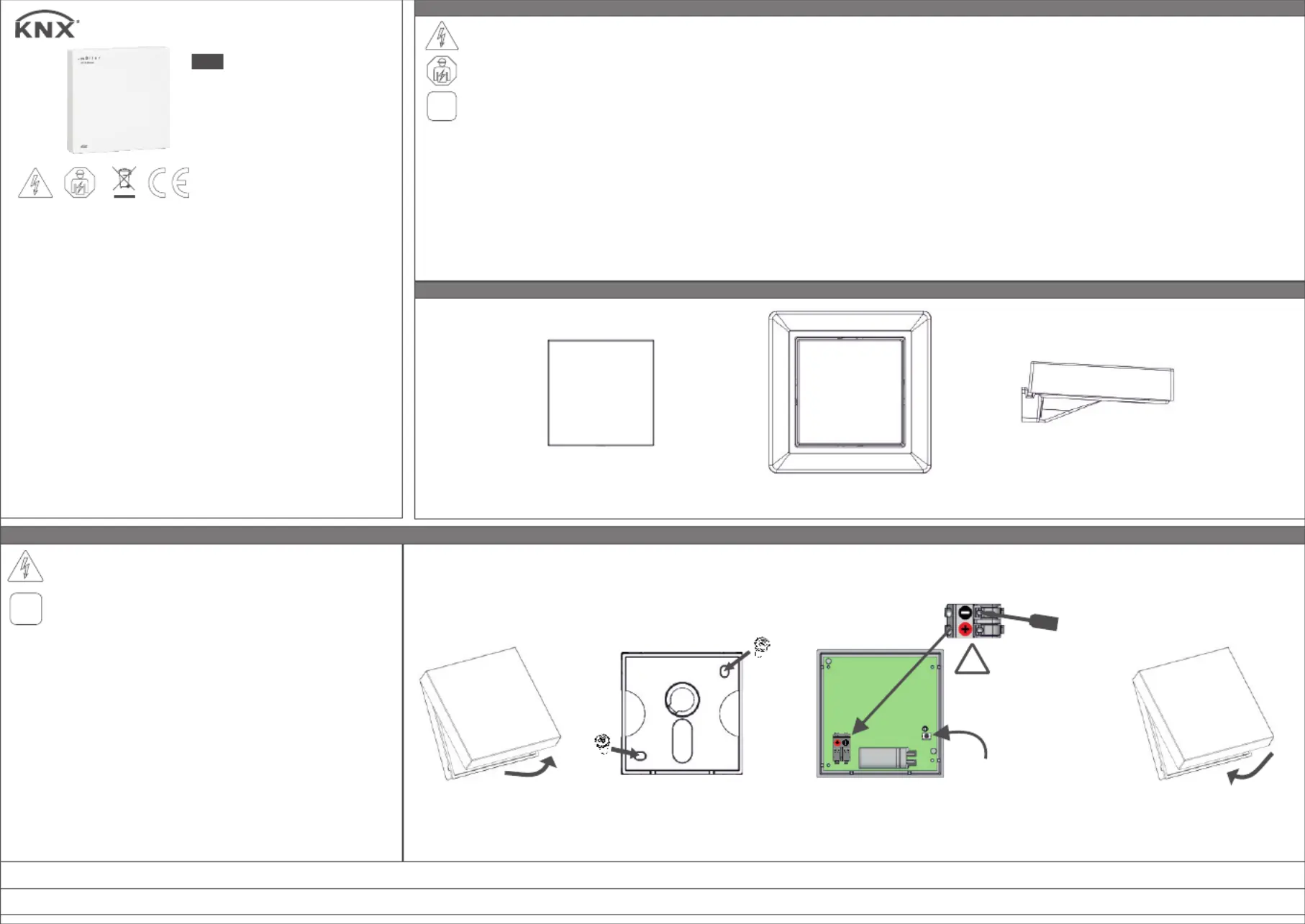

Side 1/2
Hugo Müller GmbH & Co KG, Karlstraße 90, DE-78054 VS-Schwenningen
AS 10.00 knx
Montagearten
Sicherheitshinweise / Bestimmungsgemäße und bestimmungswidrige Verwendung / Entsorgung
WARNUNG! ES BESTEHT GEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!
!! Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden !!
ŸNur an die auf dem Gerät angegebene Spannung und Frequenz anschließen! [KNX-Busspannung (Nennspannung 29V)]
ŸDas Gerät ist so zu installieren, dass auch außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
ŸInstallation und Anschluss dürfen nur entsprechend den nationalen Bau- und Elektrovorschriften / Sicherheitsbestimmungen
durchgeführt werden!
ŸBeschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!
ŸBeachten Sie die Vorschriften und Hinweise aus dem Handbuch „Haus- und Gebäudesystemtechnik" des ZVEI/ZVEH.
Dies gilt insbesondere für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme des KNX Gerätes.
ŸDas Gerät ist zur Verwendung für folgende Aufgaben vorgesehen: akustischer Signalgeber.
ŸDas Gerät ist für den Betrieb gemäß den aufgeführten technischen Daten geeignet.
ŸDas Gerät ist nicht geeignet für sicherheitsrelevante Aufgaben.
ŸDas Gerät darf mit entsprechenden Zubehör auch im Außenbereich verwendet werden.
ŸDie bestimmungswidrige Verwendung des Gerätes kann zu Sach- und Personenschäden führen
ŸDas Gerät ist umweltgerecht und entsprechend den Elektrovorschriften zu entsorgen.
Bedienungsanleitung
über KNX-Busspannung
< 10 mA
KNX
leise, mittel, laut
Dauerton oder individuelle Abfolge
-10 ... 45 °C
selbstverlöschendes Thermoplast
Studioweiß (ähnlich RAL 9016)
Wandmontage Aufputz
im Schalterprogramm mit Montageplatte
Aufputz mit Montagewinkel
Push-In Klemme
nach DIN EN 60529:
IP X1
IP X4 bei Aufputzmontage mit Montagewinkel
III bei bestimmungsgemäßer Montage
BA AS1000knx Hardware HM; de,en - 24091 - 2020.04V01
Anschlussspannung
Busstrom
Bussystem
Lautstärkepegel
Tonsequenz
Zulässige
Umgebungstemperatur
Gehäuse
Gehäusefarbe
Montage
Anschlussart
Schutzart
Schutzklasse
Technische Daten
de
Vor Montage- und Installationsarbeiten Spannung
freischalten und Spannungsfreiheit prüfen!
Wandmontage (Standard):
Schritt 1:
Öffnen Sie das Gehäuse durch das Herausziehen der
Geräte-Rückwand.
Schritt 2:
Befestigen Sie die Geräte-Rückwand an der Wand.
Schritt 3:
Nach Verkabelung und Spannungswiederkehr drücken Sie
die „Einlerntaste", um das Gerät in Betrieb zu nehmen
(dies ist auch zu einem späteren Zeitpunkt möglich).
Schritt 4:
Setzen Sie das Geräte-Vorderteil wieder auf.
Beachten Sie unbedingt die weiteren, oben aufgeführten
Sicherheitshinweise!
!
Montage
!
www.hugo-mueller.de
Wandmontage (Standard)
Eingebaut im Schalterprogramm 55 x 55 mm
mit Montageplatte Artikel 200.001
Außenmontage
mit Montagewinkel Artikel 200.002
Schritt 1
Schritt 2
Schritt 3
Schritt 4
KNX-Einlerntaste /
Phys. Adresse
Zum Lösen der Verkabelung
nur im vorderen Bereich der
Push-In Klemme drücken!
!
!
!
!!
KNX
Status LED
Hugo Müller GmbH & Co KG, Karlstraße 90, DE-78054 VS-Schwenningen
AS 10.00 knx
Mounting capabilities
Safety instructions / Intended use and inappropriate use / Disposal
CAUTION! DANGER OF FIRE AND ELECTRIC SHOCK!
!! Installation and assembly of electrical equipment must be carried out only by a skilled person !!
ŸConnect only to suitable supply voltage [KNX bus voltage (nominal voltage 29V)].
ŸWarranty void if housing opened by unauthorized person!
ŸThe electronic circuit is protected against a wide range of external influences.
ŸIncorrect operating may occur if external influences exceed certain limits!
ŸInstallation and assembly of electrical equipment must be in accordance with national building, electrical and safety codes!
ŸDefective devices / sensors have to be put out of service immediately!
ŸObserve the regulations and instructions in the ZVEI/ZVEH handbook (building system technology). Especially the
professional installation of the bus lines and the professional installation and start-up of KNX devices must be observed!
ŸThe device fits for the particular use of the following tasks: acoustic signal.
ŸThe device is intended for use in accordance with the defined technical data.
ŸThe device is not qualified for security relevant tasks.
ŸThe device can also be operated outdoor with the correct accessory.
ŸThe inappropriate use of the device can cause damage to property and persons.
ŸThe device has to be disposed in an environmentally friendly manner according to the current electrical codes!
Instruction manual
via KNX bus voltage
< 10 mA
KNX
soft, medium, loud
continuous tone or adjustable sequence
-10 ... 45 °C
self-extinguishing thermoplastic
studio white (similar to RAL 9016)
wall mounting
in frame (55x55)
wall mounting with mounting angle
push-in connector
according to DIN EN 60529:
IP X1
IP X4 when mounted with mounting angle
III when installed according to regulations
Supply voltage
Bus current
Bus system
Volume level
Tone sequence
Permitted ambient
temperature
Housing
Housing color
Mounting
Type of connection
Type of protection
Class of protection
Technical data
en
Disconnect the device from power supply for wiring and
installation purposes! Check power supply is disconnected!
Wall mounting (standard):
Step 1:
Open the device by gently pulling out the rear part.
Step 2:
Fix the rear part directly to the wall.
Step 3:
After wiring and voltage recovery, press the
„programming button" to set the device into programming mode.
(this can be done at a later time as well)
Step 4:
Reattach the front part.
Attention! You have to check and consider the
safety instructions above!
!
Mounting
!
www.hugo-mueller.de
Wall mounting (standard)
Integrated in switch design 55 x 55 mm
with mounting plate article 200.001
Outdoor installation
with mounting angle article 200.002
Step 1
Step 2
Step 3
Step 4
KNX-programming button /
Phys. adress
To disconnect the wires, push
in the front area of the
push-in connector!
!
!
!
!!
KNX
Status LED
BA AS1000knx Hardware HM; de,en - 24091 - 2020.04V01
