BA_SC24pro_NEUTRAL_DE_GB_FR_IT_WEB
*OPTIONAL

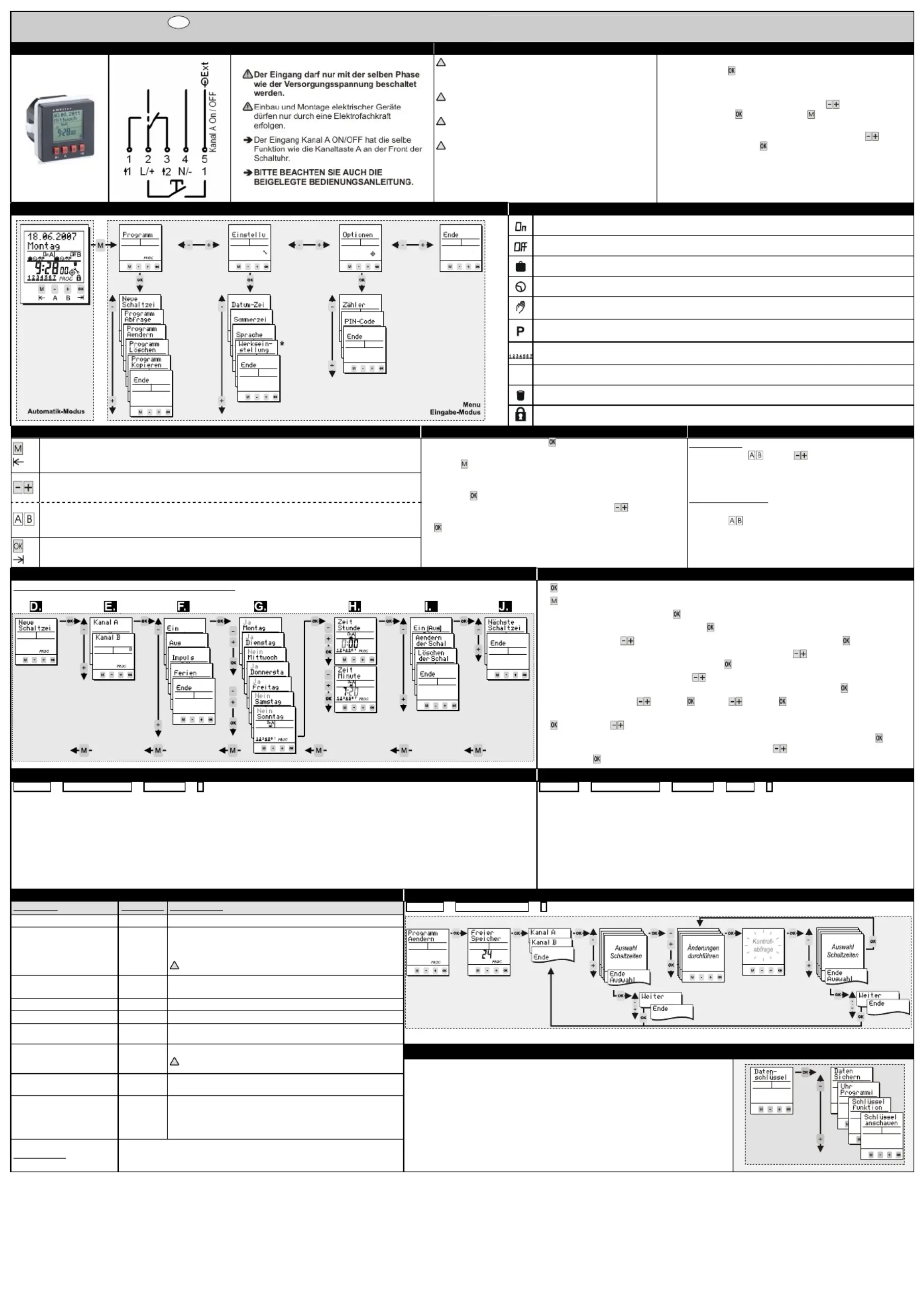

Bedienungsanleitung
D
Schaltcomputer / Elektronische Schaltuhr
Anschlussbilder 1. Sicherheitshinweise 2. Erstinbetriebnahme
Einbau und Montage dürfen nur von einer Elektrofachkraft
durchgeführt werden! Anderenfalls besteht Brandgefahr
oder die Gefahr eines elektrischen Schlages!
Nur an die auf dem Typenschild angegebene Spannung
und Frequenz anschließen!
Bei Eingriffen oder Änderungen an der Schaltuhr erlischt
die Garantie!
Die Schaltuhr ist so zu installieren, dass außergewöhnlich
hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
Die Schaltuhr wird im Sleep-Modus ausgeliefert. Das Display ist aus.
Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige erscheint.
Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der
europäischen Sommerzeitregel voreingestellt.
Stellen Sie die gewünschte Sprache mit den -Tasten ein und
bestätigen Sie mit . (Hinweis: Mit der -Taste können Sie jederzeit
einen Schritt zurück)
Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten
einstellen und jeweils mit bestätigen.
3. Funktionsübersicht 4. Symbolerklärung
Kanal eingeschaltet / Programmierung EIN
Kanal ausgeschaltet / Programmierung AUS
Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.
Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.
Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das gespeicherte
Programm bei der nächsten Schaltzeit geändert.
Akt. Schaltzustand beruht auf manueller Umschaltung und bleibt erhalten,
bis manuell zurückgesetzt wird (7).
Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche Wochentage
aktiviert sind.
I
Aktueller Schaltzustand beruht auf einer Impuls-Schalzeit
Wird bei „Programm löschen“ angezeigt.
Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich (12).
5. Tastenfunktion 6. Bedienhinweise 7. Kanal ON
ON
ON
ONON OFF
OFF
OFF
OFF OFF / Permanent P
1. Wechsel von Automatik-Modus in den Eingabe-Modus.
2. Zurück-Funktion (Eine Ebene zurück).
1. Eingabe-Modus: Auswahlmöglichkeit zwischen verschiedenen Optionen.
2. Eingabe-Modus: Verändern der blinkenden Stelle.
1. Automatik-Modus: Ein- oder Ausschalten eines Kanals bis zur nächsten programmierten Schaltzeit.
2. Automatik-Modus: Tastendruck länger als 3 sec. = Permanentschaltung (7).
1. Aktivieren der Schaltuhr durch Betätigen länger als 1 Sekunde (Ohne Netzspannung).
2. Bestätigen der Auswahl oder der Programmierung (Eine Ebene tiefer).
Gangreserve (ohne Netz): Taste für eine Sekunde betätigen, das
Display schaltet ein.
Mit der -Taste gelangen Sie in der Programmierung immer einen
Schritt / eine Ebene zurück.
Am Schluss einer kompletten Eingabe erscheint Ende. Bestätigen sie
Ende mit wechseln Sie zum Automatik-Modus zurück.
Am Schluss mancher Eingaben können Sie mit den -Tasten
zwischen
Ende Weiter Weiter oder wählen. Bestätigen Sie mit der
-Taste werden die Daten übernommen und Sie wechseln zum Anfang
der Eingabe zurück.
Bei Auswahl Ende während der Eingabe geht die Uhr ohne Übernahme
der Daten in den Automatik-Modus.
Kanal
ON OFF
Durch Druck der
-Tasten ( -Tasten) können Sie Kanäle
manuell schalten. Diese manuelle Schaltung wird durch das
Hand-Symbol dargestellt und bleibt bis zur nächsten
programmierten Schaltung gültig.
Permanentschaltung
P
Permanentschaltung durch 3-Sek.-Druck auf die entsprechende
Kanaltaste
. Kanal ist dauernd an bzw. dauernd aus.
Schaltzustand bleibt bis zur erneuten manuellen Umschaltung
(3-Sek.-Druck) erhalten.
8. Schaltzeit programmieren (Siehe auch Programmierbeispiel Punkt (9)) 9. Beispiel einer Programmierung für normale Schaltzeiten (Standard)
Schritt A. bis C. siehe Punkt 9. (Beispiel einer Programmierung)
A. -Taste für eine Sekunde drücken. Die Displayanzeige erscheint (Automatik-Modus).
B.
-Taste drücken. Sie befinden sich nun eine Ebene tiefer im Eingabe-Modus.
C. Bestätigen Sie
Programm mit der -Taste.
D. Bestätigen Sie
Neue Schaltzeit
mit der -Taste.
E. Wählen Sie mit den
-Tasten den gewünschten Kanal aus und bestätigen Sie mit .
F. Für eine normale Einschaltzeit oder Ausschaltzeit wählen Sie mit den
-Tasten den Menupunkt Ein
oder
Aus an und bestätigen Sie Ihre Auswahl mit .
G. In dieser Ebene müssen Sie anhand der
-Tasten für jeden Wochentag wählen, ob geschaltet wird
„
Ja“ oder ob nicht geschaltet wird „Nein“. Bestätigen sie jeweils Ihre Auswahl mit .
H. Zeiteinstellung: Stunden
und dann . Minuten und dann .
I. Kontrollabfrage: Ist die blinkende Schaltzeit-Zusammenfassung richtig, bestätigen Sie die Abfrage mit der
-Taste. Mit der Taste stehen weitere Optionen zur Auswahl (Aendern/ /Löschen Ende).
J. Möchten Sie die Programmierung fortsetzten, bestätigen Sie Naechste Schaltzeit mit .
Möchten Sie die Programmierungen beenden, wechseln Sie mit
zum Punkt Ende und bestätigen
Sie dies mit
.
10. Impuls 11. Ferienschaltung
Programm Neue Schaltzeit Kanal A/B -> -> -> …
Die Impuls-Funktion bietet Ihnen die Möglichkeit eine Ein-Schaltzeit mit festgelegter Schaltdauer zu programmieren. Die Uhr schaltet nach der
programmierten Impuls-Dauer (Impuls bis zu 59:59 mm:ss) wieder aus. Die Programmierung erfolgt entsprechend einer normalen Standard-Schaltzeit
(Siehe Punkt 8 / 9) mit folgenden Unterschieden:
Wählen Sie die Impuls-Funktion (9F).
Legen Sie die Einschaltdauer fest (Impuls Minute / Impuls Sekunde).
Legen Sie die Wochentage Ihrer Impuls-Schaltzeit fest
Legen Sie die Einschaltzeit fest (Zeit Stunde / Zeit Minute)
Kontrollabfrage: Bestätigen Sie die blinkende Impuls-Schaltzeit
Programm Neue Schaltzeit Kanal A/B Ferien -> -> -> -> …
Pro Kanal steht die Eingabe einer Ferienzeit zur Verfügung. Sie haben die Möglichkeiten einen Zeitraum
(tageweise) permanent auszuschalten (Ferien AUS) oder permanent einzuschalten (Ferien EIN).
Die Bearbeitung der Ferienschaltzeit erfolgt entsprechend der Schaltzeitprogrammierung in Punkt (8/9).
Die Auswahl Ferien wird im Menu Neue Schaltzeit
nicht mehr angeboten, wenn die
Ferienschaltung bereits verwendet wird. Die Ferienschaltzeit kann dann über das Menu
Programm
Aendern
(13) oder Menu Programm Löschen (12) bearbeitet werden.
12. Weitere Einstellungen 13. Programm Ändern
Menu-Punkt Hauptmenu Anwendungen
Programm Abfrage
Programm
Abfrage Schaltzeiten / Abfrage Speicherplatz
Programm Kopieren
Programm
Kopie der Schaltzeiten von einem Kanal zum anderen. Kanal wird
dabei nicht überschrieben, sondern mit zusätzlichen Schaltzeiten
gefüllt.
!
Ferienschaltzeiten werden nicht kopiert!!
Programm Löschen
Programm
Löschen der Schaltzeit(en). Sie haben die Möglichkeiten alle
Kanäle, einen Kanal oder einzelne Schaltzeiten zu löschen.
Datum
Einstellungen
Einstellung Datum und Uhrzeit
Sommerzeit
Einstellungen
Sommerzeiteinstellungen
Sprache
Einstellungen
Sprachauswahl
Programm Programm Aendern -> -> …
Im Menu Programm Aendern haben Sie die Möglichkeiten programmierte Schalzeiten je Kanal zu ändern.
14. Datenschlüssel*
Werkseinstellungen*
Einstellungen
Zurücksetzen auf Auslieferungszustand.
!
Datum, Uhrzeit und Schaltzeiten gehen verloren
Zähler
Optionen
Anzeige der Betriebsstunden und Schaltimpulse je Kanal und für
Schaltuhr gesamt
PIN-Code
Optionen
Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren.
Diesen Code können Sie bearbeiten, aktivieren oder deaktivieren.
Sollten Sie ihn vergessen haben, wenden Sie sich bitte an unseren
Kundendienst.
Reset-Funktion
Betätigen Sie gleichzeitig alle 4 Fronttasten für 2 Sekunden. Die Schaltuhr wird
zurückgesetzt. Schaltzeiten werden nicht gelöscht! Datum und Uhrzeit werden
gelöscht -> Ansonsten wie Erstinbetriebnahme (2).
Folgende Optionen stehen Ihnen bei Anschluss des Datenschlüssels zur Verfügung:
Daten Sichern: Speichern der Daten von der Uhr auf den Datenschlüssel.
Vorhandene Daten-Sicherung wird überschrieben. (Bei gleichem Uhrentyp).
Uhr programmieren: Speichern der Daten vom Datenschlüssel auf die Uhr. Alle
gespeicherten Schaltzeiten auf der Uhr werden überschrieben.
Schlüssel Funktion: Abspielen der auf dem Schlüssel gespeicherten Schaltzeiten.
Die interne Programmierung wird unterdrückt.
Schlüssel anschauen: Abfrage der auf dem Schlüssel gespeicherten Schaltzeiten /
Speicherplatz.
BA_SC24pro_NEUTRAL_DE_GB_FR_IT_WEB
*OPTIONAL

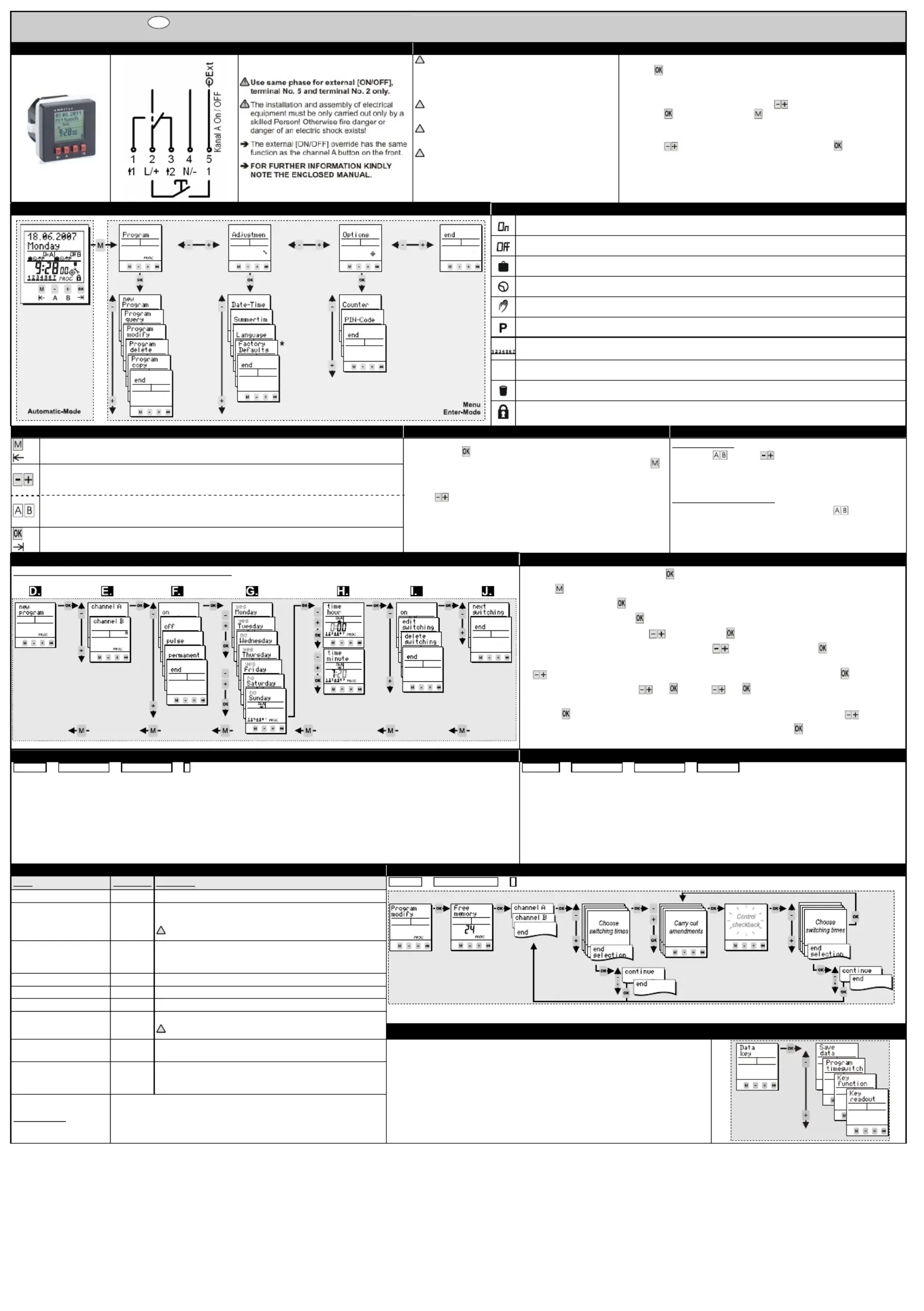

Instruction Manual
GB
Time switch
Connection diagram 1. Safety instructions 2. Initial operation
!
The installation and assembly of electrical equipment
must be only carried out only by a skilled Person!
Otherwise fire danger or danger of an electric shock
exists!
!
Connect the supply voltage/frequency as stated on the
product label!
!
Warranty void if housing opened by unauthorised
person!
!
The electronic circuit is protected against a wide range
of external influences. Incorrect operating may occur if
external influences exceed certain limits!
The time switch is delivered in sleep-mode, the display is switched off.
Press -button for 1 second.
The current date and time is already programmed and European daylight
savings time is activated.
Select the desired language by pressing -buttons and confirm it by
pressing
. (Remark: By pressing you move one step backwards from the
current position)
If required, date, time and daylight savings time mode can be adjusted also by
pressing
-buttons and a subsequent confirmation with .
3. Menu overview 4. Symbol legend
Channel is switched ON
Channel is switched OFF
For the current date the “holiday program” / “permanent by date” is activated
Standard programming step
Current state is based on a manual over-ride. The state will be cancelled with the next programming step.
Current state is based on a manual over-ride. The state is permanent until terminated manually (7).
Days of the week Monday, Tuesday, ... Sunday;
The underscores indicate if the program is active for the days above.
I
Current state is based on a switching time with pulse function
Element within sub-menu “program delete”
The time switch is locked; to unlock the device the PIN has to be entered (12).
5. Key function 6. Handling advice 7. Channel ON OFF
/ Permanent P
1. To access the Enter-mode (program, adjustments, options) from the automatic-mode.
2. To revert to the beginning of the current (sub-) menu.
1. To adjust the flashing digit.
2. To scroll through a choice
1. Automatic-mode: To switch the channel ON or OFF until the next programming step occurs.
2. Automatic-mode: A push longer than 3 sec. = Permanent switching status (7).
1. To activate the time switch when operated without power supply.
2. To confirm the selection or the entered data.
The time switch is programmable without external power supply after
pressing the
-button.
To revert one step or one level back while in the Enter-Mode press .
After completion of a (sub-) menu confirming end will return the device
into the automatic-mode.
With to the choice changes from end continue. By confirming
continue the time switch returns to the beginning of the current
(sub-) menu.
When confirming end before completion, the time switch returns to the
automatic-mode without saving the entered data.
Channel
ON OFF
By pushing
-buttons ( -buttons) a manual switch of the
channels take place. The resulting switching status is marked with
the hand-symbol and remains until the next programming step
occurs. (temporary over-ride)
Permanent switching status P
By pressing the corresponding channel button
for more than 3
sec. the channel is permanently switched ON or OFF. The status
remains until the next manual switching occurs (> 3 sec.).
(permanent over-ride)
8. New Program (See also the example (9)) 9. Example „New Program“ (For a regular switching time)
Step A. to C. please refer to point 9. (Example “New Program”)
A. If power supply is disconnected press for one second. The display appears in Automatic-Mode.
B. Press
, the time switch is now in the Enter-Mode.
C. Confirm
Program with .
D. Confirm
new program
with .
E. Choose the desired channel with
and confirm with .
F. For regular switching times choose
on off or with -buttons and confirm with .
G. Within this level you activate the days of the week (1…7) on which the switching time should happen. With
you activate “yes” or deactivate “no” the corresponding date. Confirm each day with .
H. Adjustment of the time: Hours
and . Minutes and .
I. Verify the entered switching time: If the flashing summary of the programming step is correct, verify
on or
off with
. After verification you have the choice between edit/delete and end with .
J. If you want to proceed with programming, confirm
next switching with .
To leave the programming menu confirm
end.
10. Pulse 11. Program permanent
Program New program Channel A/B -> -> -> …
The pulse function provides you the opportunity of programming a switching time with a defined duration.
As soon as the pulse-duration has expired the time switch switches OFF automatically (the duration of the pulse is up to 59:59 mm:ss).
The programming is carried out like a standard switching time (see point 8 / 9) with following differences
Choose Pulse function (9F).
Define the duration of the pulse (pulstime minute / pulstime second).
Program the days of the week
Program the switching time (time hour / time minute)
Validation: Confirm the blinking summary of the pulse program
Program new program channel A/B permanent -> -> -> -> …
One permanent by date programming step (holiday function) for each channel is possible. During the
desired period (The function is valid for the whole days) the channel can be switched off (
permanent
off
) or on (permanent on).
The programming of this function is as described in (8 / 9).
The choice permanent will not be offered anymore within the menu new program
when already in use.
The switching time can be modified and deleted within Program modify (13) and Program delete
(12) respectively.
12. Additional adjustments 13. Program modify
Menu Main menu Application
Program query
Program
To query the programming steps and remaining memory locations
Program copy
Program
Copy from one channel to another. Memory of the channel won’t
be overwritten; the copied switching steps appear additionally.
!
Permanent by date function is not copied!
Program delete
Program
Deletion of switching time(s). The program for all channels, single
channels and single programming steps within on channel can be
deleted.
Date-Time
Adjustment
Adjustment of date and time
Summertime
Adjustment
Adjustment of the daylight saving time mode (ON/OFF)
Language
Adjustment
Choice of languages
Program Program modify -> -> …
Within Program modify each single switching time can be modified.
Factory Defaults*
Adjustment
Reset to the state of delivery.
!
Date, time and switching program will be lost!
14. Data-key*
Counter
Options
Displays the hour counter and pulse counter for each channel and
the time switch itself.
PIN-Code
Options
The time switch can be locked with a 4-digit PIN-Code. The code
can be adjusted, activated and deactivated. If you have forgotten
the Code please call customer service.
Reset-Function
Press all front keys for 2 seconds. The time switch is reset. The values for
date and time will be deleted and have to be re-entered. The switching
program has not been deleted!
With a Data-key following activities are possible:
Save data: Writes the data from the time switch into the memory of the Data-key.
Program timeswitch: Writes the data located inside the Key into the memory.
Key function: The time switch will solely apply programming steps from the Data-
key. The switching program of the time switch is suppressed.
Key readout: To query the switching program of the Data-key.

Produkt Specifikationer

Mærke: Mueller
Kategori: Ikke kategoriseret
Model: SC 24.10 pro

Har du brug for hjælp?

Hvis du har brug for hjælp til Mueller SC 24.10 pro stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Mueller Manualer

Mueller

Mueller AS 10.00 knx Manual

18 August 2025
Mueller

Mueller SC 98.47 pro Manual

17 August 2025
Mueller

Mueller SC 98.40 knx Manual

17 August 2025
Mueller

Mueller EA 46.22 pro4 Manual

17 August 2025
Mueller

Mueller SC 28.23 pro4 Manual

17 August 2025
Mueller

Mueller SC 98.10 pro4 Manual

17 August 2025
Mueller

Mueller SC 93.20 pro Manual

17 August 2025
Mueller

Mueller SC 24.10 pro Manual

17 August 2025
Mueller

Mueller LS 20.00 pro4 Manual

17 August 2025
Mueller

Mueller SC 44.11 pro4 Manual

17 August 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Ecler

Ecler VEO-XRT44 Manual

18 August 2025
Daikin

Daikin RRDQ220V1 Manual

18 August 2025
MSW

MSW -C&A HP MX2 Manual

17 August 2025
Schellenberg

Schellenberg Smart Drive 10 Premium Manual

17 August 2025
Intergas

Intergas Xclusive 30 Manual

17 August 2025
Ambient Weather

Ambient Weather WS-1553-IP Manual

17 August 2025
Mars Gaming

Mars Gaming MF-PWMX2 Manual

17 August 2025
Daikin

Daikin RXL20K3V1B Manual

17 August 2025
Taiji

Taiji HC-18F Manual

17 August 2025
MSW

MSW -IED-02 Manual

17 August 2025
