Vous venez d'acquérir un détecteur de câbles élec-
triques sous tension, de tuyaux et de montants mé-
talliques ou bois dans des murs en contreplaqué
ou en bois. Nous vous remercions de votre con-
1. INSTRUCTIONS GENERALES
Lisez les instructions de sécurité suivantes avant
d'utiliser l'appareil et reportez-vous aux messages
de sécurité, afin d'éviter les accidents corporels
tels que les brûlures et chocs électriques.
Suivez impérativement les indications précédées
Cet appareil fonctionne sur des murs en contre-
plaqué ou en bois. Le fonctionnement de l’instru-
ment est altéré sur des murs en béton armé ou en
Il est recommandé de valider toute mesure par une
seconde mesure de contrôle.
L'appareil ne détecte la tension que sur les câbles
non blindés et que sur les éléments qui sont à
moins de 30 cm de profondeur dans le mur.
Ne démontez pas le boîtier, seule la trappe à pile
1.2 Pour travailler en sécurité
Ce pictogramme est applicable à tout le §.
Ne portez jamais cet appareil au contact direct de
parties électriques conductrices sous tension.
Cet appareil n'est pas un détecteur de tension.
Soyez particulièrement vigilant en présence de câ-
bles électriques et appliquez les consignes régle-
mentaires de sécurité (port de gants isolants…).
Ce matériel est garanti contre tout défaut de ma-
tière ou vice de fabrication, conformément aux
conditions générales de vente. Durant la période
de garantie, l'appareil ne peut être réparé que par
le constructeur, celui-ci se réservant la décision
de procéder soit à la réparation, soit à l'échange
de tout ou partie de l'appareil.
En cas de retour du matériel au constructeur, le
transport aller est à la charge du client.
1.4 Indications d’usure de la pile
Remplacez la pile lorsque la LED «LowBat» reste
allumée durant la mesure.
http://www.chauvin-arnoux.com
691345A00 - Ed. 01 - 03/04
1.5 Remplacement de la pile
L'appareil est équipé d’une pile 12 V. Pour la rem-
placer, retirez le couvercle, insérez la pile, puis

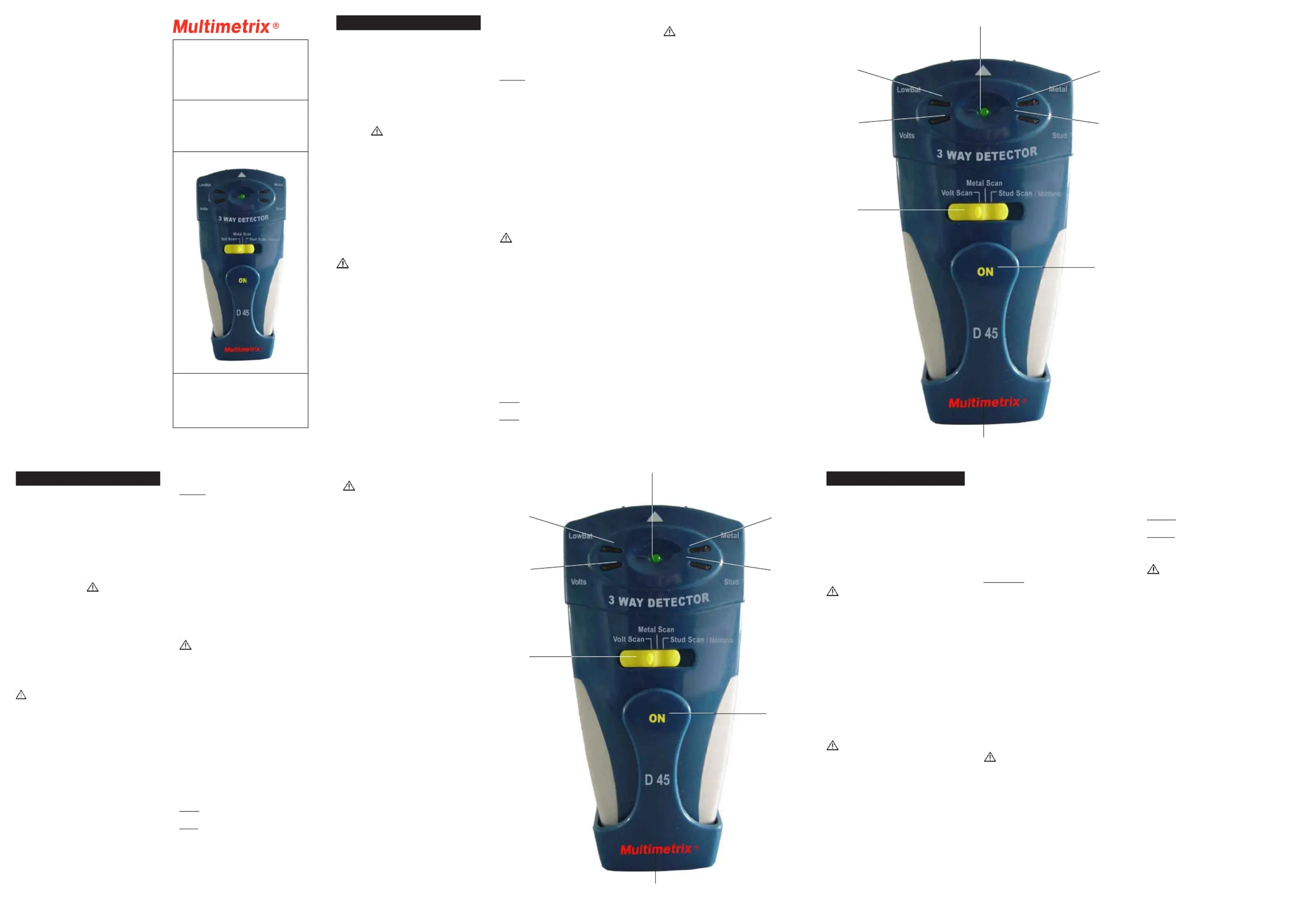

2. DESCRIPTION FONCTIONNELLE
e Indicateur montants métalliques/bois (rouge)
f Indicateur métal (rouge)
i Indicateur tension (vert clignotant, puis rouge)
j Commutateur de fonction
2.1 Mise en service du détecteur
1. Ouvrez le compartiment pile (voir §.1.5).
2. Retirez le film plastique du compartiment pile.
3. Conservez ce film plastique pour le réinstaller
en fin d'utilisation, si vous n’utilisez pas le détec-
teur pendant plus d’une semaine. Ce film permet
d'isoler la pile afin d'assurer son autonomie.
2.2 Recherche de câbles sous tension (VAC>70VAC)
Ce pictogramme est applicable à tout le §.
1. Mettez le commutateur sur la position «Voltage».
2. Appliquez le détecteur perpendiculairement au
mur dans une zone sans conducteurs électriques
3. Appuyez sur le bouton «ON» pour calibrer l'ap-
pareil. Les LEDs «LowBat», «Volts» ainsi que la
LED «ON» s'allument. Les LEDs «Volts» et
«LowBat» s'éteignent une fois l'appareil calibré.
4. Déplacez l'appareil horizontalement, puis de
haut en bas. Le buzzer sonne et la LED «Voltage»
clignote en vert à l'approche d'un câble sous ten-
sion. Plus l'appareil est prêt du câble sous ten-
sion, plus la LED clignote et le buzzer sonne.
5. Lorsque l'appareil est en regard du câble sous
tension, la LED s'allume en rouge de manière fixe
et le buzzer sonne de façon continue.
6. Validez la mesure en renouvelant l'opération.
Note 1 : Lors de la calibration, seules les LEDs
«Volts» et «ON» peuvent s'allumer.
Note 2 : La calibration peut durer de quelques se-
2.3 Recherche de tuyaux métalliques
Ce pictogramme est applicable à tout le §.
1. Mettez le commutateur sur la position «Metal».
2. Appliquez le détecteur perpendiculairement au
mur dans une zone sans éléments métalliques.
3. Appuyez sur le bouton «ON» pour calibrer l'ap-
pareil. La LED «Metal» s'éteint une fois l'appareil
calibré. Vous pouvez relâcher le bouton «ON».
4. Déplacez l'appareil horizontalement, puis de
haut en bas. Le buzzer sonne et la LED «Metal»
s'allume en rouge à l'approche d'un tuyau métalli-
5. Validez la mesure en renouvelant l'opération.
2.4 Recherche de montants (bois ou métal)
1. Mettez le commutateur sur la position «Stud».
2. Appliquez la base du détecteur sur le mur sans
éléments métalliques ou poutres en bois.
3. Appuyez sur le bouton «ON» pour calibrer l'ap-
pareil. La LED «Stud» s'éteint une fois l'appareil
calibré. Vous pouvez relâcher le bouton «ON».
4. Déplacez l'appareil horizontalement, puis de
haut en bas. Le buzzer sonne et la LED «Stud»
s'allume en rouge à l'approche d'un montant en
5. Validez la mesure en renouvelant l'opération.
Thank you for purchasing a detector for live
electrical wiring, piping and metal and wood studs
in wood and plywood walls.
Please read the following safety instructions before
using this device. To avoid electrical shocks, burns
or accident to the body, you must read the safety
It is imperative to follow the instructions preceded
by the following symbol .
This device operates on plywood and wood walls
by plaster and reinforced concrete walls.
1.1 Precautions during use
It is recommended to check each measurement with
a second test measurement.
The device detetcs elements that are located less
than 30 cm deep in the wall.
Do not dismantle the casing ; only the battery
compartment can be opened.
: applies to the whole of this section.
Never bring this device in direct contact with live
electrical conductor parts.
This device is not a voltage selector. Be particularly
careful with electrical wires and apply the Safety
Reguation measures (wear insulated glove, etc.).
This equipment is guaranteed against any material
defect or manufacturing faults, in conformity with
the general conditions of sale. During this period,
the manufacturer only may repair this instrument.
He reserves the right to carry out repair or repla-
cement of all or part of the equipment. If the
equipment is returned to the manufacturer, forward
transport is at the expense of the customer.
1.4 Low battey indication
Replace the battery when the «LowBat» LED stays
1.5 Changing the batteries
The instrument is supplied with a 12 V battery (or
the equivalent). To replace it, remove the battery
compartment lid, replace battery and then put the

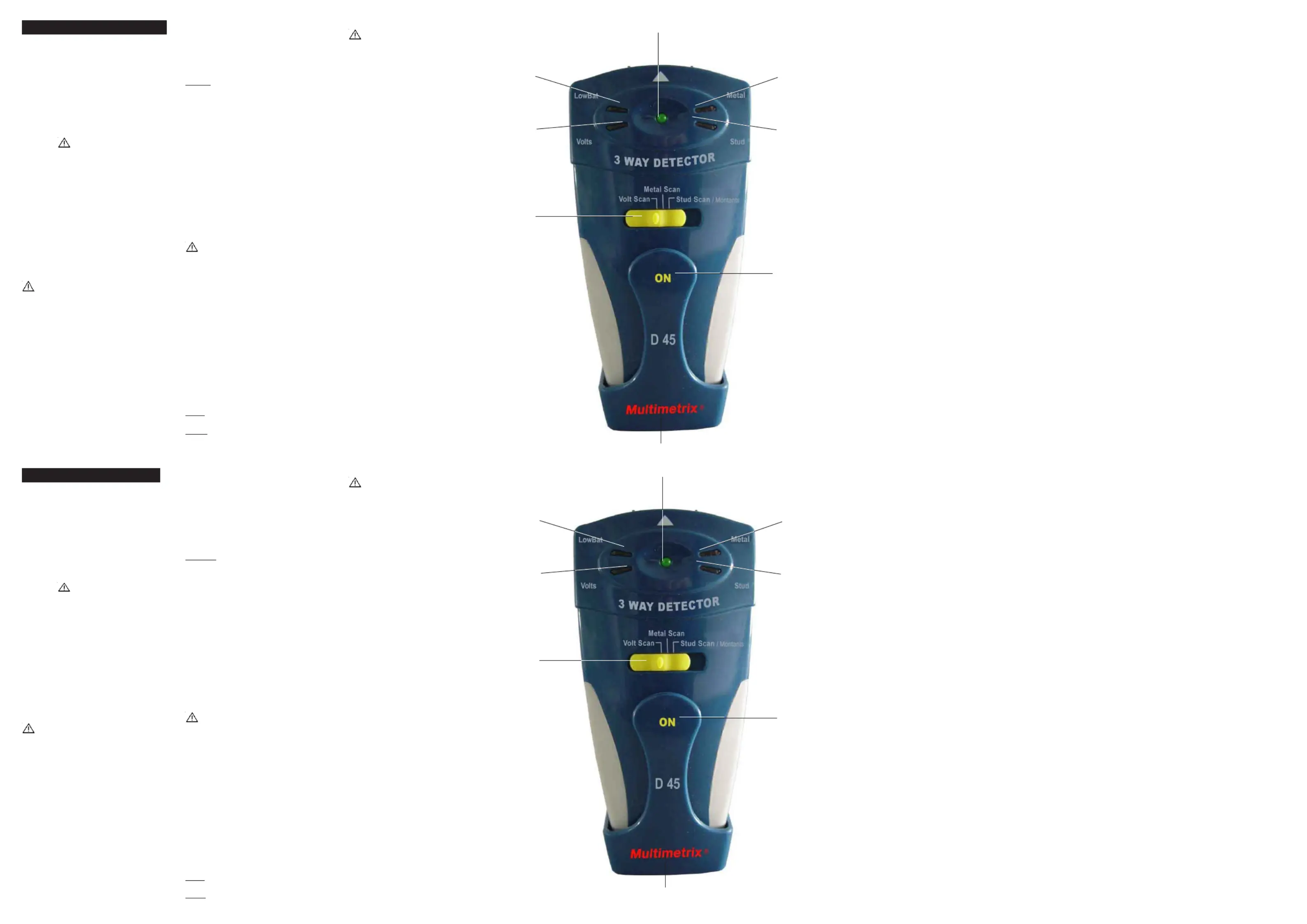

2. FUNCTIONAL DESCRIPTION
c Battery compartment lid
e Metallic/wood studs indicator (red)
i Voltage indicator (blinks green, then red)
2.1 Commissioning the tester
1. Open the battery compartment (see §.1.5).
2. Remove the plastic from the compartment battery
3. Keep this plastic for when you do not use the
instrumentfor more than one week. This plastic
insulates the battery’s and protects its charge life.
2.2 Seeking out live wires (VAC > 70 VAC)
: applies to the whole of this section.
1. Set the switch to «Voltage» position.
2. Apply the device to the wall perpendicularly in
an area free of live electrical conductors.
3. Press the «ON» button to calibrate the instru-
ment. The LowBat, Volts, LEDs as well as the center
green LED lights up. The «Volts» and «LowBat»
LEDs go off once the instrument is calibrated.
4. Move the instrument horizontally and then from
top to bottom. The buzzer sounds and the «Volts»
LED lights up green when approaching a live wire.
The closer the instrument gets to the live cable,
the faster the buzzer sounds and the LED flashes.
5. When the instrument is on the top of a live wire,
the LED lights up red and the buzzer sounds
6. Validate the measurement by repeating the
Note 1 : During calibration, only the «Volts» and
Note 2 : Calibration can last a few seconds to about
2.3 Seeking out metal pipes
: applies to the whole of this section.
1. Set the switch to «Metal» position.
2. Apply the device to the wall in an area free of
metallic elements or wood beams.
3. Press the «ON» button to calibrate the instru-
ment. The «Stud» LED goes off once the ins-
trument is calibrated. Release the «ON» button.
4. Displace the instrument horizontally, then
from top to bottom. The buzzer sounds and the
«Stud» LED lights up red when approaching a
5. Validate the measurement by repeating the
2.4 Seeking out studs (wood or metal)
1. Set the switch to the «Stud» position.
2. Apply the base of the device to the wall in an
area free of metallic elements or wood beams.
3. Press the «ON» button to calibrate the instru-
ment. The «Stud» LED goes off once the instru-
ment is calibrated. Release the «ON» button.
4. Displace the instrument horizontally, then from
top to bottom. The buzzer sounds and the «Stud»
LED lights up red when approaching a wooden
5. Validate the measurement by repeating the
Wir bedanken uns für den Kauf dieses Such-
gerätes, mit dem Sie versteckte, Spannung
führende Leitungen, Metallrohre oder Streben
aus Metall oder Holz in Wänden aus Holz oder
Sperrholz auffinden können.
Lesen Sie bitte aufmerksam die Sicherheits-
hinweise vor Benutzung des Geräts und halten
Sie sich daran, um Verletzungen wie z.B.
Verbrennungen oder Stromschläge zu
: Hinweise unbedingt befolgen !
Dieses Gerät ist für die Benutzung an Wänden
aus Holz vorgesehen. Bei Wänden aus
Stahlbeton, Mauerwerk oder Gips ist die Funktion
des Suchgeräts nicht zuverlässig.
1.1 Empfehlungen für die Benutzung
Jede Messung sollte durch eine zweite Messung
Spannung führende Leitungen können nur
gefunden werden, wenn sie nicht geschirmt sind.
Versteckte Leitungen und Rohre usw.. werden
nur gefunden, wenn sie weniger als 30 cm tief in
Versuchen Sie niemals das Gehäuse zu öffnen.
Nur das Batteriefach ist für den Benutzer
Dieses Symbol gilt für den gesamten Absatz.
Berühren Sie mit diesem Gerät niemals elektrisch
leitende Teile, die unter Spannung stehen.
Das Gerät ist kein Spannungsprüfer. Seien Sie
besonders vorsichtig, wenn Sie in der Nähe von
elektrischen Leitungen arbeiten und halten Sie
die entsprechenden Sicherheitsvorschriften ein
(z.B. Tragen von isolierenden Handschuhen,
Wir gewähren für das Gerät eine Garantie gegen
Herstellungs- oder Werkstoffmängel entsprech.
unseren allgemeinen Verkaufsbedingungen
Während der Garantiezeit darf das Gerät
ausschließlich vom Hersteller instandgesetzt
werden. Dabei behält sich dieser das Recht vor,
es zu reparieren oder ganz oder teilweise
Für die Rücksendung des Geräts an den
Hersteller trägt der Käufer die Versandkosten.
1.4 Ersetzen der Batterie
Das Gerät ist mit einer 12 V-Batterie ausgerüstet.
Zum Ersetzen der Batterie das Batteriefach öffnen,
die Batterie einsetzen und den Fachdeckel wieder
1.5 Anzeige des Batteriezustands
Wenn die LED «LowBat» während einer Messung
ständig aufleuchtet, muss die Batterie ersetzt
e LED für Streben-Anzeige (rot)
f LED für Metallanzeige (rot)
i Led für Spannungsanzeige (blinkt grün,
2.1 Inbetriebnahme des Suchgeräts
1. Öffnen Sie das Batteriefach (siehe §. 1.5).
2. Entfernen Sie die Plastikfolie von den Kontakten.
3. Bewahren Sie die Plastikfolie auf, um sie wieder
einsetzen zu können, wenn Sie das Gerät für mehr
als 1 Woche nicht benutzen. Sie verlängern so die
Betriebsdauer der Batterie.
2.2 Aufsuchen von Wechselspannung
führenden Leitungen (Spannung > 70 VAC)
Dieses Symbol gilt für den gesamten Absatz.
1. Bringen Sie den Umschalter in Stellung «Vol-
2. Setzen Sie das Suchgerät senkrecht auf die
Wand an einer Stelle, wo mit Sicherheit keine
3. Drücken Sie die Taste «ON», um das Gerät zu
kalibrieren. Die LEDs «LowBat», «Volts» sowie
die LED «On» leuchten auf. Wenn sich das Gerät
für die betreffende Wand kalibriert hat, verlöschen
die LEDs «Volts» und «LowBat».
4. Fahren Sie nun mit dem Suchgerät die Wand
ab, zuerst waagerecht, dann senkrecht. Wenn ein
Spannung führendes Kabel gefunden wird, ertönt
der Summer und die LED «Volts» blinkt grün. Je
näher Sie dem Kabel kommen, umso schneller
blinkt die LED und umso häufiger ertönt der
5. Wenn das Gerät direkt über dem Spannung
führenden Kabel steht, leuchtet die LED ständig
rot und der Summton ertönt ständig.
6. Markieren Sie die Stelle und führen sie zur
Kontrolle eine zweite Messung durch.
Hinweis 1: Bei der Kalibrierung können auch nur
die beiden LEDs «Volts» und «On» aufleuchten.
Hinweis 2: Die Kalibrierung auf den Wandtyp kann
von wenigen Sekunden bis zu 30 s dauern.
2.3 Aufsuchen von Metallrohren
Dieses Symbol gilt für den gesamten Absatz.
1. Bringen Sie den Umschalter in Stellung «Metal».
2. Setzen Sie das Suchgerät senkrecht auf die
Wand an einer Stelle, wo mit Sicherheit keine
3. Drücken Sie die Taste «ON», um das Gerät zu
kalibrieren. Nachdem sich das Gerät für die
betreffende Wand kalibriert hat, verlöscht die LED
«Metal». Sie können nun die Taste «ON» loslassen.
4. Fahren Sie zuerst waagerecht dann senkrecht
über die Wand, um das Rohr zu suchen. Beim
Auffinden eines Metallrohrs leuchtet die LED
«Metal» rot und der Summer ertönt.
5. Markieren Sie die Stelle und führen sie zur
Kontrolle eine zweite Messung durch.
2.4 Aufsuchen von Holz- oder Metall-Streben
1. Bringen Sie den Umschalter in Stellung «Stud»
2. Setzen Sie das Suchgerät senkrecht auf die
Wand an einer Stelle, wo mit Sicherheit keine
Streben oder Balken aus Metall oder Holz
3. Drücken Sie die Taste «ON», um das Gerät zu
kalibrieren. Nachdem sich das Gerät für die
betreffende Wand kalibriert hat, verlöscht die LED
«Stud». Sie können nun die Taste «ON» loslassen.
4. Fahren Sie zuerst waagerecht dann senkrecht
über die Wand, um die Strebe zu suchen. Beim
Auffinden einer Strebe aus Holz oder Metall
leuchtet die LED «Stud» rot und der Summer ertönt.
5. Markieren Sie die Stelle und führen sie zur
Kontrolle eine zweite Messung durch.
