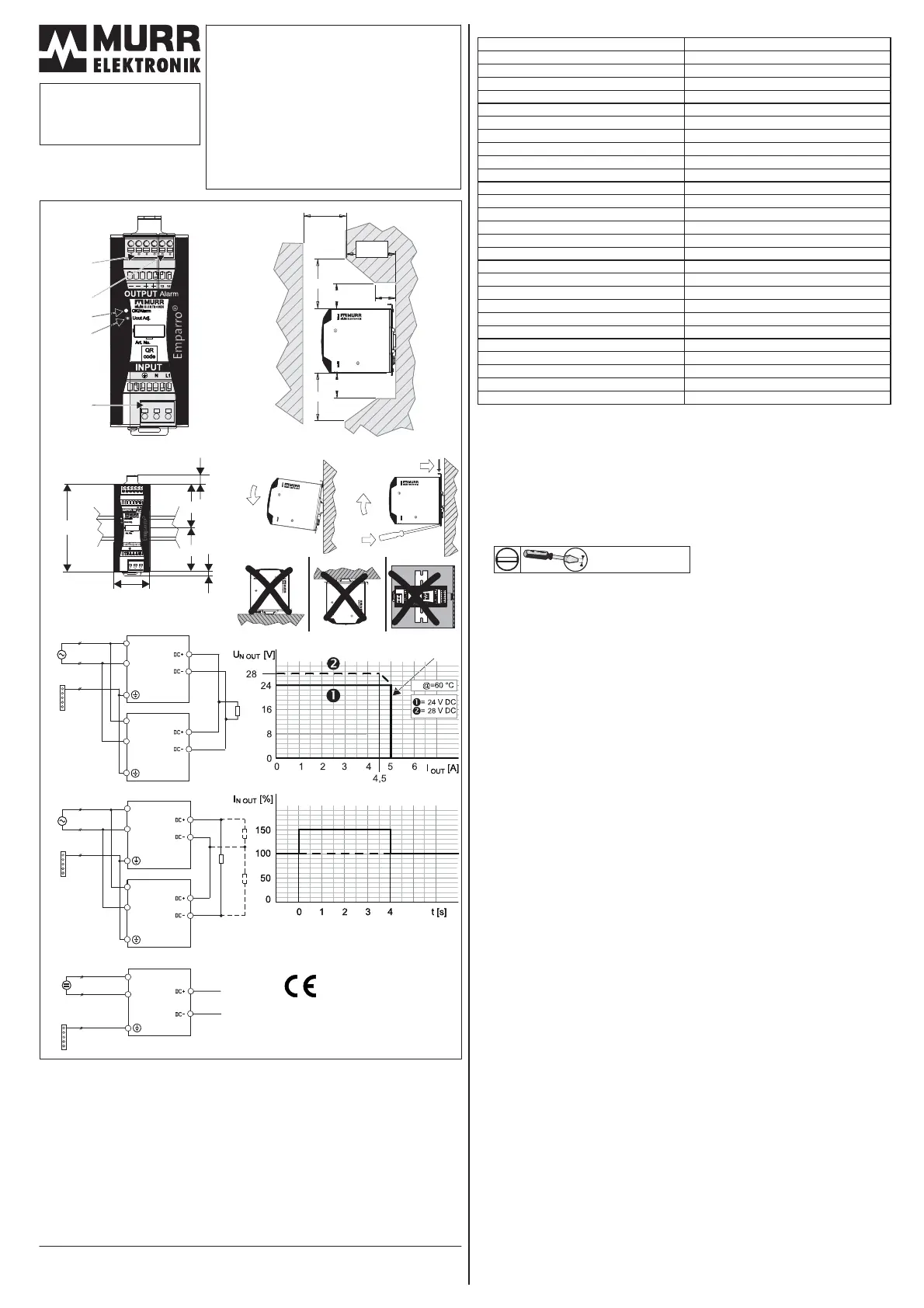

Side 1/2

(A) Allgemeines

Das Netzgerät viele Besonderheiten, die bei Industrienetzgeräten zuvor nichtbesitzt

gegeben waren. Es ist so konstruiert, dass es die üblichen Störfestigkeit im Industriebereich

ausgleicht.

Das Netzgerät hat die positive Eigenschaft, grössere Anlauf- und Kurzschlussströme zu

liefern, so dass auch bestimmte Sicherungsautomaten auslösen.

Das Netzgerät enthält elektronische Schutzfunktionen für Überlast und beginnende

Überhitzung.

Verwendbar nur in Stern-Architektur TN-S, TN-C, TT und IT Netzen.

Lesen Sie diese Bedienungsanleitung vor Einbau

und Gebrauch des Netzgerätes aufmerksam

durch, damit Sie die besonderen

Gebrauchseigenschaften des Netzgerätes

nutzen können. Das Netzgerät besitzt

Eigenschaften, die Ihnen zu mehr Zuverlässigkeit

in Ihrem System verhelfen. Bewahren Sie diese

Anleitung für einen möglichen späteren Gebrauch

auf.

Emparro 5-100-240/24

Art. Nr. 85440

BEDIENUNGSANLEITUNG

Emparro 1 PHASE

(DC +/ -24 V)

DC48V

100-240 VAC

DC24V

Art. Nr. 85440

100-230 VDC

Art. Nr. 85440

(+)

(-)

100-240 VAC

[1] Ausgangsklemme:

Leitungsart

Kabel Isolationstemperatur 75°C.

[4]

[3]

[5] Eingangsklemme:

Leitungsart

Starr 0,75 - 4 mm² / 18 - 12 AWG

Flexibel 0,75 - 2,5 mm² / 18 - 14 AWG

Flexibel mit isolierter Aderendhülse 0,75 - 1,5 mm² / 18 - 16 AWG

Flexibel mit Aderendhülse 0,75 - 2,5 mm² / 18 - 14 AWG

Kabel Isolationstemperatur 75°C.

(E) Einbau [9]

Die Tragschiene muss so befestigt werden, dass sie sich beim Ein- oder Ausbau des

Gerätes nicht verdreht. Einbauanweisung [7], Ausbauanweisung [8]. Das Netzgerät

muß mit der Schiene horizontal eingebaut werden, damit eine ausreichende Kühlung

gewährleistet ist.

(F) Inbetriebnahme

Das Netzgerät ist als solches gebrauchsfertig; siehe Anschlussmöglichkeiten im Anhang.

Bei DC Eingangsspannung bitte das Diagramm beachten.[14]

(G) Belastbarkeit

(H) Parallelbetrieb [12]

Es ist möglich bis zu 5 Netzgeräte parallel zu schalten. Um eine gleichmässige

Stromaufteilung zu erhalten, sind folgende Punkte einzuhalten.

1) Die Einzelspannungen der Netzgeräte sind genau aufeinander abzustimmen.

2) Die sekundärseitige Verdrahtung ist in Bezug auf Kabellänge und Querschnitt ist

identisch auszuführen.

(I) Reihenbetrieb [13]

(J) Ausgangskurzschluss-Schutz

Das Netzgerät kann bei Kurzschluss z.B. folgende Leitungsschutzschalter auslösen:

(K) Normen

Potentiometer Ausgangsspannung 24 - 28 VDC.

Zweifarbige LED: Ausgangsspannung „OK“ = grün, „Alarm“ = rot.

- ABB S201-C6 (bei 2m, Kabel / ohne Last)2,5 mm²,

Elektrosicherheit IEC / EN 60950-1, SELV

EN 60204-1, 60 V / 1 s

SEMI F47 – 0706, Erfüllt Anforderung / ( 160 VAC)

EMV EN 61204-3

Störaussendunge EN 55011 Klasse B; Gruppe 1,

EMI: Klasse B;

EMS: Industriebereich

EN 61000-3-2

EN 61000-3-3

proof ≥

Verträglichkeit EN 61000-4-2 ESD, Kontakt +/- 6 kV; Luft +/- 8 kV

EN 61000-4-3 HF-Feld, 10 V/m

EN 61000-4-4 Burst, +/- 2 kV, 5/50 ns

EN 61000-4-5 Surge,

EN 61000-4-6 HF-asymm., 10 V

EN 61000-4-11

AC Netzeingang L1 N (DM) / L1 N PE (CM) ±1 kV/ ±2 kV/ ±3,4 kV

DC Ausgang (+) (-) (DM) / (+) (-) PE (CM) ±0,5 kV/ ±0,5 kV

àà

Potentialfreier Alarmkontakt (13/14), 60 VDC / 50 mA max. (ohmsch) SELV:

Ausgangsspannung „OK“ = geschlossen, „Alarm“ = offen.

[2]

Der Nennstrom des Netzgerätes beträgt 5 A, jedoch können für den industriellen Einsatz

größere Ströme ohne Beschädigung oder unnötiges Abschalten geliefert werden. Das

Diagram zeigt die typische Spannungs- / Strom Kennlinie des Netzgeräts und der

abfallende Teil des Diagrammes zeigt die Strombegrenzung. Das Netzgerät ist dafür

ausgelegt eine Ausgangsleistung von 150% (Power Boost) für eine Dauer von

mindestens 4 Sekunden zu liefern .

[10]

[11]

Starr 0,75 - 4 mm² / 18 - 12 AWG

Flexibel 0,75 - 2,5 mm² / 18 - 14 AWG

Flexibel mit isolierter Aderendhülse 0,75 - 1,5 mm² / 18 - 16 AWG

Flexibel mit Aderendhülse 0,75 - 2,5 mm² / 18 - 14 AWG

Max. 2 Geräte in Serie um den SELV Ausgang beizubehalten. Bei mehr als zwei

Geräten in Serie übersteigt die Ausgangsspannung die zulässige Spannungsgrenze für

SELV.

[1]

[2]

[3]

[4]

[5]

123

5,5

61,5

12,5

[9]

[12]

[13]

[14]

Vom EDV-System heruntergeladene bzw. ausgedruckte Dokumente

besitzen informativen Charakter und unterliegen nicht dem Änderungsdienst.

Technische Änderungen vorbehalten Schutzvermerk ISO 16016 beachten

Wenn nicht anders angegeben, dann beziehen sich die Messwerte auf eine

Umgebungstemperatur von 25°C, eine Nenneingangspannung von 230 VAC und eine Last

von 24 VDC bei 5A.

(D) Einbauart

Die Kühlung des Netzgerätes erfolgt durch natürliche Luftzirkulation. Siehe Bild

[6].

Einphasige Emparro Netzgeräte können im Abstand von 6 mm zueinander betrieben

werden. Es ist zu beachten, dass die Temperatur oberhalb der Geräte ca. 25°C höher ist

als unterhalb. Als Umgebungstemperatur der Geräte gilt die Temperatur direkt unterhalb

des Gerätes. Ist die Luftzirkulation beschränkt, muss zwangsbelüftet werden. Der

Einbauplatz muss den Anforderungen der EN 60950-1 Punkt 4.7 und 4.6.1 genügen.

Gehäuseschutzklasse IP20 (EN60529).

2,5 mm / 0,1 in

(B) Technische Spezifikationen, Art. Nr. 85440

V1.4

Nennspannung,

100 - 240 VAC, 100 - 230 VDC

Eingangsspannungsbereich

85 - 265 VAC, 90 - 250 VDC

Nennfrequenz

50 / 60 Hz ±6%

Eingangsstrom,

Wirkungsgrad

94,5 %

Leistungsfaktor

0,87

20 A (T) in der Gebäudeinstallation

Schutzklasse

Ausgangsspannung,

24 VDC

Anlaufzeit

< 400ms

@ U 100-230 VACInput

Netzausfallüberbrückungszeit

Ausgangsstrom, 24 VDC

5 A bis +60°C

Ausgangsstrom, 28 VDC

4,25 A bis +60°C

Ausgangsstrom (Power Boost)

Kurzschluss

Restwelligkeit /

Spikes

Überlastschutz / Überhitzungsschutz

Relative Feuchtigkeit

5 - 95%, keine Kondensation

Umgebungstemperatur

-25°C - +60°C

Lagertemperatur

-40°C - +85°C

Gehäuseschutzklasse, Gehäuse, EN 60529

IP 20

Abmessungen H x B x T; Gewicht

Empfohlene externe Vorsicherung maximal

123 x 50 x 138; 0,66 kg

Empfohlene Leitungsschutzschalter

6,3 A (T)

Interner Geräteschutz

Klimaklasse, EN 60721

3K3

I x 150% für min. 4s, ohne Spannungseinbruch

Ausgangsstrom (Hyper Boost)

I x 350% für min. 20ms @ 60°C

Einschaltstromstoss

I I : 1,2 A I²t: 0,3 A²s

eff RMS/

UInput

IInput

Ausgangsspannung, einstellbar 24 - 28 VDC

1,2 A @ 110 V AC/DC - 0,6 A @ 230 V AC/DCrms rms

Werkseinstellung: 24,1 VDC ±0,2 V

≥ 30 ms @ U 100 VAC; Last 24 VDC/5A

Input

Nach „Power Boost“ folgt Konstantstrom: 5A

< 50 mV eff / < 200 mV ss

[7] [8]

[6]

> 40

> 100

100

[11]

[10]

(B) Technische Spezifikationen
