Side 1/2

35kgs/77lbs

32”-70” Max 600X400

For Wood Stud Wall Mounting

Find and mark the

exact location of

mounting holes

Drill pilot holes

For Solid Brick and Concrete Mounting

Wall Panel Installation Wall Panel Installation

3mm

4.5

Drill pilot holes

Parts List

172

195

560

420

MAX 400

WALL

3mm

If the width of the TV is smaller than the size of the bracket, the bracket will be exposed

outside the TV when the bracket is retracted to the shortest distance from the wall

Pay attention to the length of the TV, so as not to hit the wall

Wallboard Jam

1-a

1-b

2-a 2-b

WALL

0°

UP UP

1200

45°

200

1370

45°

470

(F)M5×16washers(4) (G)M8×20washers(4) (G)15×8×15 Plastic Sleeve(4)

(D) M6.3×70 Self-tap Screw (6)(B) 10× 60Plastic Anchor (6)

(F)M6×20screws (4)(F)M8×16screws (4)

(F)M8×30screws (4)

(F)M5×20 screws(4) (F)M5×12 screws(4)(F)M6×12 screws(4)

(H)Bubble level(1)

A BA B

Place the product on the wall to determine the location,

and then use the paper card to guide the hole

WALL

3mm

bWith Spacer

aNo Spacer

Ensure both tv brackets are EQUALLY CENTERED

on your TV AND securely fastened in place.

Use spacers between bracket and TV

to increase space, use spacer behind

the bracket to take up additional slack.

+6--12°

LEVEL±3°

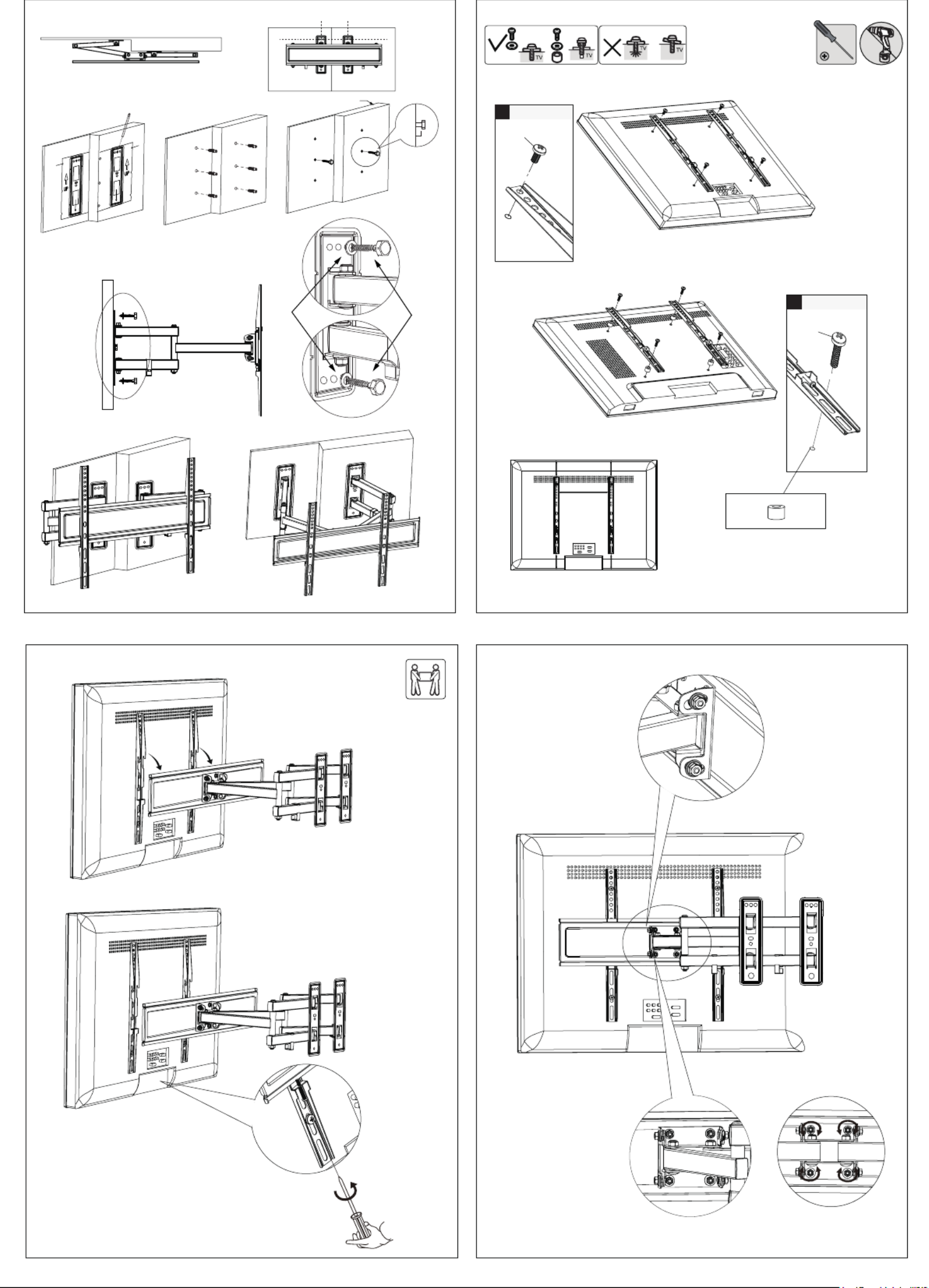

Wall Panel Installation2-c Installing the Display

3-1

Installing the Display3-2 Installing the Display3-3

0°

Produkt Specifikationer

Mærke:	Nedis
Kategori:	TV stativ
Model:	TVWM5350BK
Bredde:	660 mm
Dybde:	93 mm
Højde:	226 mm
Vægt:	5800 g
Brugervejledning:	Ja
Produktfarve:	Sort
Panel montering grænseflade:	100 x 100,200 x 100,200 x 200,300 x 300,400 x 200,400 x 400,600 x 400 mm
Husmateriale:	Stål
Monteringstype:	Væg
Nem at installere:	Ja
Harmoniseret systemkode (HS):	85299097
Hældningsvinkelområde:	5 - 15 °
Montering:	Skruer
Maksimal vægtkapacitet:	40 kg
Pivot vinkel:	-3 - 3 °
Hældningsindstilling:	Ja
Maksimal skærmstørrelse kompatibilitet:	70 "
Antal understøttede skærme:	1
Minimal skærmstørrelse kompatibilitet:	32 "
Montering interface kompatibilitet (min.):	100 x 100 mm
Montering interface kompatibilitet (maks.):	600 x 400 mm
Afstand til væggen (min.):	80 mm
Afstand til væggen (maks.):	520 mm
